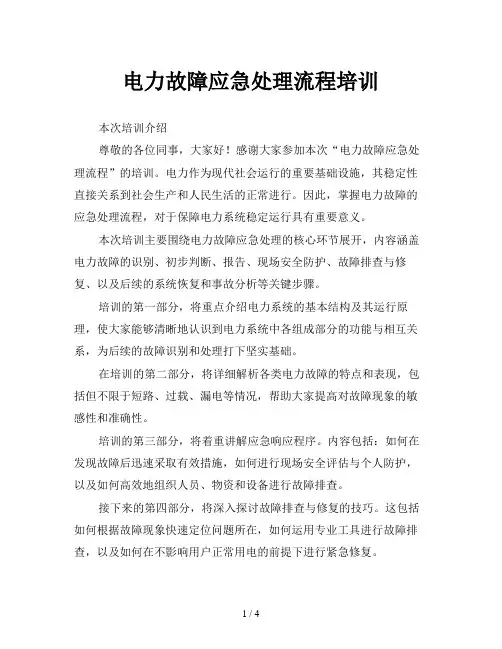

电力故障应急处理流程培训
电力故障应急处理流程培训本次培训介绍尊敬的各位同事，大家好！感谢大家参加本次“电力故障应急处理流程”的培训。
电力作为现代社会运行的重要基础设施，其稳定性直接关系到社会生产和人民生活的正常进行。
因此，掌握电力故障的应急处理流程，对于保障电力系统稳定运行具有重要意义。
本次培训主要围绕电力故障应急处理的核心环节展开，内容涵盖电力故障的识别、初步判断、报告、现场安全防护、故障排查与修复、以及后续的系统恢复和事故分析等关键步骤。
培训的第一部分，将重点介绍电力系统的基本结构及其运行原理，使大家能够清晰地认识到电力系统中各组成部分的功能与相互关系，为后续的故障识别和处理打下坚实基础。
在培训的第二部分，将详细解析各类电力故障的特点和表现，包括但不限于短路、过载、漏电等情况，帮助大家提高对故障现象的敏感性和准确性。
培训的第三部分，将着重讲解应急响应程序。
内容包括：如何在发现故障后迅速采取有效措施，如何进行现场安全评估与个人防护，以及如何高效地组织人员、物资和设备进行故障排查。
接下来的第四部分，将深入探讨故障排查与修复的技巧。
这包括如何根据故障现象快速定位问题所在，如何运用专业工具进行故障排查，以及如何在不影响用户正常用电的前提下进行紧急修复。
培训的第五部分将围绕事故后的系统恢复和事故分析进行讲解。
将探讨如何迅速恢复电力系统的正常运行，并对事故发生的原因、过程和后果进行深入剖析，以便从中吸取教训，防止类似事故的再次发生。
通过本次培训，我们希望大家能够掌握电力故障应急处理的基本知识和实用技巧，提高应对突发电力故障的能力，确保电力系统的安全稳定运行。
我们也将通过情景模拟、案例分析等形式，增强培训的互动性和实用性，让大家在实践中学习和提高。
我们期待大家能够积极参与，充分利用这次培训机会，提升个人的业务素质和应急处理能力。
祝愿本次培训取得圆满成功！感谢大家的参与！以下是本次培训的主要内容一、培训背景随着社会经济的快速发展，人们对电力的需求日益增加，电力系统的稳定性成为保障社会正常运行的重要因素。
【VIP专享】故障报修及常见问题应答培训教材
国网南中心暑期实习人员课程培训教材—故障报修前言在日常工作中，故障报修业务是95598热线重要工作内容之一，电力故障影响着客户正常用电，存在服务安全隐患，作为95598客服专员需要掌握故障报修及常见问题应答,以便准确、高效的受理客户故障报修，快速解决客户用电问题，提高客户满意度，提升95598服务品牌形象。
1.电力系统、输配电设施简介1.1电力系统概述1.1.1电力生产过程是怎样的？电力生产过程就是发电即生产电能的过程，是将某种形式的自然能转变成电能的过程。
热力、水力、原子能反应堆等均可为发电机提供动力，使发电机将热能、势能、原子能等能量转换为电能。
发电厂发出的电先由升压变电站的变压器升高电压后，经输电线路送往用电地区；到达用电地区后，由降压变电站的变压器降低电压，再经配电线路分送到客户。
1.1.2什么是动力系统、电力系统、电力网？（1）动力系统：是指电力生产中与动力部分的总称。
动力部分包括热力发电厂的锅炉、汽轮机、热力网和用热设备，水力发电厂的水库、水轮机以及原子能发电厂的反应堆等等。
（2）电力系统：是由各类发电厂中的发电机、各种电压等级的变压器及输配电线路，各种类型的用电设备组成的统一体。
（3）电力网：是各种电压等级的输电线路和各类型的变电所连接而成的网络。
1.2电力输送设施1.1.1什么是电力实施电力设施是指与发电、变电、输电、配电、用电和电力工程建设有关的一切设施的总称，电力设施可分为发电设施、变电设施和电力线路及其辅助设施。
（1）发电设施：是指将煤、水、核能、风力等一次能源或二次能源转变为电能的设施及有关辅助设施。
如火力发电厂的电力设备锅炉、汽轮机、燃气机等。
（2）变电设施：是指将电压升高或降低，交流与直流互换等设施及有关辅助设施。
如变电站的变压器、断路器、隔离开关、配电室、箱式变电站、计量仪表等。
（3）电力线路：是指输送电能的设施及其辅助设施。
如架空线、杆塔、拉线、接地装置、电缆、电缆沟、电缆井、电缆桥、电缆盖板、电力调度设备场所、通信电缆等。
电力系统故障分析的基本知识培训课件
其中， Iωm= Um ∕Z ;Im= Um ∕ ( Z+Z′)
三、短路冲击电流及短路功率的计算
1、短路冲击电流：
•短路电流可能出现的最大瞬时值称为短路冲击电流。
那，在什么情况下短路电流会出现最大瞬时值呢？
i
短路电流
周期分量 强制分量
短路
冲击电流
短路电流
非周期分量
+Iωm
短路
全电流
0
t
短路前空载 -Iωm
i =0
由图可知：
如短路t=0时刻短路电流强制周期分量为负的幅值-Iωm
时，且 当t = 0.01s时（短路后半个周期），电流瞬时
值最大！ 如 =900，则因电压相位超前电流900，
正是电压过零时刻。
短路冲击电流：
0.01
0.01
iimp Im Ime Ta (1 e Ta )Im
KimpIm Kimp 2 I源自对称故障不对称 故障
造成短路的原因： 天灾 人祸
短路的危害：
短路电流远大于正常电流——>热效应引起导体 和绝缘损坏；电动力效应使导体变形或损坏。 短路引起电压降低，是为残压。——>影响用电 设备正常工作。 不对称短路引起不平衡电流，产生不平磁通 ——>通信干扰。 破坏系统稳定性。
短路计算的目的：
其中： Kimp称为冲击系数。
冲击系数与Ta有关，也就是与定子短路回路中电抗与电
阻的相对大小有关。
1、对于无限大容量电源，近似取值为1.8； 2、对于有限大容量电源，其取值（1.8 ~1.9）：
1.9 ——> 短路发生在发电机机端。
Kimp=
1.85 ——> 短路发生在高压母线。 1.8 ——> 短路发生在其余较远处。
故障报修及常见问题应答培训教材
国网南中心暑期实习人员课程培训教材—故障报修前言在日常工作中，故障报修业务是95598热线重要工作内容之一,电力故障影响着客户正常用电，存在服务安全隐患,作为95598客服专员需要掌握故障报修及常见问题应答，以便准确、高效的受理客户故障报修，快速解决客户用电问题，提高客户满意度，提升95598服务品牌形象。
1.电力系统、输配电设施简介1。
1电力系统概述1.1。
1电力生产过程是怎样的？电力生产过程就是发电即生产电能的过程，是将某种形式的自然能转变成电能的过程.热力、水力、原子能反应堆等均可为发电机提供动力，使发电机将热能、势能、原子能等能量转换为电能。
发电厂发出的电先由升压变电站的变压器升高电压后，经输电线路送往用电地区;到达用电地区后，由降压变电站的变压器降低电压，再经配电线路分送到客户。
1.1。
2什么是动力系统、电力系统、电力网？（1)动力系统:是指电力生产中与动力部分的总称。
动力部分包括热力发电厂的锅炉、汽轮机、热力网和用热设备,水力发电厂的水库、水轮机以及原子能发电厂的反应堆等等.（2）电力系统：是由各类发电厂中的发电机、各种电压等级的变压器及输配电线路，各种类型的用电设备组成的统一体。
（3)电力网:是各种电压等级的输电线路和各类型的变电所连接而成的网络。
1。
2电力输送设施1。
1.1什么是电力实施电力设施是指与发电、变电、输电、配电、用电和电力工程建设有关的一切设施的总称，电力设施可分为发电设施、变电设施和电力线路及其辅助设施。
(1)发电设施：是指将煤、水、核能、风力等一次能源或二次能源转变为电能的设施及有关辅助设施。
如火力发电厂的电力设备锅炉、汽轮机、燃气机等。
（2）变电设施：是指将电压升高或降低，交流与直流互换等设施及有关辅助设施。
如变电站的变压器、断路器、隔离开关、配电室、箱式变电站、计量仪表等。
（3）电力线路：是指输送电能的设施及其辅助设施。
如架空线、杆塔、拉线、接地装置、电缆、电缆沟、电缆井、电缆桥、电缆盖板、电力调度设备场所、通信电缆等。

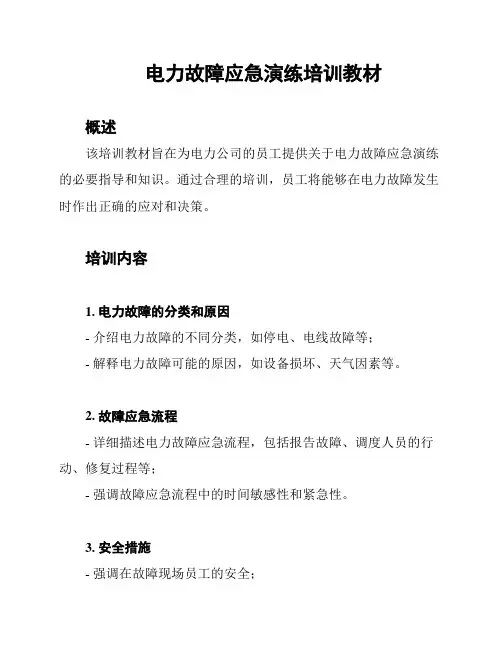

电力故障应急演练培训教材
电力故障应急演练培训教材
概述
该培训教材旨在为电力公司的员工提供关于电力故障应急演练的必要指导和知识。
通过合理的培训，员工将能够在电力故障发生时作出正确的应对和决策。
培训内容
1. 电力故障的分类和原因
- 介绍电力故障的不同分类，如停电、电线故障等；
- 解释电力故障可能的原因，如设备损坏、天气因素等。
2. 故障应急流程
- 详细描述电力故障应急流程，包括报告故障、调度人员的行动、修复过程等；
- 强调故障应急流程中的时间敏感性和紧急性。
3. 安全措施
- 强调在故障现场员工的安全；
- 介绍适当的安全措施，如穿戴个人防护装备、遵守操作规程等。
4. 通信与协作
- 介绍在故障应急中的通信和协作方式，如无线电联络、团队合作等；
- 强调良好的沟通和团队合作对应急工作的重要性。
5. 故障记录和总结
- 解释在应急演练过程中故障记录的重要性；
- 强调总结和反思的意义，以改进应急响应的效率和质量。
培训材料
- 提供相关的案例分析、图表和图片等支持材料，以帮助员工理解和研究。
培训评估
- 设计一份培训评估问卷，以评估员工对培训内容的理解程度和满意度；
- 收集员工的反馈和建议，为将来的培训改进提供参考。
结论
通过本培训教材的学习，员工将能够掌握电力故障应急的基本知识和应对技能，以提高电力公司在故障应急中的响应能力。
这有助于保障电力供应的稳定性和可靠性，确保客户的用电需求得到满足。

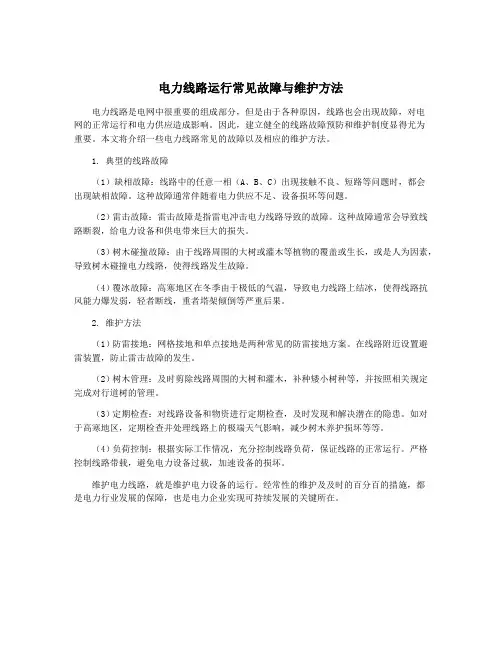

电力线路运行常见故障与维护方法
电力线路运行常见故障与维护方法电力线路是电网中很重要的组成部分，但是由于各种原因，线路也会出现故障，对电网的正常运行和电力供应造成影响。
因此，建立健全的线路故障预防和维护制度显得尤为重要。
本文将介绍一些电力线路常见的故障以及相应的维护方法。
1. 典型的线路故障（1）缺相故障：线路中的任意一相（A、B、C）出现接触不良、短路等问题时，都会出现缺相故障。
这种故障通常伴随着电力供应不足、设备损坏等问题。
（2）雷击故障：雷击故障是指雷电冲击电力线路导致的故障。
这种故障通常会导致线路断裂，给电力设备和供电带来巨大的损失。
（3）树木碰撞故障：由于线路周围的大树或灌木等植物的覆盖或生长，或是人为因素，导致树木碰撞电力线路，使得线路发生故障。
（4）覆冰故障：高寒地区在冬季由于极低的气温，导致电力线路上结冰，使得线路抗风能力爆发弱，轻者断线，重者塔架倾倒等严重后果。
2. 维护方法（1）防雷接地：网格接地和单点接地是两种常见的防雷接地方案。
在线路附近设置避雷装置，防止雷击故障的发生。
（2）树木管理：及时剪除线路周围的大树和灌木，补种矮小树种等，并按照相关规定完成对行道树的管理。
（3）定期检查：对线路设备和物资进行定期检查，及时发现和解决潜在的隐患。
如对于高寒地区，定期检查并处理线路上的极端天气影响，减少树木养护损坏等等。
（4）负荷控制：根据实际工作情况，充分控制线路负荷，保证线路的正常运行。
严格控制线路带载，避免电力设备过载，加速设备的损坏。
维护电力线路，就是维护电力设备的运行。
经常性的维护及及时的百分百的措施，都是电力行业发展的保障，也是电力企业实现可持续发展的关键所在。
继电保护故障分析基本知识-国网培训
故障分析的基本知识•1基本概念•2标么制•3对称分量法•4序阻抗的基本概念•5电力系统相序网络的构成新稳态电压、频率的偏差在允许范围内事故状态运行参数大大偏离正常值电能质量严重变坏正常供电局部或全部遭到破坏正常运行状态稳态Steady state故障Fault 采取特别措施，使系统恢复正常运行继电保护装置自动重合闸安全自动装置负荷增减原动机调整1.1电力系统的运动状态1 基本概念1.2 电力系统故障类型•短路故障（横向故障）shunt faults •断相故障（纵向故障）series faults •复杂故障simultaneous faults1.3 短路故障shunt faultsshort circuit faults•短路的概念：指电力系统正常运行情况以外的一切相与相之间或相与地之间的“短接”。
•产生的原因：各种形式的过电压、绝缘材料的自然老化、脏污、直接机械损伤等；运行人员带负荷拉刀闸或线路检修后未拆除地线就加电压等误操作；鸟兽跨接在裸露的载流部分以及自然灾害等。
1.4短路的种类：短路种类三相短路两相短路两相接地短路示 意 图短路代表符号)3(K )2(K )1(K )1,1(K 单相接地短路Three-phase(3Φ)faultLine-to line (LL) faultSingle-line-to-ground (SLG) faultDouble-line-to-ground(2LG)fault1.5短路的基本现象：电流剧烈增加，电压大幅度下降。
1.6短路的后果：（1）长时间的短路电流会使设备过热而损坏；（2）电压大幅度下降会造成产品报废及设备损坏；（3）产生的不平衡电流会对邻近的通信线路等产生干扰，并危机设备和人身的安全；（4）有可能使并列运行的发电厂失去同步，破坏系统稳定，造成大面积停电。
1.7 断相故障Series Faultsopen conductor faults•断相故障：指电力系统一相断开或两相断开的情况。
供电技师培训班技能操作故障点设置
供电技师培训班技能操作故障点设置在供电技师培训班中，技能操作的故障点设置是非常重要的。
通过设置不同的故障点，能够让学员在实际操作中面对更加真实的情况，提高他们的应变能力和问题解决能力。
首先，在技能操作的故障点设置中，应该充分考虑到供电系统的实际情况，设置与实际操作相符合的故障点。
例如，在变电站运行中常见的故障点有断路器异常、电缆故障、继电保护装置故障等等。
通过设置这些故障点，能够让学员在实际操作中学会快速判断故障点，并采取正确的处理措施。
其次，设置故障点应该从简单到复杂、从易到难地进行。
对于初学者来说，应该设置一些比较简单的、常见的故障点，让他们熟悉操作流程和基本的故障排除方法。
而对于已经掌握了基本技能的学员来说，可以设置一些更加复杂的、不太常见的故障点，提高他们的故障排除能力和处理复杂问题的能力。
此外，在故障点设置中，还应该充分考虑到操作安全因素。
对于一些比较危险的故障点，应该在课程中进行充分的演练和安全培训，确保学员在操作过程中能够保证自身的安全。
同时，在设置故障点时，还要注意不要设置过多的故障点，以免给学员造成过大的压力和困扰。
最后，故障点设置还应该与课程内容和学员的学习目标相匹配。
在培训班中，一般会有一定的课程安排和学习目标，故障点设置应该与之相符合。
例如，如果课程中主要讲解变电站的运行和维护，那么在故障点设置中应该重点考虑与这方面相关的故障点，以确保学员能够准确掌握课程要点。
综上所述，供电技师培训班技能操作的故障点设置是非常重要的。
只有合理设置故障点，才能够充分发挥学员的实际操作能力，并帮助他们更好地掌握供电技师的技能。
同时，故障点设置还应该充分考虑到学员的安全和学习目标，以确保培训班取得良好的效果。
