光声成像简介
光声成像在生物医学领域的发展与应用
光声成像在生物医学领域的发展与应用随着科技的不断进步和人类对健康的不断关注，医学领域也在不断发展和创新。
其中，光声成像技术就是一项比较新兴的技术，在生物医学领域的发展与应用上具有广泛的前景。
一、什么是光声成像技术？光声成像技术又称为光声显微成像技术，是一项集光学、声学和生物医学成像技术于一体的交叉学科，主要利用光的吸收和声波传播的原理来进行成像。
光声成像技术通过利用激光脉冲瞬间加热组织，产生瞬间的热膨胀，形成声波，利用超声波的成像技术重建出组织的光学和声学信息，实现高分辨率的全息成像和新颖的组织结构成像。
二、光声成像技术的发展历程光声成像技术的前身是20世纪80年代中期发明的激光超声技术。
1995年，美国理工学院（MIT）的Leland W. Guo首次提出了光声显微成像技术，标志着光声成像技术的正式进入生物医学领域。
在此后的几年里，光声成像技术不断得到完善和发展，尤其是2003年，德国在制备出高面积二元纵模光纤激光器芯片（Yb、Er：PbO），为实现多波长铁电振荡提供了新技术手段，开创了实现光声、光学和生物学三重成像的新时代。
三、光声成像技术在生物医学领域的应用3.1 皮肤病和创面诊断光声成像技术是一种非侵入性的生物医学成像技术，可以在不接触人体直接成像，可以用于皮肤病和创面的成像，包括皮肤皮下结构，毛发和毛囊、血管，隆起物、炎症等。
3.2 肿瘤和血管成像肿瘤和血管的成像是光声成像技术最具前景的应用之一，可以利用光声成像技术进行在体显微成像，以清晰地呈现肿瘤和血管病理解剖等结构。
同时，光声成像技术可以有效提高低影像对比度，实现高灵敏度、高分辨率的肿瘤和血管成像，对肿瘤的早期发现和治疗有重要的意义。
3.3 心脏和血管成像光声成像技术可以实现对心脏和血管等器官的高分辨结构成像，可以进行三维成像和功能成像，随着传感器的不断改进，光声成像技术的灵敏度和分辨率也不断提高，成为一种可以用于体内成像的新技术。
光声成像技术的研究及应用
光声成像技术的研究及应用光声成像技术是一种基于光声效应的非接触成像技术。
它结合了光学和声学两种物理学原理，利用光学激发样品中的声波，然后利用超声检测设备检测这些声波的声学特性，以获取样品内部的信息。
因此，它不仅具有高分辨率、高灵敏度、高鲁棒性等优点，还可以对不同种类的物质进行成像和分析，在生物医学、材料科学、环境监测等领域得到了广泛的应用。
一、光声成像技术的研究历程光声成像技术早在20世纪70年代初期就已经被提出。
最初，这种技术仅仅是一种用于光声光谱学的工具，在分子光谱学、光催化、环境科学、化学反应等方面应用广泛。
但是，在随后几十年的进一步研究和发展中，光声成像技术开始被广泛应用到各种不同领域。
二、光声成像技术的应用1.生物医学领域在生物医学领域，光声成像技术可以被用来非侵入式地检测和诊断疾病。
它可以通过光学的方式来治疗癌症、心脏病、脑部疾病等，同时还可以用来检测生物标记物、细胞、组织等，并对生物组织的结构和功能进行分析和研究。
2.材料科学领域光声成像技术还可以被应用于材料科学领域，用于实时监测材料结构、质量和性能。
它可用于研究材料的变形行为、破裂行为、热传导行为、光学性质等。
此外，光声成像技术还可以用来探究纳米材料的性质和行为。
3.环境监测光声成像技术可以被应用于环境监测，用于检测海洋、土壤、大气等环境中的污染物或有害物质。
它可以精确探测有机和无机污染物的浓度，同时还可以分析相应的成分和结构。
三、光声成像技术的未来发展光声成像技术发展的前途广阔，未来将有更多的应用和发展。
例如，该技术可以被用来治疗神经系统疾病。
此外，光声成像技术还可以被用于几乎所有的医学成像领域，包括牙科、眼科和皮肤科等。
同时，越来越多的医学研究也将运用这种技术进行探索和研究。
结论总体来说，光声成像技术的研究和应用正逐渐发展成为许多领域中不可或缺的工具。
虽然在其进一步发展的过程中还会遇到一些障碍和挑战，但是它的优点和潜力已经足以吸引越来越多的学者和科技公司加入其中，为其进一步的发展提供支持和推动。
光声成像技术在医疗诊断中的应用
光声成像技术在医疗诊断中的应用随着科技的迅速发展，医疗领域也得到了极大的改善。
其中，医学影像技术是医学工作者必不可少的一项技能，也是现代医学的重要组成部分。
光声成像技术就是其中一种新型的影像技术，它通过将光学和超声成像技术结合起来，可以大大提高诊断准确性。
在这篇文章中，我们将介绍光声成像技术及其在医疗诊断中的应用。
一、什么是光声成像技术光声成像技术是一种新兴的多模态成像技术，它将光学与超声成像技术结合在一起，可成像组织结构即血管，血流和血氧饱和度等多种生物信息。
光声成像技术的原理在于利用短脉冲激光的光脉冲来激发生物组织中的超声信号，并用超声传感器接收信号，利用弹性体波模型将接收到的信号转化为图像。
由于光声技术可获得较高的分辨率和敏感度，因此在生物成像中的应用前景广阔，特别是在医学诊断中。
二、1、乳腺癌诊断乳腺癌是妇女中最为常见的恶性肿瘤之一，而同类癌症的自身组织对声音和光有不同的吸收率和散射率。
光声成像技术可以结合多模态成像技术，对乳腺癌患者进行早期诊断和治疗，特别是具有早期肿块和微转移病史的患者。
2、心血管病诊断心脏和血管系统是组织透明度最强的结构之一，因此，采用光声成像技术进行心血管影像学可以将血流速度、血管直径变化、血管管腔内的血栓等各种生物参数可视化。
通过光声成像技术，患者可以对动脉粥样硬化、冠状动脉疾病等心血管病的检测进行高效检测，提高诊断准确率和治疗效果。
3、神经退行性疾病诊断光声成像技术不仅可以对心血管病、癌症等普通疾病进行诊断和治疗，也可以用于神经退行性疾病的影像学检测。
通过光声成像技术的检测，可以观察神经系统内的细胞代谢活动、神经元的分子表达和这些变化的在体病理生理学特征，定量测量神经元的参数，帮助医生提高对神经退行性疾病的准确诊断和治疗方法。
4、皮肤病诊断皮肤是人体最大的器官，它具有高度的透明度，可应用光声技术进行皮肤组织形态学、血流、血氧含量和血流流速等生理学信息的定量反映，对某一皮肤损伤部位进行准确的定位和监测，帮助医生提高诊断和治疗效果。
光声成像简介
不同生物组织对光的吸收不同
光声成像的特点与应用前景
利用激光激发，超声波作为载体。不同组织对同波长光的吸收不同， 产生的超声波幅度和频率有差异，使得这一成像方法比传统超声成 像具有更高的灵敏度。此外，利用超声作为信息载体，也具有信号 衰减小，穿透深度大的特点。相对于X光成像来说它也是比较安全的。 但究竟效果如何要看最终可以达到的成像效果。
• 数字采集卡采集经放大并进行数模转换后的信号
• LabVIEW软件控制旋转平台和采集信号
实验装置图
延迟叠加算法
• 用声速乘以传播时间反推像素点位置
r = c × t
• 对每个扫描步添加相应的时间延迟，对于每一个像素点 将每一步得到的像素值叠加作为最终的像素值
r S m (t ) s(t n ) c n 0
实验一 头发丝光声扫描成像
• 实验目的： 模拟生物组织中的血管成像，验证实验系统的成像效果 • 样品信息： 直径：26mm • 系统设置： 激光电压：250V 激光脉冲宽度：20ns 旋转半径：约190mm 头发丝埋藏深度：5mm
样品图示
• 通过示波器显示的波形调整系统的设置（黄色为激光同步触发信号，绿色为光 声信号）
总结
• 查阅了实验所需的资料，为实验的进行提供相关信息 • 对实验系统的各部分进行了解并且学会了操作和使用
• 实验验证了本光声系统的基本成像效果，得到了初步的小鼠脑
部光声图像，对实验系统的改进提供了参考 • 不足之处：对成像质量和影响成像结果的因素应结合更量化的 参数来进行分析
谢 谢 观 赏
• 样品图示
• 通过示波器显示的波形调整系统的设置
• 在LabVIEW前面板显示采集到的信号
取半径为148mm

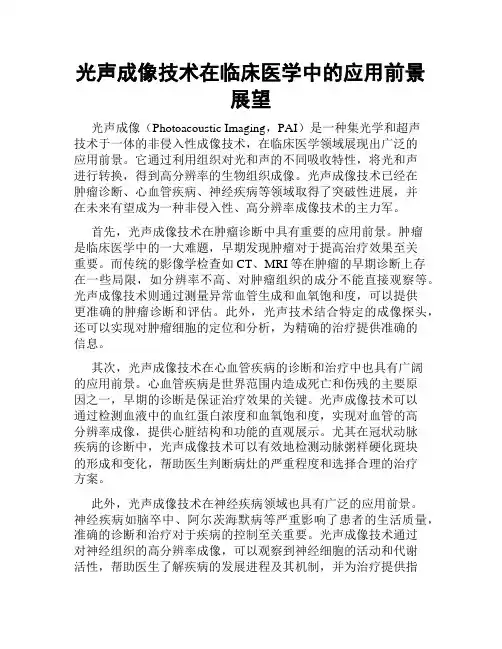

光声成像技术在临床医学中的应用前景展望
光声成像技术在临床医学中的应用前景展望光声成像（Photoacoustic Imaging，PAI）是一种集光学和超声技术于一体的非侵入性成像技术，在临床医学领域展现出广泛的应用前景。
它通过利用组织对光和声的不同吸收特性，将光和声进行转换，得到高分辨率的生物组织成像。
光声成像技术已经在肿瘤诊断、心血管疾病、神经疾病等领域取得了突破性进展，并在未来有望成为一种非侵入性、高分辨率成像技术的主力军。
首先，光声成像技术在肿瘤诊断中具有重要的应用前景。
肿瘤是临床医学中的一大难题，早期发现肿瘤对于提高治疗效果至关重要。
而传统的影像学检查如CT、MRI等在肿瘤的早期诊断上存在一些局限，如分辨率不高、对肿瘤组织的成分不能直接观察等。
光声成像技术则通过测量异常血管生成和血氧饱和度，可以提供更准确的肿瘤诊断和评估。
此外，光声技术结合特定的成像探头，还可以实现对肿瘤细胞的定位和分析，为精确的治疗提供准确的信息。
其次，光声成像技术在心血管疾病的诊断和治疗中也具有广阔的应用前景。
心血管疾病是世界范围内造成死亡和伤残的主要原因之一，早期的诊断是保证治疗效果的关键。
光声成像技术可以通过检测血液中的血红蛋白浓度和血氧饱和度，实现对血管的高分辨率成像，提供心脏结构和功能的直观展示。
尤其在冠状动脉疾病的诊断中，光声成像技术可以有效地检测动脉粥样硬化斑块的形成和变化，帮助医生判断病灶的严重程度和选择合理的治疗方案。
此外，光声成像技术在神经疾病领域也具有广泛的应用前景。
神经疾病如脑卒中、阿尔茨海默病等严重影响了患者的生活质量，准确的诊断和治疗对于疾病的控制至关重要。
光声成像技术通过对神经组织的高分辨率成像，可以观察到神经细胞的活动和代谢活性，帮助医生了解疾病的发展进程及其机制，并为治疗提供指导。
此外，光声技术结合功能性成像技术，如脑电图和功能磁共振成像，可以实现对脑功能活动的全面分析，为神经疾病的诊断和治疗提供更为准确的依据。
虽然光声成像技术在临床医学中的应用前景广阔，但也面临着一些挑战。

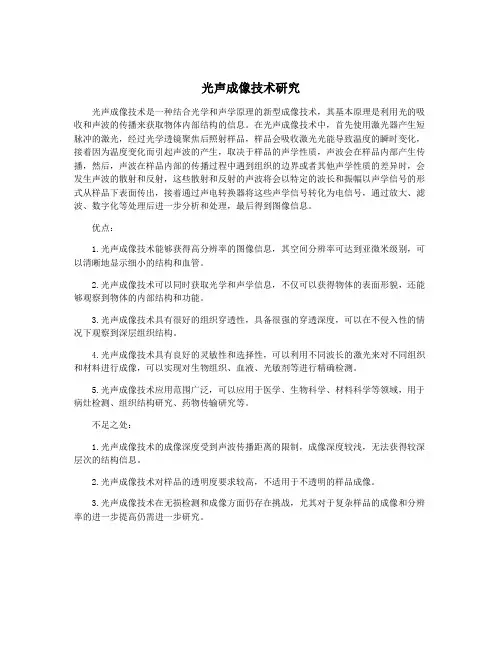

光声成像技术研究
光声成像技术研究光声成像技术是一种结合光学和声学原理的新型成像技术，其基本原理是利用光的吸收和声波的传播来获取物体内部结构的信息。
在光声成像技术中，首先使用激光器产生短脉冲的激光，经过光学透镜聚焦后照射样品，样品会吸收激光光能导致温度的瞬时变化，接着因为温度变化而引起声波的产生，取决于样品的声学性质，声波会在样品内部产生传播，然后，声波在样品内部的传播过程中遇到组织的边界或者其他声学性质的差异时，会发生声波的散射和反射，这些散射和反射的声波将会以特定的波长和振幅以声学信号的形式从样品下表面传出，接着通过声电转换器将这些声学信号转化为电信号，通过放大、滤波、数字化等处理后进一步分析和处理，最后得到图像信息。
优点：1.光声成像技术能够获得高分辨率的图像信息，其空间分辨率可达到亚微米级别，可以清晰地显示细小的结构和血管。
2.光声成像技术可以同时获取光学和声学信息，不仅可以获得物体的表面形貌，还能够观察到物体的内部结构和功能。
3.光声成像技术具有很好的组织穿透性，具备很强的穿透深度，可以在不侵入性的情况下观察到深层组织结构。
4.光声成像技术具有良好的灵敏性和选择性，可以利用不同波长的激光来对不同组织和材料进行成像，可以实现对生物组织、血液、光敏剂等进行精确检测。
5.光声成像技术应用范围广泛，可以应用于医学、生物科学、材料科学等领域，用于病灶检测、组织结构研究、药物传输研究等。
不足之处：1.光声成像技术的成像深度受到声波传播距离的限制，成像深度较浅，无法获得较深层次的结构信息。
2.光声成像技术对样品的透明度要求较高，不适用于不透明的样品成像。
3.光声成像技术在无损检测和成像方面仍存在挑战，尤其对于复杂样品的成像和分辨率的进一步提高仍需进一步研究。
光声成像技术研究
光声成像技术研究光声成像技术是一种结合了光学成像和超声成像的新型成像技术，其原理是利用激光光源对样品进行照射，通过光声转换效应产生超声信号，再利用超声探头进行接收和成像处理。
光声成像技术具有高分辨率、深度大、对生物组织无损伤等优点，在生物医学、医学诊断和生命科学等领域有着广泛的应用前景。
本文将从光声成像技术的原理、发展现状和应用前景等方面进行深入探讨。
一、光声成像技术原理光声成像技术是一种基于光声效应的成像技术。
光声效应即为当被激发物质吸收光能后，瞬间升温膨胀，产生超声波，这种现象被称为光声效应。
其基本原理是通过激光光源对样品进行照射，当被照射的样品吸收光能后，会产生瞬间升温膨胀，产生超声波信号，再通过超声探测器进行信号接收和处理，最终得到样品的成像图像。
近年来，光声成像技术在生物医学、医学诊断和生命科学等领域得到了广泛的研究和应用。
由于其高分辨率、深度大等优点，光声成像技术成为了医学影像学领域的研究热点之一。
在临床上，光声成像技术已经被用于乳腺癌、皮肤肿瘤、脑部血管和白内障等疾病的诊断，并取得了良好的效果。
光声成像技术在生命科学研究领域也有着广泛的应用前景。
通过光声成像技术可以实现对生物组织、器官和细胞的高分辨率成像，为生物学研究提供了重要的工具和手段。
光声成像技术可以用于研究神经元的活动、细胞的代谢、药物的输运等生物学过程，有助于加深对生命科学的理解。
在技术研发方面，近年来也涌现了不少针对光声成像技术的创新性研究成果。
包括新型光声材料、光声探测器、光声成像系统等方面的研究，为光声成像技术的应用和发展提供了技术支撑。
光声成像技术还可以应用于环境监测、材料科学等领域。
光声成像技术可以用于对污染源、环境污染等情况的监测和分析，可以将生物医学成像技术与材料科学结合，实现对材料的非破坏性检测和成像。
光声成像技术具有广阔的应用前景，将为生物医学、医学诊断和生命科学等领域带来重大的创新和进步，成为未来医学影像学和生命科学研究的重要工具之一。
光声成像技术研究
光声成像技术研究光声成像技术是一种结合了光学和声学原理的先进成像技术，通过光学激光照射目标产生的声音波，然后利用超声波接收器接收返回的声音信号并将其转化为影像，从而实现对目标的高分辨率成像。
光声成像技术在医学诊断、生物医学研究、材料科学、环境监测等领域具有广泛的应用前景，成为研究热点之一。
光声成像技术的原理是利用光学激光照射目标产生声音波，然后利用超声波接收器接收返回的声音信号并将其转化为影像。
在这个过程中，激光的光束会被吸收并被目标转化为热量，从而产生热膨胀效应。
这种热膨胀效应会引起目标的短暂膨胀和产生声音波。
接收器利用超声波接收这些声音波，然后将它们转化为数字信号，并通过图像处理算法进一步处理并转化为影像。
光声成像技术具有许多优点。
由于光学激光的穿透能力强，因此光声成像技术可以实现对深部组织的高分辨率成像，具有优于传统超声成像技术的优势。
由于超声波在物质中传播的速度比空气中快，因此光声成像技术可以实现高速成像，适用于动态成像。
光声成像技术还可以实现多模态成像，即可以同时获得目标的光学成像和超声成像，具有更全面的信息。
光声成像技术在医学领域具有广泛的应用前景。
它可以用于对不同深度组织的高分辨率成像，如乳腺、血管、皮肤和眼部组织等，有助于医生进行更精确的诊断。
光声成像技术还可以用于肿瘤的早期检测和研究，对肿瘤的形态和血流情况进行全面评估。
在生物医学研究领域，光声成像技术可以用于对小鼠等实验动物的活体成像，有助于研究生物过程和病理生理变化。
光声成像技术还可以用于药物输送的监测和评估，有助于研发新型药物和治疗方案。
除了医学领域，光声成像技术在材料科学、环境监测等领域也具有广泛的应用前景。
在材料科学领域，光声成像技术可以用于对材料的内部缺陷和结构进行成像，有助于提高材料的质量和性能。
在环境监测领域，光声成像技术可以用于对海洋、土壤、空气等环境中的污染物进行定量成像，有助于监测环境污染和保护环境。
随着光声成像技术的不断发展和完善，它在各个领域的应用前景将会更加广阔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 样品信息： 直径：26mm
头发丝埋藏深度：5mm
• 系统设置： 激光电压：250V 激光脉冲宽度：20ns 旋转半径：约190mm
样品图示
• 通过示波器显示的波形调整系统的设置（黄色为激光同步触发信号，绿色为光 声信号）
• 在LabVIEW前面板显示采集到的信号
• 取半径为193mm所成的光声图像
不同生物组织对光的吸收不同
光声成像的特点与应用前景
利用激光激发，超声波作为载体。不同组织对同波长光的吸收不同， 产生的超声波幅度和频率有差异，使得这一成像方法比传统超声成 像具有更高的灵敏度。此外，利用超声作为信息载体，也具有信号 衰减小，穿透深度大的特点。相对于X光成像来说它也是比较安全的。 但究竟效果如何要看最终可以达到的成像效果。
在浅表层血管成像、早期肿瘤探测、脑部成像等方面有广阔的应用前 景
几种光声成像系统
单元探测器环形扫描 全线圆性环阵阵列列扫扫描描
几种光声成像算法
• 延迟叠加算法
Sm (t)
N 1
s(t
n0
r c
n)
• 滤波反投影重建算法
• 反卷积算法
成像效果示例
本实验的目的及意义
用单元探测器环形扫描的光声成像系统对模拟样品 及活体小鼠头进行成像，目的是得到小鼠的脑皮层光声 图像，达到从中分辨出脑血管的效果；并且为实验系统 的改进提供参考
光声成像
廖宇
题纲
基本原理 几种光声成像系统 已取得的效果
1880年，贝尔实验室首次发现光声转换现象，即用时 变的光束照射吸收体时，吸收体会受热膨胀产生超声 波。这是由于光照射某种介质时，介质吸收光能，其 内部温度的改变引起介质内的结构和体积变化。这样 的由温度引起的体积涨缩会使介质产生向外辐射的超 声波，这个过程和现象称为光声效应
谢谢观赏
谢谢观看！ 2020
延迟叠加算法
• 用声速乘以传播时间反推像素点位置
rБайду номын сангаасc×t
• 对每个扫描步添加相应的时间延迟，对于每一个像素点 将每一步得到的像素值叠加作为最终的像素值
Sm
(t )
N 1
s(t
n0
r c
n)
•对不同传播距离的点进行声程补偿
研究背景及意义 本实验的光声成像系统 实验过程与结果分析 总结与展望
光声扫描成像的基本实验过程
实验二 活体小鼠脑部光声扫描成像
• 实验目的：对小鼠大脑皮层成像，在图像上分辨出脑血管
• 样品信息： 样品： 小白鼠 年龄： 4个月 体重： 50g 脑部直径： 18mm 头盖骨厚度： 0.2mm-0.7mm
• 系统设置： 激光电压： 400V 激光脉冲宽度： 40ns 旋转半径： 约150mm
• 样品图示
研究背景及意义 本实验的光声成像系统 实验过程与结果分析 总结与展望
单探测器环形扫描的光声成像系统
实验装置
• 532nm波长的红外激光从垂直方向打下 • 单元超声波探测器围绕样品进行360°环形扫描 • 数字采集卡采集经放大并进行数模转换后的信号 • LabVIEW软件控制旋转平台和采集信号
实验装置图
• 制作或处理扫描样品 • 放置样品并测量扫描半径 • 启动激光仪和示波器，调整系统设置 • 启动步进电机和采集卡开始信号采集 • 将信号输入到matlab软件中进行成像 • 统一系统设置部分： 采样频率：25MHz
采样步数：360 采样长度：4096
实验一 头发丝光声扫描成像
• 实验目的： 模拟生物组织中的血管成像，验证实验系统的成像效果
• 通过示波器显示的波形调整系统的设置
• 在LabVIEW前面板显示采集到的信号
取半径为148mm
小鼠去头皮后的实拍图像
实验结果分析
• 头盖骨对激光的散射 • 探测器机械旋转以及其他仪器造成的干扰和噪声 • 探测器性能和参数的影响 • 温度对超声波传播的影响 • 成像算法需要改进
总结
• 查阅了实验所需的资料，为实验的进行提供相关信息 • 对实验系统的各部分进行了解并且学会了操作和使用 • 实验验证了本光声系统的基本成像效果，得到了初步的小鼠脑 部光声图像，对实验系统的改进提供了参考 • 不足之处：对成像质量和影响成像结果的因素应结合更量化的 参数来进行分析
