桥梁墩柱施工方案一、工程概况本项目为一座桥梁的墩柱施工方案。
桥梁总长为120米，主跨为80米，总共设置5个墩柱，其中两侧为砼墩，中央为砼结合墩。
二、工程准备1.施工队伍的组织：根据工程的规模和施工进度，合理组织施工队伍，确保施工过程的顺利进行。
2.施工机械的准备：根据墩柱施工的具体要求，从机械设备方面进行准备，包括起重设备、打桩机、混凝土搅拌机等设备。
3.材料的准备：准备好所需的各种材料，包括混凝土、钢筋等。
4.环境保护准备：对施工现场进行环境保护措施的规划和准备，确保施工过程中的环境安全。
三、施工步骤1.地基处理：根据设计要求，对墩柱的地基进行处理。
包括土方开挖、清理、压实等步骤，确保地基的承载力和稳定性。
2.基础施工：首先进行墩柱基础的施工，深度一般不少于1.5米。
根据设计要求进行基础的基础底板和墩台支撑墙的施工。
基础底板采用C30水泥砼，墩台支撑墙采用C40水泥砼。
3.墩身施工：根据设计要求和现场实际情况，采用楼板模板搭设，再加以脚手架搭设，在墩身位置进行墩身模板的安装。
根据设计要求进行钢筋骨架的安装，然后进行浇筑混凝土。
4.砼结合墩施工：砼结合墩施工需要根据设计要求确定墩柱的高度和墩顶部分的净空。
通过设备进行搅拌混凝土，在模板内倒入混凝土。
然后通过振动器对混凝土进行振动，使其均匀排气、密实。
5.质量检验：在每一道工序完成后，进行质量检验，确保该工序达到设计要求，并进行相应记录。
四、施工注意事项1.施工安全：在进行桥梁墩柱施工过程中，一定要做好安全措施，确保施工人员的安全。
对需要高空作业的工作进行严格的操作规程，保证操作人员的安全。
2.施工质量：严格按照设计要求进行施工，确保施工质量。
特别注意墩底部的基础质量，墩身和墩顶的水平度和垂直度。
3.环境保护：施工现场要做好环境保护工作，预防因施工而产生大量的粉尘、噪声、废水等对周边环境的污染。
4.施工协调：施工过程中要与相关单位进行良好的协调，确保各个工序的顺利进行。
大桥(双墩柱)墩身施工方案
XXXXXXXXXXX大桥墩身施工方案审批页XXXXXXXXXXX大桥墩身施工专项方案是工程施工全过程中技术、经济和组织等活动的综合性文件，同时是使施工能按连续性、均衡性、节奏性、协调性和经济性进行的指导性文件，也是对施工实行科学管理的重要手段。
根据《建设工程项目管理规范》的要求、业主对工程的各项要求、设计图纸和编制施工组织设计的基本原则，在充分研究工程合同文件、现场环境的客观情况和施工特点的基础上，从协调施工全过程中的人力、材料和设备等三个要素着手而编制本施组。
编制人：审核人：批准人：批准时间：xxx集团有限公司xxx公路目录第一章工程概况1第二章编制依据2第三章施工计划23.1机械设备投入计划23.2现场劳力配置计划3第四章立柱施工34.1施工工艺图34.2墩柱中心定位放样44.3施工支架44.4墩柱钢筋54.4.1材料及检验54.4.2钢筋的存放54.4.3钢筋制作及安装54.5墩柱模板64.6模板工程注意事项74.7砼的浇筑84.7.1砼浇筑方案84.7.2注意事项84.8墩柱质量检测评定标准94.8.1基本要求94.8.2外观鉴定104.8.３实测项目10第五章地系梁施工方案10 5.1地系梁施工工艺流程105.2测量放线115.3基坑开挖115.4破桩头115.5浇筑混凝土垫层115.6绑扎钢筋115.7安装模板125.8浇筑混凝土125.9拆模、养护13第六章中系梁施工方案13 6.1中系梁施工工艺流程136.2测量放线146.3中系梁支撑体系14 6.3.1中系梁的支撑结构146.3.2支撑体系拆除146.4安装底模156.5绑扎钢筋156.6安装侧模166.7浇筑混凝土166.8拆模、养护17第七章盖梁施工方案177.1盖梁施工工艺流程177.2支撑体系187.3作业平台187.4盖梁底模板安装19 7.5盖梁钢筋制作与安装19 7.6盖梁侧模安装及加固217.7盖梁混凝土浇筑217.8养生和拆模22第八章安全保证措施238.1安全生产理念238.2安全生产目标238.3安全保证体系及组织机构设置238.3.1安全生产保证体系238.3.2安全生产管理组织机构258.3.3安全生产管理措施25第九章计算书及相关简图269.1墩身脚手架稳定性验算26 9.2中系梁施工简图及受力检算279.2.1穿心棒方案检算289.2.2满堂架搭设方式309.3盖梁施工简图及受力检算32XXXXXXXXXXX大桥墩身施工专项方案第一章工程概况桥址区位于新平县。
桥梁墩柱施工方案
桥梁墩柱施工方案一、前期准备工作1.调查勘察：根据设计图纸和工程要求，对桥梁墩柱位置进行实地调查，并检查土质和地质条件。
2.材料准备：根据设计要求和工程计划，准备好需要使用的建筑材料，如钢筋、混凝土等。
3.施工设备准备：根据工程规模和施工方案，准备好所需要的施工设备和机械设备，如起重机、混凝土搅拌机等。
二、施工方法和步骤1.标定轴线：根据设计图纸和实际情况，在地面上标定出桥梁墩柱的轴线位置，以便后续施工时的参考。
2.进行挖掘：按照设计要求，采用机械设备进行挖掘墩柱的基础，同时将挖掘出的土方进行堆放或运输。
3.处理孔洞：在挖掘墩柱基础的过程中，可能会出现土质不良或地下水位较高等问题，需要及时处理孔洞，确保墩柱基础的稳固。
4.架设模板：根据设计图纸和施工要求，搭建墩柱基础和墩柱的支模，以便后续浇筑混凝土。
5.安装钢筋：根据设计要求，在模板内安装钢筋，包括立柱的纵向和横向钢筋。
6.浇筑混凝土：将预制搅拌好的混凝土倒入模板中，通过振捣和震动等方式，使混凝土充分密实，并避免空洞和裂缝的出现。
7.养护处理：根据混凝土的养护要求，进行适当的养护处理，如覆盖塑料薄膜、加湿等，以确保混凝土的强度和稳定性。
8.拆除模板：待混凝土充分凝固后，拆除支模和模板，并进行清理和整理工作。
9.检验验收：对施工完成的墩柱进行检验和验收，保证墩柱的质量和安全性。
三、安全措施1.施工现场设置围挡，并明确标识出工作区域和危险区域，防止路人和非施工人员进入施工区域。
2.施工人员必须佩戴安全帽和安全鞋，严禁穿拖鞋和高跟鞋等不符合安全要求的穿着。
3.严格按照施工方案和要求进行施工，禁止违反规定操作和违章行为。
4.对施工设备和机械设备进行定期检查和维护，确保其正常工作和安全可靠。
5.在挖掘和施工过程中，注意防止土方坍塌和墩柱倒塌等事故的发生，必要时采取临时支撑和加固措施。
6.严格控制混凝土浇筑的时间和速度，避免因混凝土温度过高或浇筑速度过快而引发开裂和空洞等问题。
双柱式高墩专项方案

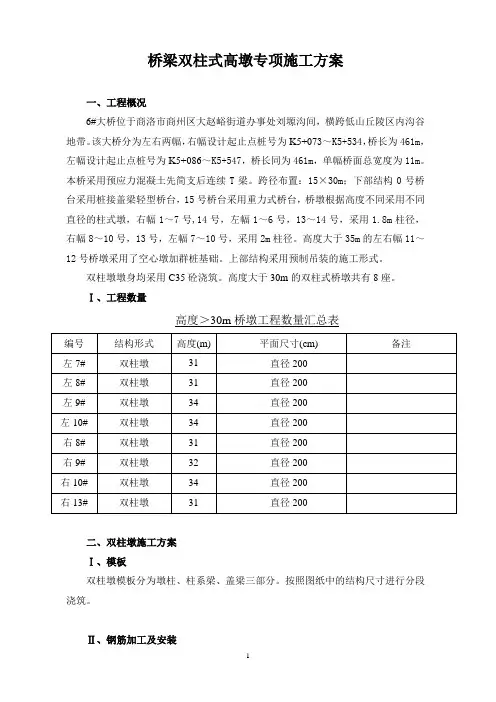

桥梁双柱式高墩专项施工方案一、工程概况6#大桥位于商洛市商州区大赵峪街道办事处刘塬沟间，横跨低山丘陵区内沟谷地带。
该大桥分为左右两幅，右幅设计起止点桩号为K5+073～K5+534，桥长为461m，左幅设计起止点桩号为K5+086～K5+547，桥长同为461m，单幅桥面总宽度为11m。
本桥采用预应力混凝土先简支后连续T梁。
跨径布置：15×30m；下部结构0号桥台采用桩接盖梁轻型桥台，15号桥台采用重力式桥台，桥墩根据高度不同采用不同直径的柱式墩，右幅1～7号,14号，左幅1～6号，13～14号，采用1.8m柱径，右幅8～10号，13号，左幅7～10号，采用2m柱径。
高度大于35m的左右幅11～12号桥墩采用了空心墩加群桩基础。
上部结构采用预制吊装的施工形式。
双柱墩墩身均采用C35砼浇筑。
高度大于30m的双柱式桥墩共有8座。
Ⅰ、工程数量高度＞30m桥墩工程数量汇总表二、双柱墩施工方案Ⅰ、模板双柱墩模板分为墩柱、柱系梁、盖梁三部分。
按照图纸中的结构尺寸进行分段浇筑。
Ⅱ、钢筋加工及安装1、在桩系梁混凝土施工时，预埋墩柱钢筋。
第一节墩柱钢筋笼可将丝口过好，接头比例错开，在地面制作成型，整体吊装与桩基主筋对接。
主筋的接长采用等强度直螺纹接头工艺施工，螺旋筋现场绑扎成型。
2、等强度直螺纹接头工艺是先利用套丝机在钢筋端部加工直螺纹，然后用连接套筒将两根钢筋对接。
A、钢筋丝头的加工①丝头加工现场检验项目、方法及要求见表。
②加工工人应逐个目测检查丝头的加工质量，并剔除不合格丝头。
③丝头检验合格后，应用塑料帽或连接套筒保护。
丝头质量检验要求注：p为螺距。
B、接头的安装①主筋下料长度根据模板高度和混凝土浇筑高度确定，加工施工的钢筋端部必须调直，要求切口的断面与钢筋轴线垂直。
②接头拼接时有管钳扳手拧紧，应使两个丝头在套筒中央位置相互顶紧。
力矩须符合下表：接头拧紧力矩值3、在运输与安装过程中要戴上保护帽保护丝头；连接螺母时加工好的丝头应为丝套的一半长度，下层钢筋拧紧的时候要做好标记，并保证上下两节钢筋在丝套中的长度是一样的；4、最后一次钢筋安装时应注意骨架的标高和伸入盖梁内的钢筋长度。
桥梁墩柱专项施工方案
桥梁墩柱专项施工方案1. 引言桥梁作为交通运输的重要设施，承担着车辆和行人的通行任务。
桥梁墩柱是桥梁的支撑结构，对桥梁的稳定性和承载能力有着重要影响。
因此，桥梁墩柱的施工方案必须科学合理，确保施工过程中的安全和质量。
本文将从桥梁墩柱施工的流程、施工材料和技术要求等方面进行详细介绍，为桥梁墩柱施工提供参考。
2. 施工流程桥梁墩柱施工的流程通常包括以下几个主要步骤：2.1 深基坑开挖首先，根据设计要求和地质条件，确定桥梁墩柱的位置和基址。
然后，按照设计图纸要求进行基坑开挖，确保墩柱的基础有足够的承载能力。
基础施工是桥梁墩柱施工的重要环节。
通常，基础施工包括回填土方、碾压、板桩和钢筋的预埋等工序。
在施工过程中，要注意基础的平整度和水平度，确保基础的稳定性和强度。
2.3 竖向墩身施工桥梁墩身的施工相对复杂，需要分层施工。
根据墩身的高度和截面形状，采用适当的模板、钢筋和混凝土进行施工。
在施工中，要注意模板的搭设和固定，保证墩身的几何尺寸和截面形状的精度。
2.4 横向墩台施工横向墩台施工是桥梁墩柱施工的最后一步。
通常，横向墩台采用预制构件进行施工，如横梁、预应力箱梁等。
在施工中，要注意墩台的对准和固定，确保墩柱和墩台之间的连接牢固可靠。
桥梁墩柱施工所需的主要材料包括：•普通混凝土：用于墩柱的施工，要求强度高、抗渗性好。
•高强度混凝土：用于墩端和大截面处，要求抗压强度高。
•钢筋：用于增加墩柱的抗拉强度，要求符合设计要求。
•模板：用于墩身和墩台的施工，要求平整、坚固。
以上材料必须符合国家相关标准，并经过质量检测合格。
4. 技术要求桥梁墩柱施工需要严格遵守以下技术要求：•按照设计要求和施工图纸进行施工，确保墩柱的几何尺寸和截面形状符合规定。
•严格控制混凝土的配合比，确保混凝土的质量。
•对于墩柱的预应力施工，要按照设计要求和规范执行，确保预应力筋的张拉和锚固工艺正确可靠。
•在施工过程中，要严格控制施工质量，对关键部位进行检测和监控，确保施工质量达到设计要求。
双柱墩施工技术
汇报完毕 请多指正
序号
项目
容许误差
1
断面尺寸（mm）
±15
2
墩帽顶高程（mm）
±10
3
轴线偏位（mm）
10
4
竖直度（mm）
0.3%H且不大于20
第二部分 双柱墩施工工艺流程及施工要点
第二部分 双柱墩施工工艺流程及施工要点
(五)混凝土浇筑
（1）混凝土由拌合站集中拌制，混凝土 浇筑时串通底部不能高于浇筑面2m，避 免砼离析。混凝土拌合严格按施工配合比 配料，保证拌合时间。 （2）混凝土拌和物应拌和均匀，颜色一 致，不得有离析现象。 （3）在灌注砼前，应对模板、钢筋进行 检查，并做好记录，符合设计要求后方可 浇筑。模板内的杂物、积水和钢筋上的污 垢应清理干净。 （4）砼塌落度设计值为120mm～ 140mm，对于到场混凝土进行坍落度和 外观检查，不合格的退场。
（四）模板加工、安装及加固
（4）模板应按设计要求准确就位，且不宜与脚手架连接； （5）安装模板时，支撑应牢固，预防模板在浇筑混凝土时产生移位； （6）模板在安装过程中，必须设置防风缆； （7）模板安装完成后，其尺寸、平面位置和顶部高程等应符合设计要求，节点联系应牢固； （8）模板安装好后，应全面检查模板尺寸、钢筋位置，一切检查无误后待监理签认方可浇筑砼。
第四部分 安全控制要点
（1）施工前，应向作业人员作施工技术、安全技术交底，做好机械设备、材料、工具及防护
物品等准备工作。 （2）电焊机必须一机一闸，并装有随机开关；一、二次电源接头处有防护装置。 （3）对脚手架进行检查，是否有倾斜、下沉、崩扣松扣等现象。 （4）各种脚手板必须铺平、严禁有探头板。 （5）脚手架上不得悬挂任何垂直运输设备。 （6）严禁工人直接乘吊机吊钩上下墩柱。 （7）模板未固定前不得进行下道工序作业。 （8）不得利用支撑、拉杆等攀登上下。 （9）安装或拆除模板，高度大于2米时，应符合“高空作业”的规定。 （10）使用吊车安装大片模板或整体模板，必须在模板就位并联结稳定后摘钩。 （11）吊装模板前，首先检查吊车和吊索的安全性及可靠性。起吊后吊车不得站人或通行 。 模板下放，距地面1m时，施工人员方可靠近操作。吊装模板时应设专人进行指挥， 一块或几块模板要设置临时支撑，且上下必须顶牢。整体模板合拢后，应及时联结固定。
桥梁墩柱施工方案 (2)
桥梁墩柱施工方案 (2)在桥梁工程中，墩柱的施工是至关重要的环节之一。
墩柱的质量直接影响到整个桥梁的安全性和稳定性。
本文将介绍桥梁墩柱施工方案的具体步骤和注意事项，帮助施工人员保证施工质量，确保桥梁的安全运行。
施工前准备在进行墩柱施工之前，施工人员需要进行一系列的准备工作。
首先是准备施工图纸和设计方案，了解墩柱的具体尺寸、混凝土配合比等相关信息。
其次是准备好所需的施工材料和设备，包括混凝土、钢筋、支模、模板等。
同时，需要对施工现场进行清理和平整，确保施工环境安全整洁。
施工步骤1.基础施工：首先进行墩柱的基础施工，包括挖土、浇筑基础梁和布置钢筋等工作。
基础的质量将直接影响整个墩柱的稳定性。
2.支模安装：在基础完成后，根据设计要求安装支模，支模的稳固性对墩柱的施工质量至关重要。
支模的安装应垂直、水平，严密结实，确保支模的稳定性。
3.钢筋绑扎：进行墩柱钢筋的绑扎工作，按照设计要求进行布置，保证钢筋的连接牢固，数量符合要求，确保墩柱的受力性能。
4.混凝土浇筑：最后进行混凝土的浇筑工作，浇筑时要注意控制浇筑速度，避免出现浇筑不均匀的情况。
同时要保证混凝土的坍塌度符合要求，采取措施保证混凝土的密实性。
5.支模拆除：待混凝土充分凝固后，可拆除支模。
拆除时应注意操作稳妥，避免对墩柱结构造成损坏。
施工注意事项•在施工过程中，应根据设计要求，严格按照施工方案操作，避免出现施工误差。
•施工过程中要加强施工质量管控，保证施工质量符合规范要求。
•施工人员要严格遵守安全操作规程，保证施工现场安全。
总的来说，桥梁墩柱施工是一项复杂而关键的工程，需要施工人员具备扎实的专业知识和丰富的实践经验。
只有严格按照施工方案操作，严格控制施工质量，才能确保桥梁墩柱的施工质量和安全性。
双柱式桥墩专项施工方案
XX省XXX（XXX界）至XXX公路双柱式桥墩专项施工方案编制：复核：批准：双柱式桥墩专项施工方案一、编制依据1、X合同《两阶段施工图设计》施工设计图纸2、《公路桥涵施工技术规范》 JTG/TF50-2100；3、《公路工程质量检验评定标准》 JTG F80/1－2004；4、我单位现场调查、施工能力及类似工程施工工法、科技成果；5、为完成本标段工程，我单位所投入的管理人员、专业技术人员、机械设备等资源。
二、编制范围XXXXXXXXXXXXX公路五合同段墩柱施工。
三、工程概述第X标段，起讫里程K64+000～K71+113.369，全长7.113km。
主要桥梁工程：大桥408.5m/1座；预应力空心板式中桥106m/2座，天桥117m/1座，XXX互通立交一处。
主线采用双向四车道高速公路标准建设，设计行车速度100km/h，本项目主线路基采用整体式断面型式与分离式断面型式，整体式路基标准横断面宽26m，分离式路基标准横断面宽为2X13m。
汽车荷载：公路—I级，设计洪水频率：特大桥1/300，大、中、小桥及涵洞、路基1/100。
四、施工组织和进度计划（1）、主要人员安排：管理人员10人，钢筋班组：20人，模板班组20人，混凝土工人：20人，其他：15人。
（2）、主要机械设备配置情况：机械设备配置表（3）、施工现场布置1）施工调查：我项目部已对施工现场进行了调查，对现场情况进行了细致的调查研究。
对施工场地、临时道路、临时用水、临时用电等都做了相应的安排。
2）现场准备：A．沿线地下水源受季节影响水量较丰富，水质好，能基本满足生活用水及施工用水，水缺乏时拟利用附近水源或洒水车运送。
B．沿线均为电网覆盖区，用电以电网供电为主，发电机发电为辅的方针。
C．施工道路：利用现有道路及征用临时施工便道。
D．施工通讯：项目部、搅拌站配置多部手机及固定电话机和对讲机，测量人员施工采用对讲机联络。
（4）、施工进度计划本项工程计划开工时间：2011年4月1日，计划完成时间：2012年10月31日完成。
