网架吊装专项施工方案
网架吊装安全专项方案
一、方案背景为确保网架吊装工程的安全顺利进行，防止安全事故的发生，根据《中华人民共和国安全生产法》、《建设工程安全生产管理条例》等相关法律法规，结合本工程实际情况，特制定本网架吊装安全专项方案。
二、工程概况本工程为XX项目，建筑高度XX米，占地面积XX平方米。
网架结构为XX型，采用XX材料，网架面积XX平方米，吊装重量XX吨。
吊装过程中涉及高空作业、大吨位吊装、临时用电等多种危险因素。
三、组织机构及职责1. 成立以项目经理为组长，技术负责人、安全负责人为副组长，各相关部门负责人为成员的安全管理领导小组。
2. 各部门负责人为各岗位安全责任人，负责本岗位的安全管理工作。
四、安全措施1. 施工前准备（1）组织施工人员认真学习网架吊装安全专项方案，确保全体人员掌握安全操作规程。
（2）对施工人员进行岗前培训，提高安全意识，掌握安全操作技能。
（3）对吊装设备进行检查，确保其完好、可靠。
（4）对施工现场进行安全检查，消除安全隐患。
2. 施工过程中安全措施（1）高空作业人员必须佩戴安全帽、安全带等个人防护用品。
（2）吊装过程中，吊车司机、指挥人员、信号人员、地面人员等应密切配合，确保吊装过程安全有序。
（3）吊装过程中，严禁超载、超范围作业。
（4）吊装过程中，如遇恶劣天气（如六级以上大风、雨、雪等），应立即停止吊装作业，确保人员安全。
（5）吊装过程中，应设置安全警戒线，严禁无关人员进入危险区域。
（6）吊装过程中，加强现场巡查，发现问题立即整改。
3. 施工结束后安全措施（1）吊装完成后，对吊装设备进行检查，确保其完好、可靠。
（2）对施工现场进行清理，消除安全隐患。
（3）对施工人员进行安全教育，提高安全意识。
五、应急预案1. 发生安全事故时，立即启动应急预案，确保人员安全。
2. 报告上级部门，配合相关部门进行调查处理。
3. 对事故原因进行分析，总结经验教训，完善安全管理制度。
六、总结本网架吊装安全专项方案旨在确保网架吊装工程的安全顺利进行。
网架吊装方案
网架吊装方案引言概述：网架吊装是一种常见的工程施工方式，通过利用吊车或者起重机等设备，将网架部件安装到指定位置。
在工程施工中，正确的网架吊装方案对于工程的顺利进行至关重要。
本文将从五个方面详细阐述网架吊装方案的内容。
一、前期准备1.1 网架设计与计算：在进行网架吊装之前，需要进行网架的设计与计算。
这包括确定网架的尺寸、材质、荷载等参数，并进行结构计算，确保网架的安全性和稳定性。
1.2 吊装设备选择：根据网架的尺寸、分量和施工环境等因素，选择适当的吊装设备。
吊车、起重机等设备需要具备足够的承载能力和操作灵便性，以确保吊装过程的安全性。
1.3 施工现场准备：在进行网架吊装之前，需要对施工现场进行准备工作。
清理施工区域，确保没有障碍物和安全隐患；设置安全警示标志，保证施工现场的安全。
二、吊装方案设计2.1 吊装顺序规划：根据网架的结构特点和施工条件，制定合理的吊装顺序。
普通情况下，应先吊装较大的主体结构，再吊装辅助结构，最后进行调整和固定。
2.2 吊装点确定：根据网架的结构和重心位置，确定吊装点的位置。
吊装点应选择在网架结构的强度较高的位置，以确保吊装过程的稳定性和安全性。
2.3 吊装方案评估：对吊装方案进行评估和分析，确定吊装过程中可能存在的风险和难点，并制定相应的应对措施。
确保吊装过程中的安全和顺利进行。
三、吊装操作步骤3.1 吊装前检查：在进行吊装操作之前，需要对吊装设备进行检查，确保设备的正常运行。
检查吊装绳索、钢丝绳等部件的磨损情况，以及吊钩、吊具等部件的可靠性。
3.2 吊装过程控制：在吊装过程中，需要严格控制吊装速度和吊装力度，避免产生冲击和摇摆。
同时，要保持与指挥人员的密切配合，确保吊装操作的准确性和安全性。
3.3 吊装结束处理：吊装完成后，需要对吊装设备进行归位和清理，确保设备的正常使用。
同时，对吊装过程中可能产生的垃圾和杂物进行清理，保持施工现场的整洁。
四、安全措施4.1 安全防护设施：在进行网架吊装过程中，需要设置安全防护设施，如安全网、警示标志等，以确保施工现场的安全。

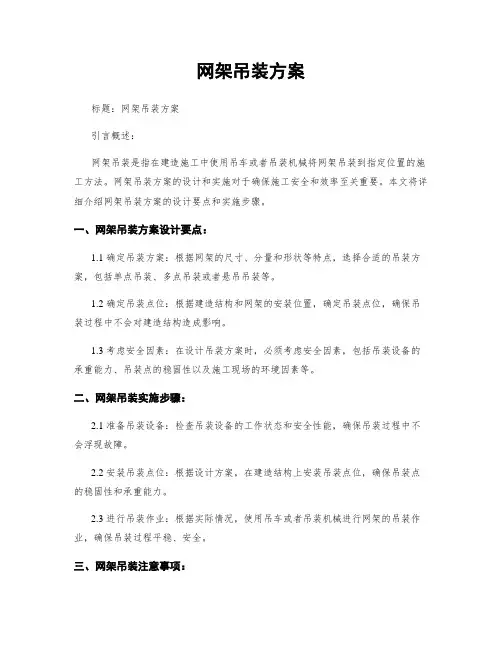

网架吊装方案
网架吊装方案标题：网架吊装方案引言概述：网架吊装是指在建造施工中使用吊车或者吊装机械将网架吊装到指定位置的施工方法。
网架吊装方案的设计和实施对于确保施工安全和效率至关重要。
本文将详细介绍网架吊装方案的设计要点和实施步骤。
一、网架吊装方案设计要点：1.1 确定吊装方案：根据网架的尺寸、分量和形状等特点，选择合适的吊装方案，包括单点吊装、多点吊装或者悬吊吊装等。
1.2 确定吊装点位：根据建造结构和网架的安装位置，确定吊装点位，确保吊装过程中不会对建造结构造成影响。
1.3 考虑安全因素：在设计吊装方案时，必须考虑安全因素，包括吊装设备的承重能力、吊装点的稳固性以及施工现场的环境因素等。
二、网架吊装实施步骤：2.1 准备吊装设备：检查吊装设备的工作状态和安全性能，确保吊装过程中不会浮现故障。
2.2 安装吊装点位：根据设计方案，在建造结构上安装吊装点位，确保吊装点的稳固性和承重能力。
2.3 进行吊装作业：根据实际情况，使用吊车或者吊装机械进行网架的吊装作业，确保吊装过程平稳、安全。
三、网架吊装注意事项：3.1 严格遵守吊装操作规程：吊装作业必须由经过专业培训的操作人员进行，严格遵守吊装操作规程，确保施工安全。
3.2 定期检查吊装设备：定期对吊装设备进行检查和维护，确保吊装设备的工作状态良好。
3.3 防止吊装事故：在吊装作业中，要注意防止吊装事故的发生，如避免超载、防止侧翻等。
四、网架吊装质量控制：4.1 质量检验：在网架吊装完成后，进行质量检验，确保网架安装位置准确、稳固。
4.2 强度检测：对吊装点位和网架连接处进行强度检测，确保吊装的安全性。
4.3 完善记录：对网架吊装过程进行记录，包括吊装方案、吊装设备、吊装作业等，以备日后查阅。
五、网架吊装方案的优化：5.1 技术改进：不断优化吊装方案，采用新技术和设备，提高吊装效率和安全性。
5.2 经验总结：总结各次吊装作业的经验教训，不断改进吊装方案和操作流程。
网架施工专项方案
网架施工专项方案第一章工程概况1.1工程概况根据具体工程具体编制。
1.2施工平面布置根据具体工程具体编制。
1.3施工要求和技术保证条件指导方针：安全第一，质量至上，优化总体配置，确保合同工期，保安全、保质量保信誉地完成合同工期要求。
根据本工程具体特点，钢结构施工的总体思路是“加大管理力度，提高管理层次，提前准备，提前试验，全面铺开，面面独立，层层把关，保证材料供应，加强质量管理，确保一次到位”。
当施工中出现交叉作业时，及时调整施工计划，配合其他工序施工，使整个工程的施工能同步进行，不影响整个工程的总工期。
1、前期测量、放线、定位，配合土建单位对基础进行验收，并办理基础交接手续。
2、认真审核网架施工图、做好图纸技术交底工作。
3、现场具备如下施工条件时，在接到正式开工报告后进场施工。
（1）施工现场：水、电、道路畅通。
（2）施工场内的地面已平并已硬化。
（3）有关勘探资料、交接手续应齐备。
4、按照规范、合同约定及标准进行钢网架结构工程构件制作。
5、主体结构安装及验收；应严格控制各进度节点，在以上五个阶段中（除第1阶段预埋件安装）每个阶段划分好施工段、施工层进行流水施工，认真做好大小流水，工序流水，场地流水的安排、控制工作进度计划。
第二章编制依据2.1编制依据（1）工程所处施工场地状况。
（2）国家现行的施工规范、技术标准及相应的法律法规。
（3）本工程网架设计图纸资料等（4）我公司承担类似工程的建设经验。
（5）本工程设计蓝图。
（6）根据本企业在加工制作、施工安装方面的人力资源、设备机具资源、技术及项目管理能力等方面综合考虑。
（7）依据本企业的质量管理体系、安全健康管理体系的相关程序文件、作业指导书等。
（8）依据国家、行业现行设计与施工技术规范、规程质量标准、安全标准、管理标准等进行编制,但不仅限于这些技术标准。
2.2采用的技术标准和规范此处根据具体工程具体使用不同标准。
第三章施工计划3.1施工进度计划该进度计划是按本工程的有关数据编制，进度计划已根据鸡西市梨树区冬期相应天气进行了相应的调整。
网架专项施工方案
目录一．编制说明二．工程概况三．施工准备四．项目施工组织机构五．钢网架施工组管理职能六．施工方法及技术、质量措施七．质量管理及进度控制措施八．安全及文明施工措施一．编制说明本方案根据本工程网架施工图及以下规范、行业标准编制:《建筑结构荷载规范》（GB50009-2001）《网架结构设计与施工规程》（JGJ7-91）《钢结构设计规范》(GBJ—17—88）《网架结构工程质量检验评定标准》（JGJ78-91)《冷弯薄壁型钢结构规范》（GBJ18—77)《钢网架行业标准》（JGJ75。
1/75。
3-91）《建筑抗震设计规范》(GBJ50011-2001）《建筑钢构焊接规程》（GBJ81-91)《碳素结构钢》（GB700—88)《钢结构工程施工质量验收规范》(GB50205—2001) 《建筑安装工程质量检验评定统一标准》（GBJ300—88）《建设工程施工现场管理规定》《建设工程质量管理办法》《建设工程质量监督管理规定》《建设安全生产监督管理规定》二．工程概况1、工程简介（1）工程名称：广东省委“新一号”网架工程（2）工程地点：广东省委院内（3）建设单位：广东省委筹建办（4）设计单位：深圳市建筑设计研究院(5)结构型式：两向斜放平板双层网架与局部三层组合网架（6）建筑面积：约1100平方米（投影）（7）施工标高：58。
15~62.70米（8）围护装饰：网架构件外包400*400铝板2、网架结构设计施工说明(1）选用螺栓球节点网架：本网架工程由天棚的网架和正前方的主桁架两部分组成，架设高度58.2米,支承条件复杂，主桁架长87米,重80吨，网架跨度不均,最大跨度83.375米,构件外包铝板，形成网格间有规律镂空。
本结构为高强螺栓连接的螺栓球节点网架、施工精度要求高，个别节点为焊接球加强贯通连接，主桁架与主体结构为简支连接，支座采用北方交大专利产品--——球形万向承力钢支座。
（2）网架材质：螺栓球节点采用45#钢；套筒采用20＃钢（≥M33)和Q235(≤M30)；高强螺栓采用40Cr钢；网架杆件、封板、锥头、支座、支托等除特殊说明外均采用Q235钢。
网架吊装专项施工方案完整版
网架吊装专项施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】编号：创新中心续建工程（公共服务平台）项目网架结构吊装专项施工方案编制人：审核人：批准人：日期 :目录一、编制依据工程相关文件创新中心续建工程（公共服务平台）项目网架工程建筑图创新中心续建工程（公共服务平台）项目网架工程结构图网架结构施工方案二、工程概况组织架构机具准备机具设备计划整体安装部署网架安装计划先在地面拼装完成除屋面以外，利用汽车吊吊装屋面上与屋面上预埋板焊接施工方案。
在距楼7m位置进行拼装完成，然后用260t的两辆吊车，共同起吊至屋面。
现场平面图如下:网架的提升网架提升的机具选择网架的提升计划采用两台260吨汽车吊，吊绳尺寸选用22#，吊点为网架下弦部位，出臂顺序为222111，钢丝绳选取6分，经过计算汽车吊吊装网架为31吨，单台汽车吊乘以倍系数负荷为吨。
具体性能表如下：网架提升示意图五、网架单元计算网架单元信息（单元号、截面、长度详见网架结构设计图纸）按“强度应力比”显示单元颜色“绕2轴整体稳定应力比”最大的前 10 个单元的验算结果（所在组合号／情况号）钢丝绳负荷表网架提升过程网架提升试吊试吊过程是全面落实和检验整个吊装方案完善性的重要保证，试吊的目的有三个：一是检验起重设备的安全可靠性，二是检查吊点对网架刚度的影响，三是协调指挥、起吊、观察等操作统一配合的总演习。
网架拼装完毕经检验合格后即可开始网架整体吊装。
吊装前要进行试吊。
试吊的做法：首先将两台吊车缓缓起钩，使网架离开支撑300mm，静止放置1小时。
然后对吊装机具进行全面检查，将所有问题全部解决，确保万无一失。
检查项目包括：1）、网架栓设吊点的吊索绳是否均匀受力；2）、吊索绳是否直接栓设在网架杆件上；3）、吊车站位的地方是否有沉降现象；网架提升①网架提升前一天，收听天气预报，如是大风雨雪天气，第二天禁止吊装。
网架工程安装施工吊装方案
网架工程安装施工吊装方案一、项目概况网架工程是指利用钢结构构件搭建的建筑物和设施，广泛应用于工业厂房、仓库、体育场馆、商业建筑等领域。
在网架工程的施工过程中，吊装是一个非常关键的环节，关系到工程的安全和质量。
因此，编制一份科学合理的吊装方案，对项目顺利开展具有至关重要的作用。
本次施工吊装方案，是针对某一具体的网架工程项目编制的，包括了项目概况、施工组织、设备选择、吊装方案、施工安全等内容。
旨在全面且详细地阐述吊装过程中需要注意的事项和细节，确保吊装作业的安全、高效进行。
二、施工组织1.组织人员吊装作业需要由专业的施工人员来负责，他们要经过专门的培训和考核，具备相应的技能和经验。
在此基础上，要由项目经理、安全员、操作工、监理工程师等人员组成吊装作业的施工组织人员。
2.组织管理在施工现场要有一个清晰的指挥体系，明确各个施工人员的职责和权利，保证各项工作能够有序开展。
对于所需的设备、材料、人力等资源，要提前做出规划和准备，确保施工吊装的顺利进行。
三、设备选择1.吊装机械吊装机械是进行网架工程吊装作业的主要设备，一般包括起重机、吊车、起重索具等。
在挑选吊装机械时，需根据施工现场的具体情况来选择，确保其能够满足工程的要求。
2.作业平台在进行吊装作业时，需要有一个稳固的作业平台，以便安全地进行操作。
对于较高的位置，还需要建立合适的支撑结构，确保吊装作业的安全进行。
3.安全防护设备在吊装作业中，施工人员需要佩戴相关的安全防护用品，包括安全带、头盔、手套等。
另外，还需要设置安全警示标识、围栏和警戒线，以防止工地人员和外来人员误入施工区域。
四、吊装方案在进行网架工程吊装作业时，需要制定详细的吊装方案，包括施工程序、具体操作方法、施工安全等内容。
以下是本次施工吊装方案的具体内容：1.确认吊装位置在进行吊装作业之前，首先需要确认好吊装位置，确保起重机械能够正常操作。
对于需要移动的构件，还需进行相关的测量和标记，确定其准确的位置和方向。
钢网架专项吊装方案
一、工程概况本项目为某大型工业厂房的钢网架吊装工程，厂房建筑面积为10,000平方米，主体结构为钢网架结构，网架采用螺栓球节点连接，屋面采用彩钢板，地面采用C30混凝土。
钢网架总重量约为500吨，最大单件重量为15吨。
二、吊装方案设计1. 吊装设备选择根据工程实际情况，选择以下吊装设备：- 主吊设备：履带式起重机，额定起重量为100吨，主臂长度为60米。
- 辅助吊装设备：汽车吊，额定起重量为20吨，主臂长度为30米。
2. 吊装工艺采用高空散装法进行吊装，具体步骤如下：（1）地面组装：将网架构件按照设计要求在地面进行组装，确保各构件尺寸准确，焊接质量符合规范要求。
（2）起吊：使用履带式起重机将组装好的网架构件逐件起吊，通过辅助吊装设备进行配合，将构件吊装至指定位置。
（3）就位：将起吊的网架构件缓慢放置到预定的支座上，确保就位准确。
（4）连接：使用高强度螺栓将网架构件连接牢固，并进行紧固。
3. 吊装顺序按照以下顺序进行吊装：（1）先吊装网架的角钢和支撑结构。
（2）再吊装网架的上弦和下弦。
（3）最后吊装网架的节点球。
4. 安全措施（1）吊装前，对吊装设备进行检查和维护，确保设备安全可靠。
（2）吊装过程中，设置安全警戒线，禁止无关人员进入吊装区域。
（3）吊装人员必须穿戴安全帽、安全带等防护用品。
（4）吊装过程中，密切注意吊装设备的运行状态，确保吊装安全。
三、施工进度安排1. 吊装准备：5天2. 吊装施工：15天3. 紧固螺栓：3天4. 验收：2天总计：25天四、结语本钢网架专项吊装方案充分考虑了工程实际情况，制定了合理的吊装工艺和施工进度安排，确保吊装施工安全、高效、优质地完成。
在施工过程中，我们将严格按照方案执行，确保工程顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：
创新中心续建工程（公共服务平台）项目网架结构吊装专项施工方案
编制人：
审核人：
批准人：
日期 :
目录
一、编制依据
工程相关文件
创新中心续建工程（公共服务平台）项目网架工程建筑图
创新中心续建工程（公共服务平台）项目网架工程结构图
网架结构施工方案
二、工程概况
组织架构
机具准备
机具设备计划
整体安装部署
网架安装计划先在地面拼装完成除屋面以外，利用汽车吊吊装屋面上与屋面上预埋板焊接施工方案。
在距楼7m位置进行拼装完成，然后用260t的两辆吊车，共同起吊至屋面。
现场平面图如下:
网架的提升
网架提升的机具选择
网架的提升计划采用两台260吨汽车吊，吊绳尺寸选用22#，吊点为网架下弦部位，出臂顺序为222111，钢丝绳选取6分，经过计算汽车吊吊装网架为31吨，单台汽车吊乘以倍系数负荷为吨。
具体性能表如下：
网架提升示意图
五、网架单元计算
网架单元信息（单元号、截面、长度详见网架结构设计图纸）
按“强度应力比”显示单元颜色
“绕2轴整体稳定应力比”最大的前 10 个单元的验算结果（所在组合号／情况号）
钢丝绳负荷表
网架提升过程
网架提升试吊
试吊过程是全面落实和检验整个吊装方案完善性的重要保证，试吊的目的有三个：一是检验起重设备的安全可靠性，二是检查吊点对网架刚度的影响，三是协调指挥、起吊、观察等操作统一配合的总演习。
网架拼装完毕经检验合格后即可开始网架整体吊装。
吊装前要进行试吊。
试吊的做法：首先将两台吊车缓缓起钩，使网架离开支撑300mm，静止放置1小时。
然后对吊装机具进行全面检查，将所有问题全部解决，确保万无一失。
检查项目包括：
1）、网架栓设吊点的吊索绳是否均匀受力；
2）、吊索绳是否直接栓设在网架杆件上；
3）、吊车站位的地方是否有沉降现象；
网架提升
①网架提升前一天，收听天气预报，如是大风雨雪天气，第二天禁止吊装。
②在一切准备工作完成后，按照提升组织机构进行分工，设专职总指挥一人，观察员若干名，分工明确，责任到人，即可起吊。
网架在吊装过程中应保证做到同步起吊，须由专职人员统一指挥。
网架整体吊离地面1000mm时应停止下来，及时检查各吊点处的实际受力状况及各锚固点安全程度，检查完毕后匀速起吊,确保相邻两个吊装点升差值控制在100mm 以内。
起吊时两台吊车要匀速上升，为避免网架吊装过程中，提升不同步，每次提升1000mm，就停下来，检查网架的整体标高，进行微调后，再继续网架提升，将网架吊装到预定位置，将网架支撑牢固。
③网架下降同上升一样，每下降1000mm进行调整，直到放到指定位置。
本次吊装才算全部完成。
网架就位支撑
网架提升到要求的高度后，一侧放在D轴柱顶与预埋板焊接，一侧放在G轴的混凝土柱上与预埋板焊接。
焊接完毕解开钢丝绳。
六、营业执照及税务登记证
1.营业执照
2.税务登记证。
