VC60B兆欧表说明书
兆欧表的使用方法
兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。
o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。
注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。
，2、检查被测电气设备和电路，看是否已全部切断电源。
绝对不允许设备和线路带电时用兆欧表去测量。
3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。
(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。
2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。
保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。
“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。
3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。
通常都要摇动一分钟后，待指针稳定下来再读数。
如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。
若测量中发现指针指零，应立即停止摇动手柄。
4、测量完毕，应对设备充分放电，否则容易引起触电事故。
5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。
VC60B+绝缘电阻测试仪说明书
VC60B+/VC60D+/VC60E+使用说明书第一章1、概述 (1)2、外观说明 (1)3、技术特性 (2)4、操作说明 (4)5、绝缘电阻测量方法 (5)6、安全注意事项 (5)7、仪表的成套性 (6)第二章1、概述 (7)2、外观说明 (7)3、技术特性 (8)4、操作说明 (10)5、绝缘电阻测量方法 (11)6、安全注意事项 (11)7、仪表的成套性 (12)8、故障排除 (12)第一章VC60B+一、概述VC60B+数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、外观说明1、2、3、4。
5、电阻量程选择开关（RANGE）。
6、电源开关：自锁式电源开关（POWER）。
7、高压提示：LED显示。
8、测试按钮。
9、LCD显示器：显示测量数据及单位符号。
10、仪表型号。
11、L：接被测线路端插孔。
12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。
13、ACV:交流电压测试输入端。
14、E：接被测对象的地端插孔。
15。
三、技术特性1、一般特性（1）显示：84.8×59.8mm LCD显示，最大显示“1999”。
（2）超量程指示：超上限时仅最高位显示“1”。
（3）供电：5#电池LR6（1.5V）×6（可外接电源适配器）电压不足时具有欠压指示。
具备自动关机功能（开机后约15分钟）。
（4）功耗：测试空载时耗电<300mw。
（5）使用环境：温度0℃-40℃,湿度30%RH-85%RH .（6）外形尺寸：175（L）x110（W）x70（D）mm。
兆欧表说明书
VC60B+/VC60D+/VC60E+使用说明书第一章1、概述 (1)2、外观说明 (1)3、技术特性 (2)4、操作说明 (4)5、绝缘电阻测量方法 (5)6、安全注意事项 (5)7、仪表的成套性 (6)第二章1、概述 (7)2、外观说明 (7)3、技术特性 (8)4、操作说明 (10)5、绝缘电阻测量方法 (11)6、安全注意事项 (11)7、仪表的成套性 (12)8、故障排除 (12)第一章VC60B+一、概述VC60B+数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、外观说明1、2、3、4、。
5、电阻量程选择开关（RANGE）。
6、电源开关：自锁式电源开关（POWER）。
7、高压提示：LED显示。
8、测试按钮。
9、LCD显示器：显示测量数据及单位符号。
10、仪表型号。
11、L：接被测线路端插孔。
12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔。
13、ACV:交流电压测试输入端。
14、E：接被测对象的地端插孔。
15。
三、技术特性1、一般特性（1）显示：84.8×59.8mm LCD显示，最大显示“1999”。
（2）超量程指示：超上限时仅最高位显示“1”。
（3）供电：5#电池LR6（1.5V）×6（可外接电源适配器）电压不足时具有欠压指示。
具备自动关机功能（开机后约15分钟）。
（4）功耗：测试空载时耗电<300mw。
（5）使用环境：温度0℃-40℃,湿度30%RH-85%RH . （6）外形尺寸：175（L）x110（W）x70（D）mm。
兆欧表使用方法及注意事项
兆欧表使用方法及注意事项一、兆欧表的概述兆欧表（Megohmmeter）是一种用于测量电阻值超过1000兆欧（MΩ）的电器或设备的仪器。
它主要用于测试绝缘材料和设备的绝缘电阻，以确保其正常工作。
在本文中，我们将介绍兆欧表的使用方法及注意事项。
二、兆欧表的使用方法1. 准备工作在使用兆欧表之前，需要先进行一些准备工作：•确保所测量的设备或电器已经断开电源，并且处于安全状态。
•检查兆欧表是否处于正常工作状态，包括电池电量、连接线是否完好等。
2. 连接测量对象将兆欧表的测试引线连接到待测设备或电器上。
通常情况下，红色引线连接到正极，黑色引线连接到负极。
3. 设置测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。
通常兆欧表提供多个档位供选择，可以根据需要进行调整。
4. 进行测量按下兆欧表上的测量按钮，开始进行测量。
在测量过程中，兆欧表会向待测设备或电器施加一定的电压，并测量其绝缘电阻值。
5. 记录和分析数据当测量完成后，将测得的绝缘电阻值记录下来，并进行必要的数据分析。
根据设备或电器的要求，判断其绝缘状况是否正常。
6. 清理和存储在使用兆欧表结束后，需要清理测试引线，并将仪器妥善存放在干燥、防尘的环境中，以保证其长期可靠性。
三、兆欧表的注意事项在使用兆欧表时，需要注意以下几点：1. 安全操作•在进行任何操作之前，请确保设备或电器已经断开电源，并且处于安全状态。
•使用合适的个人防护装备，如绝缘手套、护目镜等。
•避免在潮湿或高温环境下使用兆欧表。
2. 正确选择测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。
选择过小的范围可能导致测量结果不准确，选择过大的范围可能降低测量的灵敏度。
3. 避免电压过高在使用兆欧表时，需要根据设备或电器的要求设置合适的测试电压。
过高的电压可能会损坏设备或电器。
4. 防止误操作在操作兆欧表时，需要遵循正确的步骤，并注意避免误操作。
不要将测试引线接触到其他金属物质，以免干扰测量结果。

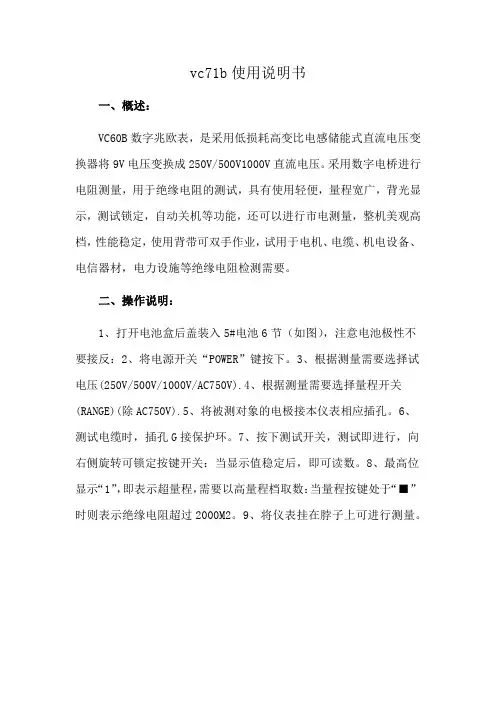

vc71b使用说明书
vc71b使用说明书
一、概述：
VC60B数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V1000V直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、操作说明：
1、打开电池盒后盖装入5#电池6节（如图），注意电池极性不要接反：
2、将电源开关“POWER”键按下。
3、根据测量需要选择试电压(250V/500V/1000V/AC750V).
4、根据测量需要选择量程开关(RANGE)(除AC750V).
5、将被测对象的电极接本仪表相应插孔。
6、测试电缆时，插孔G接保护环。
7、按下测试开关，测试即进行，向右侧旋转可锁定按键开关：当显示值稳定后，即可读数。
8、最高位显示“1”，即表示超量程，需要以高量程档取数：当量程按键处于“■”时则表示绝缘电阻超过2000M2。
9、将仪表挂在脖子上可进行测量。
兆欧表使用说明
兆欧表(摇表)用来测量在高电压的情况下的电阻值，称为绝缘电阻
兆欧表的使用方法及要求
1.
测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/m i n，指针应指向无穷大（∞），否则说明兆欧表有故障。
2.
测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
3.
测量时必须正确接线。
兆欧表共有3个接线端（L、E、G）。
测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。
4.
兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
摇动兆欧表后，各接线柱之间不能短接，以免损坏。
VC60D+数字兆欧表使用方法
VC60D+数字兆欧表使用方法
一、外观说明
二、使用步骤
1、打开电池盒后盖装入5#电池8节（如图），注意电池极性不要接反；
2、将电源开关“POWER”键按下
3、根据测量需要选择测试电压（VC60D+有1000V/2500V供选择）
4、根据测量需要选择量程开关
5、仪表接线：
L：高压输出端，通过专用电缆接至被测线路，例如：接至被测电机的绕组，电缆的线芯。
G：保护端，它接至三电级的保护端，消除被测表面泄漏效应。
E：称为地端，接至被测物体的地、零端。
例如：接至被测电极的外壳金属，变压器的铁芯，电缆的屏蔽层，以及接大地、人工放电棒。
6、按下测试开关，测试即进行，当显示值稳定后即可读值，读值完毕松开测试开关。
7、如果仅最高位显示“1”即表示超量程，需要以高量程挡取数。
五、绝缘电阻测量方法
六、安全注意事项
1、请注意安全！L为高压输出端！E端必须接大地，被测对像应脱离电网，并经过人工放电证明安全方可
接线或拆线！在测试过程中应尽量避免高压打火放电！频繁打火容易引起仪表故障。
2、在进行测试时，如出现读数不稳定可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”端接到被
测物的屏蔽端，即可使读数稳定。
VC60B+绝缘电阻测试仪说明书
VC60B +/VC60D +/VC60E +使用说明书第一章1、 概述................................................1 2、 外观说明..........................................1 3、 技术特性..........................................2 4、 操作说明..........................................4 5、 绝缘电阻测量方法..............................5 6、 安全注意事项....................................5 7、 仪表的成套性 (6)第二章1、 概述................................................7 2、 外观说明..........................................7 3、 技术特性..........................................8 4、 操作说明..........................................10 5、 绝缘电阻测量方法..............................11 6、 安全注意事项....................................11 7、 仪表的成套性....................................12 8、 故障排除 (12)第一章 VC60B +一、概述VC60B +数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V 电压变换成250V/500V/1000V 直流电压。
采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
