80开关、综保及真空馈电开关的结构原理及其常见故障的处理资料
80开关工作原理详解解析
1996年技工学校井下电钳专业毕业后，进入煤矿从事防爆低压电器设备的维修工作，至今已有16年了。
16年来，从一个什么也不懂的新工人，到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。
这期间，走了不少的弯路。
每当我遇到疑难问题，想从书上找到答案的时候，却找不到关于维修防爆开关的图书，而网上的资料也是少之又少。
只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。
为了让在煤矿工作的电工朋友们，尤其是新进入煤矿的电工朋友，尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。
我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。
我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。
目前考虑是这些，以后根据情况可能还会增加。
这将是一个漫长的过程，所以也请你耐心的等候，没事就来看看。
这套教程会不断的更新……总目录34510、矿用隔爆型移动变电站原理与维修11、对《煤矿电器原理与维修》系列教程编写的一次总结煤矿防爆开关简述【2011年12月14日】最近几天比较忙，所以没能及时的更新帖子，让大家久等了。
那么现在就开讲吧。
从哪里开始呢？就从防爆开关的作用开始吧。
我想可能很多坛友都知道防爆开关的作用，但是我还是要讲一下的。
因为我刚开始参加工作的时候，很长一段时间，都不知道这些防爆开关的具体用途。
每天都在修开关，学习这些开关的原理、结构、维修方法。
但是就是不知道它们是做什么用的。
因为我不下井。
防爆开关的用途防爆开关的作用，就像我们家里的开关用来开灯、关电灯一样。
主要用于接通与断开井下用电设备的电源，像耙装机电机、绞车电机、皮带机电机等。
有的坛友疑惑了，我们家里的开关这么小，而这里的开关怎么这么大，还有个笨重的外壳？家里的开关只有一对触点，而这个开关里面怎么这么多原件？我们知道，煤矿井下经常会有瓦斯涌出，瓦斯属于易燃气体，当瓦斯的浓度在5%～16% 且氧气浓度达到12%以上，在这样的环境中，万一出现明火，就会引起爆炸。
QBZ-80开关的保护电路
最常见的故障是KDB综保有问题，导致3--4节点不通，维修方法是更换综保；此故障判断方法是将3--4直接打过线，控制回路接通时即可吸合。
其次是换向器故障，故障表现是电机单相、控制变压器无电，维修方法是更换换向器。
还有保险丝、控制变压器故障，上电烧保险或无电压输出，处理方法是更换保险丝、变压器；停止按钮常闭触电接触不良或散架，导致控制回路不通，处理方法是恢复停止按钮或控制线路；接触器打机枪、不吸合，而控制电压和控制回路都正常时，更换接触器。
上面这张图，是QBZ开关的接线室内接线装置的布置图。
X1、X2、X3是电源接线柱。
D1、D2、D3是负荷接线柱。
中间的小的1-9和di 是控制线接线柱。
使用时，我们将电源电缆通过喇叭口引入接线室内，然后将3根芯线接到电源接线柱上。
煤矿电缆一般都是3+1的四芯电缆线。
即三根电源导线和一个接地导线。
接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）。
D1、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后。
主电路我们就接完了。
控制电路的连接就是图中1、2、8、13、9、di 接线柱的连接。
如果是本地控制（就是使用开关本身的启动和控制按钮控制），将2号和9号接线柱相连后，再与接线室内的接地接线柱连接就可以了。
连接好电源线和负载线之后，首先从上一级开关的馈电开关给QBZ开关送上电，然后将QBZ 开关的隔离开关打到“正传”或“反转”的位置，（如下图）在按下启动按钮，被控制的设备就可工作了。
停止的时候，停止的时候，只需要按下停止按钮，本控制的设备就可以停止工作。
在设备长时间不使用，或进行设备检修时，要将隔离开关旋转到“分闸”位置。
注意：隔离开关在从合闸位置旋转到“分闸”的过程中，要按住停止按钮，否则你是扳不动隔离开关的。
这是开关“五防”功能里的其中一种，作用是防止带负荷分离隔离开关。
所以，当你扳隔离开关扳不动的时候，一定要看看是不是忘了按停止按钮，或者是没有按到位。

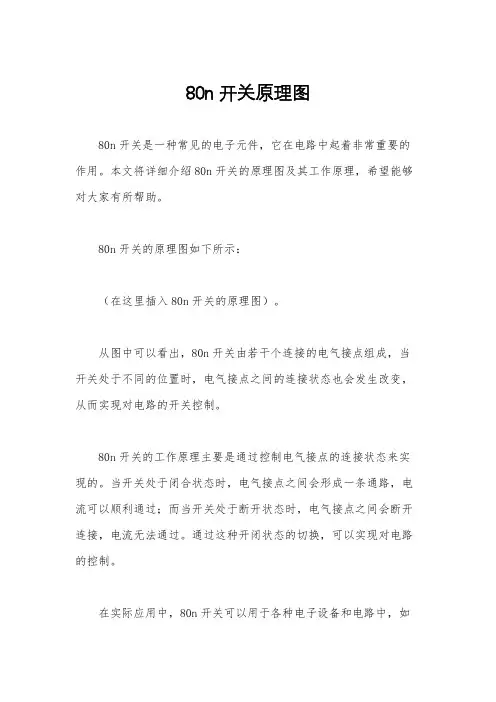

80n开关原理图
80n开关原理图
80n开关是一种常见的电子元件，它在电路中起着非常重要的作用。
本文将详细介绍80n开关的原理图及其工作原理，希望能够对大家有所帮助。
80n开关的原理图如下所示：
（在这里插入80n开关的原理图）。
从图中可以看出，80n开关由若干个连接的电气接点组成，当开关处于不同的位置时，电气接点之间的连接状态也会发生改变，从而实现对电路的开关控制。
80n开关的工作原理主要是通过控制电气接点的连接状态来实现的。
当开关处于闭合状态时，电气接点之间会形成一条通路，电流可以顺利通过；而当开关处于断开状态时，电气接点之间会断开连接，电流无法通过。
通过这种开闭状态的切换，可以实现对电路的控制。
在实际应用中，80n开关可以用于各种电子设备和电路中，如
电源开关、信号选择开关等。
它的作用不仅仅是简单的开关控制，
还可以实现电路的切换、信号的选择等功能。
除了常见的机械式80n开关外，还有许多其他类型的80n开关，如触摸式80n开关、感应式80n开关等，它们都有着各自不同的工
作原理和特点，但本质上都是通过控制电气接点的连接状态来实现
对电路的控制。
总的来说，80n开关是一种非常重要的电子元件，它在电路中
起着至关重要的作用。
通过对80n开关的原理图和工作原理的了解，我们可以更好地理解它在电路中的应用，为电子设备的设计和维护
提供更多的参考和帮助。
希望本文对大家有所帮助，谢谢阅读！。
80开关-可逆-三联按钮-远近控--原理详解
80开关原理详解图一QBZ-80、120、225内部结构图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通断开而工作的。
大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断再看下图：图四图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图十接触器控制原理图图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
再对比一下，发现图十比图八又多了一个元件，按钮SB2。
他的实物如图十一。
正常情况下，按钮SB2是接通的，KM 接触器的线圈可以正常工作。
当按下SB2时，SB2断开，从而断开了KM线圈的回路。
线圈断电，接触器的真空管触点和常开辅助触点全部断开。
电路回到初始状态。
图十一图十四中间继电器图十二图十二是前面几个原理图汇总起来的一张完整的电路图。

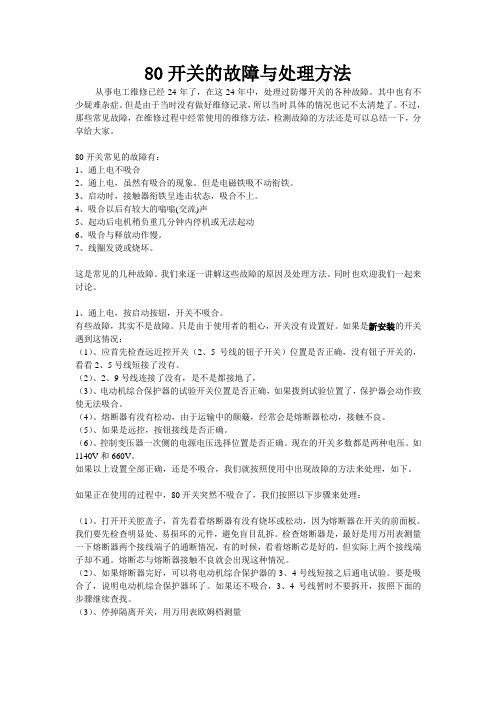

80开关故障与处理
80开关的故障与处理方法从事电工维修已经24年了，在这24年中，处理过防爆开关的各种故障。
其中也有不少疑难杂症。
但是由于当时没有做好维修记录，所以当时具体的情况也记不太清楚了。
不过，那些常见故障，在维修过程中经常使用的维修方法，检测故障的方法还是可以总结一下，分享给大家。
80开关常见的故障有：1、通上电不吸合2、通上电，虽然有吸合的现象。
但是电磁铁吸不动衔铁。
3、启动时，接触器衔铁呈连击状态，吸合不上。
4、吸合以后有较大的嗡嗡(交流)声5、起动后电机稍负重几分钟内停机或无法起动6、吸合与释放动作慢。
7、线圈发烫或烧坏。
这是常见的几种故障。
我们来逐一讲解这些故障的原因及处理方法。
同时也欢迎我们一起来讨论。
1、通上电，按启动按钮，开关不吸合。
有些故障，其实不是故障。
只是由于使用者的粗心，开关没有设置好。
如果是新安装的开关遇到这情况：（1）、应首先检查远近控开关（2、5号线的钮子开关）位置是否正确，没有钮子开关的，看看2、5号线短接了没有。
（2）、2、9号线连接了没有，是不是都接地了，（3）、电动机综合保护器的试验开关位置是否正确，如果拨到试验位置了，保护器会动作致使无法吸合。
（4）、熔断器有没有松动，由于运输中的颠簸，经常会是熔断器松动，接触不良。
（5）、如果是远控，按钮接线是否正确。
（6）、控制变压器一次侧的电源电压选择位置是否正确。
现在的开关多数都是两种电压。
如1140V和660V。
如果以上设置全部正确，还是不吸合，我们就按照使用中出现故障的方法来处理，如下。
如果正在使用的过程中，80开关突然不吸合了，我们按照以下步骤来处理：（1）、打开开关腔盖子，首先看看熔断器有没有烧坏或松动，因为熔断器在开关的前面板。
我们要先检查明显处、易损坏的元件，避免盲目乱拆。
检查熔断器是，最好是用万用表测量一下熔断器两个接线端子的通断情况，有的时候，看着熔断芯是好的，但实际上两个接线端子却不通。
熔断芯与熔断器接触不良就会出现这种情况。
QBZ-80开关原理图详解
QBZ-80、120、225开关原理与维修教程图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
80开关_带图示解读
好了，今天就说这些吧，下次将开始讲80开关的原理……这一节我们介绍QBZ-80、120、225三种（即QBZ-80、QBZ-120、QBZ-225）防爆磁力启动器原理与维修。
因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同。
QBZ-80最大可以控制额定电流80A的设备、QBZ-120最大可以控制额定电流120A的设备。
就像大人与小孩，虽然他们的力气不一样，大人可以搬起更重的东西，小孩只能搬比较轻的东西。
但是内部器官以及外部特征都是一样的。
首先，说一下型号的含义：QBZ-80/1140(660) 、QBZ-120/660(380) 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q：启动器B：隔爆型Z：真空（是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80：额定电流80A （最大可以控制额定电流是80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是1140V或660V的设备，需要通过调整接线，稍后详解）开关的外部结构及功能上面这张图片，就是常见的80开关，不同厂家生产的开关，可能在外形及内部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你也知道怎么回事。
按照图上指示的各部件的名称，我们一一讲解。
1、接线腔：打开这个盖子，你就会看到里面有6个大接线柱和几个小接线柱，六个大接线柱有三个是进电源的，另外三个是接负载的。
几个小接线柱是接远程控制线的。
2、电源进线喇叭口：电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口），他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
80开关(精)
BQD-80开关电气说明一、技术参数、主要结构、性能及工作原理1、主要技术参数：额定工作电压：1140V(660V)，三相，50HZ ；额定工作电流：80A 。
2、起动器主要有交流接触器，隔离换向开关，控制变压器，控制按钮，熔断器，保护组件及隔爆外壳组成。
3、JDB 电子综合保护器有过载，短路，数断相，漏电闭锁的保护功能，其保护性能如表：名称序号整定电流倍数动作时间起始状态复位方式复位时间过载保护1 1.05 长期不动作2 1.2 5min<t<20min 热态（1）自动<2min3 1.5 1min<t<3min 热态自动<2min4 6.0 8s<t<16s 冷态自动<2min短路保护5 8 - 10 瞬动<100ms200 - 400ms冷态（2）手动断相保护 6 一线断相时，其余两相为1.05倍整定电流倍数,动作时间8秒漏电闭锁7 22+5KΩ(660V时)；40+8KΩ（1140 V时）8 漏电检查电流小于2mA (3)4、工作原理1）漏电检测：把隔离换向开关打向“合”的位置，控制变压器得电，次级输出36V，JDB综保得电，漏电检测电路投入工作，漏电检测输入端子33#线经过KA2、KM3常闭触点，对电机及相关线路进行漏电电阻检测，当电机及相关线路绝缘电阻大于漏电闭锁值（1140＞40K；660V＞22K）时，JDB的综保的执行继电器为吸合状态，常开触点闭合，JDB综保的3#、4#端子闭合，准予启动。
反之，当绝缘电阻值小于漏电闭锁值时，JDB综保执行继电器为释放状态，JDB综保的3#、4#端子打开，拒绝启动。
这时需要检查线路及电机，排除故障。
2）正常起动：按下启动按钮，中间继电器（KA）得电吸合，常闭触点（KA2）打开，切断漏电检测回路。
常开触点（KA1）闭合，接触器KM得电吸合，起动器正常起动，KM2打开，实现自保，维持正常吸合。
QBZ-80系列开关
吸合，真空接触器吸合。真空接触器吸合以后，与33号线连接的KM3和ZJ2
常闭接点断开，切断了JDB的漏电检查回路。这时，即使设备漏电，80开关
也不会跳闸。这时的漏电保护由80开关上一级的馈电开关来完成。
这种在开关合闸之前首先检查设备绝缘情况，绝缘低于要求时，开关不
能合闸的功能叫做漏电闭锁。大家一定要和漏电保护区分开来。
1、通上电不吸合 2、通上电，虽然有吸合的现象。但是电磁
铁吸不动衔铁。 3、启动时，接触器衔铁呈连击状态，吸合
不上。 4、吸合以后有较大的嗡嗡(交流)声。 5、线圈发烫或烧坏 6、启动后，运行一段时间就跳闸 。
1.1、通上电按启动按钮开关不吸合
有些故障，是由于使用者的粗心，开关没有设置好。 如果是新安装的开关遇到这情况： （1）、应首先检查远近控开关（2、5号线的钮子开关） 位置是否正确，没有钮子开关的，看看2、5号线短接了没 有。 （2）、2、9号线连接了没有，是不是都接地了， （3）、电动机综合保护器的试验开关位置是否正确， 如果拨到试验位置了，保护器会动作致使无法吸合。 （4）、熔断器有没有松动，由于运输中的颠簸，经常 会是熔断器松动，接触不良。 （5）、如果是远控，按钮接线是否正确。 （6）、控制变压器一次侧的电源电压选择位置是否正 确。现在的开关多数都是两种电压。如1140V和660V。
电动机综合保护
电动机综合保护器在使用 中的安装接线如原理图中 红线所圈的地方。保护器 的底端是三个电流互感器 （本图中 底部黑色的塑料 壳内），三条铜排穿过电 流互感器线圈，铜排的一 端与真空接触器的主触点 连接，另一端与负荷接线 端子U、V、W相连（原理 图中 1#红圈。这样保护 器就可以对主回路中的电 流进行取样。
接线腔内部结构
80开关常见故障及处理方法
80开关概述
11、主要用途及适用范围 QJZ-80/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危 险气体（甲烷）和煤尘的矿井中。在交流50Hz，额定电压1140V、660V或380V的供电系统中、 控制额定电流至200A、120A、80A、60A、30A、的三相鼠笼式异步电动机的直接起动、停止， 同时对电动机及有关线路进行保护。
6)建议每班运行前，通过模拟试验功能对起动器的保护功能进行检查，确认 正常可靠后再投入运行。 7)起动器使用过程中不得用电缆接地芯线作本质安全控制回路的控制线。2、
2、维护检修 1)起动器的维护和检查按照《煤矿安全规程》以及《煤矿设备完好标准》进 行。 2)开关在使用中应定期检查主回路连接导线的绝缘状态及导线连接点的状态， 如发现导线绝缘降低或连接不紧固应及时更换导线或紧固连接螺钉,防止母 线因绝缘老化发热或连接部位松动引起主回路发热导致烧毁的事故发生。 3)应对隔爆结构，隔爆面完好程度及隔爆间隙定期检查，防止在使用过程中 因磕碰划伤损坏隔爆面或因变形影响隔爆结构、隔爆间隙导致失爆事故的发 生。发现隔爆结构有损坏时应停止使用，隔爆面要定期涂204-1防锈油。 4)保护器一般不需要维修。一旦发生误动，拒动等不正常现象，首先检查整 定值是否适当，然后检查控制线路是否存在短路、断路，接插件接触是否良 好，也可以采用互换件替代法判断故障点，从而判断保护是否正常。
7)检修时注意不要碰坏隔爆面，接线箱盖、电缆压线板的螺栓要紧固，不得 丢失引入装置中的密封圈、金属堵板。不用的引入装置要可靠封堵。
8)定期清除外壳上的污垢、煤尘;检查外壳有无损坏，紧固件是否松动:电缆 引入装置是否完好，电缆是否松动:检查操作按钮是否灵活可靠，显示灯是 否正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 熟悉掌握开关的原理及开关简单故障的诊断与处理， 从而在实际工作中减少开关的 标 故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的 重点：QBZ-80N 真空电磁启动器的技术参数、结构原理。
难点：QBZ-80N 真空电磁启动器的技术参数、结构原理。
第一节执行标准及特点QBZ-80、120、200/1140（ 660 ）矿用隔爆型真空电磁起动器（简称起动器）执行标准为 Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为 “Exdl ”。
起动器采用快开门结构，结构简单合理， 操作方便, 本体采用立板式，使用简单的控制线路，便于维护。
起动器远 距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测 等保护功能。
第二节主要用途及适用范围QBZ-80、120、200/1140（660） 矿用隔爆型真空电磁起 动器（以下简称起动器）适用于控制交流50HZ 、电压为1140V 或660V 、容量在296KVA 以下的防爆电气设备（如：水泵、 局部扇风机等）。
可用于煤矿井下或其它周围空气中含有爆炸 性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有 腐蚀金属和破坏绝缘的活动性化学物质。
第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数 由阿第- 节QBZ-80开关简介及工作原理学1学时时 教学 课堂主要教学内容环节教学程序 时间分配设计教 学内 容简要介绍 QBZ-80开关5分 的特点、用 钟途、使用范围理解QBZ-80型号含义 5分示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ —80/1140 （660 ）。
1.0///l+a寻亠^ 2OnHi ri从劑庖朿派幵ftft R«tr< 2rnin1.5(1^-3) min从削陵电施幵鮒自M< Zniiin6.0aS— 16s Fts*< Zmiim起幼為的3®工各彳呆护动彳乍时间额足电流倍数勒始状态8-10< 200 400 > ms从屢屯流川始口动第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作;电源电压超过或达到额定值的10%时允许短时工作。
起动器的技术参数A |- 1/«J i Li J I ■ h 1-J ffiJ A st lk_VA >沁虬貝』 1 1^1 ov66OX/QBZ-BO/1 lao «66 0 J O BO JL 1 B各aQE3Z - 1 20/ 1 丄斗O 1 石石Q JDLO21 L-=* O f aD200N劭E 1 1了解80开关的技术参基本印象10分钟电沆倍数动作时何雄始认态見也方K任怠网和1150< SOnnim以［皮电流幵殆第六节结构原理第五节外形尺寸重量：68 kg了解外形尺5分寸，实际以钟现场实测为准尺寸：790 X560 X645QBZ-80、120/1140 (660 ) D 外形图I m1I 4U u WV* D P卜阳30结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB 得电，漏电检测开始。
当主回路对地绝缘电阻符合要求时，JDB 内继电器工作，常开点3、4接通，真空接触器可投入使用，否则接触器不能投入使用。
当就地自控或集中控制时，按下启动本部分为重分点，职工必钟须对开关内部结构有深刻理解，各元件功能和状态必须认识清楚。
工作原理讲解要一点一点进行，遇按钮SB1,ZJ吸合，36V电源经ZJ1接点，使真空接触器线圈KM (CKJ)吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33号线进入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。
运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ 的供电线路，使真空接触器KM立即分断。
停止时，按下停止按钮SB2, ZJ断电，ZJ1打开，真空接触器KM断开，停止对电机供电。
原理及电流整定：保护器由传感组件、保护插件和面板等组成。
面板上设有电流整定波段开关、高低档拔动开关、试验拔动开关及接线端子。
传感器组件电路由电流互感器A、B、C，电阻器R1-R9，电容器C3-C5，二极管D3、D5、D6、D10-D15 等组成。
通过电流互感器和取样电阻R1-R6电流信号转变成电压信号，再经过二极管D3、D5、D6整流和C3-C5滤波变成直流信号电压，它基本上与互感器一次侧电流成正比例关系。
信号电压经波段开关输出。
D10-D15 —组成断相检测电路，当某一相无电流，该相取样电路相接的那端电位升高，经稳压管、波段开关SA和电阻IR1-IR11组成了电流整定电路，它利用到职工听不懂或者无法理解的要及时记录下来反复讲解。
|1?B K"、y 225电动扌儿琳令也2护器也气娠理遁三极管输出断相信号串联电阻的分压作用使得整定在任一档时都能保证在额定负载 时输出同样的信号电压VA 。
（面板上A 点）过载保护：过载保护电路由信号比较放大电路，延时电路、定时鉴幅 电路等组成。
在额定负载下，VA 信号电压为+3V ，它与设定的 比较电压3V 相平衡。
因而输出端VB （面板上B 点）也为0V 。
运算放大器11 脚输出为高电平。
当发生过载时，VA 信号电压升高。
1.2倍过载时，VA 为 3.6V,VB 为3V （此电压由22K 可调电位器调整）经过由R28、 R24、D16、C1组成的延时电路延时约5-20分钟，充电到12 脚的门槛电压，11脚输出变为低电平，经D17使三级管Q1截 止，继电器K 释放，电磁起动器跳闸，电动机得到保护。
当1.5倍过载时，VA 为4.5V,VB 为7.5V ，经过由R28、DB8、 D16、C1组成的延时电路约延时1-3分钟，充电到12脚的门槛 电压，11脚输出变为低电平，Q1截止，继电器K 释放，起动器 跳闸，保护了电动机。
18V ，它直接经DB5、R26、D16向C1充电，如果电动机起动 正常，则VA 很快降低为额定负载下的信号电压，如果电动机经 8-16秒仍未能起动，由C1充电到13脚的门槛电压，输出变为，［过载保护M 在股立皱核卜，11压为它与设足的比较电泾3V 相平舫窝而続出胃？阳< WtS i:B ■J；也为0V 匚运算放大器伯卿输出为崙电邙。
肖雄主过拔时,VA 信号电丹屮咼匚1.2倩过揑比.VA 为*■3.6VVB 为3V ｛此电压由22K 可调电位器调赛〉聲过申R28、 指 R24. D16. C1 fllfS 的延时电路延时约洛20分沖.充电到13 _|J>J 牌的门檻电床.门脚输出变为低电平，经D17锲三级管CM -—低电平，Q1截止，继电器K释放，起动器跳闸，保护电动机免于烧毁。
当电机保护动作后，主电路断电，VA信号电压回零，VB输出为零，电容C1上的电压通过R22、DB8、R28放电，约2分钟后，11脚输出变为高电平，Q1导通，继电器K又吸合，允许起动器再次启动。
此过程称复位。
当电动机起话时・起动电涛釣力6倍履定电滅.VA前加它由義規DB5, R26, D16HC1充电，如果电动机起动正常.IW\牍银快障低曲葡毎员栽下的倍号电压，如集唱动机鄴缶苗秒仍末能超瓠亡6充也鮎3關的门盛电压’输出变为低电平，Q1歳止，■曲■闻■放.毎劫剽浮八愎护电二冲出卜观乩Mtitit I当电机樑护动柞肩’主电路祈电，WUd屮11+划寒、VB 输出倉卒屯容CM 卜.的电压通itR22. DBS* R28 电.釣2 分种后* 11押■出变为罰11平，Q1导通.魅电器Kji锁含，允许粗动器再狀启动.此过程称資位.短路保护:当电动机何:一乳|断屯时，桶感器组件电蹄输出《f 相宿号，稳压管被窗穿* 三极曾的和导通・鏗咸块邯电庶九* 成输出‘■UM FiB.-I析和保护种R28、DS8, D16 总电.充电刊伯脚门槛电压时.T1脚输出低电甲，Q1歆丄:一》继山甜K邛放.山;胡抽迸疋.短路保护电路由运算放大器5、6、7脚及Q2等外围电路组成。
当发生短路时VA约为24V，经过DB9、R16、R15分压后加到运算放大器的5脚，经R14、C9短延时达到触发电平输出翻转成正电平，经过Q2使Q1截止，电平通过R47、D8反馈到同相输入端，使得在短路信号消失后，也不会自动复位，即实现了自锁，只有断开36V交流电源，重新送电后，输出才又恢复为正电平。
短押恨护屯醫生运算蚁大器乩6> 7 W 及8等外懵电潞织成.当堤生短齬时豹为244 经过DB9. R16, R15分压后加到运算放大器的5卿・^R14, C9短延时达刮鉅发迪平输出韶转感正【11平・经过截止，魅电器K释/么幵关跳闸，实现了短路保护-漏电闭锁保护：漏电闭锁保护电路由运算放大器1、2、3脚及其外围电路组成。
在起动器释放时，+15V电源通过R40、D19辅助常闭接点对电动机及其供电线路的对地绝缘电阻进行监测。
当绝缘电阻较高时，经分压后，得到较高电压输入到同相输入端，其输出为负电平。
当绝缘电阻下降到低于规定的漏电闭锁电阻动作值时，R39端电平下降，输入到集成块的同相输入端的电压低于而电闭枚仅护电路由运靠放人雅仁2. 3创及扛外恢Ft：路组战.生盘功器释放时,十佃冒电潭適过良40. CHP辅助営⑷接心；対电功机及冀供电线路的対地绝辣电R1进行曲測.当绝缘刚牡较商时・经分压后，得到牧高电压輸入到弓柏喻入瑞.典輸出为员电平-去绝缘电阻T降到怎于规定时漏屯闭锁:电刃励什僮时.冋3日眠电弔下确.输入氧绘徹块的同相输入端的电压呱「门雌电压* im«m变为正屯平.Q2^1g・cn就止*继电蛊K律般・电凰起功瞬不能.问h实现了漏电⑷锁'短路保护原理图漏电⑷锁门槛电压，1脚输出变为正电平，Q2导通，Q1截止，继电器K 释放，电磁起动器不能起动，实现了漏电闭锁。
电源：保护器的电源电路由交流稳压和直充稳压两级构成。
D4、D43、R44组成交流稳压电路，输入到集成稳压器，输出稳定的+15V直流电源。
合上隔离开关QS，此时若负荷电路无漏地故障，得电吸合，按下起动按钮，中间继电器ZJ 吸合，接触器KM(CKJ)吸合，电机运转。
