《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
13、2023年春八年级下物理作图专题复习 4页版练习,外加 17 页的作图例题及解析

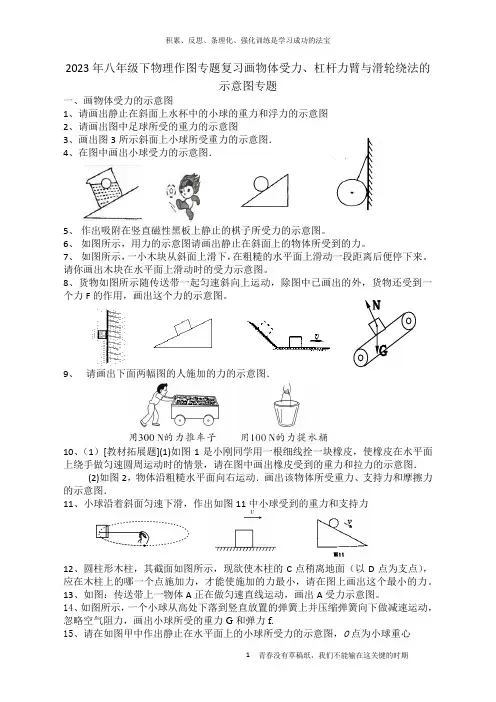

2023年八年级下物理作图专题复习画物体受力、杠杆力臂与滑轮绕法的示意图专题一、画物体受力的示意图1、请画出静止在斜面上水杯中的小球的重力和浮力的示意图2、请画出图中足球所受的重力的示意图3、画出图3所示斜面上小球所受重力的示意图．4、在图中画出小球受力的示意图．5、 作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
6、 如图所示，用力的示意图请画出静止在斜面上的物体所受到的力。
7、 如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。
请你画出木块在水平面上滑动时的受力示意图。
8、货物如图所示随传送带一起匀速斜向上运动，除图中已画出的外，货物还受到一个力F 的作用，画出这个力的示意图。
9、 请画出下面两幅图的人施加的力的示意图．10、（1）[教材拓展题](1)如图1是小刚同学用一根细线拴一块橡皮，使橡皮在水平面上绕手做匀速圆周运动时的情景，请在图中画出橡皮受到的重力和拉力的示意图． (2)如图2，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．11、小球沿着斜面匀速下滑，作出如图11中小球受到的重力和支持力12、圆柱形木柱，其截面如图所示，现欲使木柱的C 点稍离地面（以D 点为支点），应在木柱上的哪一个点施加力，才能使施加的力最小，请在图上画出这个最小的力。
13、如图：传送带上一物体A 正在做匀速直线运动，画出A 受力示意图。
14、如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G 和弹力f.15、请在如图甲中作出静止在水平面上的小球所受力的示意图，O 点为小球重心GN二、画力臂的示意图1、如图所示，用瓶起开启瓶盖，请画出在A点所用最小力的示意图。
2、如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。
请画出动力F1的力臂L1及阻力F23、如图所示，杠杆处于平衡状态，L1为F1的力臂。
请在图中作出阻力F2和它的力臂L2及动力F1。
八年级物理下册作图专题复习

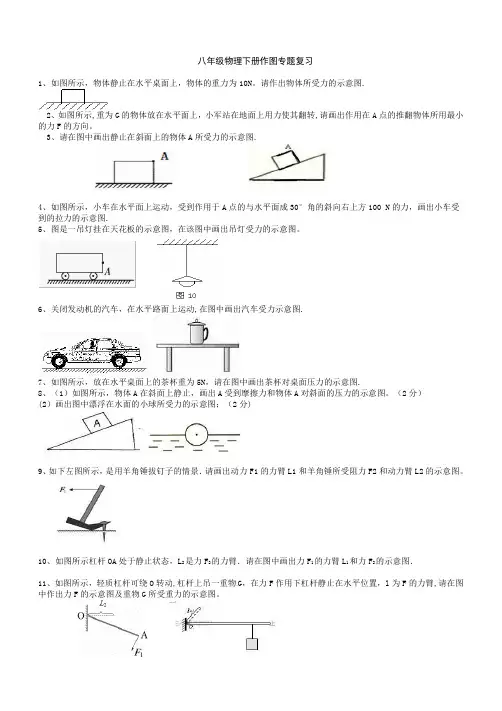

八年级物理下册作图专题复习1、如图所示，物体静止在水平桌面上，物体的重力为10N。
请作出物体所受力的示意图.2、如图所示,重为G的物体放在水平面上，小军站在地面上用力使其翻转,请画出作用在A点的推翻物体所用最小的力F的方向。
3、请在图中画出静止在斜面上的物体A所受力的示意图.4、如图所示，小车在水平面上运动，受到作用于A点的与水平面成30°角的斜向右上方100 N的力，画出小车受到的拉力的示意图.5、图是一吊灯挂在天花板的示意图，在该图中画出吊灯受力的示意图。
6、关闭发动机的汽车，在水平路面上运动,在图中画出汽车受力示意图.7、如图所示，放在水平桌面上的茶杯重为5N，请在图中画出茶杯对桌面压力的示意图.8、（1）如图所示，物体A在斜面上静止，画出A受到摩擦力和物体A对斜面的压力的示意图。
（2分）(2）画出图中漂浮在水面的小球所受力的示意图；（2分)9、如下左图所示，是用羊角锤拔钉子的情景．请画出动力F1的力臂L1和羊角锤所受阻力F2和动力臂L2的示意图。
10、如图所示杠杆OA处于静止状态，L2是力F2的力臂．请在图中画出力F1的力臂L1和力F2的示意图．11、如图所示，轻质杠杆可绕O转动,杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂,请在图中作出力F的示意图及重物G所受重力的示意图。
12、如图甲是锻炼上肢肌肉的健身器材,它相当于一个杠杆，请在其简化图乙中画出使杠杆平衡的最小动力F1、动力臂L1和阻力臂L2．13、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置。
试画出这个力的示意图和力臂。
14、在“测量滑轮组的机械效率”实验中，测得重物上升10cm时,绳子的自由端移动了30cm。
据此请在图中画出该实验滑轮组的绕线方式。
15、如图所示，用滑轮组提升重物。
请在图中画出最省力的绕线方法。
16、在图17中画出吊起物体的最省力的绳子绕法17、如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B重300N（不计滑轮重和绳重,不计摩擦力)．画出滑轮组的绕线．18、如图9所示，重900N的物体,放在水平地面上,一个人站在地上利用滑轮组将重物匀速提到楼上,要想使人所用的拉力最小，请在图上画出滑轮组上绳子的绕法。
人教版八年级下册物理作图题试卷复习练习(Word版含答案)
人教版八年级下册物理作图题试卷复习练习(Word版含答案)1．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。
答案：【详解】木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平解析：【详解】木箱在竖直方向上受竖直向下的重力G ，竖直向上的支持力F 作用；木箱A 在竖直方向上静止，处于平衡状态，由二力平衡条件得：3N F G ==；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A 的重心沿重力与支持力的方向作出两力的示意图。
如图所示：3．重 30N 的物体漂浮在水面上静止不动，请在图中作出物体所受浮力的示意图。
答案：【详解】静止在水面上的物体受竖直向上的浮力F 和竖直向下的重力G 而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等 F ＝G ＝30N浮力方向竖直向上，作用点画在物体的重心，物 解析：【详解】静止在水面上的物体受竖直向上的浮力F 和竖直向下的重力G 而处于静止状态，这两个力是一对平衡力，由二力平衡的条件，这两个力大小相等F＝G＝30N浮力方向竖直向上，作用点画在物体的重心，物体所受浮力的示意图如下图所示：4．如图所示，重为3牛的小球悬浮在盛水的杯中。
新人教版八年级物理(下)作图专项训练及方法
八年级物理（下）作图专项训练姓名：一、对物体进行受力分析时应该注意以下几个问题：（1）首先应该确定研究对象，并把研究对象从周围的物体隔离出来．（2）要养成按一步骤分析的习惯，以免漏分析某个力，一般应先分析重力，然后环绕物体一周，找出跟研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后再分析其它的力．（3）每分析一个力，都应找出施力物体，以防止多分析出某些不存在的力，如汽车刹车时还要继续向前运动．（4）只分析研究对象受到的力，不分析研究对象对其它物体所施加的力．画力的示意图的一般方法：（一定点【作用点】，二画线，线段末端画尖尖【方向】，最后数值标尖边【大小】）①确定受力物体、力的作用点和力的方向；②从力的作用点沿力的方向画力的作用线，用箭头表示力的方向；③在线段旁边注明力的大小。
【典例作图训练】1.如图1是静止在水平地面上的拉杆旅行箱的示意图，画出箱体所受重力的示意图．2.如图2所示，棒球运动员将棒球投掷出去（忽略空气阻力）．请画出棒球在空气中飞行时的受力示意图．3.如图3所示，展示的是巴西世界杯所用足球---“桑巴荣耀”．请画出足球静止在水平桌面上时所受重力G和桌面对足球的支持力F支的示意图．4.如图4所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受到的力的示意图．5.小明同学用一根细线拴一块橡皮，甩起来，使橡皮绕手做圆周运动．请你在图5中画出橡皮所受重力示意图．图1 图2 图3 图4 图56.如图6所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．（不计空气阻力）7.如图7所示，一根细绳把球挂在墙面，画出球所受力的示意图．8.如图8所示，物体A沿斜面下滑，作出物体A受到的重力和摩擦力的示意图．9. 如图9所示，均匀实心小球从斜面滚下过程中在某一时刻的位置如图所示，用力的示意图画出此刻小球受到的重力和小球对斜面的压力．10.如图10所示把一物体放在斜面上静止，请用力的图示画出此物体所受各力示意图；图6 图7 图8 图9 图1011.如图11，一个质地均匀的正方体物体浸没在水中静止，请在图中画出物体所受力的示意图．12.如图12所示，用手把一个物块按在竖直的墙壁上，物块静止不动．请画出此物块的受力示意图．13.画出如图13中漂浮在水面的小球所受力的示意图．14.如图14所示，在斜面上静置一个烧杯，一个小球悬浮在杯内的水中，请在图上画出小球受力的示意图．图11 图12 图13 图14二、杠杆力臂的画法方法步骤1.找点：找到杠杆的支点o（就是杠杆绕其转动的点）。
人教版八年级下册总复习力学作图专题
探究学习
类型三：滑轮组组装
全对+3分，部分对+2分，补充重物，请画出该滑轮组到达此要求最省力 的绕线方式。
（2）如图，请用笔画线在图中画出使用该滑轮组时最省力的绕线方法。
（2）请作出图2木块对竖直墙面的压力和木块的摩擦力；
（3）如图3所示，请作出在水中下沉的物块所受重力和浮力的示意图：
f
图1
图2
G 图3
类型一：画力的示意图 2.画出物体受到的所有力 限时5分钟
受力分析步骤：
探究学习
（1）确定研究对象
（2）按顺序进行受理分析
一重、二弹（压力、支持力、拉力等)
（1）如图4，小球静止靠在墙壁上，作出小球所 三摩擦、四其他
（3）在下图中，分别画出力F1和F2的力臂L1和L2
（4）如图，杠杆在图示位置静止，请画出杠杆阻力的力臂以及施加在A点最长力臂 的示意图。
（5）如图所示，请画出最省力的绕线方法，并作出重物所受重力的示意图。
（6）利用如图所示的滑轮组拉着重为10 N的物体A沿水平方向做匀速直线运动．请 画出滑轮组最省力的绕线情况，并画出A对地面压力的示意图．
受力的示意图。
先受力分析，再作图（用尺规作图）
（2）如图5，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图．
f （3）如图6所示，物体A静止在斜面上，请作出物体A所受力的示意图。 （每小题3分）
F拉 F浮
图4
图5 G
图6
类型二：杠杆的作图
F1 l1
分四步： 一、找点（支点）； 二、找力，画力作用线（力的作用线，可用 直尺与力的线重合，以判断是否延长）； 三、作垂线段（支点到力作用线的距离）； 四、画垂直符号、大括号、标字母
期中考试前复习-作图专题课件人教版物理八年级下学期
第九章 压强
1．如图所示，一梯子静止斜靠在竖直的墙壁上，请作出 梯子顶端A对墙壁的压力和梯子受到重力的示意图。
解：
2．如图所示，物体 A叠放在B上面，B放在C上面，三个 物体保持静止。请作出A对B的压力F1、B对C的压力F2的示意 图。
解：
3．如图所示，在游泳池的侧壁和底部各有一点A、B，请 作出水对A、B两点压力的示意图。
6．如图所示，物体A静止在斜面上，请作出物体A所 受重力及支持力的示意图。
解：
7．请在图中作出质量为60 kg的撑竿跳高运动员受到 重力的示意图。(其中O为重心)
解：G＝mg＝60 kg×9.8 N/kg 和力
1．如图中，物块沿斜面向上滑，请作出物块对斜面 的压力F以及物块受到的摩擦力f的示意图。
八下期中考试前复习练习 作图题专题
作图方法
作图步骤
例题：用80N的力水平向右推桌子，用力的示意图将这个力表示出来。
F=80N
➢ 确定受力物体，力的作用点和方向 ➢ 沿力的方向画一条线段 ➢ 用箭头表示力的方向 ➢ 标上力的大小
第七章力
1．作出图中苹果受到的拉力示意图。
2．如图所示，一个篮球静止在水平地面上，作出它 所受支持力F的示意图。
解：
4．如图所示，用力把一个物体压在竖直的墙壁上使其静 止，请作出物体对墙壁压力的示意图。
解：
5．如图所示，一个小球在挡板的作用下静止在斜面上，请 作出小球对挡板压力的示意图。
解：
解：
3．如图所示，紧缩的弹簧将小球弹起，请作出小球 离开弹簧后所受到的力的示意图。(O为小球的重心， 空气对小球的作用力忽略不计)
解：
4．如图所示物块正在光滑的水平面上向右滑动，并 拉伸弹簧，作出物块受力的示意图。(不计空气阻力)
人教版八年级下册物理期末复习作图专题
人教版物理八年级下册期末复习作图专题1. 如图甲所示，一盏挂在天花板上的电灯。
请画出它所受重力的示意图；（O 为电灯重心）第1题图第2题图2. 如图所示，画出被拉长的弹簧对手指的弹力的示意图；3. (1)如图所示，画出木块A沿光滑斜面上滑时所受到的力的示意图。
(2) 如图所示，是一只在空中飞行的足球（不计空气阻力），画出它所受力的示意图4.工人利用传送带运送包装好的防疫物资。
如图所示，防疫物资M正随水平传送带向右匀速移动，请作出此时物资M的受力示意图。
5. 图中的小球静止在斜面上，请画出小球所受重力及木板对小球弹力的示意图；第5题图第6题图6. 如图中挂在竖直墙上重为10N的球受到细绳的拉力为15N，请你画出球的受力示意图以及球对墙面的压力。
7. 如图丙、丁所示，用水平力将长方体物块A和B紧紧压在竖直墙壁上，A和B 都保持静止状态，请在图甲画出物体A受力的示意图．请在图乙画出物体B受力的示意图．8. （1）如图，重12 N的小球浮在水面上，画出小球受到的力和斜面所受的压力．（2）如图，一金属块沉入水底（金属块未紧密贴合容器底部），请画出金属块受到力的示意图8-1题图8-2题图9. 如图所示，一轻质杠杆OA在力F1、F2的作用下处于静止状态。
l2是力F2的力臂，请在图中画出F1的力臂和力F2的示意图。
第9题图第10题图10.如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．11. 如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点．请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F的力臂l2．2第12题图12. 如图所示，用轻质定滑轮和轻质杠杆将电灯吊起，其中O点是支点。
请画出整个装置静止时的动力臂l1、阻力F2及阻力臂l2。
13. （1）轻质木杆AB用绳子悬挂O点，A端细线竖直，下挂 300N的重物静止在水平地面上，请在图中作出A端所受的拉力F示意图，并作出它的力臂L_____。
