人教版八年级物理下册《作图题》专项训练题(含答案)
人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。
（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。
6.如图，画出弹簧测力计对物体A的拉力示意图。
7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。
13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.如图所示，动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。
人教版物理八年级下册物理作图题试卷测试卷附答案
人教版物理八年级下册物理作图题试卷测试卷附答案1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。
答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。
过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图3．如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。
答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力F N和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示4．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。
答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。
物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。
先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。
人教版八年级物理下册作图专题训练带答案
八年级下册物理实验题学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图，物体重30N放在斜面上，画出物体对斜面压力的示意图．（______）2．如图所示,请根据要求组装滑轮组。
要求是使用该滑轮组提升重物时既能省力,又能改变力的方向。
（______）3．如图所示，物体重30牛，用力的图示法画出地面受到的压力。
4．如图所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2.5．如图所示，请画出小球在空中摆动时，所受重力G的示意图。
（______）6．如图所示，苹果静止在水平桌面上，请画出苹果对桌面压力和桌面对苹果的支持力的示意图。
（______）7．如图，轻质杠杆A点挂着重物G，若在杠杆上施加一个最小的力F使杠杆在图中位置平衡，请画出最小力的示意图及其力臂．8．如图小车重150 N，在A点受到大小为30 N的水平向右的拉力，试作出这个拉力的示意图．（_________）9．如图所示，质量为2㎏的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．10．图甲是被起重机加速向上吊起的货物，请在图乙中对该货物进行受力分析。
（_____）11．按题目要求作图（1）如图甲所示，一束光线从空气斜射入水中.请画出反射光线和折射光线的大致方向. （2）如图乙所示是一种抽水的装置，分别画出杠杆受到的阻力示意图和F1的力臂L1．（3）一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出图丙中物体受力的示意图．12．静止在地面上的物体受到水平向右2牛的拉力，用力的图示法在如图中画出这个拉力F．13．在图中作出下列力的示意图。
(1).作用在小车右上角与水平地面成30°角斜向上拉小车的力。
(2).作用在小车前端中部沿倾斜角为30°斜面向上拉小车的力。
14．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

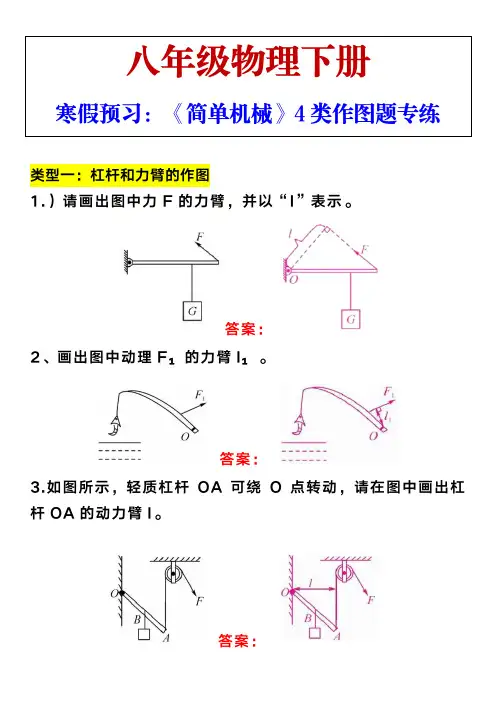

八年级下册物理《简单机械》4类作图题专练
类型一：杠杆和力臂的作图1.）请画出图中力F的力臂，并以“l”表示。
答案：2、画出图中动理F₁的力臂l₁。
答案：3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l。
答案：4、如图所示是一种抽水马桶水箱自动上水装置的示意图。
当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。
请在图中画出动力F₁、阻力F₂和动力臂l₁。
答案：类型二：杠杆最小力作图1、旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
答案：2、如图所示，工人师傅想用最省力的方法把一个油桶推上台阶，此时油桶可相当于一个杠杆。
请你在图中作出杠杆的支点O和最小动力F的示意图。
答案：3.如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
答案：4、如图甲是教室里的学生座椅，乙图是它的侧面简图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出：①F的力臂；②F的示意图。
答案：类型三：滑轮及滑轮组作图1、如图所示，轻质动滑轮处于平衡状态。
请在图中画出物体所受的重力（体现动滑轮省力)，同时标出支点O并画出拉力F对应的力臂l答案：2、如图所示，用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
答案：3、一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法。
答案：类型四、重力示意图1、画出图中旋转物体M所受重力的示意图。
答案：2、如图所示，用细线将小球悬挂在竖直墙壁上,请画出小球所受细线拉力及小球对墙壁压力的示意图。
答案：3、如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图。
答案：4、小夏用天平测量物体A的质量(如图26所示)，请在图中画出物体A对天平托盘的压力F,要求包含力的三要素。
八年级下册物理作图题汇总+答案
⼋年级下册物理作图题汇总+答案⼋年级下册物理作图题汇总⼀、⼒学作图题作图要点：1、重⼒作图：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②从实⼼圆点竖直向下画⼀条带箭头的线段，并写上G。
2、⽀持⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②垂直于接触⾯，向被⽀持的⽅向画⼀条带箭头的线段，并写上F⽀3、压⼒：①在被压物体的接触⾯画实⼼圆点，。
②垂直于接触⾯，向被压的⽅向画⼀条带箭头的线段并写上F压4、绳⼦拉⼒：在物绳⼦上与物体相反的⽅向画⼀个箭头，写上F，拉5、推⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②沿物体被推动的⽅向相反画⼀条带箭头的线段，并写上F推6、摩擦⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②平⾏于接触⾯，与物体相对运动⽅向相反画⼀条带箭头的线段，并写上f。
7、浮⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②从实⼼圆点竖直向上画⼀条带箭头的线段，并写上F浮⼒学画图练习题：1、图1所⽰，刻度尺静⽌在⼿指上，请画出刻度尺所受重⼒和⽀持⼒的⽰意图。
2、如图2所⽰，物体在表⾯粗糙的固定斜⾯上以速度v匀速向下运动，请在图中画出此过程中物体所受重⼒、⽀持⼒和摩擦⼒的⽰意图以及物体对斜⾯的压⼒⽰意图。
图1 图23、如图3，两个体积⼤⼩相等的物体浸没在⽔中，⼀个悬浮，⼀个下沉。
请画出悬浮物体所受重⼒的⽰意图，下沉物体所受浮⼒、重⼒的⽰意图。
(注意：整个作图过程中，⼤⼩相等的⼒线段长度相等，⼤⼩不同的⼒⽤线段长度区别)4、如图4所⽰，货物随传送带⼀起⽔平向右做匀速直线运动，请画出货物所受⼒的⽰意图。
图3 图45、如图5所⽰，⼩球被固定在静⽌的⾦属框架上，请画出⼩球的受⼒⽰意图。
6．⼩球在细绳的拉⼒作⽤下在光滑斜⾯上处于静⽌状态，请在图6中画出⼩球的受⼒⽰意图。
7、如图7所⽰，当带电棒靠近细线悬挂的⼩球时，⼩球被推开⼀定⾓度后保持静⽌。
请画出⼩球在图⽰状态下所受⼒的⽰意图。
八年级下册物理作图题试卷(Word版含解析)
八年级下册物理作图题试卷（Word版含解析）1．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。
答案：【详解】压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示解析：【详解】压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示2．如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。
答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：3．用 20 牛的水平推力将重力为 18 牛的物体压在竖直墙壁上，物体保持静止，请用力的图示法在图中画出墙壁受到的压力F。
答案：【详解】物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：解析：【详解】物体受到20牛向左的水平压力静止不动，由于固体能够大小不变的传递力，所以物体对墙壁的压力也是20牛，此力的方向垂直于墙面向里，作用点在墙面上，设定标度为10牛，图示如下：4．重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。
答案：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图解析：【详解】因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图5．小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。
八年级下册物理作图题试卷(Word版含解析)
八年级下册物理作图题试卷（Word版含解析）1．如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。
答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2．物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。
答案：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示解析：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示3．在如图中画出足球对斜面的压力的示意图。
答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示4．如图所示，一重力为G的棋子被吸附在竖直的磁性黑板上，请作出该静止的棋子所受力的示意图。
答案：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力FN和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示解析：【详解】对棋子受力分析可知，在水平方向上，棋子受水平向左的黑板的支持力F N和水平向右的黑板的吸引力F；在竖直方向上，棋子受到竖直向下的重力G和竖直向上的黑板的摩擦力f，力的示意图如下图所示5．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。
答案：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。
物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。
先规定标度大小，一格表示3N ，它对地面的压力的示意图如解析：【详解】垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。
八年级物理下册作图专题训练
八年级物理下册作图专题训练Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT力学作图专题训练一、物体受力示意图。
（1）重力：外形规则、质地均匀的物体的作用点在几何中心上，方向竖直向下，用字母G表示。
（2）弹力：①压力：作用点在受压物体表面上，方向垂直于物体表面，指向受压面，用F表示；②支持力与压力性质相似，方向与压力相反，用N表示；③绳子的拉力：沿绳子收缩的方向，用F表示。
（3）摩擦力：方向与相对运动（趋势）方向相反，用f表示。
（4）浮力：与重力方向相反，竖直向上，作用点在重心上，用F浮表示。
1.重为20N的金属球静止在水平地面上，在图中画出它所受的重力G的示意图。
2.一个足球沿如图所示的斜面向上滚，画出该足球所受到的重力示意图。
3.如图所示，物体A静止在斜面B上，物体对斜面的压力大小为10N．作出斜面受到的压力的示意图。
第1题第2题第3题4.画出图中物体A所受重力和支持力的示意图。
5.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
6.图中是一个重为2N的吊灯挂在天花板下处于静止状态，在该图中画出吊灯受力的示意图。
第4题第5题第6题7.作出下图中物体对各支持面的压力的示意图。
第7题8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.如图所示，一个球A被一挡板B挡在斜面上。
请你在图中画出球A所受到的重力和挡板B对球A的支持力的示意图。
10．在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
第8题第9题第10题11.如图所示，一金属球沿光滑斜面滚下，请画出该球所受力的示意图。
12.如图所示，物体A从斜面上匀速滑下，画出物体A所受力的示意图。
13.图甲所示，一位同学在用力推箱子，但没推动，请在图乙中画出箱子的受力示意图。
X k B 1 . c o m第11题第12题第13题14.在图中画出小球受力的示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级物理下册作图题
一、力的示意图
1、如图所示中的木块在水平面上沿图示方向作匀速直线运动，请画出它所受重力和摩擦力的示意图。
2、如下图所示，重2N的小球正在摆动，请在图中画出小球所受重力的示意图。
3、传送带上有一个物体M，质量为2kg ,它与传送带一起以lm/s的速度在水平方向向右匀速运动，不计空气阻力．请在图中画出M受力情况的示意图．
4、如图，重30牛的小球浮在水面上，画出受到的力示意图。
5、一烧杯放在斜面上，画出图中小球受浮力的示意图
~
6、如图所示，静止在斜面上的物体A对斜面的压力为4N，请用力的图示法画出该物体对斜面的压力。
7、如图所示，把具有一定质量的塑料挂钩吸盘用手压在竖直的墙上，挤出里面的空气。
放手后，吸盘就在竖直的墙面上静止不动。
请你画出塑料挂钩吸盘放手后的受力示意图。
—
8、在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气过程，乒乓球将悬浮在漏斗里。
请在图中画出此时乒乓球受到的重力和支持力的示意图。
二、杠杆及滑轮组
1、如下图，质量均匀的球挂在墙上，用力的示意图画出它受到的重力。
2、在下图中画出动力F1的力臂L1和阻力F2的力臂L2。
…
3、下面左图是一杠杆图，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。
》
4、下面是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力。
5、水平地面上放置的物体，在F＝4牛的水平向右的拉力作用下向右运动，物体同时受到3牛的阻力，画出物体在水平方向受到力的示意图．
6、画出渔民扳鱼网的杠杆示意图。
7、画出下列图中的动力臂L1和阻力臂L2。
8、按下图中所给的省力条件，画出各滑轮组绳子穿绕方法。
图中G表示物重，G′表示动滑轮重，F表示人对绳子的拉力。
）
/
9、在图5中画出使用图中所示滑轮组提起物体时最省力的绕绳方法。
10、如图6所示，O是杠杆的支点，请你画出各自力的力臂。
11、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图7中所
示
的位置。
试画出这个力的方向及其力臂L。
