发电机预防性试验作业指导书
6kV发电机预防性试验作业指导书一、目的与范围为了加强公司各电站6kV发电机每年预防性试验技术工作，确保6kV发电机试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机试验后能安全、可靠地运行，所有参加试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压6kV的发电机试验。
其他类型的发电机现场试验可参照执行。
二、规范性引用文件（含验收标准等）GB 8564-88 水轮发电机组安装技术规范SD 230—87发电厂检修规程DL/T 596-1996 电力设备预防性试验规程SF12.5－10／6300发电机安装技术规程Q/DNCX 滇能楚雄老虎山水电站运行规程三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施3456783.2.1 作业项目、方法、标准9101.定子三相绕组绝缘的测试：用2500V水冷专用兆欧表测量三相定子线圈对地绝缘和相间绝缘电阻≥500MΩ，吸收比≥1.6，极化指数≥2.0，三相不平衡系数不小于2；如通水时：汽励端两端汇水管和引线部分汇水管对地绝缘电阻≥30KΩ，绕组对汇水管绝缘电阻≥100KΩ，（定冷水水质合格并正常循环）2.定子线圈直流泄漏和直流耐压的测试：试验电压按0.5倍额定电压分5个阶段升高，每阶段停1分钟读取泄漏电流值，电压升至2.5倍额定电压。
其泄漏电流不应随时间的延长而增大，在额定的试验电压下，各相泄漏电流的差别不应大于最小值的100%；在20A以下者，各相间差值比较不应有显著变化。
（应在停机后清污前的热态下、排氢后进行，若在通水情况下：绕组绝缘大于1兆欧；汇水管、机内测温元件、CT二次侧接地；水路流量接近额定；并水电导率小于1.5微西/厘米）3.定子线圈交流耐压试验：向三相定子线圈加1.5Un交流试验电压，一分钟通过。
（条件同上）4.轴承各部的绝缘测量：用500V摇表测量发电机汽励两端轴瓦的密封瓦及中间环、左右轴承座、外恻挡油盖、轴瓦衬垫、高压进油管绝缘电阻不小于10MΩ，（通油情况要大于1MΩ）1、加压前必须认真检查试验接线表计倍率、量程、调压器零位及仪表开始状态，加压过程中应精力集中，严密监四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 发电机定转子检修作业定置图及围栏图4.4 验收卡4.5 风险控制措施卡风险控制措施卡工作内容：4.6 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.7设备名牌参数设备技术台账4.8设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
发电机预防性试验方案
1.发电机预防性试验方案一、试验目的对发电机进行高压预防性试验，检查试验结果是否符合有关标准的要求。
二、试验项目及标准（一）试验项目定子绕组（1）绝缘电阻及吸收比测量（2）直流电阻测量（3）泄漏电流和直流耐压试验（试验电压：大修前2.5Un；大修后2.0Un）（4）交流耐压试验（试验电压：1.5Un）（5）端部及引线手包绝缘施加直流电压测量（6）端部及引线固有频率测量转子绕组（1）绝缘电阻测量（2）直流电阻测量（3）交流阻抗及功率损耗测量（膛内、膛外各一次）（二）试验标准依照DL/T596-1996《电力设备预防性试验规程》的要求；试验（4）依照委托方要求：试验电压为交流20kV保持1min，不起晕；22kV 保持1min，允许产生个别起晕点（蓝光或白光），但起晕点不能连续，不能有黄光点或红光点以及严重的跳火、线状或片状电晕等现象；试验参照JB/T6228-2005《汽轮发电机绕组内部水系统检测方法及评定》规定的流通性检验方法中的测水流量法进行，判定标准参照执行。
其中试验考虑到整台定子装配后各水支路所处的位置差异及测试的不同时性，以及供水系统压力波动等注：偏差值=[（单根支管流量值-所有支管的平均流量值）/所有支管的平均流量值]×100%试验（9）参照参照标准GB/T 20140-2006《透平型发电机定子绕组端部动态特性和振动试验方法及评定》。
三、主要试验项目具体方案（一）定子绕组泄漏电流与直流耐压试验方案1 试验目的通过对发电机定子绕组进行测量泄漏电流与直流耐压试验，检查定子绕组是否存在绝缘缺陷。
2 试验接线试验接线如图1所示（以A相为例）：图13 试验方法及步骤利用ZGS-S型水内冷发电机通水直流高压试验装置对发电机三相绕组分别进行测量泄漏电流与直流耐压试验。
试验电压按每级0.5Un分阶段升高，最后达到2.0Un（大修后），每阶段停留1分钟。
各相泄漏电流值的差别不应大于最小值的100%，当最大泄漏电流值在20μA 以下时，相间差值与历次试验结果比较不应有显著变化；泄漏电流不应随时间延长而增大；泄漏电流应随电压成比例增长。
电动机预防性试验word精品
电动机试验一、测量电动机绝缘电阻和吸收比当电动机绝缘受潮、脏污或有贯穿性缺陷时，介质内的离子增加，因而加压后泄漏电流大增，绝缘电阻显著下降，测量绝缘电阻值可灵敏地发现由复合绝缘材料构成的电气设备绝缘普遍受潮、脏污、老化等缺陷。
测量绝缘电阻用兆欧表，额定电压在1kV 以下的，选择1000V 兆欧表；额定电压在1kV以上的，应选择2500V兆欧表。
测量步骤如下：①.先将接线端子L与接地端子E断开，将兆欧表摇至额定转速(120/min),此时指针应指在“x” ；再将L、E端子短接，将兆欧表摇至额定转速，指针应指向“ 0”。
否则，表明兆欧表有缺陷，应调换或检修，待合格后使用。
②.实验前应拆除电动机与其他设备间的连线，并对其进行充分放电，大型电动机放电时间不少于2min。
③.选择正确的接线方式(是否接屏蔽端子)，注意连线不宜过长，并使连线与设备外壳(或地)之间有足够的绝缘距离。
④.测量绝缘电阻，将兆欧表摇至额定转速( 120r/min )左右，待指针稳定，经过1min后读取数值，并记录好绝缘电阻值；若需测量吸收比，应在回路中串接刀闸开关，先将兆欧表摇至额定转速，合上刀闸开关，同时计时，读取15s和60s的绝缘电阻值，然后计算吸收比k。
⑤. 测量完毕，应先断开线路端子接线，后将兆欧表停转，以防电动机对兆欧表放电，损坏兆欧表。
⑥. 用放电棒将电动机的电极对地放电。
为了减少放电火花，应在放电回路中串接适当电阻，且放电时间要充分，一般应不小于2min⑦. 记录并整理试验数据：注意记录电动机名称、编号、铭牌、运行位置，绕组的温度、环境温度、绝缘电阻和吸收比等值。
二、测量异步电动机的直流电阻异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及起动变阻器等直流电阻。
测量这些直流电阻的目地，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。
1、测量周期：大修时； 1 年；必要时。
2、测量方法用直流电桥进行测量，它分为用单臂电桥和双臂电桥进行测量。
发电机大修试验及预防性试验危险源辨识和控制措施
发电机大修试验及预防性试验危险源辨识和控制措施一、发电机大修试验1.发电机大修试验的目的发电机大修试验是为了验证发电机的性能是否符合设计要求，以及检查发电机是否存在故障或潜在故障。
2.发电机大修试验的内容发电机大修试验包括以下内容：•测试发电机的绝缘电阻、耐压和接地电阻；•测试发电机的无载电流和短路电流；•测试发电机的电压、电流、功率和功率因数等参数；•测试发电机的振动、噪声、温度和湿度等环境参数。
3.发电机大修试验的安全措施•在试验前必须对发电机进行检查和维护；•在试验期间必须遵守电气安全规定，严格执行操作规程；•试验时必须戴绝缘手套和绝缘鞋；•在试验结束后必须清理场地和设备。
4.发电机大修试验的常见问题•发电机输出电压不稳定；•发电机输出电流异常；•发电机温度过高或过低；•发电机噪声过大；•发电机振动过大。
二、预防性试验危险源辨识和控制措施1.预防性试验的目的预防性试验是为了预防发生事故或故障，保证设备运行安全和可靠。
2.危险源辨识在预防性试验前，必须对发电机进行危险源辨识，包括以下方面：•电气危险：如触电、电弧等；•机械危险：如碰撞、夹伤等；•化学危险：如火灾、爆炸等；•热危险：如高温、低温等；•辐射危险：如电磁辐射等。
3.控制措施针对危险源的不同特点，制定相应的控制措施，包括以下方面：•电气危险控制：如带电作业、绝缘和接地等；•机械危险控制：如机械保护、标志和隔离等；•化学危险控制：如通风、防火和防爆等；•热危险控制：如降温、保温和防热等；•辐射危险控制：如屏蔽、隔离和防护等。
4.预防性试验的注意事项在预防性试验中，必须遵守以下注意事项：•试验前必须对设备进行检查和维护，确保设备状态良好；•试验时必须穿戴相应的防护装备，保证人身安全；•对设备进行试验时，必须严格按照试验流程进行操作；•在试验过程中，必须随时监测设备运行状态，确保试验安全。
结论发电机大修试验和预防性试验是保证发电设备安全和可靠运行的重要措施。
发电机预防性试验作业指导书

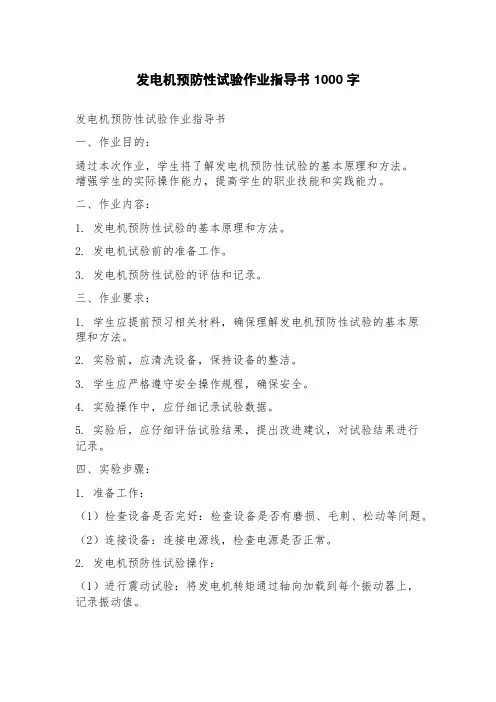

发电机预防性试验作业指导书1000字发电机预防性试验作业指导书一、作业目的：通过本次作业，学生将了解发电机预防性试验的基本原理和方法。
增强学生的实际操作能力，提高学生的职业技能和实践能力。
二、作业内容：1. 发电机预防性试验的基本原理和方法。
2. 发电机试验前的准备工作。
3. 发电机预防性试验的评估和记录。
三、作业要求：1. 学生应提前预习相关材料，确保理解发电机预防性试验的基本原理和方法。
2. 实验前，应清洗设备，保持设备的整洁。
3. 学生应严格遵守安全操作规程，确保安全。
4. 实验操作中，应仔细记录试验数据。
5. 实验后，应仔细评估试验结果，提出改进建议，对试验结果进行记录。
四、实验步骤：1. 准备工作：（1）检查设备是否完好：检查设备是否有磨损、毛刺、松动等问题。
（2）连接设备：连接电源线，检查电源是否正常。
2. 发电机预防性试验操作：（1）进行震动试验：将发电机转矩通过轴向加载到每个振动器上，记录振动值。
（2）进行电绝缘测试：将绝缘测试仪针对发电机进行测试，记录绝缘测试结果。
（3）进行电器参数测试：测试发电机输出电压和电流、额定功率、功率因数等电器参数，记录测试结果。
3. 评估和记录：（1）根据试验结果，评估发电机的工作性能，提出改进建议。
（2）将试验结果记录在试验记录表中，并在实验报告中详细介绍试验结果和评估结论。
五、实验注意事项：1. 进行试验前，学生应仔细阅读试验指导书，确定试验步骤和注意事项。
2. 实验操作中，学生应认真检查设备，避免出现问题。
3. 实验操作中，注意安全，使用防护手套等个人防护设备。
4. 在评估试验结果时，应综合考虑试验指标，提出详细的评估结论。
六、实验结论：通过本次实验，学生了解了发电机预防性试验的基本原理和实验方法，并通过实验操作了解了发电机的工作性能。
同时，学生增强了实际操作能力，提高了职业技能和实践能力。
发电机电气预防性试验项目、标准、试验方法-刘秀明
二、定子绕组绝缘电阻、吸收比或极化指数 3.试验结果判定
二、定子绕组绝缘电阻、吸收比或极化指数 3.试验结果判定
R75
其中： R75
Rt 2
75t 10
Rt
（MΩ ）75 ℃时的绝缘电阻值 （MΩ ）t ℃时的绝缘电阻值
二、定子绕组绝缘电阻、吸收比或极化指数 4.提高定子绕组绝缘电阻方法 去湿机干燥。 氢干燥器干燥。 水内冷机组热水干燥。
三、定子绕组泄漏电流和直流耐压 1.试验标准 试验电压：大修前50kVkV;小修时和大修后40kVkV。 在规定试验电压下，各相泄漏电流的差别不应大于最小 值的100%；最大泄漏电流在20μ Ａ以下者，根据绝缘电 阻值和交流耐压试验结果综合判断为良好时，各相间差 值可不考虑。 泄漏电流不随时间的延长而增大。
三、定子绕组泄漏电流和直流耐压 2.试验条件 泄漏电流随电压不成比例显著增长时，应注意分析。 试验时，微安表应接在高压侧，并对出线套管表面加屏 蔽，采用低压屏蔽法接线；冷却水质应透明纯净，无机 械混杂物，导电率在水温20℃时应不大于1.0μ s/cm。 3.试验目的 直流泄漏电压较高，所以直流泄漏试验能进一步发现绝 缘的缺陷。
三、定子绕组泄漏电流和直流耐压 5.试验注意事项 读数不稳的情况时，应采用加大平波电容的电容量、提 高水质、消除CT二次绕组短路接地。 埋置检温元件在接线端子处电气连接后接地。 对绕组进行充分放电。
四、定子绕组交流耐压 1.试验标准 大修前或局部更换定子绕组并修好后试验电压为30kV。 修前试验应在停机后清除污秽前热状态下进行。交接时 或备用状态时,可在冷状态下进行。 一般应在通水的情况下进行试验。 有条件时，可采用超低频（0.1Hz）耐压,试验电压峰值 为工频试验电压峰值的1.2倍,持续时间为1min。
电动机预防性试验
电动机试验一、测量电动机绝缘电阻和吸收比当电动机绝缘受潮、脏污或有贯穿性缺陷时，介质的离子增加，因而加压后泄漏电流大增，绝缘电阻显著下降，测量绝缘电阻值可灵敏地发现由复合绝缘材料构成的电气设备绝缘普遍受潮、脏污、老化等缺陷。
测量绝缘电阻用兆欧表，额定电压在1kV 以下的，选择1000V 兆欧表；额定电压在1kV以上的，应选择2500V兆欧表。
测量步骤如下：①.先将接线端子L与接地端子E断开，将兆欧表摇至额定转速(120/min),此时指针应指在“x” ；再将L、E端子短接，将兆欧表摇至额定转速，指针应指向“ 0”。
否则，表明兆欧表有缺陷，应调换或检修，待合格后使用。
②.实验前应拆除电动机与其他设备间的连线，并对其进行充分放电，大型电动机放电时间不少于2min。
③.选择正确的接线方式(是否接屏蔽端子)，注意连线不宜过长，并使连线与设备外壳(或地)之间有足够的绝缘距离。
④.测量绝缘电阻，将兆欧表摇至额定转速( 120r/min )左右，待指针稳定，经过1min后读取数值，并记录好绝缘电阻值；若需测量吸收比，应在回路中串接刀闸开关，先将兆欧表摇至额定转速，合上刀闸开关，同时计时，读取15s和60s的绝缘电阻值，然后计算吸收比k。
⑤. 测量完毕，应先断开线路端子接线，后将兆欧表停转，以防电动机对兆欧表放电，损坏兆欧表。
⑥. 用放电棒将电动机的电极对地放电。
为了减少放电火花，应在放电回路中串接适当电阻，且放电时间要充分，一般应不小于2min⑦. 记录并整理试验数据：注意记录电动机名称、编号、铭牌、运行位置，绕组的温度、环境温度、绝缘电阻和吸收比等值。
二、测量异步电动机的直流电阻异步电动机的直流电阻，包括定子绕组、绕线式电动机转子绕组及起动变阻器等直流电阻。
测量这些直流电阻的目地，是为了检查绕组有无断线和匝间短路，焊接部分有无虚焊或开焊、接触点有无接触不良等现象。
1、测量周期：大修时； 1 年；必要时。
2、测量方法用直流电桥进行测量，它分为用单臂电桥和双臂电桥进行测量。
