大型商场超市公共广播系统设计方案
商场广播解决方案

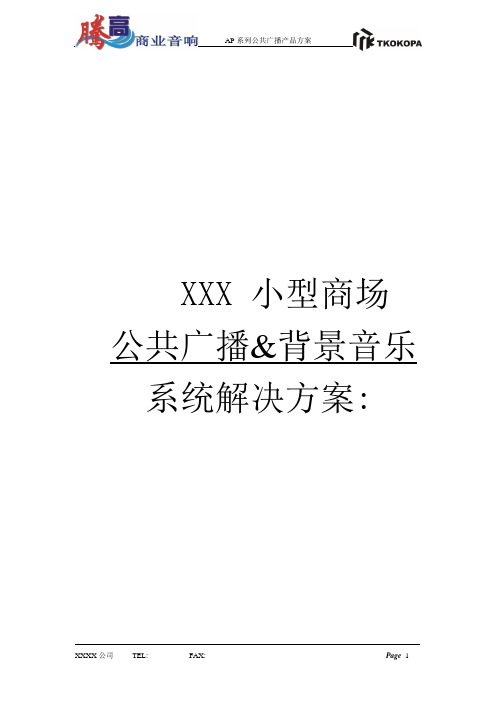

XXX 小型商场公共广播&背景音乐系统解决方案:一、公共广播概述公共广播系统属于扩声音响系统中的一个分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。
所以公共广播系统最终效果涉及合理、正确的电声系统设计和调试，良好的声音传播环境（建声条件）和精确的现场调音三者最佳的结合，三者相辅相成缺一不可。
公共广播作为一个系统问题，在系统设计中必须综合考虑上述问题。
在选择性能良的电声设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件上，达致电声悦耳、自然的音响效果。
广播系统分类：广义的广播系统包含扩声系统和放声系统两大类：1、扩声系统：扬声器与话筒处于同一声场内，存在声反馈和房间共振引起的啸叫，失真和振荡现象。
要保证系统稳定和正常运行，最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统：系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈可能，声反馈系数为0，是广播系统一个特例。
公共广播系统按用途可分为以下几类：1）室外广播系统室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。
它的特点是服务区域面积大，空间宽广。
背景噪声大；声音传播以直达声为主；要求的声压级高，如果周围有高楼大厦等反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms以上的延迟，会引起双重声或多重声，严重时会出现回声等问题，影响声音的清晰度和声像定位。
室外系统的音响效果还受气候条件、风向和环境干扰等影响。
2）室内广播系统室内广播系统是应用最广泛的系统，包括各类影剧院、体育场、歌舞厅等。
它的专业性很强，既能非语言扩声、又能供各类文艺演出使用，对音质的要求很高，系统设计不仅要考虑电声技术问题，还要涉及建筑声学问题。
房间的体形等因素对音质有较大影响。
3）公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。
近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。
公共广播系统方案-共21页
惠州华贸中心商场综合布线专业分包工程公共广播系统方案太极计算机XX公司2019年1 月20 日目录1项目概述 (3)2系统设计 (3)2.1扬声器的布置 (3)2.2设计达到的功能 (5)2.3主要设计依据及设计指标 (5)3系统整体技术描述 (7)4广播系统功能介绍 (8)5主要设备说明 (8)6系统点表 (18)7设备清单 (20)1项目概述本工程为广东省惠州市华贸中心商场，项目总建筑面积152414.68m,建筑总高度26.8m，地上5层，地下2层。
广播系统设计立足于先进、灵活、耐用、可扩展，智能化为主，系统设计既可同时向不同区域播放多套背景音乐，又可以自动定时播送日常或节假日背景音乐信息。
广播系统提供高尚、优雅、舒适的环境，方便高效的音乐信息管理及语音信息发布广播等。
本次投标选择ITC 数字公共广播和紧急语音报警系统产品，系统共设置38个广播管理分区，共设置吸顶扬声器1396 只，壁挂扬声器266 只，音控器38 只。
2系统设计公共广播系统是专用于远距离、大范围内传输声音的电声音频系统，能够对处在广播系统覆盖范围内的所有人员进行信息传递。
公共广播系统在现代社会中应用十分广泛，主要体现在背景音乐、远程呼叫、消防报警、紧急指挥以及日常管理应用上。
随着现代社会的发展，公共广播的应用范围也在逐步扩展。
公共广播系统已经成为大型商场内一个必需品。
本工程采用数字化火灾应急广播系统，机房设置于地下一层的消防控制室。
控制室可以控制和定义自己区域的背景音乐内容、针对自己区域播放重要通知等人工寻呼。
整个广播系统可同时在任意分区播放8 种不同的内容，可以是背景音乐、寻呼或紧急广播。
车库部分采用6W 功率，普通区域采用3W 功率。
广播分区按防火分区划分。
共设置38 个独立的广播分区，每个分区都可以独立控制并具有独立通道。
系统采用100V 定压系统。
要求从功放设备的输出端至线路上最远的扬声器的线路衰耗不大于1 dB（1 000Hz 时）。
ppt公共广播系统工程方案
ppt公共广播系统工程方案一、引言公共广播系统是为了满足公共场所对于音频信息传播的需求而设计的一种系统工程。
它不仅可以用于紧急广播，也可以用于日常的音频播放和通知。
在商场、医院、学校、企业等公共场所普遍应用。
本文将针对公共广播系统的工程方案进行探讨。
二、工程方案（一）需求分析1. 如果应用场所：商场商场是一个庞大的空间，人流量大，安全隐患多。
因此，公共广播系统在商场的应用显得尤为重要。
商场公共广播系统需要覆盖整个商场的各个角落，使得每一个角落的人都能听到广播信息。
另外，商场的人流量大，需要能够及时响应紧急情况，发布紧急通知或者指挥疏散人员，因此系统需要具备快速响应的功能。
2. 应用场所：医院医院内的公共广播系统在应对紧急事件和传达医院内部管理信息方面起着至关重要的作用。
医院公共广播系统需要能够无死角地覆盖整个医院区域，并且需要可以实现灵活部署，应对不同区域的不同需求。
3. 应用场所：学校学校作为一个集聚大量学生和教职工的地方，对于公共广播系统的需求也非常迫切。
学校公共广播系统一方面能够帮助学校领导发布各种通知和警报，另一方面也可以用于音乐播放和学校广播的播放，方便学生的学习和生活。
（二）系统设计1. 网络结构在大型公共场所，公共广播系统需要采用网络结构，将各个喇叭点连成一个网络，便于管理和控制。
可以采用有线网络或者无线网络进行连接。
同时，还需要考虑网络的扩展性和可靠性。
2. 扬声器布局扬声器布局是公共广播系统设计的重要一环。
根据不同应用场所的实际情况进行布局设计，要保证系统的音色均匀，音量适当，清晰度高。
同时，还需要考虑环境因素如负载和回声等，以提供最佳的音频效果。
公共广播系统的控制设备需要能够实现远程控制，实时监控和远程升级。
需要支持多种类型的音频输入，如音乐、话筒、电视信号等。
控制设备还需要具备故障自动检测和清楚功能，以保证系统的可用性。
4. 紧急广播功能公共广播系统在应对紧急事件的表现尤为重要。
公共广播及背景音乐系统方案
公共广播及背景音乐系统方案1.系统设计：a.音乐播放器：选择一个高质量的音乐播放器，支持多种音频格式，如MP3、WAV等。
该播放器应具有可靠的储存设备，能够存储大量的音乐曲目。
此外，该播放器还应支持定时播放功能，以便在不同时间段播放不同类别的音乐。
b.广播接收器：广播接收器应该能够接收到当地的广播信号，并转发到扬声器系统。
该接收器应该具有良好的抗干扰性能和广播接收范围。
c.扬声器系统：系统应该包括多个扬声器，以便在整个公共场所提供均匀的声音覆盖。
扬声器应该具有高质量的音响效果，并且能够适应不同的音量要求。
2.系统安装和布线：a.音乐播放器应该安装在一个安全、易于维护的地方。
储存设备应该具有适当的防护措施，以防止数据损坏或丢失。
b.广播接收器应该安装在一个能够接收到强信号的地方，以确保接收到的广播质量良好。
同时，接收器的位置应该能够最大限度地减少外部干扰。
c.扬声器的安装位置应该能够提供均匀的声音覆盖，并尽可能地减少声音的回音和噪音。
扬声器系统的布线应该考虑到整个场所的结构和布局，以确保声音能够覆盖到每个区域。
3.系统运维和管理：a.音乐播放器应该定期检查和维护，确保储存设备的正常运行，并及时更新音乐曲目。
b.广播接收器应该定期检查信号强度和质量，以确保正常接收到广播信号。
c.扬声器系统应该定期检查声音质量和音量，并及时修复任何故障或损坏。
4.安全通知功能：a.该系统应该具有广播紧急情况下的公共安全通知功能。
在紧急情况下，可以通过该系统向公众发布紧急通知，如火灾、地震等。
b.通知应该是清晰、响亮且易于理解的，并且可以覆盖到整个公共场所。
c.为了确保通知的及时性和准确性，系统应该与相关部门的紧急通知系统链接，以接收并传播紧急通知。
以上是关于公共广播及背景音乐系统方案的一些建议。
根据实际需求，还可以进一步定制和调整系统功能和配置。
这个系统可以应用于各种公共场所，如商场、酒店、学校、医院等，为人们提供舒适的音乐环境和实时的公共信息。
商场超市广播系统说明
商场超市广播系统功能说明项目名称：项目类型：弱电.广播公司名称：年月日第1章总体设计1.1背景音乐系统概述：紧急广播及背景音乐系统是现代化建筑内不可缺少的子系统。
首先，它可以在特定区域特定时间播放背景音乐，提供轻松和谐的氛围；同时系统另外具有的一大功能为紧急广播功能，在火灾等紧急情况时提供报警信号或进行紧急广播。
系统与消防系统相连接，与消防共用一套扬声器，当发生火灾时相应区域进行强切，发出火灾报警信号。
在紧急情况发生时，系统切换到紧急广播工作状态，通过呼叫话筒做好及时疏散人群和指挥工作，保障人员及财产的安全。
本次设计超市的广播系统，设有智能消防的接口，发生紧急情况时，可立即响应紧急广播；背景音乐要求进行多分区设置，不同广播区域同时播放不同的语音；具备分区广播、广播传呼、业务广播等功能。
在我们的日常生活中，越来越突出广播的重要性，背景音乐除了提供轻松和谐的氛围，还给人们提供了方便。
我们通过广播传播我们要表达传播的信息、通知、找人等。
公共广播系统属于扩声音响系统的一个分支，扩声音响系统又称为专业音响系统，涉及电声、建声和乐声三种学科的边缘科学。
所以公共广播系统的最终效果涉及合理、正确的电声系统设计和调试，良好的声音传播环境（建声条件）和精确的现场调音三者最佳的结合，三者相辅相成缺一不可。
公共广播系统还兼做紧急广播，可与消防报警系统联动。
公共广播系统的控制功能较多，如选区广播与全呼广播功能、强制切换功能和优先广播功能等。
扬声器负载多而分散，传输线路长。
为减少传输线路损耗，一般都采用70V或100V定压高阻抗输送。
声压要求不高，音质以中音和中高音为主。
公共广播在系统设计中必须综合考虑上述问题。
在选择性能良好的设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件上，达到悦耳、自然的音响效果。
本次设计的背景音乐系统具有背景音乐广播、公共广播、分区广播，分点寻呼广播和火灾事故广播功能。
系统由音源、音频处理模块、系统寻呼模块、消防紧急面板、功率放大器、扬声器等构成。
商场智能广播方案说明
商场智能广播方案说明1. 引言商场作为人们购物、休闲的场所，为了提供更好的消费体验，需要在店内播放音乐、广告等内容，以吸引顾客的注意力并提升购物环境的舒适度。
为了实现智能化的广播管理，我们提出了一种商场智能广播方案，该方案可以通过集成智能硬件与软件系统，实现自动化的广播管理。
本文将详细介绍该方案的架构、功能特点以及部署步骤。
2. 方案架构商场智能广播方案的架构如下图所示：+---------------------------+| 智能硬件 || (音频设备、中控主机等) |+---------------------------+|||+---------------------------+| 软件系统 || (广播控制系统、调度系统等)|+---------------------------+该方案由智能硬件和软件系统两部分组成。
智能硬件包括音频设备、中控主机等，负责接收和播放音频内容。
软件系统由广播控制系统和调度系统组成，通过与智能硬件进行通信，控制音频设备的播放。
3. 功能特点商场智能广播方案具有以下功能特点：3.1 自动化调度方案中的调度系统可以根据商场的营业时间、人流量等信息，自动制定广播计划。
通过预设的规则和优先级，系统可以智能地调度广播内容，确保在适当的时间播放适宜的音乐、广告等内容，提升购物环境的舒适度。
3.2 多区域支持商场通常划分为不同的区域，每个区域的音频需求不同。
方案中的中控主机可以管理多个音频设备，实现对不同区域的独立控制。
通过设置不同的播放策略，可以在不同的区域播放不同内容，满足不同区域的需求。
3.3 远程管理方案中的广播控制系统支持远程管理功能。
商场管理人员可以通过网络连接到系统，远程管理和控制音频设备。
可以进行远程音频文件的更新、音量调整、播放控制等操作，方便快捷。
3.4 实时监控系统具备实时监控功能，可以监测音频设备的工作状态、播放进度等信息。
商场管理人员可以实时查看系统运行情况，并及时处理异常情况，保证广播的正常进行。
公共广播设计方案
公共广播设计方案公共广播是一种重要的信息传播工具，在公共场所的使用频率也非常高。
为了更好地满足公众的需求，提供更好的服务，以下是公共广播设计方案：一、设备选择：1. 选择高质量的扬声器，确保音质清晰、音量可调；2. 选择能够接受多种输入信号的播放器，如MP3、CD、USB、蓝牙等，以便播放不同来源的音频；3. 考虑到安全性和稳定性，选择具备防尘、防水、抗干扰等功能的设备；4. 考虑到使用的便捷性，选择设备具备远程控制、定时播放等功能。
二、布置场所：1. 根据场所的大小和特点，确定音箱的分布位置，使声音能够均匀分布，避免盲区；2. 在重要的区域设置辅助播放设备，以保证声音的传播范围覆盖到每个角落；3. 在室外场所，安装防护罩，以保护设备免受恶劣环境的影响；4. 在容易产生噪音的地方，如车站、市场等，设置音量自动调节功能，根据环境噪音自动调整音量。
三、音频内容：1. 提供公共场所常见的广播内容，如新闻、天气、交通等；2. 定期更新音频内容，保证信息的及时性和新鲜度；3. 根据不同场所和时段，提供相应的音频内容，如学校可以播放教育类内容，商场可以播放广告等；4. 提供紧急广播功能，以应对突发事件，如天灾、灾难等。
四、维护管理：1. 定期检查设备的运行状态，确保正常工作；2. 定期清洁设备，保持良好的工作环境；3. 做好设备的维护，及时修复故障；4. 建立后勤保障体系，确保设备的正常运行和安全使用。
五、用户体验：1. 根据用户反馈和需求，不断改进音响系统，提供更好的服务；2. 增加用户互动功能，如用户可以通过手机APP选择播放内容等；3. 提供多种语言播放功能，以满足不同用户的需求。
综上所述，以上是一个公共广播设计方案。
通过选用适宜的设备，布置合理的场所，提供多样化的音频内容，合理维护管理等，可以提供更好的公共广播服务，满足公众的需求。
同时，不断改进和完善，提升用户体验，更好地发挥公共广播的作用。
公共广播设计方案
公共广播设计方案一、引言公共广播是指在公共场所通过音频广播的形式向大众群体传播信息、宣传政策、提供娱乐节目等服务。
在今天快节奏、多媒体的社会环境中，公共广播在提供信息、为人们的生活增添色彩方面起着不可忽视的作用。
因此，设计一个有效的公共广播方案以满足人们对音频娱乐、新闻信息等的需求至关重要。
本文将提出关于公共广播设计方案的一些建议，并探讨其实施可行性。
二、目标与需求设计公共广播方案的第一步是确定我们的目标和需求。
公共广播的目标是为公众提供高质量、丰富多样的信息内容，同时提供愉悦的音频娱乐和背景音乐。
从需求上来看，公共广播的内容需要覆盖新闻、天气、交通、娱乐、文化艺术等各个领域，并且要能够与公众的兴趣和需求相匹配。
三、场所分析公共广播的设计需要考虑不同场所的情况，包括公园、购物中心、医院、学校、办公室等。
不同场所的受众群体和需求不同，因此，针对不同场所的设计要有所区别。
例如，公园的公共广播可以提供放松音乐和乐队表演信息，购物中心的公共广播可以提供折扣促销信息等。
四、技术设备公共广播的设计方案还需要考虑技术设备的选择。
现在广播系统的技术逐渐更新，包括数字广播、互联网广播以及无线移动广播等。
在选择技术设备时，需要考虑到成本、稳定性和适应性等因素。
此外，设备还需要考虑音频质量和音量调节的能力，以保证音频的清晰度和适度。
五、内容制作公共广播的内容制作是非常重要的一点。
内容需要覆盖不同领域的信息，如新闻、时政、经济、文化、娱乐等。
内容制作需要有专业团队，在调研、策划、制作等方面具备丰富经验。
此外，公共广播的内容需要与受众的兴趣和需求相匹配，可以通过用户调研和数据分析等方式来获取反馈和改进。
六、管理与维护设计公共广播方案后，需要进行管理与维护工作。
管理包括定期更新内容、进行市场调研和竞争分析、整合资源等。
维护包括设备的维修与保养、音质的监测和调整等。
管理与维护的有效性直接影响到公共广播方案的实施效果和持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大型商场、超市公共广播系统设计方案 一、系统的功能设计 一般情况下，大型商场、超市的公共广播系统也应具有消防紧急广播系统功能。正常情况下，公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外，在遇到消防报警时，能对出事区域实现手动选区进行紧急广播。 大型商场、超市的公共广播系统中，节目源通常设置三个：CD唱机、双卡录音座和广播话筒。 CD机选用多碟CD唱机，预先放入多张CD片，所有曲目可预先循环播放，供播放背景音乐使用。 录音座选用双卡录音座，双卡可循环工作，播放背景音乐录音带，也可供广播通知临时录音使用。 广播话筒选用台式鹅颈话筒，操作方便，内置钟声发生器，说话前可发出清脆的钟声，以提醒听众注意，主要供广播通知时使用。 大型商场、超市公共广播系统中扬声器的选型基本遵循以下原则：有装饰天花板的区域采用吸顶式扬声器，无装饰天花板的区域采用 悬吊式音箱或壁挂式音箱。 许多大型商场、超市为单层建筑，按照中国消防系统规范要求，其内部区域必须设置多个防火卷帘门。为此，我们在设计大型商场、超市公共广播系统时，也必须遵照有关规定按内部防火区域进行广播分区。 考虑到区域有必要设置自备声源以便商品促销，为此特别配备紧急广播切换模块。正常情况下，这些区域可自行广播，消防紧急状态时，自动强行切入到公共广播系统，优先进行消防紧急广播。 考虑到大型商场、超市的每一个区域的使用功能和要求不尽相同，因此，公共广播系统应对所有区域和办公用房设置具有独立音量调节功能的音量控制器。为满足消防广播要求，所有音量控制器应具有紧急切换（强切）功能，确保在消防紧急广播状态时能够实现最大音量广播。 由于大型商场、超市客流量较大，为防止消防探头误报警，而引起顾客不必要的恐慌，一般情况下，如果消防控制主机与广播主机同处一室，则广播分区控制系统不设置消防联动控制自动紧急广播这一特殊功能。只是根据已确定的广播区域，配备广播区域选择器、广播区域切换器组成广播分区控制系统，实现手动选择广播区域，进行背景音乐广播或者消防紧急广播。如果消防控制主机与广播主机分设二处，也仅仅考虑增设消防联动自动报警、自动开机功能，同样不设置消防联动控制自动紧急广播这一特殊功能。 二、公共广播系统设计方案举例 1．工程概况 SAMS CLUB为单层建筑，总面积为20000平方米，内部设有6个防火区域。 2．设计方案简要说明 ● 整个广播系统设备按照标准配置，AMA为首选品牌。AMA公共广播系统设备外形美观、音质优美、价廉 物美，在工程界口碑极佳，深受广大工程商的青睐。 ● SAMS CLUB公共广播系统将背景音乐广播系统和消防紧急广播系统合二为一。 ● 整个系统共分6个广播区域。 ● 所有区域设置具有独立音量调节功能、消防强切功能的区域音量控制器。 ● 为方便设置商品促销区域，配备5个紧急广播切换模块。 ● 公共广播系统内部设置紧急状态联动控制器，实现自动开机。 ● 整个SAMS CLUB共配置55只扬声器，具体分布情况如下表所示： 区域 扬声器数量 吸顶扬声器 悬吊式音箱 1 10只 2 10只 3 10只 4 5只 5 5只 6 10只 5只 合计 20只 35只 总计 55只 ● 扬声器选型 有装饰天花板的区域采用 AMA PC-865B 吸顶式扬声器，无装饰天花板的区域采用悬吊式音箱。 ● 扬声器的功率分配 根据AMA扬声器的技术参数，参照消防广播要求，每只扬声器功率分配如下： 吸顶式扬声器分配功率 3W 悬吊式音箱分配功率 15W ● 系统输出功率计算 根据系统设计所确定的扬声器数量以及每只AMA扬声器的分配功率，计算出所有扬声器的损耗功率为： 20只×3W /只 + 35只×15 W /只 = 585 W 按照上述扬声器的损耗功率，以线路传输损耗系数μ=1.2(线路传输损耗系数μ如何确定，请参阅《酒店 广播系统设计范例》来计算系统所需的输出功率 系统输出功率 = 1.2×585 = 702 W ● 功率放大器的数量 根据计算出的系统所需输出功率702 W，按配备AMA PA2240功率放大器计算，本系统共需配备PA2240功率 放大器3台。 ● 选用截面积1.5 mm2双绞护套线为广播传输主干电缆，截面积1.0 mm2双绞护套线为广播传输支干电缆。 ● 其它设备配置，请参阅《酒店广播系统设计范例》。
3．公共广播系统设备清单 序号 设 备 名 称 单位 数量 1 多碟CD唱机 台 1 2 双卡录音座 台 1 3 台式广播钟声话筒 台 1 4 四通道前置放大器 台 1 5 紧急呼叫器 台 1 6 八通道音频分配器 台 1 7 240W定压式功率放大器 只 3 8 八路广播区域选择器 台 1 9 AMA ZC-802 八路广播区域切换器 台 1 10 紧急广播控制模块 台 5 11 吸顶式扬声器 只 20 12吸顶式扬声器防尘罩 只 20 13 悬吊式音箱 只 35 14 区域音量控制器 只 6 15 区域接线箱 套 6 16 八通道节目监听控制器 台 1 17 高级铝合金组合机柜（带温控风扇、机柜照明灯、导轨、接线排） 套 1 18 空白面板 套 1 19 系统电源适配器 套 1 20 广播电缆（以施工平面图计算长度） 百米 21 PVC阻燃线管（以施工平面图计算长度） 百米 22 安装用辅材 批 1
型工厂公共广播系统设计方案
一、系统的功能设计 对于大型工厂、企业的公共广播系统来说，无论是对声场均匀度的要求还是对器材的选择，与其它场合的公共广播系统相比，都比较简单，基本可以参照大型商场、超市的公共广播系统设计方案实行。 二、公共广播系统设计方案举例 1．工程概况 OMRON 中国工厂共有大型工业厂房4栋、2层办公楼1栋、6层职工宿舍楼2栋，厂区占地面积近20000平方米。 2．计方案简要说明 ● 整个广播系统设备按照标准配置，AMA为首选品牌。AMA公共广播系统设备外形美观、音质优美、价廉物美，在工程界口碑极佳，深受广大工程商的青睐。 ● 整个系统共分11个广播区域，其中工业厂房一栋为1个区、职工宿舍楼为1个区，办公楼按楼层分区、 厂区道路为1个区，共分为8个广播区域。 ● OMRON 中国工厂公共广播系统将背景音乐广播和消防紧急广播合二为一。 ● 节目源设置四个：数码调谐器、CD唱机、双卡录音座和广播钟声话筒。 ● 办公楼内所有办公室设置具有强切功能的房间音量控制器。 ● 公共广播系统中扬声器的选型基本遵循以下原则：办公楼内有装饰天花板的区域采用 吸顶式扬声器，厂房内无装饰天花板的区域采用悬吊式音箱，职工宿舍楼采用壁挂式音箱，厂区道路两旁采用圆筒型户外音箱。 ● 整个OMRON 中国工厂共配置134只扬声器，具体分布情况如下表所示： 区域 扬声器数量 吸顶扬声器 壁挂式音箱 悬吊式音箱 室外音箱 厂房1 20只 厂房2 20只 厂房3 10只 厂房4 10只 宿舍楼1 12只 宿舍楼2 12只 办公楼1/F 20只 办公楼2/F 30只 厂区道路 10只 合计 50只 24只 50只 10只 总计 134只 ● 扬声器的功率分配 根据AMA扬声器的技术参数，参照消防广播要求，每只扬声器功率分配如下： 吸顶式扬声器分配功率 3W 悬吊式音箱分配功率 15W 壁挂式音箱分配功率 5W 室外音箱分配功率 15W ● 系统输出功率计算 根据系统设计所确定的扬声器数量以及每只扬声器的分配功率，计算出所有扬声器的损耗功率为： 50只×3W /只 + 24只×5 W /只+ 50只×15 W /只 + 10只×15 W /只= 1170 W 按照上述扬声器的损耗功率，以线路传输损耗系数μ=1.4 (线路传输损耗系数μ如何确定，请参阅《酒店广播系统设计范例》)来计算系统所需的输出功率： 系统输出功率 = 1.4×1170 = 1638 W ● 功率放大器的数量 根据计算出的系统所需输出功率1638 W，按配备功率放大器计算，本系统共需配备功率放大器5台。 ● 选用截面积2.5 mm2屏蔽双绞护套线为广播传输主干电缆，截面积1.0 mm2双绞护套线为广播传输支干 电缆。 ● 其它设备配置，请参阅《酒店广播系统设计范例》。 3．公共广播系统设备清单 序号 设 备 名 称 单位 数量 1 多碟CD唱机 台 1 2 数码调谐器 台 1 3 双卡录音座 台 1 4 CAROL台式广播钟声话筒 台 1 5 AMA 四通道前置放大器 台 1 6 AMA紧急广播呼叫器 台 1 7 AMA八通道音频分配器 台 1 8 AMA360W定压式功率放大器 只 5 9 AMA 八路广播区域选择器 台 1 10 AMA 八路广播区域切换器 台 1 11 AMA 八路紧急广播控制器 台 1 12 AMA 吸顶式扬声器 只 50 13 AMA吸顶式扬声器防尘罩 只 50 14 AMA悬吊式音箱 只 50 15 AMA 壁挂式音箱 只 24 16 AMA圆筒型户外音箱 只 10 17 AMA 房间音量控制器 只 40 18 AMA区域接线箱 套 8 19 AMA 八通道节目监听控制器 台 1 20 AMA高级铝合金组合机柜（带温控风扇、机柜照明灯、导轨、接线排） 套 1 21 AMA 空白面板 套 1 22 AMA 系统电源适配器 套 1 23 广播电缆（以施工平面图计算长度） 百米 24 PVC阻燃线管（以施工平面图计算长度） 百米 25 安装用辅材 批 1 一、系统的功能设计 对于大型工厂、企业的公共广播系统来说，无论是对声场均匀度的要求还是对器材的选择，与其它场合的公共广播系统相比，都比较简单，基本可以参照大型商场、超市的公共广播系统设计方案实行。 二、公共广播系统设计方案举例 1．工程概况 OMRON 中国工厂共有大型工业厂房4栋、2层办公楼1栋、6层职工宿舍楼2栋，厂区占地面积近20000平方米。 2．计方案简要说明 ● 整个广播系统设备按照标准配置，AMA为首选品牌。AMA公共广播系统设备外形美观、音质优美、价
