光伏电站汇流箱安装
光伏电站汇流箱运行规程
光伏电站汇流箱1、组件汇流箱的概况1.1长直的棚型为标准棚，每个棚有1056块组件组成，每22块组件汇成一个支路，每12个支路进入1个汇流箱，共4个汇流箱组成。
2、汇流箱型号及参数3、汇流箱运行规定3.1汇流箱可长期按照铭牌及技术规范规定参数连续运行。
3.2定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。
3.3更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。
3.4禁止带电更换支路保险。
3.5禁止在不断电的情况触摸模块板。
3.6在更换保险出现火花或着火时要及时断开直流开关，在采取灭火器进行灭火，严禁用水灭火。
4、汇流箱投入、退出操作流程4.1 汇流箱投入步骤:4.1.1 依次放上光伏电池组串输入正、负极熔断器。
4.1.2 合上输出直流断路器，汇流箱投入运行。
4.2 汇流箱退出流程:4.2.1 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器；4.2.2 断开该汇流箱直流断路器；4.2.3 依次取下各支路输入正、负极熔断器。
5、汇流箱巡视检查内容5.1汇流箱的日常检查5.1.1检查汇流箱整体完整，无损坏、变形倒塌事故。
若汇流箱有损坏、变形倒塌事故应及时向领导汇报，并现场指挥处理，做好记录。
5.1.2检查汇流箱处有无杂物、杂草，如有及时进行清理。
遇有积雪时应及时清理。
5.2汇流箱的定期维护5.2.1 汇流箱应每月检查一遍，隐患及时发现，及时消缺并在运行日志上登记。
5.2.2 检查螺丝无松动、生锈现象。
5.2.3 检查接线端子无烧毁、松动现象，测量保险无烧坏击穿，检查保险底座无烧坏及防雷模块是否正常。
5.2.4 检查线路正常无风化现象，接入汇流箱的线缆包扎牢固，绝缘是否老化，电缆接插头处不发热。
6、汇流箱异常运行及故障处理6.1 当汇流箱内直流断路器频繁跳闸时应试和一次，如再跳应进行以下检查：6.1.1 检查汇流箱内模块板及直流母排有无烧毁、放电痕迹，开关及直流母排是否发热变色。
并网光伏电站施工注意事项(技术交底)

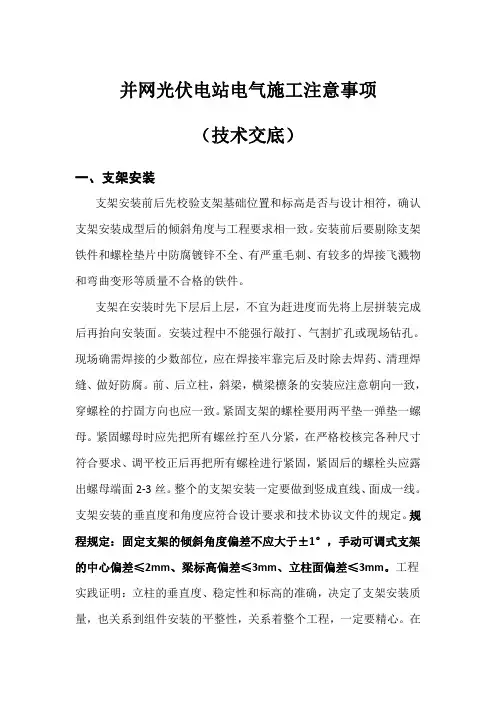

并网光伏电站电气施工注意事项（技术交底）一、支架安装支架安装前后先校验支架基础位置和标高是否与设计相符，确认支架安装成型后的倾斜角度与工程要求相一致。
安装前后要剔除支架铁件和螺栓垫片中防腐镀锌不全、有严重毛刺、有较多的焊接飞溅物和弯曲变形等质量不合格的铁件。
支架在安装时先下层后上层，不宜为赶进度而先将上层拼装完成后再抬向安装面。
安装过程中不能强行敲打、气割扩孔或现场钻孔。
现场确需焊接的少数部位，应在焊接牢靠完后及时除去焊药、清理焊缝、做好防腐。
前、后立柱，斜梁，横梁檩条的安装应注意朝向一致，穿螺栓的拧固方向也应一致。
紧固支架的螺栓要用两平垫一弹垫一螺母。
紧固螺母时应先把所有螺丝拧至八分紧，在严格校核完各种尺寸符合要求、调平校正后再把所有螺栓进行紧固，紧固后的螺栓头应露出螺母端面2-3丝。
整个的支架安装一定要做到竖成直线、面成一线。
支架安装的垂直度和角度应符合设计要求和技术协议文件的规定。
规程规定：固定支架的倾斜角度偏差不应大于±1°，手动可调式支架的中心偏差≤2mm、梁标高偏差≤3mm、立柱面偏差≤3mm。
工程实践证明：立柱的垂直度、稳定性和标高的准确，决定了支架安装质量，也关系到组件安装的平整性，关系着整个工程，一定要精心。
在风里较大的地段，为了防止风力造成支架和组件的倾斜，可以在立柱安装完毕后采取点焊封死，由7根立柱组成一组的可点焊1、4、7，手动可调节倾斜角度的支架，调节范围应满足设计要求，力求做到调节时用力适当，手感轻便灵活，到位后便于牢靠紧固。
跟踪型支架的安装除参照上述有关事项外，支架基础混凝土施工和机脚螺栓的预埋要慎重对待，特别注意的是要在基础混凝土养护到期后才进行支架支撑件的安装。
安装在中轴上的铁件要平整牢靠。
斜单轴自适应对日跟踪器的两块小电压取样小组件板，要保证对整体组件平面的设计角度，电机与中轴的连接要牢靠，该灌注润滑油的部位要灌满封严。
安装中要保护电机不受任何外力的破坏，且传动部分应灵活不应在转动过程中影响其他部件。
光伏电站项目施工作业指导书
光伏电站项目施工作业指导书光伏电站项目施工作业指导书一、施工前期准备在施工前，需要熟悉施工图纸，了解设计内容、明确所需材料及施工技术要求。
对主要设备和材料进行复核，如有不符或不清楚的地方及时提出。
同时，需要熟悉与工程有关的技术资料，如施工及验收规范、技术规程、质量检验评定标准及产品方提供的相关技术材料。
安全文明施工也是必要的。
二、施工安装过程2.1 材料进场在进行材料进场时，需要对进场的材料进行检查和验收，确保符合要求。
2.2 基础制作与安装在基础制作和安装过程中，需要按照设计要求进行施工，确保基础牢固可靠。
2.3 支架安装支架安装需要严格按照设计要求进行，确保支架稳定可靠。
2.4 组件安装组件安装需要按照设计要求进行，确保组件安装牢固可靠。
2.5 逆变器、汇流箱安装逆变器、汇流箱安装需要按照设计要求进行，确保安装牢固可靠。
2.6 桥架、电缆敷设桥架、电缆敷设需要按照设计要求进行，确保牢固可靠。
2.7 升压变、配电柜安装升压变、配电柜安装需要按照设计要求进行，确保安装牢固可靠。
2.8 接地制作接地制作需要按照设计要求进行，确保接地可靠。
2.9 检测报告在施工完成后，需要进行检测并出具检测报告，确保项目符合要求。
三、设备和系统调试设备和系统调试需要按照设计要求进行，确保设备和系统正常运行。
附：无2.1 材料进场2.1.1 确保材料数量及技术规范符合设计要求，并报监理审批。
2.1.2 开箱前，甲供材料需经监理共同验收。
2.1.3 确保材料进场后与施工队进行交接工作。
2.1.4 存放材料的场所应避免雨、雪、风、沙等天气影响，并采取防潮等防护措施，不得出现积水。
2.1.5 收集材料送货单、型式报告、合格证、出场报告、说明书、认证书等相关材料。
2.2 基础制作与安装2.2.1 在基础浇筑前一周，确保预埋件到货，基础开始浇筑时，确保支架进场。
2.2.2 根据图纸要求，放线屋面，注意彩光及整体分布。
2.2.3 屋面防水应粘贴或粉刷整齐美观，并符合要求。
光伏区电气安全技术交底
设计交底记录表注：1.增补部分均以附件形式完成； 2..签字坚决杜绝代签；3.本表一式三份，监理项目部存一份，其他参会各方各存一份高安市辉耀新能源有限公司新建18MWp渔光互补光伏电站项目光伏区电气安装设计技术交底一．光伏支架安装1、施工流程立柱安装→斜梁安装→斜撑安装→檩条安装→后拉杆安装→报验2、工艺方法（1）立柱安装：短立柱安装在基础南侧，长立柱安装在基础北侧。
（2）按照斜梁斜撑檩条拉杆顺序安装，檩条的安装应按照中间段两端段檩条连接件顺序安装，檩条安装完成后，检查每根檩条的水平度，每跨檩条的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
支架的校核方法为，先精确校核支架的所有立柱，作为基准架，然后再以基准架为准校核，校核过程中检查螺栓的紧固情况，有必要的话进行二次紧固，以保证支架的整体稳固度。
（3）支架主要构件的连接均采用螺栓连接，光伏组件托板与檩条采用螺栓连接。
螺栓的连接和紧固过程中不应强行敲打，不应气割扩孔。
（4）由质检员组织各部门人员对支架安装进行自检。
自检合格后通知监理验收，经监理复检合格同意后进入下道工序。
3、质量控制点（1）支架安装的垂直度和角度应符合下列规定：（2）支架垂直度偏差每米不应大于1mm。
（3）支架安装的允许偏差应符合表3中的规定：（4）支架安装的允许偏差二．光伏组件安装1、施工流程二次搬运及保护→开箱检查→组件安装→报验2、工艺方法（1）二次搬运及保护：组件在二次搬运过程中，不得拉扯导线，避免在搬运过程中磕碰组件，轻搬轻放，不得有强烈的冲击和振动，不得重压，不得造成玻璃的划伤或破损。
组件在施工现场堆放时应在每两块组件之间放置弹性垫块避免组件面板直接接触，并且要摆放整齐。
（2）开箱检查：查看外包装箱有无明显损坏变形，先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
光伏电站之光伏交流汇流箱详解
光伏电站之光伏交流汇流箱详解
一、光伏交流汇流箱的定义
光伏交流汇流箱是指将多台光伏逆变器的输出电流汇聚到一台汇流箱中，然后再由汇流箱联接到现场配电系统中的一台综合开关柜的一个回路中，实现多台光伏逆变器的合路和交流变流功能。
它是光伏电站的重要组
成部分。
二、光伏交流汇流箱的功能
1、合路功能：汇流箱内部部件进行合路，能有效地汇聚多台光伏逆
变器的输出电流，将其联接到综合开关柜的一个回路中，实现多台光伏逆
变器的交流变流功能。
2、电流保护功能：光伏交流汇流箱内部内置了电流保护装置，可以
在系统故障或光伏逆变器短路时，实时约束汇流箱出口电流，保障汇流箱
运行安全。
3、避雷功能：光伏交流汇流箱内部装有避雷装置，能有效降低汇流
箱遭受外界光电环境的影响，防止汇流箱及光伏系统中其它部件因遭受外
界的雷击而损坏。
4、温度保护功能：光伏交流汇流箱内部装有温度计或温度控制器，
能够控制光伏交流汇流箱内部温度，从而保证电气设备安全运行。
5、安全保护功能：光伏交流汇流箱内部装有安全保护装置，能够实
时监测光伏交流汇流箱内部的运行状态，保障光伏交流汇流箱的安全运行。
三、光伏交流汇流箱的重要性。
电气连接和汇流箱安装施工方案
电气连接和汇流箱安装施工方案安徽省阜阳市颖东区新乌江镇的永明20MW农光互补分布式光伏发电项目需要进行汇流箱电气安装。
以下是该项目的汇流箱安装作业施工方案。
第一章：编制依据本方案的编制依据包括项目相关技术文件、设计文件和标准规范等。
第二章：工程概述该项目是一项分布式光伏发电项目，位于安徽省阜阳市颖东区新乌江镇永明地区。
总装机容量为20MW。
第三章：施工管理目标3.1质量目标保证施工质量符合相关标准和规范要求。
3.2安全目标确保施工过程中人员和设备的安全。
3.3进度目标按照工期要求保质保量完成施工任务。
第四章：施工准备4.1技术准备施工前需对相关技术进行了解和熟悉，确保施工质量。
4.2施工机械设备准备准备必要的施工机械设备，包括吊车、脚手架等。
第五章：施工工序及主要施工工艺5.1施工工序施工工序包括：现场勘测、基础施工、架设支架、电缆敷设、汇流箱安装等。
5.2汇流箱安装施工方法及工艺5.2.1施工准备准备必要的工具和设备，包括电缆、电缆槽、连接器等。
同时，对施工现场进行检查，确保安全。
以下省略，因为剩下的内容格式错误且无法改写）Chapter 1: Basis for nXXX plan for the 20MW distributed photovoltaic power n project in Yongming。
New Wujiang Town。
Yingdong District。
Fuyang City。
Anhui Province:1.XXX n n)2.The company's current comprehensive management system for quality。
environment。
XXX and safety3.Technical ns。
ns。
and standards related to this project issued by the state and the power XXX laws。
光伏电站逆变器、汇流箱安装检查表
合格不合格
逆变器端交流线缆连接
逆变器交流输出线连接极性正确（交流线缆与接头接线孔对应关系正确，L1，L2，L3对应孔1,2,3）
合格不合格
交流接头加工时线缆皮无破损，无漏铜丝现象
合格不合格
线缆与接头连接螺丝牢固，无松动
逆变器、汇流箱安装检查表
检查大项
检查子项
检查结果
备注
逆变器安装
机箱编号清晰
合格不合格
逆变器安装牢固，背板和底部连接螺丝紧固到位
合格不合格
逆变器安装不得前倾
合格不合格
逆变器端线缆布放总体要求
各类线缆自然下垂固定，应力小
合格不合格
线缆标识清晰
合格不合格
未接线的接口盖好防尘堵头
合格不合格
逆变器保护地线连接
合格不合格
通信线缆按照设计图纸连接
合格不合格
汇流箱安装检查
机箱编号清晰
合格不合格
线缆与空开之间的对应关系标识清晰
合格不合格
线缆连接可靠，OT端子压接牢固，OT端子柄和铜芯无外露，用绝缘胶带缠紧或套热缩套管
合格不合格
线缆OT端子与断路器连接螺丝紧固到位
合格不地可靠连接
合格不合格
并网检查
查看逆变器输出参数中电压测量值与实际电压等级一致，电网频率与当地电网频率一致
合格不合格
对于额定电压480V的逆变器（28KTL、40KTL）满载时逆变器端口交流电压不能超过520Vac
合格不合格
合格不合格
交流接头与逆变器连接可靠，接头外护套紧固到位
合格不合格
交流接头密封圈用扳手拧紧，无松动
光伏电站汇流箱安装
汇流箱安装
8路智能防雷汇流箱技术参数
直流汇流箱参数
—最大输入电压范围：DC1000V
—检测精度要求：0.5级
—最大允许直流电流 160A
—直流输入路数共16路（16个正极，16个负极）—输入线路断路器规格 10A/个（16个正极，16个负极）—输入线路测量允许的最大电流 10A 电气绝缘性能
—直流输入对地：2000V（AC），1分钟
—直流与交流之间：2000V（AC），1分钟
其他指标：
通讯接口：汇流箱为RS485输出；数据集中通信装置为RS485输入、以太网输出。
使用环境温度：﹣40℃— +55℃
最高海拔：≥2,000m
冷却：自冷
通讯速率：要求所有发电站用逆变器、直流汇流箱组合成网络后，遥测数据上传周期不长于3秒，遥信数据即时传送。
防雷能力
意科智能光伏防雷汇流箱装有光伏系统专用的防雷装置。
具备雷击防护告警功能（最大放电电流为:30KA，标称放电电流为:15KA,残压小于2.8KV ）；防浪涌能力，能承受模拟雷击电压波形10/700us，幅值为5KV的冲击5次，模拟雷击电流波形8/20us，幅值为20KA的冲击5次，每闪冲击间隔为1min，设备仍能够正常工作。
防护等级
—户外：IP65
噪声：≤50dB
平均无故障时间：>5年
直流汇流箱与电网有关相应标准
—电磁兼容性：EN50081或同级以上标准
—EMC： EN50082或同级以上标准
—电网干扰： EN61000或同级以上标准
—电网监控： UL1741或同级以上标准
—电磁干扰： GB9254或同级以上标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汇流箱安装
8路智能防雷汇流箱技术参数
直流汇流箱参数
—最大输入电压范围：DC1000V
—检测精度要求：0.5级
—最大允许直流电流 160A
—直流输入路数共16路（16个正极，16个负极）
—输入线路断路器规格 10A/个（16个正极，16个负极）
—输入线路测量允许的最大电流 10A
电气绝缘性能
—直流输入对地：2000V（AC），1分钟
—直流与交流之间：2000V（AC），1分钟
其他指标：
通讯接口：汇流箱为RS485输出；数据集中通信装置为RS485输入、以太网输出。
使用环境温度：﹣40℃— +55℃
最高海拔：≥2,000m
冷却：自冷
通讯速率：要求所有发电站用逆变器、直流汇流箱组合成网络后，遥测数据上传周期不长于3秒，遥信数据即时传送。
防雷能力
意科智能光伏防雷汇流箱装有光伏系统专用的防雷装置。
具备雷击防护告警功能（最大放电电流为:30KA，标称放电电流为:15KA,残压小于2.8KV ）；防浪涌能力，能承受模拟雷击电压波形10/700us，幅值为5KV的冲击5次，模拟雷击电流波形8/20us，幅值为20KA的冲击5次，每闪冲击间隔为1min，设备仍能够正常工作。
防护等级
—户外：IP65
噪声：≤50dB
平均无故障时间：>5年
直流汇流箱与电网有关相应标准
—电磁兼容性：EN50081或同级以上标准
—EMC： EN50082或同级以上标准
—电网干扰： EN61000或同级以上标准
—电网监控： UL1741或同级以上标准
—电磁干扰： GB9254或同级以上标准
8路智能防雷汇流箱直流汇流箱外形尺寸图
8路智能防雷汇流箱示意图
8路智能防雷汇流箱整体结构图
8路智能防雷汇流箱柜内结构图
提示：根据不同型号配置可能略有差别
8路智能防雷汇流箱柜门控制板结构图
提示：根据不同型号配置可能略有差别8路智能防雷汇流箱外部接口图。
