RCS-985微机发电机-变压器组保护在某电厂的应用.doc
RCS-985说明书(包含所有保护原理)
NARI-RELAYS
NARI—RELAYS
RCS-985 化研究院 继电保护研究所 南京南瑞继保电气有限公司
2001 年 8 月
NARI-RELAYS
RCS-985 发电机变压器组保护装置
1.概述.........................................................................................................................................................1
2.保护功能配置.........................................................................................................................................3
2.1 300MW-500KV 发变组单元保护配置.......................................................................................... 3 2.2 300MW-220KV 发变组单元保护配置.......................................................................................... 6 2.3 125MW 机组保护配置................................................................................................................... 8 2.4 配置说明...................................................................................................................................... 10
RCS-985RE发电机转子接地保护技术和使用说明书
6
保护原理 .......................................................................................................................4 6.1 6.2 6.3 6.4 6.5 6.6 转子一点接地保护 .................................................................................................. 4 转子两点接地保护 .................................................................................................. 5 转子接地保护出口逻辑 .......................................................................................... 5 外加电源监视 .........................................................................................................6 定时举刷和手动举刷功能 .......................................................................................6 装置闭锁与报警 ..................................................................................................... 6
RCS985T电厂变压器保护装置的工程应用
7
15
(最多 6 分支)
TV 断线判别
8
分支零序过流保护
16
TA 断线判别
表 2 其他功能
序号 1 2
其他功能 4 个 RS-485 通讯口 两个复用光纤接口
序号 6 7
其他功能 MODBUS 通讯规约 CPU 板：保护录波功能
MON 板：4 秒（或 8 秒）连续
70-5-103 通讯规约 9 汉化打印：定值、报文、波形
4 投运试验
第 47 卷
4.1 起备变保护投运试验主要内容 检测起备变各侧 PT 的二次电压及相位、CT 的
二次电流及相位。 验证起备变零序差动、 起备变差 动、 起备变高压侧复压过流、 起备变低压侧复压过 流、起备变过负荷、起备变过励磁等保护回路接线的 正确性。 4.2 起备变保护投运试验过程
2009 年 03 月 21 日 09 时 30 分，该起备变进行 充电试验，220kV 1 母线空出，合上 1 号起备变高压 侧 6019 开关，检查 1 号起备变运行情况，保护装置 启动，打印 1 号起备变首次冲击的波形，波形完整， 表达清晰， 高压侧自产零序电流与外接零序电流的 波形同相位，极性正确满足装置要求，该变压器零序 差动保护可以投入运行。

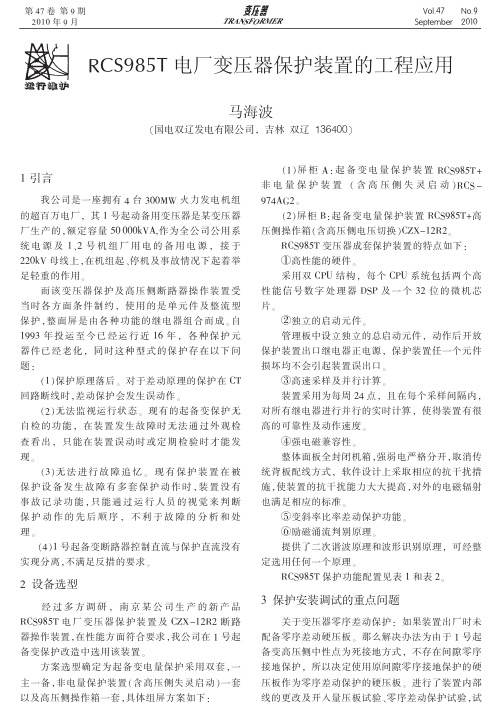

第 47 卷 第 9 期 2010 年 9 月
TRANSFORMER
Vol.47 No.9 September 2010
RCS985T 电厂变压器保护装置的工程应用
运行维护
马海波
（国电双辽发电有限公司，吉林 双辽 136400）
1 引言
我公司是一座拥有 4 台 300MW 火力发电机组 的超百万电厂， 其 1 号起动备用变压器是某变压器 厂生产的，额定容量 50 000kVA,作为全公司公用系 统 电 源 及 1、2 号 机 组 厂 用 电 的 备 用 电 源 ， 接 于 220kV 母线上，在机组起、停机及事故情况下起着举 足轻重的作用。
RCS-985(C)发变组保护检验规程-33页文档资料
RCS-985(C)发电机变压器组保护装置检验规程检验项目★1、装置的外部检查2、绝缘检查2.1保护屏内各回路绝缘电阻的测试★△ 2.2二次回路的绝缘电阻测试3、逆变电源的检验★△3.1逆变电源的自启动性能3.2拉合直流电源时的自启动性能★3.3正常工作状态下的检验3．4空载状态下检验4、通电初步检验4．1保护装置的通电自检4．2检查键盘4．3打印机与保护装置的联机试验。
★△4．4软件版本和程序校验码的核查。
★△4．5时钟的整定与校核。
5、定值整定★△5．1整定值的整定★△5．2 整定值的失电保护功能检验★△6、RCS-985（C）开入接点检查★△7、RCS-985（C）交流回路的校验★△8、RCS-985（C）开出接点检查★9、RCS-985（C）功能试验10、RCS-985（C）整组试验及投运注意事项★△10.1 开关传动试验10.2 投运前检查10.3 短路试验10.4 启动过程电压量检查10.5 定子接地保护定值校正★△10.6 机组并网运行1、装置的外部检查(检验结果:正确的打“√”,否则打“×”)2、绝缘检查(检验结果:正确的打“√”,否则打“×”)试验前的准备工作:(1) 将保护装置的CPU插件拔出机箱,其余插件全部插入。
(2) 逆变电源开关置“投入”位置。
(3) 保护屏上各压板置“投入”位置。
(4) 在保护屏端子排内侧分别短接交流电压、交流电流、直流电源、跳闸、开关量输入、远动接口及信号回路端子。
2.1保护屏内各回路绝缘电阻的测试在进行本项试验时,需在保护屏端子排处将所有外部引入的回路及电缆全部断开, 分别将电流、电压、直流控制信号回路的所有端子各自连接在一起，用1000V 摇表分别测量各组回路对地及回路间的绝缘电阻，绝缘电阻要求大于10MΩ。
注:在测量某一组回路对地绝缘电阻时,应同时将其他各组回路都接地.若上述试验中任一项不满足要求时要查找原因进行处理,直至合格后方可进行下一项试验。
RCS-985系列发变组保护基本配置与典型方案
2013-11-15
工程设计中心 电厂综合部 2008年3月
1
目录 一、电厂机组简介 二、RCS-985系列发变组保护技术特点 三、机组保护的配置原则 四、机组保护的典型配置方案 五、机组设计的注意事项 附1、大型火电机组业绩 附2、大型水轮机组业绩
2013-11-15 27
国网十八条反措的规定
国家电网生技【2005】400号《国家电网公司十八项电网 重大反事故措施》 • 14.2.6条明确规定：“100MW及以上容量发电机变压器组 按双重化原则配置微机保护（非电气量保护除外）。大 型发电机组和重要发电厂的启动变保护宜采用双重化配 置。每套保护均应含有完整的主、后备保护，能反应被 保护设备的各种故障及异常状态，并能作用于跳闸或给 出信号。”
2013-11-15
31
国网公司元件保护标准化设计会议精神
2007年10月国家电网元件保护标准化设计送审稿 • 在《总则》部分明确提出“两个优先”的设计指导思想 • “优先通过继电保护装置自身实现相关保护功能，尽可 能减少外部输入量，以降低对相关回路和设备的依赖。” • “优化回路设计，在确保可靠实现继电保护功能的前提 下，尽可能减少屏（柜）内装置间以及屏（柜）间的连 线。” ◆ 解读：对于100MW及以上容量机组保护采用双重化保护、 单套保护“主后一体”来实现，以减少装置数量、简化 二次回路，提高装置的可靠性，这无疑是对会议精神的 最好的践行。
2013-11-15
28
国网十八条反措的规定
国家电网生技[2005]400号《国家电网公司十八项电网重 大反事故措施》 • 14.3.1条明确规定：“采用双重化配置的两套保护装置应 安装在各自保护柜内，并应充分考虑运行和检修时的安 全性。 ” ◆ 解读：对于100MW及以上容量的机组，必须双重化配置， 要求采用“主后一体”的装置；双重化配置的保护装置 必须独立组柜。
RCS-985BT发电机变压器成套保护装置技术说明
RCS-985BT 发电机变压器成套保护装置 技术说明书
南京南瑞继保电气有限公司版权所有 Ver 3.00 （适用于 RCS-985BT V3.10 及以上版本程序） 本公司保留对此说明书修改的权利， 届时恕不另行通知。 产品与说明书不符之处， 以实际产品为准。 更多产品信息，请访问互联网：/
目
录
1. 概述 .............................................................................................................................................. 1 2. 保护功能配置及典型配屏方案 .................................................................................................... 2 2.1 保护功能对照表...................................................................................................................... 2 2.2 发变组保护组屏方案 .............................................................................................................. 4 2.3 配置说明 ......................................................................................
RCS-985A发变组保护整定计算方案
发变组RCS-985A保护整定计算方案一、发变组保护配置(一)发电机保护1.发电机差动保护2.发电机匝间保护---纵向零序电压保护3.发电机定子绕组接地保护发电机基波零序电压型定子接地保护发电机三次谐波电压型定子接地保护4.发电机转子接地保护发电机转子一点接地保护发电机转子二点接地保护5. 发电机定子过负荷保护定时限、反时限6.发电机负序过负荷保护定时限、反时限7. 发电机失磁保护8.发电机失步保护9. 发电机定子过电压保护10. 发电机过激磁保护定时限、反时限11. 发电机功率保护发电机逆功率保护发电机程序逆功率保护12. 发电机频率保护低频率保护电超速保护13.发电机起停机保护14.发电机误上电保护15.发电机励磁绕组过负荷保护定时限、反时限（二）主变压器保护1.主变差动保护2.主变瓦斯保护3.主变零序电流保护4.主变间隙零序电流、零序电压保护5.阻抗保护6.主变通风启动保护7.主变断路器失灵保护（C柜）（三）高厂变保护整定1.高厂变比率制动式纵差保护2.高厂变瓦斯保护3.高厂变复合电压过流保护4.高厂变通风启动保护5.高厂变过负荷保护6.高厂变A分支低压过流保护7.高厂变B分支低压过流保护8.高厂变A分支限时速断保护9.高厂变B分支限时速断保护10.高厂变A分支过负荷保护11.高厂变B分支过负荷保护（四）发电机—变压器组保护1.发变组差动保护（五）非电量保护(需整定定值的)主变冷却器全停保护发电机断水保护...一、发电机保护整定1.发电机差动保护发电机中性点CT：2LH 12000/5 5P Y接线发电机机端CT：7LH 12000/5 5P Y接线发电机稳态比率差动保护发电机一次额定电流为If1n=11207A发电机二次额定电流计算:If2n =If1n/nCT=11207/（12000/5）=（A）差动电流起动定值Icdqd整定保护的最小动作电流按躲过正常发电机额定负载时的最大不平衡电流整定。
RCS985系列保护逻辑功能介绍
定子接地保护的功能特点
• 95%定子接地保护
–灵敏段： 动作于出口时中性点零序电压经机端开口三角 零序电压闭锁，动作于信号时只判中性点零序 电压 –高定值段：躲过各种情况下最大不平衡电压
定子接地保护的功能特点
• 发电机中性点40%接地电压波形(动模试验)
现有定子接地保护存在问题
• 三次谐波电压比率判据 －启停机过程中易误动 －正常运行机组频率变化时，三次谐波滤过比下降，易 导致误动 • 调整型三次谐波电压判据 －启停机过程中易误动 －正常运行机组频率变化时，三次谐波滤过比下降， 易导致误动 －运行方式变化时，易误动
发电机差动保护现状
• 大型发电机造价昂贵，内部故障造成的损失巨大，内
部相间故障由于故障点电势可能较低，故障时受过渡
电阻影响较大，如何采用新原理，不受过渡电阻影响， 提高内部故障时保护灵敏度已成为重要课题。 • 发电机差动保护普遍采用P级TA，区外故障TA不平衡电 流大（尤其在非同期合闸时），固定斜率的比率差动
现有防TA饱和措施
提高定值：
缺点：降低了内部故障灵敏度。
采用流出电流判据的标积制动式差动保护：
当IH/IN>B ＆ I1/IN>B ＆ I2/IN>B时差动保护动作电流为 无穷大 缺点1：理论计算表明，在发电机内部故障时，也有流出电流， 存在拒动可能。 缺点2：区外转区内故障时，拒动可能性增加。
TA饱和判据的特点
励磁变差动保护的功能
• 变斜率比率差动保护 –二次谐波原理或波形判别 –TA饱和判据 • 高值比率差动保护 –二次谐波原理或波形判别 • 差动速断保护
• TA断线闭锁
发电机差动保护的功能
• 变斜率比率差动保护 –TA饱和判据 • 高值比率差动保护 • 工频变化量比率差动保护 • 差动速断保护 • TA断线闭锁
大板厂RCS-985中的发电机乒乓式转子接地保护
浅析RCS-985中的发电机乒乓式转子接地保护摘要：针对我厂使用的RCS-985发电机-变压器组保护中的乒乓式转子接地保护，从转子接地的故障危害、乒乓式转子接地保护优缺点、基本原理、调试和转子一点接地和两点接地的现象和处理方法各个方面对乒乓式转子接地保护进行浅析。
关键词：乒乓式转子接地保护；转子一点接地；转子两点接地1、前言发电机在长期运行过程中，由于转子内部受潮、冷却介质泄漏、绝缘老化以及机械振动等诸多方面的原因，容易造成转子对地绝缘水平的降低进而引发转子接地故障。
当转子发生一点接地故障时，虽然不会对发电机本身造成直接的危害，但若再相继发生两点接地，则将严重威胁发电机的安全。
针对发电机转子接地故障，我厂装设的保护为发电机乒乓式转子接地保护（RCS-985发电机-变压器组保护），正常运行情况下一点接地保护投入，而两点接地保护退出。
2、发电机转子接地故障的危害2.1 转子一点接地的危害发电机转子一点接地故障是常见的故障形式之一，发生一点接地故障时励磁绕组与地之间尚未形成电气回路，转子的励磁电压和流过转子的转子电流受到的影响很小，所以并不对发电机造成危害，此时可通过转移负荷，平稳停机后再检查故障。
2．2 转子两点接地的危害（1）破坏发电机气隙磁场的对称性，使气隙磁场发生畸变，气隙磁通失去平衡，引起发电机剧烈振动，使电机损坏、无功出力降低。
汽轮发电机励磁回路两点接地还可引起轴系和汽机磁化，后果严重。
若装有横差保护，还会引起其误动，因此，转子一点接地保护动作后要将横差保护加上一个短的延时，防止误动。
（2）两点接地造成非短路的绕组电流增大，如果流过转子本体的短路电流大(通常以l 500 A为界限)，热效应烧损转子的同时还会使转子发生缓慢变形，造成偏心，加剧振动。
另外，还可能损坏其他励磁装臵，导致失磁故障，危及发电机和系统的安全。
为确保发电机的安全运行，当发电机转子绕组发生一点接地时，应发出信号，运行人员立刻进行处理；若发生两点接地应立即停止发电机的运行。
RCS-985说明书(包含所有保护原理)
