金属线槽配线安装技术交底
2#桥架线、金属槽配线安装技术交底
技术交底工程名称郑州大学护理学院2#高教楼交底时间2007.10.20工程部位桥架、金属线槽配线安装工程交底对象安装队电工班交底人接收人参加交底人员内容第一节材料要求1.桥架金属线槽及其附件：采用经过镀锌处理的定型产品。
其规格、型号符合设计要求。
桥架线槽内外光滑平整，无棱刺，不要有扭曲、翘边等变形现象。
2.绝缘导线：漆规格、型号必须符合设计要求，并有产品合格证。
3.：镀锌材料：采用钢板、元钢、扁钢、角钢、螺栓、弹簧垫等金属材料做电工工件时，都要经过镀锌处理。
第二节主要机具手电钻、冲击钻、兆欧表、万用表、绝缘电阻测试仪等。
第三节作业条件1.配合土建的结构施工，预留空洞、预埋铁和预埋吊杆、吊架等全部完成。
2.顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行桥架敷设。
第四节操作工艺1.弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分均档距并用笔标出具体位置。
2.预留孔洞：根据所弹中心线修补预留孔洞，并抹平孔洞口。
3.支架与吊架安装要求[1].支架与吊架所用型材要平直。
下料后长短偏差在5mm范围内，切口处无卷边、毛刺。
[2].型钢支架与吊架焊接牢固，无变形、焊缝均匀平整，焊缝长度符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。
[3].支架与吊架安装牢固，保证横平竖直，[4].支架与吊架的规格按设计要求。
[5].支架间距水平1.5m，电气井内垂直支架，加气块墙做落地支架与腰带支架剪力墙上支架离地0.5m,间隔1.5m.。
在进出接线盒、箱、柜、转角和丁字接头的三端500mm以内设置固定支持点。
[6].支架与吊架距离上层楼板不小于150mm；距地面高度不低于150mm；[7].严禁用木砖固定支架与吊架。
4.金属膨胀螺栓安装[1]钻孔直径的误差不得超过+5～-0.3mm；深度误差不得超过+3mm；钻孔后将孔内残存的碎屑清理干净。
线槽安装交底详解
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填
i.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填
i.本表由施工单位填写，交底单位与接受交底单位各保存一份。
3、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填
i.本表由施工单位填写，交底单位与接受交底单位各保存一份。
金属线槽安装技术交底
公司名称DQ-003 金属线槽安装技术交底依据标准：《建筑工程施工质量验收统一标准》《建筑电气工程施工质量验收规范》一、范围及控制要点本施工工艺标准适用于建筑物内金属线槽安装工程，施工时应做到吊杆顺直、平齐，转弯半径合理，跨接线不遗漏，支吊架承重满足要求。
二、施工准备1材料要求：1.1金属线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象，厚度符合规范规定，并有产品合格证，备案证，检验报告。
1.2跨接线应使用铜制品，膨胀螺丝、吊杆及横担应根据桥架规格选择，跨接线采用专用螺丝，镀锌制品要耐腐蚀。
2主要机具：2.1铅笔、卷尺、线坠、粉线袋。
2.2电工工具、手电钻、冲击钻、激光准直仪、移动脚手架、梯子。
3作业条件：3.1配合土建的结构施工，预留孔洞。
3.2顶棚和墙面的喷浆、抹灰、腻子等造成桥架污染的工作全部完成后，方可进行线槽敷设。
3.3建筑竖井内土建湿作业全部完成。
三、质量控制工艺流程：定位放线→支架及吊架制作、安装→桥架外观检查→桥架组装及安装→金属桥架保护接地→桥架盖板安装及清扫1、支吊架制作及安装1.1定位放线前先进行桥架的布置，考虑是否可以把桥架竖向排列或者水平排列，然后确定支吊架的类型及大小，统一制作支吊架。
以下配置供参考单排桥架1）对于宽度W≥600mm的桥架，吊杆及横担采用 50*5mm角钢；2）对于宽度400≤W＜600mm的桥架，吊杆采用Φ12mm通丝，横担采用40*4角钢；3）对于宽度200≤W＜400mm宽度的桥架，吊杆采用Φ10mm通丝，横担采用30*3角钢；多排桥架（两排或三排）1）对于宽度W≥500mm的桥架，吊杆及横担采用 50*5mm角钢；2）对于宽度200＜W≤400mm的桥架，吊杆及横担采用 40*4mm角钢；3）对于宽度≤200mm的桥架，吊杆及横担采用 30*3mm角钢。
1.2固定支点间距一般不应大于1.5～2m。
在转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。
线槽安装技术交底
3.4.7同一回路的相线和零线必须敷设在同一线槽、管内。
3.4.8允许偏差项目：线槽的平直度和垂直度允许偏差不应超过全长的5‰。
3.5成品保护
3.5.1安装线槽及线槽内配线时，应保持墙面的清洁。
2.9导线接头，独股导线采用缠绕、涮锡包橡皮布一层、包黑胶布一层。
2.9.1套管、线鼻子选用时与导线规格相应配套。
2.9.2辅助材料：钻头、电焊条、氧气、乙炔、调和漆、钢丝、铅丝、气泵、气管、焊锡、焊剂、橡胶绝缘带、黑胶布等。
2.4.8人员安排，施工队为杨明生施工队，实行包清工，根据月完成情况，结任务书。
3.1.5在穿越建筑物变形逢时，电缆、导线应留有补偿余量。
3.1.6接线盒内的导线预留长度不应超过150mm；盘、箱内的导线预留长度应为其周长的1/2。
3.1.7从室外引入室内的导线，穿墙保护管的外侧应有防水措施。
3.2导线连接：
3.2.1导线连接的目的是连接处的接触电阻最小，机械强度和绝缘强度均不降低。连接时应正确区分相线、零线和保护地线。
3.3.2水平敷设的电缆首尾两端、转弯两侧及每隔5～10米处设固定点；垂直敷设的间距全塑及控制电缆为1米；其它为1.5米；
3.3.3电缆出入电缆沟、竖井、建筑物、柜、盘、台、管口等处作密封处理；
3.3.4电缆敷设整齐，首尾端和分支处应设标志牌。
3.4质量标准：
3.4.1线槽、电线、电缆的规格必须符合设计要求和有关规范规定。
3.5.2“接、焊、包’完成后，接线盒盖、线槽盖板应齐全。使用高凳时，不要碰坏建筑物墙面。
审核人
交底人
接受交底人
金属线槽安装技术交底
表C2-12编号工程名称青海盐湖海纳330kV变电站工程交底日期施工单位葛洲坝集团电力有限责任公司分项工程名称电气安装交底提要金属线槽安装金属线槽安装一、施工准备：1、材料及附件要求：（1）金属线槽及其附件采用镀锌处理的定型产品，消防线槽采用喷白色防火漆，200*140弱电线槽为侧面开盖、内部加肋、表面喷塑。
规格、型号符合设计要求，线槽内外光滑平整，无棱刺，不应有扭曲，翘边、油漆脱落、划痕等变形现象；（2）金属膨胀螺栓：应根据容许拉力和剪力进行选择；（3）镀锌材料：采用扁钢、圆钢、角钢、螺栓、螺母、平垫、弹簧垫等金属材料必须经过镀锌处理。
（4）线槽允许最小板材厚度见表线槽宽度允许最小厚度线槽宽度允许最小厚度小于400 1.5 大于800 2.5400~800 2.02、主要机具（1）铅笔、粉线袋、线坠、合尺；（2）电工工具、手电钻、电锤、工具袋、曲线锯、磨光机、双人梯子。
3、作业条件（1）配合土建结构施工，预留孔洞、预留吊杆、吊架全部完成。
（2）顶棚、墙面的涂料、油漆全部完成后，方进行线槽敷设。
（3）竖井内土建地面全部完成。
二、施工工艺1、工艺流程弹线定位预留孔洞螺支栓架固吊定架线槽安装吊装线槽保护地线安装预埋吊杆吊架金属膨胀螺栓安装预埋铁钢结构地面线槽焊支接架固吊定架槽内配线编号表C2-12工程名称青海盐湖海纳330kV变电站工程交底日期施工单位葛洲坝集团电力有限责任公司分项工程名称电气安装交底提要金属线槽安装2、操作工艺（1）弹线定位：根据设计图纸确定进出线盒、箱、柜等电气器具的安装位置，从始端到末端先干线后支线，找好水平、垂直线，用粉线袋沿墙面、顶棚等处，在线路的中心进行弹线，按设计要求及施工验收规范，分均档距并用笔划出位置。
（2）孔洞预留：根据设计图纸的轴线部位，将预制好的木套盒放在线槽穿墙、楼板的位置，待结构模板拆除后拆下框架，并抹平洞口。
（3）支架及吊杆的要求：1）支架及吊杆所用的钢材应平直，无显著扭曲，下料后长短控制在3mm范围内，切口处无卷边及毛刺；2）钢支架与吊架焊接牢固，无显著变形，焊缝均匀平整，焊接长度符合要求，不得出现裂痕咬边、气孔、凹陷及漏焊等缺陷。
技术交底6-金属桥架、线槽安装

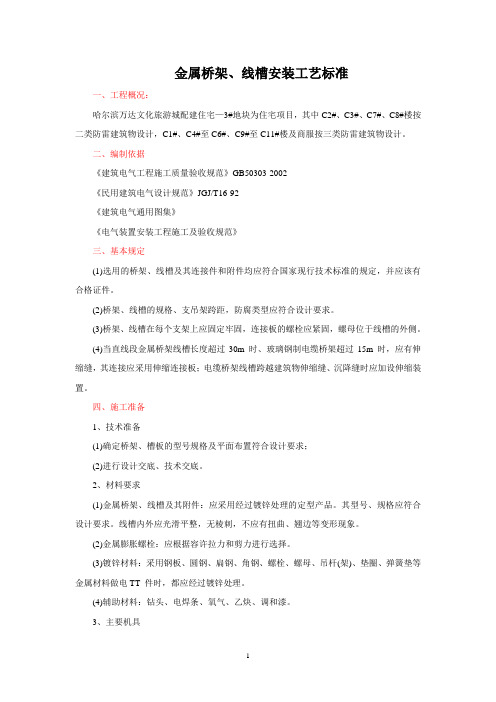

金属桥架、线槽安装工艺标准一、工程概况：哈尔滨万达文化旅游城配建住宅—3#地块为住宅项目，其中C2#、C3#、C7#、C8#楼按二类防雷建筑物设计，C1#、C4#至C6#、C9#至C11#楼及商服按三类防雷建筑物设计。
二、编制依据《建筑电气工程施工质量验收规范》GB50303-2002《民用建筑电气设计规范》JGJ/T16-92《建筑电气通用图集》《电气装置安装工程施工及验收规范》三、基本规定(1)选用的桥架、线槽及其连接件和附件均应符合国家现行技术标准的规定，并应该有合格证件。
(2)桥架、线槽的规格、支吊架跨距，防腐类型应符合设计要求。
(3)桥架、线槽在每个支架上应固定牢固，连接板的螺栓应紧固，螺母位于线槽的外侧。
(4)当直线段金属桥架线槽长度超过30m 时、玻璃钢制电缆桥架超过15m 时，应有伸缩缝，其连接应采用伸缩连接板；电缆桥架线槽跨越建筑物伸缩缝、沉降缝时应加设伸缩装置。
四、施工准备1、技术准备(1)确定桥架、槽板的型号规格及平面布置符合设计要求；(2)进行设计交底、技术交底。
2、材料要求(1)金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。
其型号、规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。
(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电TT 件时，都应经过镀锌处理。
(4)辅助材料：钻头、电焊条、氧气、乙炔、调和漆。
3、主要机具(1)铅笔、卷尺、线坠、粉线袋。
(2)电工工具、手电钻、冲击钻、工具袋、工具箱、高凳等。
4、作业条件(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
(2)顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。
(3)高层建筑竖井内土建湿作业全部完成。
(4)地面线槽应及时配合土建施工。
五、材料和质量要点1、材料的关键要求(1)桥架、槽板的型号规格应符合国家现行技术标准的规定及设计要求。
金属线槽安装技术交底记录
金属线槽安装施工工艺标准1.范围本工艺标准适用于建筑物内金属线槽安装工程。
2.施工准备2.1.施工器具准备2.1.1.电工工具、电锤、电钻、卷尺、粉丝袋。
2.1.2.流动配电箱、移动电缆盘、经纬仪、水平仪、绝缘表、万用表、高凳、梯子、电焊机等。
2.1.3.接地（接零）电缆桥架保护接地（接零）线敷设正确，连接紧密牢固，接地（接零）线截面选用正确。
接地（接零）线走向合理。
2.2.材料准备2.1.1.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等材质、规格、型号必须符合设计要求，注意电缆桥架安装所需的各种材料均需使用镀锌材料。
2.1.2.桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告,并按清单清点桥架或附件的规格和数量；核对规格、型号等是否符合图纸及定货合同要求，各类配件、附件是否齐全，是否出具了出厂合格证、试验、检验报告等。
2.1.3.热镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2mm以上)等缺陷,螺纹镀层应光滑,螺栓能拧入。
2.1.4.镀锌的锌层表面应光滑均匀,无起皮、气泡、花斑、划伤等缺陷。
喷涂应平整、光滑、均匀、不起皮、无气泡水泡。
桥架焊缝表面均匀,无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
2.1.5.桥架螺栓孔径在螺杆直径不大于ф16时,可比螺杆直径大2mm。
同一组内相邻两孔间距允许偏差±0.7mm,任意两孔间距允许偏差±1mm，相邻两组的端孔间距允许偏差±1.2mm。
2.3.作业条件2.2.1.电缆桥架、线槽安装应在土建结构完成，墙体砌筑抹灰完成的情况下进行。
安装前，必须与土建、给排水、通风专业协调位置，绘制安装位置详图，以保证各专业的管道均能安装就位，排布合理，符合设计及施工规范要求。
2.2.2.配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架、保护管等全部完成。
预埋件安装牢固,强度合格。
2.2.3.桥架架设沿线模板等设施拆除完毕,场地清理干净,道路畅通。
金属线槽配线安装交底记录
金属线槽配线安装交底记录一、项目基本信息：项目名称：XXX工厂金属线槽配线安装项目地址：XXX工厂安装单位：XXX电器安装公司监理单位：XXX监理公司施工日期：XXXX年XX月XX日二、安装材料和设备：1.金属线槽：规格XXX，材质XXX，数量XXX米。
2.电缆：规格XXX，种类XXX，数量XXX米。
3.配电箱：规格XXX，数量XXX个。
4.接线端子：规格XXX，数量XXX只。
5.工具：电钻、锯子、螺丝刀等。
三、施工流程及注意事项：1.施工流程：a.准备施工材料和设备。
b.根据设计图纸确定线槽的敷设位置。
c.用电钻打孔，根据需要进行切割和修整线槽，确保线槽与建筑物结构牢固连接。
d.将线槽按照预定方向敷设于各个房间和走廊。
e.安装配电箱、接线端子等设备。
f.将电缆进行剥皮、接线，并通过线槽引入各个配电箱。
g.测试线路是否正常通电，确保安全可靠。
h.清理施工现场。
2.注意事项：a.施工前，应仔细阅读设计图纸，确保施工过程符合相关规范和要求。
b.施工过程中，注意安全，佩戴好安全帽、手套等防护用品。
c.确保金属线槽与建筑物结构连接牢固，对于较长的线槽应采取固定支架等方式加强支撑。
d.在线槽敷设过程中，避免弯曲或拉伸电缆，以免影响线路的正常使用和安全。
e.接线端子的安装要按照规范进行，确保接触良好，防止接触不良导致的火灾隐患。
四、施工质量控制：1.材料和设备的质量要符合国家标准，没有明显的损坏和缺陷。
2.施工过程中，要严格按照设计图纸和相关规范进行操作，确保线槽的敷设位置准确、电缆接线正确。
3.施工完成后，要进行电路测试，确保线路正常通电。
4.施工质量的验收由监理单位负责，施工方必须配合监理单位进行验收工作。
五、安全措施：1.施工现场要设置明显的安全警示标志，确保工作区域的安全。
2.施工人员要佩戴好防护用品，做好安全防护措施。
3.施工现场要保持整洁，防止杂物堆积和碰撞造成安全事故。
4.施工中如发现任何安全隐患，应及时报告并采取相应的措施进行排除。
线槽、桥架安装技术交底
GD2301001
施工单位
工程名称
分部工程
建筑电气
交底部位
日期
2010．3．6
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
一、材料要求：
1、金属线槽及其附件：线槽内、外应光滑、平整，无棱刺，不应有扭曲、翘边等变形现象，并有产品合格证。
2、金属膨胀螺栓：应根据允许拉力和剪力进行选择。
接口严密整齐，拐角、转角、丁字连接、转弯连接正确严实，线槽内外无污染。
3、支架与吊架安装：可用金属膨胀螺栓固定或焊接支架与吊架，支架与吊架应布置合理、固定牢固、平整。
4、线路保护：线路穿过梁、墙、楼板等处时，线槽不应被抹死在建筑物上。
5、允许偏差项目：线槽水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超
3、预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。
4、支架与吊架安装要求及预埋吊杆、吊架：
（1）、支架与吊架安装要求：
a.支架与吊架用钢材应平直，无显著扭曲。下料后长短偏差应在5mm范围内，切口处应打磨。
3、镀锌材料：圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，经过镀锌处理。
4、辅助材料：钻头、切割片、调合漆。
二、主要机具：
1、铅笔、卷尺、线坠、粉线袋。
2、电工工具、手电钻、电锤、工具袋、高凳、脚手架等。
综合布线地面线槽及配电母线槽安装技术交底
综合布线地面线槽及配电母线槽安装技术交底一、工程概况二、施工准备1．材料要求(1) 金属线槽及其附件应采用经过镀锌处理的定型产品。
其规格、型号应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
要有产品合格证和材质证明。
(2) 母线应有出厂合格证，安装技术文件。
技术文件应包含额定电压、额定容量、实验报告等技术数据。
(3) 各种连接件、卡件、螺栓、垫圈、应符合技术要求，是镀锌制品。
2．主要机具(1) 铅笔、皮尺、钢角尺、钢卷尺、绝缘摇表、水平尺、线、坠、粉线袋、桶、刷子。
(2) 手锤、钢锯、锯条、扁锉、圆锉、半圆锉、套丝板、钻头。
(3) 砂轮锯、套管机、捆管器、压力案子、电焊机、气焊工具。
(4) 电烙铁、电炉、锡锅、兆欧表、工具箱、高凳、人字梯等。
(5) 电锤、电钻、扳手、工作台。
3．作业条件(1) 设备到货、施工图纸及产品技术文件齐全。
(2) 设备及附件应存放在干燥的地点存放。
(3) 在配合地板装修施工的同时做好地面线槽及母线槽的敷设工作。
三、施工工艺1．对于高架地板下母线槽及综合布线槽施工，所有作业人员必须了解和掌握施工规范的技术要求，严格按图纸、工艺、方案、标准和规范进行施工，同时应随时根据现场情况，及时发现和处理施工过程中的问题，调整施工方法。
2．现场预制镀锌通丝支撑的切割必须使用钢锯，切口处刷银粉保护，禁止使用切割机切割。
3．母线槽、综合布线槽、配件及其他设备材料运输过程中必须保证完好无损，利用电梯及吊篮时应服从指挥，运输过程中必须防止磕碰以保护好本专业和其他专业的成品，安装过程中要作好防护防止工具、配件等损坏地板成品。
4．按图纸要求，及时同高架地板施工单位协调，综合考虑综合布线线槽和母线槽的走向，遇到冲突之处及时找工长解决。
对本专业线槽定位，弹线后，方可进行线槽的敷设。
5．综合布线线槽及母线槽采用线槽两端固定方式，对固定点准确定位后，放内胀螺栓妥善固定，要保证通丝垂直，并加螺母、弹垫、平垫锁紧。
