编解码器指示灯状态
网络视频解码器 说明书
二、外观及安装
2.1 前面板
1
2
PWR： ACT：
电源指示灯 网络传输指示灯 遥控指示灯 遥控接收窗口
LINK： ALARM：源自网络连接指示灯 报警指示灯
2.2 后面板
视频解码器后面板图
说明：
1. Vout：复合视频输出; 3. DC9V：电源输入，DC9V（1A） ， 4. MIC：麦克风输入， 5. LAN：网络(ETHERNET)接口， 6. RESET：系统参数复位按钮，所有参数恢复到缺省值（出厂值） 注意：非专业人员不能按动 RESET 钮 7．Aout：音频输出接口 6/ 22
网 络 视 频 解 码 器 用 户 手 册
Network Video Decoder User Manual
中国
感谢您使用本公司的网络视频解码器！
声明:
本手册可能有印刷错误或某些细节描述不够准确，如果您按照手册使用时有无法解决的问题， 请与本公司技术支持部或产品供应商联系。 本手册内容将不定期更新，恕不另行通知。
4/ 22
网络视频解码器用户手册
1.3 技术参数
视 频 输 出
1 路复合视频(PAL 或 NTSC 制式) BNC 接口，电平：1.0Vp-p，阻抗：75Ω
音 频 输 出 语音对讲输入 通 讯 接 口
1 路，RCA 接口，线性输出 1 路，MIC 接口 1 个 10M/100M 自适应以太网口 1 个 RS485 口
7/ 22
网络视频解码器用户手册
三、使用
3.1 遥控器
【 】 【 】 【状态】 【软键盘】 【0 - 9】
电源开关 音频监听开关 显示系统信息(菜单输入时为字符’ .’ ) 打开关闭软键盘 数字键 菜单状态下为数字输入键 非菜单状态下为通道选择键 【<——】 退格键 【C】 清除 【+ -】 设置时的数字、选项加减，列表框中为翻页键 【】 菜单状态下为移动光标 非菜单状态为云台上下左右控制 【退出】 退出本级菜单 【确定】 确定 【菜单】 打开关闭操作界面 【对讲】 打开关闭对讲 【时间】 时间及状态显示开关 【多画面】 预览模式选择(多画面选择) 【切换】 单画面时通道切换 【清除报警】 清除报警信息 【单路连接】 打开单路连接操作界面 【多路连接】 打开多路连接操作界面 【停止】 断开所有连接 【调焦 变倍 光圈】 云台、球机的镜头控制键 【灯光】 解码器灯光控制 【雨刷】 解码器雨刷控制 【自动】 云台、球机自动控制 【预置 调用】 球机预置点设置、调用 【预置 调用】+ 【数字】+【确定】 【设备】 选择要控制的 NVD(【设备】+ 【数字】+【确 定】)， 可以用一个遥控器分别控制某台 NVD 【注销】 菜单锁定（注销）--- 备用 【F1 F2 F3 F4】 备用 【Fn】 刷新屏幕
终端及遥控器的使用
终端指示灯介绍
• 终端指示灯
KDV8010A的指示灯位于终端的前面板上，用于指示终端的运行状 态。 如下图所示，它包括9个指示灯，从左至右分别是：POW、ALM、 RUN、LNK、DSP RUN（1～3）、ETH、IR。
终端指示灯的放大示意图
终端指示灯介绍
• POW：电源指示灯，绿色，当KDV8010A电源打开后，电 源指示灯就一直保持亮的状态。 • ALM：告警指示灯，一般来说告警指示灯是不会亮的，除 非系统处于异常状态，终端就会把告警指示灯打开。 • RUN：运行指示灯，当系统正常运行时，运行指示灯会一 直保持闪烁的状态，如果运行指示灯常亮或常灭则说明系 统运行不正常。 • LNK：备用
KDV8010A 终端及遥控器的使用
课程提纲
一、KDV8010A终端介绍 终端介绍 1、终端硬件介绍 、 2、终端指示灯介绍 、 二、使用遥控器进行终端配置 1、遥控器简介 、 2、终端 地址配置 、终端IP地址配置 3、网络测试 、 4、摄像头控制 、 5、音量调整 、 6、视音频自检 、
终端硬件介绍
*号键
7号键
9号键
终端遥控器介绍
主菜单 返回键ቤተ መጻሕፍቲ ባይዱ系统进入终端菜单界面 返回到上一页菜单
方向键（上下 即向指定的方向移动当前的加亮块、移动摄像头镜 左右） 头。在没有菜单显示的状态下，作为摄像头相应方 向移动的功能；在有菜单显示的状态下，作为菜单 加亮块的相应的方向移动。 呼叫按键 即点对点呼叫。用户通过按此按钮，屏幕上显示呼 叫菜单，请求用户输入呼叫对方的地址，呼叫速率 等等相关的参数。 退出当前会议；在呼叫的情况下挂断呼叫。
摄像头控制
• 摄像头控制
退出终端菜单后才能用遥控器控制摄像头，控制摄像头应接好摄 像头控制线。默认控制本地摄乡头。
网络视频解码器快速操作手册
网络视频解码器快速操作手册安全注意事项下面是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用时请务必遵守。
1.安装环境1.1水平放置，避免安装在剧烈震动的环境中；1.2勿将其他设备直接放置于解码器上，切忌在设备上方放置盛有液体的容器（如花瓶）；1.3将设备安装在通风良好的场所，切勿堵塞设备的通风口；1.4使设备工作在技术指标允许的温度和湿度范围内，避免阳光直接照射；1.5检查电源电压，避免出现因电压不配导致器件损坏；1.6电路板上的灰尘在受潮以后，容易引起短路，为使设备能够长期正常工作，应定期对设备空间除尘，保持设备清洁；1.7请不要随意拆卸本产品，切忌带电打开机箱；产品介绍1 产品概述解码器系列是我司专门针对视频联网监控系统而设计、开发的网络音视频解码设备。
设备外观大方；具有强大的数据处理能力；稳定、完善的网络功能；广泛支持现有编码格式；同时，易扩展，易维护，接入方便。
解码器目前有三个型号：标清(NVS0404DF、NVS0204DF)和高清(NVS0104DH)，三个型号都支持画面分割。
NVS0404DF 一台设备既可支持4路D1图象解码输出，也可支持16路CIF 图象同时解码输出；NVS0204DF 一台设备既可支持2路D1图象解码输出，也可支持8路CIF 图象同时解码输出；NVS0104DH 一台设备支持一个720p 或者4D1输出，输出接口可以是VGA、HDMI 和TV，输出可以是4分割或者是单分割。
这种设计便于整个视频联网监控系统的安装部署、统一控制和系统管理。
同时，也大大降低了系统整体成本。
解码器系列采用嵌入式操作系统实现，有效保证了设备以及整个视频联网监控系统的安全、稳定、可靠和高效运行。
2 产品技术参数设备型号 NVS0404DFNVS0204DFNVS0104DH主处理器 高性能工业级嵌入式微控制器； 操作系统 嵌入式LINUX；输入设备 前面板按键，键盘控制； 系统参数快捷功能 无； 视频标准： MPEG4/H.264；音频标准 PCM/G711/ADPCM；解码显示分辨率QCIF/CIF/2CIF/HD1/4CIF/ VGA/QVGA/QQVGA；QCIF/CIF/2CIF/HD1/4CIF/ VGA/QVGA/QQVGA 720P/1280*960/UXGA；视频帧率 PAL：1～25帧/秒；NTSC：1～30帧/秒； 码流类型 复合流、视频流； 视频输出路数 4路；2路；1路；视频输出接口 BNC（电平1.0VP-P，阻抗:75Ω）； VGA、HDMI 和TV 辅助输出； 音频输出路数 4路；2路；只有HDMI 接口有音频； 音频输出接口 BNC(电平200-3000 mv，阻抗5KΩ)；HDMI；通讯接口 1个RJ45 10M/ 100M/1000M 自适应以太网口；1个RS232口；1个RS485口； 硬件接口参数语音对讲路数1路；语音对讲接口BNC(电平2Vrms，输出阻抗10k ohms)；报警输入 4路；报警输出 4路继电器输出(30VDC 2A，125VAC 1A 联动输出)；电源DC12V，3.3A； 功耗≤10W；工作温度 0℃－＋55℃；工作湿度 10%－90% 86kpa－106kpa；尺寸（mm ） 440×300×42.1 mm；工作环境及其他物理参数重量2.65—2.75KG；开箱检查和线缆连接注：工程商在安装解码器时，具体要求请参考工程施工规范相关国家标准。
网络视频(编解码)器使用说明
网络视频编解码器使用说明书目录第一章产品介绍 (2)1.1 编码器接口说明 (2)第二章基本安装 (3)2.1开机 (3)2.2关机 (3)2.3 重启 (3)2.4 视频输入的连接 (3)2.5 视频输出设备的选择和连接 (3)2.6音频信号的输入 (3)2.7音频输出 (3)2.8网络连接 (4)第三章基本操作 (5)3.1 IP设置 (5)3.2内网登录 (5)3.2.1 CMS登录 (5)3.2.2 IE登录 (7)3.3外网登录 (10)3.3.1 CMS云登录 (10)3.3.2 IE云登录 (12)3.3.3 通过智能手机访问 (14)3.4 系统设置 (17)3.4.1 普通设置 (17)3.4.2 编码设置 (18)3.4.3 通道管理 (19)3.4.4网络设置 (23)3.4.5 网络服务 (24)3.5. 输出模式 (26)附录1.鼠标操作 (28)附录2.技术参数 (29)第一章产品介绍注意事项：请勿将重物至于本设备上；请勿让任何固体或液体，掉入或渗入设备内；请定期用刷子对电路板、接插件、机箱风机、机箱等进行除尘，在进行机体清洁工作前，请关闭电源并拔掉电源；请勿自行对本设备进行拆卸、维修或更换零件。
使用环境：请在0℃~40℃的温度下放置和使用本产品，避免阳光直射，或靠近热源；请勿将本设备安装在潮湿的环境；请勿将本设备暴露在多烟、多尘的环境；避免强烈的碰撞，请勿摔落机器；请保持本产品的水平安装，安装在稳定的场所，注意防止本产品坠落；请安装在通风良好的场所，切勿堵塞本产品的通风口；仅可在额定输入输出范围内使用。
1.1 编码器接口说明(1) 模拟输入接口（2）BNC输出接口（3）音频输出接口（4）VGA接口（5）HDMI接口（6）音频输入接口（7）网络接口（8）USB接口（9）状态指示（10）电源（DC12V）接口（11）开关第二章基本安装2.1开机接上电源，电源指示灯亮。
2.2关机关闭设备，进入【主菜单】>【关闭系统】中选择【关闭】。

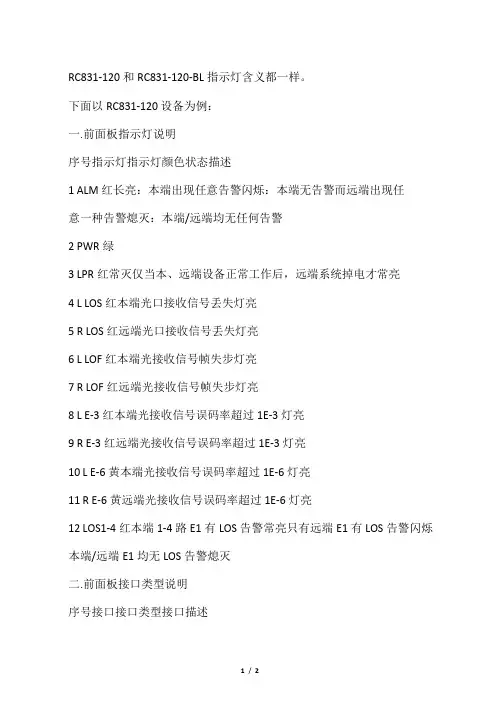

光端机指示灯
RC831-120和RC831-120-BL指示灯含义都一样。
下面以RC831-120设备为例：一.前面板指示灯说明序号指示灯指示灯颜色状态描述1 ALM红长亮：本端出现任意告警闪烁：本端无告警而远端出现任意一种告警熄灭：本端/远端均无任何告警2 PWR绿3 LPR红常灭仅当本、远端设备正常工作后，远端系统掉电才常亮4 L LOS红本端光口接收信号丢失灯亮5 R LOS红远端光口接收信号丢失灯亮6 L LOF红本端光接收信号帧失步灯亮7 R LOF红远端光接收信号帧失步灯亮8 L E-3红本端光接收信号误码率超过1E-3灯亮9 R E-3红远端光接收信号误码率超过1E-3灯亮10 L E-6黄本端光接收信号误码率超过1E-6灯亮11 R E-6黄远端光接收信号误码率超过1E-6灯亮12 LOS1-4红本端1-4路E1有LOS告警常亮只有远端E1有LOS告警闪烁本端/远端E1均无LOS告警熄灭二.前面板接口类型说明序号接口接口类型接口描述1 LNK-DWN RJ45向下级联接口。
多台设备级联时接下级设备的LNK-UP.2 LNK-UP RJ45本地网管或向上级联接口。
LNK-UP接网管计算机串口或级联时接上级设备的LNK-DWN三.开关设置说明1.MASK按键开关一位屏蔽本端不使用的E1支路告警选择。
按键按出，不屏蔽本端不使用的E1支路告警；按键按入，屏蔽本端不使用的E1支路告警2.ADDR拨码开关操作说明说明拨码开关位数描述Bit4 Bit3 Bit2 Bit1设备类型OFF OFF OFF OFF远端设备ADDR OFF OFF OFF ON局端第1号设备拨码开关4位OFF OFF ON OFF局端第2号设备OFF OFF ON ON局端第3号设备OFF ON OFF OFF局端第4号设备OFF ON OFF ON局端第5号设备. . . . .ON ON ON ON局端第15号设备当为局端设备时，可通过LNK-UP口被本地计算机串口网管。
科达视频会议系统终端及遥控器的使用手册
终端遥控器介绍
地址簿按 显示终端列表、终端组列表、最近呼入列表、最近呼出
键
列表。
音量减少 减少输出音量，默认控制终端的输出音量。 按键
音量增加 增加输出音量，默认控制终端的输出音量。 按键
删除按键 删除文本框中输入的信息
预制按键 选择摄像头预制位P1－P6
保存按键 将选中的存储预制位保存于P1-P6
二、使用遥控器进行终端配置 1、终端遥控器介绍 2、终端IP地址配置 3、网络测试 4、摄像头控制 5、音量调整 6、视音频自检
视音频自检
• 视音频自检
视音频自检即环回测试，是检查终端视音频编解码是否正常的方 法，可用来进行故障诊断。自检步骤如下：
1）按遥控器[菜单]按钮,显示如下图,然后按方向键,选择诊断图标， 点击[确定]键进入系统设置界面。
6路复合视频的输入与输出构成终端内置的6X6视频矩阵。
S端子输出
6路C端子输出
ቤተ መጻሕፍቲ ባይዱ
VGA输出
S端子输入
6路C端子输入
VGA输入
KDV8010A终端硬件介绍
7)音频(AUDIO)接口：
音频输入：1路单声道输入，1路双声道输入。
音频输出：1路单声道输出，1路双声道输出。
LINE/MIC切换：拨到MIC（上）时，终端只从双声道输入端 采集声音，此时可直接接话筒，不需要前置声音放大设备。拨到 LINE（下）时，终端从两路音频输入端采集声音，但放大倍数小， 需接前置音频放大设备或本身声音输出就比较大的设备如DVD的音 频。
终端指示灯的放大示意图
KDV8010A终端指示灯介绍
• POW：电源指示灯，绿色，当KDV8010A电源打开后，电 源指示灯就一直保持亮的状态。
科达视频会议系统终端及遥控器的使用手册
接地点
终端的简单安装
KDV8010A连线示意图说明： 橙色线表示视频线； 绿色线表示音频线； 灰色线表示网线； 深青色表示摄像头控制线；
电视机
网络交换机 摄像头控制线
摄像头
6路复合视频的输入与输出构成终端内置的6X6视频矩阵。
S端子输出
6路C端子输出
VGA输出
S端子输入
6路C端子输入
VGA输入
KDV8010A终端硬件介绍
7)音频(AUDIO)接口：
音频输入：1路单声道输入，1路双声道输入。
音频输出：1路单声道输出，1路双声道输出。
LINE/MIC切换：拨到MIC（上）时，终端只从双声道输入端 采集声音，此时可直接接话筒，不需要前置声音放大设备。拨到 LINE（下）时，终端从两路音频输入端采集声音，但放大倍数小， 需接前置音频放大设备或本身声音输出就比较大的设备如DVD的音 频。
终端遥控器介绍
• 终端遥控器介绍 终端遥控器主要是
用来对终端进行配 置及操作。终端遥 控器面板如右所示。 终端红外遥控接收
范围在以终端的红 外接收窗口为顶点 的30°圆锥体范围 内，遥控器与终端 距离不超过5米。
终端直接话筒时 该开关通常要 拨到MIC位置
话筒
终端的简单安装
KDV8010A终端的连线图：
摄像机视频输出
摄像头控制线 终端视频输出
摄像头控制线
网线
摄像机视频输入
话筒线输入
音频线输出
终端的简单安装
会议摄像机的连线说明：（以SONY EVI-D70P为例）
科达视频会议系统终端及遥控器的使用手册
课程提纲
一、终端介绍 1、KDV8010A 终端介绍 2、终端的简单安装
二、使用遥控器进行终端配置 1、遥控器简介 2、终端IP地址配置 3、网络测试 4、摄像头控制 5、音量调整 6、视音频自检
KDV8010A终端硬件介绍
KDV8010A终端是一款高清晰产品，采用19英寸1U机箱，采用 220V交流供电，提供一个扩展槽位，内置6X6的视频矩阵。外观如下 图所示：
IR指示灯右边的一个小孔是红外接收的窗口。
课程提纲
一、终端介绍 1、KDV8010A 终端介绍 2、终端的简单安装
二、使用遥控器进行终端配置 1、遥控器简介 2、终端IP地址配置 3、网络测试 4、摄像头控制 5、音量调整 6、视音频自检
终端的简单安装
会议终端可以安装在机架上，或平放在工作台上，安装时确保 终端周围留有足够的散热空间，工作台稳固。
6路复合视频的输入与输出构成终端内置的6X6视频矩阵。
S端子输出
6路C端子输出
VGA输出
S端子输入
6路C端子输入
VGA输入
KDV8010A终端硬件介绍
7)音频(AUDIO)接口：
音频输入：1路单声道输入，1路双声道输入。
音频输出：1路单声道输出，1路双声道输出。
LINE/MIC切换：拨到MIC（上）时，终端只从双声道输入端 采集声音，此时可直接接话筒，不需要前置声音放大设备。拨到 LINE（下）时，终端从两路音频输入端采集声音，但放大倍数小， 需接前置音频放大设备或本身声音输出就比较大的设备如DVD的音 频。
COM1
COM2
ETH
CON
KDV8010A终端硬件介绍
6) 视频(VIDEO)接口： 视频输入：6路复合视频，1路S－VIDEO，1路VGA； 视频输出：6路复合视频，1路S－VIDEO，1路VGA； 复合视频接口俗称C端子，S-VIDEO接口俗称S端子。 终端默认为图像从第1路复合视频输入，从第1路复合视频输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LINK
绿
亮
网络连接建立
灭
网络连接断开
DC1001系列指示灯状态
指示灯
颜色
状态
含义
RUN
绿
亮
正常运行
灭
设备关机
DEC
绿
闪烁
正在解码
灭
停止解码
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
ROM
黄
亮
正在启动
灭
正常运行
ALM
红
亮
有告警（温度告警等）
灭
无告警
DC1001-FF系列指示灯状态
EC1000系列指示灯状态
指示灯
颜色
状态
含义
RUN
绿
闪烁
设备正在启动
亮
设备正常运行
灭
设备关机
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
ALM
红
亮
有告警（视频丢失、温度告警等）
灭
无告警
ENC
绿
亮
有信号输入但无编码
闪烁
正在编码
灭
无信号输入
EC2000系列指示灯状态
指示灯
颜色
状态
含义
RUN
绿
闪烁
设备正在启动
亮
设备正常运行
灭
设备关机
ALM
红
亮
有告警（视频丢失、温度告警等）
灭
无告警
CF
绿
闪烁
正在访问CF卡
亮
有CF，但无访问
灭
无CF卡
ENC
绿
亮
有信号输入但无编码
闪烁
正在编码
灭
无信号输入
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
ECR3000系列指示灯状态
灭
没有安装硬盘
IR
（仅ISC3000主机）
绿
亮
设备被选中，可以被遥控
灭
设备未被选中，无法被遥控
ALM
黄
亮
设备出现告警
灭
设备有告警并超过30秒，或者无告警
RUN
绿
闪烁
设备正在启动
亮
设备正常运行
灭
设备关机
ENC
（仅ISC3000主机）
绿
亮
有信号输入但无编码
闪烁
正在编码
灭
无信号输入
ACT
黄
闪烁
有数据传输
灭
闪烁
设备正在启动
亮
设备正常运行
灭
设备关机
ALM（告警指示灯）
红
亮
设备有告警
灭
设备有告警，且触发灯亮的告警出现时间超过30秒；或者设备无告警
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
DEC（解码指示灯）
绿
闪烁
正在解码
灭
停止解码或设备关机
EC1001指示灯状态
指示灯
颜色
状态
含义
RUN
绿
亮
设备正常运行
灭
设备关机
ENC
绿
闪烁
正在编码
灭
停止编码
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
ROM
黄
亮
正在启动
灭
正常运行
ALM
红
亮
有告警（视频丢失、温度告警等）
灭
无告警
ROM灯常亮：ROM灯亮表示设备正在启动，设备启动完毕后，ROM灯灭。如果长时间一直停留在ROM灯亮状态，标识设备无法启动。可以尝试3S复位恢复默认配置（按住复位键3S以上直到单板复位），设备如果仍无法启动，需要配合串口确认是否可正常启动。
绿
亮
有信号输信号输入或设备关机
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
ISC3000、ISC3100系列指示灯状态
指示灯
颜色
状态
描述
HD
红/绿
绿灯亮
硬盘正常运行并无数据读写
绿灯闪烁
硬盘正常运行并有数据读写
红灯亮
一个硬盘状态异常
红灯闪烁
两个或两个以上硬盘状态异常
指示灯
颜色
状态
含义
RUN
绿
闪烁
设备正在启动
亮
设备正常运行
灭
设备关机
ACT
黄
闪烁
有数据传输
灭
无数据传输
LINK
绿
亮
网络连接建立
灭
网络连接断开
ALM
红
亮
有告警（温度告警等）
灭
无告警
DEC
绿
亮
有信号输入但无解码
闪烁
正在解码
灭
无信号输入
DC2004-FF系列指示灯状态
指示灯
颜色
状态
含义
RUN（运行指示灯）
绿
指示灯
颜色
状态
说明
HD
红/绿
绿灯亮
正常运行并无数据读写
绿灯闪烁
正常运行并有数据读写
红灯亮
一个硬盘状态异常
红灯闪烁
两个或两个以上硬盘状态异常
灭
没有安装硬盘或设备关机
IR
绿
亮
设备被选中，可以被遥控
灭
设备未被选中，无法被遥控
ALM
黄
亮
有告警，状态异常
灭
无告警，状态正常
RUN
绿
闪烁
正在启动
亮
正常运行
灭
关机
ENC
