西门子CPU31x指示灯状态指示
plc指示灯诊断说明
西门子S7-400PLC的CPU报警指示灯说明INTF：内部故障例如：用户程序运行超时EXTF：外部故障例如：电源故障，模块故障FRCE：有输入/输出处于被强制的状态RUN：运行模式STOP：停止模式BUS1F：MPI/PROFIBUS-DP接口1总线故障BUS2F：MPI/PROFIBUS-DP接口2总线故障MSTR：CPU处理I/O，仅用于CPU41X-4HREDF：冗余错误，仅用于CPU41X-4HRACK0：CPU在机架0中，仅用于CPU41X-4HRACK1：CPU在机架1中，仅用于CPU41X-4HIFM1F：接口子模块1故障IFM2F：接口子模块2故障1. BUSF:•正常时不亮•亮:表明总线故障（物理故障）,DP接口故障,多DP主站模式下不同传输速率•闪烁表明站故障或至少一个已分配的从站无法寻址2.RUN:亮表明CPU处于RUN状态3.STOP:亮表明CPU处于停止状态4.INTF:亮表明检测到内部错误（编程或参数分配错误）或CPU正在执行 CiR。
5.EXTF1:亮表明检测到外部错误（换言之，错误原因不在CPU模块上）。
6.FRCE:亮表明强制作业已激活。
7.BUS1F:亮表明在 MPI/DP 接口上检测到错误。
8.BUS2F:亮表明在PROFIBUS DP接口上检测到错误。
9.IFM1F:亮表明在存储器子模块的接口1上检测到错误。
10.IFM2F:亮表明在存储器子模块的接口 2 上检测到错误。
EXTF指示灯红色代表：外部故障External fault引起EXTF的故障就是非cpu本身的故障，一般是外部的电池电源(当更换电源时，该电池电源给RAM提供备用电源).连接到外部站点的通讯插头，通讯线，或外部通讯模块等。
通讯插头或外部站点的模块可能性要大些，特别是通讯插头，西门子的有些通讯插头不抗干扰，很容易出问题。
西门子PLC 故障诊断简易教程
调试工具: • 使能外设输出 (修改输出) • 监视 / 修改变量 • 监视块 (块状态) • 参考数据
- 交叉参考 - I/Q/M/T/C分配表 - 程序结构 - 无符号的地址 - 未使用的符号
系统诊断概述
CPU 诊断检查系统错误 程序诊断检查错误
利用模块信息:“诊断缓冲器”功能诊断
调用“模块信息”工具
解释错误信息
显示硬件诊断信息
twice
练习1: 显示诊断信息
步骤 1. 打开仿真器 2. 下载用户程序 3. 打开诊断缓冲器 4. 在仿真器中转换模式开关 5. 分析诊断信息
练习2:显示硬件诊断信息
步骤 1. 打开仿真器 2. 下载用户程序 3. 打开硬件配置并切换到在线状态 4. 打开输入模块属性 5. 分析诊断信息
CPU 31x-2 DP的DP接口的LED
“DP从站”模式下CPU31x-2DP的LED
SFDP BUSF 含义
措施
熄灭 熄灭 配置正确
—
无关
无关 点亮
闪烁
点亮 无关
CPU31x-2DP的参数集不正确 DP主站与CPU31x-2DP间无数据 通信。可能的原因是： ·控 制 监 视 定 时 器 （ Watchdog） 期限到 ·通 过 ROFIBUS-DP 的 总 线 通 信 被中断 ·所 定 义 的 PROFIBUS 地 址 不 正 确 总线短路
CPU
诊断中断
错误 OB
诊断缓冲区 系统状态表
I/Q 模块
可诊断的模板 检查错误 并产生一个 诊断中断
诊断信息
S IE M E N S P G 740
系统诊断概述
组织块诊断中断
西门子PLC CPU指示灯状态
CPU指示灯状态1．标准型CPU系列标准型CPU模板为CPU31x系列，其面板见图。
面板上有各类控制开关、状态指示灯、插槽及电源端口等。
S7-300的CPU面板1）状态指示灯不同颜色的LED指示灯表示了CPU的各种运行状态。
SF—红色，系统故障指示；BF（或BATF）—红色，后备电池故障指示，没有电池或电池电压不足时亮；DC5V—绿色，表示内部5V工作电压正常；FRCE—黄色，强制（FORCE），表示至少有一个输入或输出被强制；RUN—绿色，在CPU起动（START UP）时闪烁，在运行时长亮；ST0P—橙色，在停止模式下长亮，慢速闪烁（0.5Hz）表示请求复位，快速闪烁（2Hz）表示正在复位。
2）模式选择开关RUN—运行模式。
开关在此位置时，编程器可以监控CPU的运行，也可以读程序；但不可以命令CPU RUN或STOP，不可以改写程序，在此位置可以拔出钥匙；STOP—停止模式。
CPU不扫描用户程序，开关在此位置时，编程器可以读写程序，可以拔出钥匙；MRES—存储器复位模式（MEMORY RESET）。
开关不可以自然停留在此位置上，一旦松手，开关自动弹回STOP位置。
3）微存储器卡槽旧型号的CPU面板上有FEPROM插槽，新型号CPU面板取消了电池和FEPROM插槽，代之以微存储器（MMC）卡，由于MMC存储容量大（64KB~8MB），不仅可以存程序，甚至可以存整个项目（Project）。
4）接口与端口MPI—Multi-Point Interface，也称编程口。
可以接入编程器或其它设备；DP（PtP）—PROFIBUS DP网络的接口或P点对点连接（oint to Point）接口。
该接口是否存在，或是哪种接口，取决于CPU的型号；电池盒—可以装入锂电池，在停电时保存程序和部分数据。
2．CPU型号S7-300的CPU型号很多且不断更新，所以只列出CPU3x系列部分型号的技术参数，见表。
其中CPU3x-2DP表示该CPU模板上集成有现场总线（PROFIBUS-DP）通信接口。

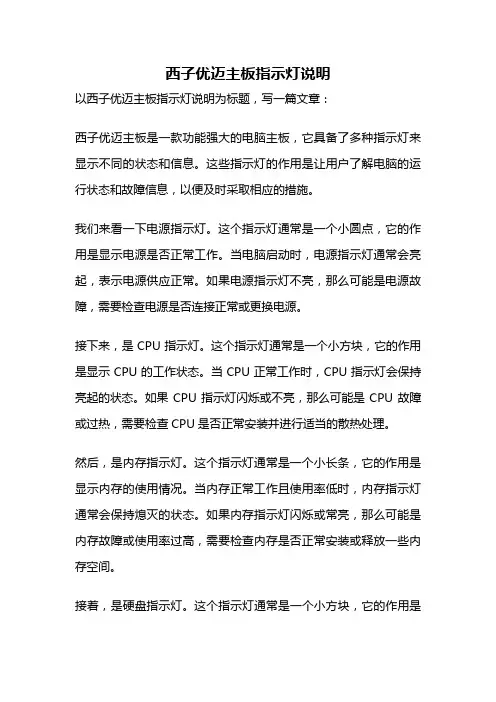

西子优迈主板指示灯说明
西子优迈主板指示灯说明以西子优迈主板指示灯说明为标题，写一篇文章：西子优迈主板是一款功能强大的电脑主板，它具备了多种指示灯来显示不同的状态和信息。
这些指示灯的作用是让用户了解电脑的运行状态和故障信息，以便及时采取相应的措施。
我们来看一下电源指示灯。
这个指示灯通常是一个小圆点，它的作用是显示电源是否正常工作。
当电脑启动时，电源指示灯通常会亮起，表示电源供应正常。
如果电源指示灯不亮，那么可能是电源故障，需要检查电源是否连接正常或更换电源。
接下来，是CPU指示灯。
这个指示灯通常是一个小方块，它的作用是显示CPU的工作状态。
当CPU正常工作时，CPU指示灯会保持亮起的状态。
如果CPU指示灯闪烁或不亮，那么可能是CPU故障或过热，需要检查CPU是否正常安装并进行适当的散热处理。
然后，是内存指示灯。
这个指示灯通常是一个小长条，它的作用是显示内存的使用情况。
当内存正常工作且使用率低时，内存指示灯通常会保持熄灭的状态。
如果内存指示灯闪烁或常亮，那么可能是内存故障或使用率过高，需要检查内存是否正常安装或释放一些内存空间。
接着，是硬盘指示灯。
这个指示灯通常是一个小方块，它的作用是显示硬盘的读写状态。
当硬盘正常读写数据时，硬盘指示灯通常会闪烁。
如果硬盘指示灯长时间不闪烁或不亮，那么可能是硬盘故障，需要检查硬盘是否正常连接或更换硬盘。
是网络指示灯。
这个指示灯通常是一个小方块，它的作用是显示网络连接的状态。
当网络连接正常时，网络指示灯通常会亮起。
如果网络指示灯不亮或闪烁，那么可能是网络故障，需要检查网络是否连接正常或重新设置网络配置。
西子优迈主板的指示灯能够提供电源、CPU、内存、硬盘和网络等多个方面的信息，帮助用户了解电脑的运行状态和故障信息。
通过观察这些指示灯的状态，用户可以及时采取相应的措施来解决问题，保证电脑的正常运行。
因此，了解并正确理解这些指示灯的含义是非常重要的。
希望本文对读者能够有所帮助。
DP故障概述
S7-300带有 PROFINET 接口的 CPU的以太网RJ45接口旁边的RX/TX（接收/发送）、LINK（连接）灯和MAINT（维护请求）灯、BF2/ BF3灯（PROFINET 接口故障）的状态和意义见《CPU 31xC 和 CPU 31x安装操作说明 》10.8.6节和10.8.7节。
BF2是CPU 317 或 CPU 319-3 PN/DP 的第一个 PROFIBUS DP 接口故障灯。
BF3是CPU 317 或 CPU 319-3 PN/DP 的第二个 PROFIBUS DP 接口故障灯。
BF是其他S7-300 CPU的 PROFIBUS DP 接口故障灯。
它们的故障显示分为常亮和闪烁。主站BF灯闪烁表示有从站故障或组态错误，从站BF灯闪烁表示定时时间已过、DP 通信中断、错误的 PROFIBUS 地址或组态不正确。
SF（系统故障）灯亮可能是软件（用户程序）错误和硬件故障。这本手册用表格方式给出了可能出现的问题 、CPU 的响应和可能的解决方法。可能的错误和故障非常多，一共有4页表格。
可以在现场用电子文档查阅读可能的故障和解决的方法。
实际上SF灯只能告诉你有、无故障，具体的故障只能去猜想。要想知道准确的故障原因和位置，还需要采用别的诊断方法。如果有STEP7的项目文件，可以用STEP7来获取具体的故障信息，例如诊断缓冲区中的信息。
在西门子S7-300/400模块诊断探讨中，有网友说：“SF一般就是内部故障，找软件的问题； BF一般是网络硬件故障，就是线C 和 CPU 31x安装操作说明》10.8节（使用状态和出错 LED 进行诊断），其中有 CPU 所有状态和错误显示灯的组合意义，和 SF、BF灯的详细说明。
西门子PLC 故障诊断简易教程
CPU和S7-300总线的内部5V DC电源正常时，LED亮
FRCE（ 黄 色 ） 保留
RUN（绿色）
运行模式 RUN
STOP（ 黄 色 ） 运 行 状 态 STOP
云南昆船技术中心培训部
在此CPU上，“Force”功能不能实现
·在CPU起动时，LED以2HZ频率至少闪烁3秒。（CPU 起动可能更短些）在CPU起动期间，STOP指示器也亮， 当STOP LED熄灭时，输出启用 ·当CPU处于RUN模式时，LED亮 ·当CPU不在处理用户程序时，LED亮 ·当CPU请求整体复位时，LED以1秒间隔闪烁。
云南昆船技术中心培训部
3
故障的级别
西门子 STEP7 高级培训 之故障诊断
由系统检测出的故障: 基本规则: CPU 处于 STOP
诊断工具: • 模板信息
- 诊断缓冲区 - 中断堆栈 - 块堆栈 - 局部堆栈 • 硬件诊断
故障
功能故障: 基本规则: CPU 处于 RUN
(过程故障,例如断线) (逻辑编程错误，象双重赋值)
型的：+15.5V，信号二极管熄灭）
云南昆船技术中心培训部
15
DP从站的LED
西门子 STEP7 高级培训 ET 200M/IM153-2模块的状态和出错LED
之故障诊断
LED
含义
措施
ON(绿 色)
SF(红 色)
BF(红 色)
熄灭
熄灭
熄灭
无电压存在IM153-2 的硬件有故障
检查24VDC电源模块
SIMATICSTEP7培训
--故障诊断
目标
西门子 STEP7 高级培训 之故障诊断
西门子PLC故障指示灯
2.. 如运行，下挂的PROFIBUS从站出错。从站掉电，通讯连接断开等原因:
检查各分站的是否通电,通信电缆,接口,连接器安装是否正确
3. 如模板错误/系统问题:
将CPU总清后,重新下载程序,如重新下载程序后尚不能解决此问题,即CPU模板或其DP接口损坏,需更换模板.
请你按上表判断是哪种现象,再判断.
○ ○ ● ★ CPU从运行转向停止状态（RUN?STOP）
○ ○ ○ ● 停止（STOP）
● ○ ○ ● 停止，系统错误（STOP）。由于编程原因引起，如硬件组态错误。
○ ● ● ○ 运行，PROFIBUS总线上存在干扰
○ ★ ● ○ 运行，下挂的PROFIBUS从站出错。从站掉电，通讯连接断开等原因造成
○ ○ ○ ★ 等待下载新的firmware（保持10秒钟）
○ ○ ★ ○ 正在下载新的firmware
● ● ○ ○ 下载了错误的firmware
● ● ○ ★ 需要更新firmware （CP中的firmware不完整）
★ ★ ★ ★ 模板错误/系统问题
Hale Waihona Puke 注： ★：红色灯闪烁； ★：绿色灯闪烁； ★：黄色灯闪烁；
●：红色灯点亮； ●：绿色灯点亮； ●：黄色灯点亮；
○：红色灯熄灭； ○：绿色灯熄灭； ○：黄色灯熄灭；
1. 如果是PROFIBUS总线上存在干扰的情况:
通信需电缆独立布线,或有虚接处,或第一个站与最末站的DP接口连接器上的终端电阻未置于ON的位置或损坏(或将第一个站与最末站的终端电阻分别置于ON或OFF试一试).
通过S7-300 CPU模板 LED不同显示状态，您可以获取当前运行的状态和问题信息：
PLC指示灯
S7300CPU
SF指示灯 用作系统出错/故障显示，为红色，CPU的硬件出现故障或软件有错，带诊断功能模块出错时点亮。
BATF 为电池故障，红色，电池电压低或没有电池时点亮。
DC5V +5V电源指示，绿色，CPU和S7300总线的5V电源正常时点亮。
FRCE 强制，黄色，至少有一个I/O被强制时点亮。
PLC在调试的时候状态指示灯可以帮助我们更快的解决问题，
S7200CPU
SF 用作系统出错/故障显示，为红色，例如内部错误，用户程序错误（看门狗错误，间接寻址，非法的浮点数，地址范围错等）
RUN 绿色，运行模式。 STOP 黄色，停止模式。
DP 分布式I/O，（仅对CPU215）。
BUSF 总线错误，红色，PROFIBUS-DP接口硬件或软件故障时点亮，集成有DP口的CPU才有此LED，(如CPU 315-2DP)，集成有2个DP口的CPU有两个LED（BUS1F和BUS2F）。
S7400CPU
INTF 红色，内部故障，例如用户程序运行超时，用户程序错误。
BAF 电池故障，如果背板总线上的电池电压过低此LED就变亮例如没有装电池；
BATT1F/BATT2F 当电池极性接反时，或电池不存在，或电池放电过半时此LED点亮，
BATT.INDIC开关用来选择1个电池监视，2个电池监视或不监视电池。
DC5V/DC24V 当5V/24V DC输出电压在允许的范围内时，此LED点亮，当短路或过载后恢复时该LED闪烁。
MSTR 黄色，CPU运行。
REDF 红色，冗余错误。
RACK0 黄色，CPU在机架0中。
RACK1 黄色，CPU在机架1中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CPU指示灯状态
1．标准型CPU系列
标准型CPU模板为CPU31x系列，其面板见图。
面板上有各类控制开关、状态指示灯、插槽及电源端口等。
S7-300的CPU面板
1）状态指示灯
不同颜色的LED指示灯表示了CPU的各种运行状态。
SF—红色，系统故障指示；
BF（或BATF）—红色，后备电池故障指示，没有电池或电池电压不足时亮；
DC5V—绿色，表示内部5V工作电压正常；
FRCE—黄色，强制（FORCE），表示至少有一个输入或输出被强制；
RUN—绿色，在CPU起动（START UP）时闪烁，在运行时长亮；
ST0P—橙色，在停止模式下长亮，慢速闪烁（0.5Hz）表示请求复位，快速闪烁（2Hz）表示正在复位。
2）模式选择开关
RUN—运行模式。
开关在此位置时，编程器可以监控CPU的运行，也可以读程序；但不可以命令CPU RUN或STOP，不可以改写程序，在此位置可以拔出钥匙；
STOP—停止模式。
CPU不扫描用户程序，开关在此位置时，编程器可以读写程序，可以拔出钥匙；
MRES—存储器复位模式（MEMORY RESET）。
开关不可以自然停留在此位置上，一旦松手，开关自动弹回STOP位置。
3）微存储器卡槽
旧型号的CPU 面板上有FEPROM 插槽，新型号CPU 面板取消了电池和FEPROM 插槽，代之以微存储器（MMC）卡，由于MMC 存储容量大（64KB~8MB），不仅可以存程序，甚至可以存整个项目（Project）。
4）接口与端口
MPI—Multi-Point Interface，也称编程口。
可以接入编程器或其它设备； DP（PtP）—PROFIBUS DP 网络的接口或P 点对点连接（oint to Point）接口。
该接口是否存在，或是哪种接口，取决于CPU 的型号；
电池盒—可以装入锂电池，在停电时保存程序和部分数据。
2．CPU 型号
S7-300的CPU 型号很多且不断更新，所以只列出CPU3x 系列部分型号的技术参数，见表。
其中CPU3x-2DP 表示该CPU 模板上集成有现场总线（PROFIBUS-DP）通信接口。
标准型CPU 模板主要技术特性表
型号 CPU313 CPU314CPU315CPU315-2DP CPU316 CPU318-2DP RAM
20
40
80
96
192
64
装载存储
器（KB） E2PROM 最大256最大512最大512最大512最大512 最大4096 工作存储器（KB）RAM 12
24 48 64 128 512 位操作 0.6
0.3 0.3 0.3 0.3 0.1 字操作 2 1 1 1 1 0.1 定点加
3 2 2 2 2 0.1 指令执行时 间（mm） 浮点加
60 50 50 50 50 0.6 最大数字I/O 点数 128 512 1024 1024 1024 8192 最大模拟I/O 通道数
32
64
128
128
128
128
最大配置 1个机架8块模板4个机架32块模板4个机架32块模板4个机架 32块模板4个机架 32块模板 4个机架 32块模板 定时器 128 128 128 128 128 512 计数器 64 64 64 64 64 512 位存储器
2048
2048
2048
2048
2048
8192
3．集成型CPU 系列
集成型CPU模板为CPU31xIFM系列，在标准型CPU模板上集成了部分I/O接口、高速计数器和部分控制功能，目前有CPU312IFM和CPU314IFM两种型号。
4．紧凑型CPU系列
紧凑型CPU模板为CPU31xC系列，是在CPU31xIFM系列基础上推出的功能更强、结构更紧凑的CPU模板。
该CPU模板配置有MMC卡（Micro Memory Cart，微存储卡）和9针MPI（Multi Point Interface，多点通信接口），有的还配置了9针DP(Decentral Peripherals分散外围设备)接口，或15针PtP(Point to point点对点)接口。
5．故障安全型CPU系列
故障安全型CPU模板为CPU31xF系列，是具有更高可靠性的CPU模板，主要有CPU315F 和CPU317F-2DP两种型号。
