机车牵引计算总结
牵引计算
例题2：
韶山1型电力机车， 牵引质量3300吨， 列车长730m，当 牵引运行行车速度 为50km/h时，计算 下列情况下的列车 平均单位阻力。
（1）在平道上。 （2）在3的下坡道上。 （3）列车在长1200米的4上坡道上行驶，坡度上有一个 曲线，列车处于图A、B、C情况下。 （曲线24°，500m，209.5m）
坡道附加阻力的计算
设机车或车辆的质量 为q(t)，则其重力为 q×g(kN)，其在坡道 上运行时，在平行于 轨道方向的分力为：
F2 q g sin
因α角一般很小，可令sin tan ，并将q的单位换算 为kg，则得：F2 1000q g tan （N) h i 1000 tan 1000 因为：线路坡度i是用千分率表示， l
r l r
r y
y r L
r
Ll
3、隧道空气附加阻力
列车在隧道内运行时，由于空气受隧道约束，不能向四周扩散，造成 活塞现象，造成头部正压与尾部负压的压力差，产生阻碍列车运行的 阻力。同时，由于车辆外形结构的原因，隧道内空气产生紊流，造成 空气与列车表面及隧道表面的摩擦，也对列车产生阻力。因此，列车 在隧道里运行时，作用于列车上的空气阻力远比空旷地段大。 采用实验研究的经验公式计算：根据我 国1966年凉风垭隧道试验公式简化得：
列车阻力是机车阻力和车辆阻力之和。 试验表明：作用在机车、车辆上的阻力与其质量成正 比，故在牵引计算中采用单位阻力（单位机车或车辆 质量所受的阻力）来计算总阻力。 按阻力性质分为三类： 1、基本阻力：列车在空旷地段，沿平直轨道运行时遇 到的阻力。（在列车运行中总是存在） 2、附加阻力：列车在线路上运行时受到的额外阻力， 如坡道阻力、曲线阻力、隧道阻力等。（平纵断面决 定，具体情况具体计算） 3、起动阻力：列车起动时的阻力。
机车牵引力
周牵引力之间是什么关系？ 3.黏着牵引力的概念。 4.东风4B内燃机车在曲线半径为500m和950m上运
行在v=22km/h时的黏着牵引力。
24
后台机车去0.98→逆向取0.90； 后面补机取0.95→逆向取0.85。
三、牵引力使用系数 使用系数的目的：
为了在运用中对机车功率使用留有余地，避免由于 长时间超负荷运转而降低机车使用寿命，使机车经常处 于良好的技术状态，《牵规》规定实际使用的最大牵引 力乘以使用系数，即
Fy Fj y (y 0.9)
17
三、蒸汽机车牵引特性
1、蒸汽机车牵引力受哪些影响
粘着牵引力、锅炉牵引力、汽机牵引力
2、 蒸 汽
300 0.65
280
260 0.6 240
机
220 0.5
车 200
牵
180 0.4 160
引
140 0.3
特 120
950
65
35
40
40
20
10 20 30
21
四、最大牵引力的取值
最大牵引力是指机车牵引特性的“外包线”所表示的牵引力。 牵引计算时取机车在同一速度下能够发挥的最大牵引力来计算。
电力机车和电传动内燃机车： 在低速区，取min（起动电流所决定的牵引力，黏着牵引力）； 随着速度增加，按最高满磁场、持续电力限制和最深磁场削弱的牵引力曲
线取值。 内燃机车：
15
6、内燃机车牵引特性曲
图1-3 DF4(货)型电传动内燃机车的牵引特性
16
项目 P Vjmin
Fmax Dj Fq
Wq
和谐电一机车牵引力计算
和谐电一机车牵引力计算一、引言和谐电一机车是中国铁路的重要机车型号之一，用于牵引和运输列车。
计算机车的牵引力是非常重要的，可以帮助我们了解机车的动力性能，以及在不同条件下的工作能力。
本文将通过简单的牵引力计算公式，对和谐电一机车的牵引力进行分析和计算。
二、牵引力的定义牵引力是指机车对列车施加的推力，用于克服列车行驶中的阻力，并保持列车的运动。
牵引力的大小直接影响列车的运行速度和加速度，也是判断机车性能好坏的重要指标之一。
三、牵引力计算公式牵引力的大小可以通过以下公式进行计算：F = （Mm × A）+ Q + Fr其中，F表示机车的牵引力，Mm表示机车的质量，A表示列车的加速度，Q表示列车的阻力，Fr表示其他附加阻力，例如弯道、爬坡等。
四、重要参数的确定1.机车质量（Mm）：和谐电一机车的整车质量为133吨（133000千克）。
2.列车加速度（A）：列车的加速度取决于机车的动力性能以及列车的负载情况，不同情况下列车的加速度会有所不同。
比如，当列车启动时，加速度会比较大；而当列车在高速运行时，加速度会逐渐减小。
通常情况下，我们可以估算列车的平均加速度为1 m/s²。
3.列车阻力（Q）：列车阻力包括空气阻力、摩擦阻力、轮轨阻力等多个方面。
这些阻力通常情况下可以通过列车速度和牵引力的平方关系进行估算。
具体值可以参考相关的铁路工程手册。
假设列车的阻力为1600牛顿。
4.其他附加阻力（Fr）：其他附加阻力通常是指弯道、爬坡等因素对牵引力的影响。
这些阻力的大小也可以通过相关参数进行估算。
五、牵引力计算示例以和谐电一机车为例，假设列车处于平坦直线轨道上，不受其他附加阻力影响。
1.根据公式，质量Mm = 133000千克，加速度A = 1 m/s²，阻力Q = 1600牛顿，其他附加阻力Fr为0。
2.将以上数值代入公式，计算牵引力F：F = （133000千克× 1 m/s²）+ 1600牛顿+ 0F = 133000牛顿+ 1600牛顿F = 134600牛顿六、结论和讨论根据以上计算，和谐电一机车的牵引力约为134600牛顿。
电机车牵引能力计算
一、10吨架线电机车牵引能力计算1、 按重列车上坡起动条件11.075()n qq p g p i gψαω≤-++式中－重车组质量，tn p —电机车粘着质量，n p =p ＝10P —电机车质量 g －重力加速度， m/s 2q ψ—电机车撒沙起动的粘着系数，取q ψ＝0.24α—列车起动加速度，m/s 2，α＝0.04 m/s 2，q ω—重列车起动阻力系数，取0.012i —运输线路平均坡度‰，一般取i ＝3‰1109.80.24101.0750.04(0.0120.003)9.8⨯⨯≤-⨯++＝113.79t2、 按牵引电动机允许温升计算。
2(dp ατ≤式中：d F —电机车等值牵引力，可取电机车长时牵引力，d F ＝4.32 KN α—电机车调车时电能消耗系数，取大于2公里为1.10y ω—重列车运行阻力系数，取0.0075d i —等阻坡度，‰，对于滚动轴承的矿车，d i 一般为＝2‰τ—相对运行时间。
11T T τθ=+＝202030+＝0.4 式中θ—调车及停车时间，min ，一般取20～30 min T1-列车往返一次运行时间，min 26010.75L T ν⨯=＝22600.7516⨯⨯⨯＝20 L —加权平均运输距离，km 。
ν—机车平均速度，km/h,取机车长时速度16 km/h 。
210 1.10.4(0.0075≤＝105.2t3、 按重列车下坡制动条件，列车制动时速度按列车长时运行速度，则制动减速度为20.03858vb l=＝0.2469式中：b —列车制动减速度，m/s 2v —电机车长时运行速度，取16km/h 合4.44m/s l - 允许的制动距离，取40m 按列车下坡制动条件，求重车组质量，31.075()z Zp g p b y i gψω≤---式中：zp －电机车的制动质量，为电机车的全部质量p ，10t Zψ —制动时的粘着系数，按撒沙时取0.17b —制动减速度0.2469y ω—重列车运行阻力系数，取0.00753109.80.1710 1.0750.2469(0.00750.003)9.8⨯⨯≤-⨯--＝65.28综上制动距离条件限制牵引重量为J=65.28吨二、8吨蓄电池机车计算1、按重列车上坡起动条件11.075()n qq p g p i gψαω≤-++式中－重车组质量，tn p —电机车粘着质量，n p =p ＝8P —电机车质量 g －重力加速度， m/s 2q ψ—电机车撒沙起动的粘着系数，取q ψ＝0.24α—列车起动加速度，m/s 2，α＝0.04 m/s 2，q ω—重列车起动阻力系数，取0.012i —运输线路平均坡度‰，一般取i ＝3‰189.80.2481.0750.04(0.0120.003)9.8⨯⨯≤-⨯++＝91t2、 按牵引电动机允许温升计算。
机车牵引计算

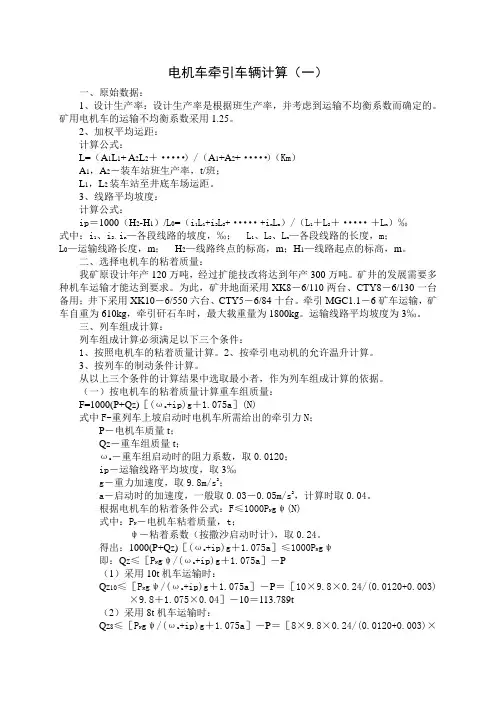

电机车牵引车辆计算（一）一、原始数据：1、设计生产率：设计生产率是根据班生产率，并考虑到运输不均衡系数而确定的。
矿用电机车的运输不均衡系数采用1.25。
2、加权平均运距：计算公式：L=（A1L1+ A2L2＋·····）/（A1+A2+·····）（Km）A1，A2－装车站班生产率，t/班；L1，L2装车站至井底车场运距。
3、线路平均坡度：计算公式：ip＝1000（H2-H1）/L0=（i1L1+i2L2+·····+i n L n）/（L1＋L2＋·····＋L n）‰式中：i1、i2、in—各段线路的坡度，‰； L1、L2、Ln—各段线路的长度，m；L0—运输线路长度，m；H2—线路终点的标高，m；H1—线路起点的标高，m。
二、选择电机车的粘着质量：我矿原设计年产120万吨，经过扩能技改将达到年产300万吨。
矿井的发展需要多种机车运输才能达到要求。
为此，矿井地面采用XK8－6/110两台、CTY8－6/130一台备用；井下采用XK10－6/550六台、CTY5－6/84十台。
牵引MGC1.1－6矿车运输，矿车自重为610kg，牵引矸石车时，最大载重量为1800kg。
运输线路平均坡度为3‰。
三、列车组成计算：列车组成计算必须满足以下三个条件：1、按照电机车的粘着质量计算。
2、按牵引电动机的允许温升计算。
3、按列车的制动条件计算。
从以上三个条件的计算结果中选取最小者，作为列车组成计算的依据。
（一）按电机车的粘着质量计算重车组质量：F=1000(P+Q Z)［(ωz+ip)g＋1.075a］(N)式中F-重列车上坡启动时电机车所需给出的牵引力N；P－电机车质量t；Q Z－重车组质量t；ωz－重车组启动时的阻力系数，取0.0120；ip－运输线路平均坡度，取3‰g－重力加速度，取9.8m/s2；a－启动时的加速度，一般取0.03－0.05m/s2，计算时取0.04。
盾构机车牵引计算
机车牵引计算一、机车牵引曲线1、机车粘着系数的经验公式：μ=0.04+24/（100+4.1V）2、机车粘着牵引力及机车牵引力的计算：（1）、机车粘着牵引力计算：Fμ=μ×P（P为机车粘着重量）（2）、机车牵引力按机车动轮轮周牵引力计算：FK =3.6ηNK/V （NK为机车标称功率；η为机车车轮驱动装置传动效率）。
（3）、机车起动牵引力按速度为零时的粘着牵引力计算。
二、机车牵引吨位1、机车单位基本阻力计算（1）、电传动机车的计算单位基本阻力的经验公式：WO／=1.64+0.014V+0.00026V2（N/KN）（2）、计算货车运行单位基本阻力的经验公式：WO／／=1.07+0.0011V+0.000236V2（N/KN）（3）、单位起动阻力的计算：根据《牵规》，电传动车、内燃机车的单位起动阻力Wq ／均取5 N/KN；货车的单位起动阻力Wq／／按式Wq／／=3+0.4iq（N/KN）计算，式中iq为起动地段的加算坡度（‰），且当货车单位起动阻力的计算结果小于5 N/KN时，规定按5 N/KN计算。
2、机车在不同坡道、不同速度运行的牵引重量计算公式起动时：GQ =( Fμ-P（Wq／+ iq）)/（ Wq／／+ iq）运行时：G=( FK -P（WO／+ iq）)/（WO／／+ iq）三、45t机车27.04‰坡道牵引吨位GQ =（Fμ-P(Wq／+ iq)）/( Wq／／+ iq)粘着牵引力Fμ=μ×p=0.28x450=126KNμ：机车粘着系数 0.28P ：机车粘重 450KNWq／：机车单位起动阻力5N/KN（根据机车《牵规》取值） iq: 坡道阻力系数27.04‰／／=3+0.4igWq=273.1tGQ15T管片车重量：3t（自重）+15t（管片重量）=18x2辆=36t6m3砂浆车重量：7.5t（自重）+15t=22.5t18m3渣土车重量：11t（自重）+40t=51 x4辆=204t总牵引重量：262.5t45T机车即可满足牵引结论：经过计算满足招标要求。
牵引力计算书及制动距离计算书
1、机车牵引力计算——由：机车持续粘着牵引力=机车粘重×许用粘着系数得 f= G1μg=45T×0.254×9.8=112KN其中：f---机车持续粘着牵引力(KN)G1—机车粘重（kg）；μ--许用粘着系数(交流机车：取0.2—0.33)；此处取0.254g----重力加速度（9.8 m/s2）。
机车牵引重量、牵引力和坡度等的关系如下所示：G2=[F/（μ1+μ2）]- G1其中：G1—机车粘重（kg）；G2—牵引重量(kg)；μ--许用粘着系数(交流机车：取0.2—0.4,取0.26)；μ1--坡道阻力系数（x‰=x/1000）；此处取60‰μ2 -列车运行阻力综合系数，包括滚动阻力系数、轴承摩擦阻力系数、同轴车轮直径差引起的滑动摩擦阻力系数、车轮轮缘在直道或弯道时与钢轨摩擦的阻力系数、车辆振动或摇晃引起的能耗及空气阻力、轴对安装平行度误差引起的差滑阻力系数、曲线离心力引起的侧滑阻力系数等等（取0.006---0.012，取0.008）。
a—列车平均加速度（m/s2，取0.005）。
g----重力加速度（9.8 m/s2）。
故45T机车牵引重量表：G2=F/（g*μ1+g*μ2）-G1持续牵引力（Kn）重力加速度（m/s2）综合阻力系数粘重（T）牵引重量（T）坡度1129.80.008451383.57142900.018589.920634910‰0.028363.163265320‰0.038255.751879730‰0.042227.108843534‰0.043220.780730935‰2、机车制动距离计算机车编组制动距离的计算比较复杂，和轨面情况、机车粘重、牵引重量、机车速度、坡度、驾驶员技能水平等密切相关。
在3.5%轨道上45T电机车满载时的理论制动距离计算：（G1+G2）a= (G1+G2)g(μ1+μ2)+4Fμ3其中：a-----机车加速度(m/s2)G1=45T—机车粘重（kg）；（牵引重量=4台 18方渣土车+1台8方砂浆车+2 G2=195.6T—牵引重量(kg)；台15T管片车，即G2=4×10.3+4×18×2+1×5.8+2×2.3=195.6T）F=85—机车单轮制动力（KN）μ1 -坡道阻力系数（x‰=x/1000，上坡为正下坡为负，此处取-0.035）；μ2 -列车运行阻力综合系数（取0.008）μ3 -闸瓦与车轮之间摩擦系数（取0.24）g----重力加速度（9.8 m/s2）。
牵引力的公式是什么_怎么算
牵引力的公式是什么_怎么算牵引力的公式1.牵引力的公式为：F=P/V，P是功率，V是汽车匀速运动的速度，F是牵引力。
2.计算汽车发动机的牵引力是根据P=FV得到，F=P/V，来计算牵引力的。
其中，P为发动机的功率，单位是瓦(W);V是汽车匀速运动的速度，单位是米/秒(m/s);F是牵引力，单位是牛(N)。
3.根据力平衡，如果汽车以恒定速度在水平道路上行驶，则在水平方向上承受的两个力即牵引力和摩擦力是平衡的。
因此牵引力等于摩擦力。
其次，如果涉及牵引力来做功W，W=Fs，s是行进距离，那么F=W/s可以反转。
如果给出功率，则存在公式P=Fv(从W=Fs公式得出)，因此牵引力F=P/v。
什么是牵引力在机械工程中，牵引力是指包括汽车、铁路机车、自行车等轮式车辆载具的传动系统对车轮产生以旋转力矩，通过动轮与地面或钢轨之间的相互作用而产生。
力的作用方向与车辆运动方向相同，力的大小取决于原动机的功率和车辆的运动速度，可由车辆使用者根据需要而控制。
常记为F牵引力，与阻力相对。
牵引力的计算在铁路机车车辆方面尤其常见，是重要的性能指标之一。
实际应用的机车牵引力按照力的传递过程可分为几种，由动轮轮周上作用力而产生的切向外力，称为轮周牵引力。
车钩牵引力(或称挽钩牵引力)是指机车用来牵引列车的牵引力，等于轮周牵引力减去机车全部运行阻力。
而根据车辆的工作状态，牵引力又可分为起动牵引力、持续牵引力和最大牵引力。
起动牵引力是指车辆从静止状态起动时所能够发出的牵引力，其发挥受到粘着限制。
最大牵引力是指车辆在不对自身机械构成破坏的情况下所能发出的最大牵引力，其值通常与起动牵引力相同;持续牵引力是车辆在持续速度上对应的牵引力。
牵引力与速度的关系可以通过牵引力曲线显示，线段AB为机车起动时所能够发挥的最大牵引力，到达持续速度点B点以后为恒功区，机车开始发挥额定功率，同时牵引力随着速度提高而下降。
