折弯机的气动回路设计(第二篇)
数控折弯机电气系统概述及操作说明
数控折弯机电气系统概述首先感谢您信赖并选择我们的产品，相信我们的设备以其优异的性能也一定不会让您失望，它会持续为您创造价值！数控折弯机的电源采用三相交流50HZ的380V供电，可直接供主电机运行，又经过系统内部的变压器输出交流电压后，供后档伺服及设备照明使用，另一组经过整流成两组直流24V，一路供数控系统使用，另一个变压器输出交流24V供机床的控制回路使用。
数控折弯机电气控制系统的各个主要元件均有可靠的接地装置保护，主回路和控制回路均有可靠的过载保护及短路保护，后档采用光电开关保护，确保整个机器及电气控制系统的运行安全。
另外，折弯机电气控制系统配备了多个开关，有总电开关、应急开关等，遇到突发状况等可以关闭其中任一开关，保证安全。
该数控折弯机采用世界著名的折弯机系统提供商---荷兰Delem 公司提供的DA56系统，可控制3+1轴，液压系统采用世界著名的液压控制专家德国贺尔碧格公司的阀组，滑块行程检测元件采用意大利GV公司的产品，设备后档控制采用日鼎公司伺服电机外加德国倍加福公司生产的光电检测元件，合理高档的配置在确保折弯工序高效精确运行地同时，还能保证数控设备的稳定性，实乃数控折弯设备的不二选择！数控折弯机安全操作规程1、操作人员必须经过专业培训，持证上岗，数控折弯机专人操作，在操作时，必须穿戴穿好劳保用品。
2.、操作人员在操作之前应穿戴劳动保护用品，并对机器和工作环境进行仔细检查，检查确认后方可开机操作。
（备注：检查的内容包括机器的设备性能，程序和模具的设置，机器的保养和交接班记录，发现异常应及时向领班汇报。
）3、机器的开机按以下步骤进行：1）启动机床总电源（备注：首次接入或主电源改变时首先应检查三相电源相序，确保主电机转向与标注一致。
）2）数控系统LCD显示面板自动打开，归零完毕后进入主菜单3）按下电箱上“油泵启动”按钮启动液压马达4）进入工作模式（手动、自动或单步模式）按下控制面板“启动”开关，机床将自行寻找参考点归零。
折弯机液压系统设计(DOC)
第1 章任务分析1.1技术要求设计制造一台立式板料折弯机，该机压头的上下运动用液压传动，其工作循环为：快速下降、慢速加压（折弯）、快速退回。
给定条件为：折弯力1000000N滑块重量15000N快速下降速度23mm/s慢速加压（折弯）速度12mm/s快速上升速度53mm/s快速下降行程180mm慢速加压（折弯）行程20mm快速上升行程200mm1.2任务分析根据滑块重量为15000N，为了防止滑块受重力下滑，可用液压方式平衡滑块重量，滑块导轨的摩擦力可以忽略不计。
设计液压缸的启动、制动时间为△t=0.2s。
折弯机滑块上下为直线往复运动，且行程较小（200mm）,故可选单杆液压缸作执行器,且液压缸的机械效率ηcm=0.91。
因为板料折弯机的工作循环为快速下降、慢速加压（折弯）、快速回程三个阶段。
各个阶段的转换由一个三位四通的电液换向阀控制。
当电液换向阀工作在左位时实现快速回程。
中位时实现液压泵的卸荷，工作在右位时实现液压泵的快速和工进。
其工进速度由一个调速阀来控制。
快进和工进之间的转换由行程开关控制。
折弯机快速下降时，要求其速度较快，减少空行程时间，液压泵采用全压式供油。
其活塞运动行程由一个行程阀来控制。
当活塞以恒定的速度移动到一定位置时，行程阀接受到信号，并产生动作，实现由快进到工进的转换。
当活塞移动到终止阶段时，压力继电器接受到信号，使电液换向阀换向。
由于折弯机压力比较大，所以此时进油腔的压力比较大，所以在由工进到快速回程阶段须要一个预先卸压回路，以防在高压冲击液压元件，并可使油路卸荷平稳。
所以在快速回程的油路上可设计一个预先卸压回路，回路的卸荷快慢用一个节流阀来调节，此时换向阀处于中位。
当卸压到一定压力大小时，换向阀再换到左位，实现平稳卸荷。
为了对油路压力进行监控，在液压泵出口安装一个压力表和溢流阀，同时也对系统起过载保护作用。
因为滑块受自身重力作用，滑快要产生下滑运动。
所以油路要设计一个液控单向阀，以构成一个平衡回路，产生一定大小的背压力，同时也使工进过程平稳。
气动回路设计
其它气动回路在气动系统中除了换向回路、速度控制回路和压力控制回路外，根据工作要求，还经常使用下列一些回路。
一、气液联动回路目的：把气压传动转换为液压传动，这就使执行件的速度调节更加稳定．运动干稳。
若采用气液增压回路，则还能得到更大的推力。
气液联动回路装置简单，经济可靠。
1．气液速度控制回路1）气液转换器说明：执行元件3是液压缸；1、2是气液转换器。
作用：气压→液压，获得平稳易控制的活塞运动速度调速：供气节流调速注意：气液转换器中贮油量应不少于液压缸有效容积的1.5倍，同时需注意气液间的密封，以避免气体混入油中。
2）气—液阻尼缸在这种回路中，用气缸传递动力，由液压缸阻尼和稳速，并由液压缸和调速机构进行调速。
由于调速是在液压缸和油路中进行的，因而调速精度高、运动速度平稳。
因此，这种调速回路应用广泛，尤其在金属切削机床中用得最多。
图中所示为串联型气液阻尼缸双向调速回路。
由换向阀1控制气液阻尼缸2的活塞杆前进与后退，阀3和阀4调节活塞杆的进、退速度，油杯5起补充回路中少量漏油的作用。
2．气液增压回路当工作时既要求工作平稳，又要求有很大的推力时，可用气液增压回路。
1）气液增压缸：较低的气压→较高的液压力。
该回路中用单向节流阀调节2）气液缸：工进(右行)液压驱动，返回时用气压驱动。
二、安全保护回路由于气动执行元件的过载、气压的突然降低以及气动执行机构的快速动作等原因，都可能危及操作人员或设备的安全。
因此，在气动回路中，常常要加入安全回路。
l. 双手操作安全回路所谓双手操作回路就是使用两个启动用的手动阀，只有同时按动这两个阀时才动作的回路。
这在锻压、冲压设备中常用来避免误动作，以保护操作者的安全及设备的正常工作。
双手同时按下两个二位三通阀，另外，这两个阀还由于安装在单手不能同时操作的位置上，因而在操作时，只要任何一只手离开，则控制信号消失，主控阀复位，而使活塞杆后退。
2. 过载保护回路当活塞杆在伸出途中遇到故障或其它原因使气缸过载时，活塞能自动返回的回路,称为过载保护回路。
学习情境7折弯机的气动控制回路
– 项目小结
• 1、执行元件动作顺序的表示方法 • 在实际系统设计中，为了分析执行元件随着控制步骤或控制 时间的变化规律，常做出系统的运动图来加以分析，以便清 楚、直观地了解执行元件和控制元件之间的关系，有利于回 路的设计。运动图包括位移-步骤图、位移-时间图，位移-步 骤图表示执行元件的动作。 • 2、系统控制回路图设计出来后，必须对回路图进行分析，检 验回路图是否能够达到所规定的工作要求。通过分析可以看 出，折弯系统控制回路图能够满足折弯机的工作要求。 • 具体操作步骤： • ①根据折弯机气动系统控制回路图，找出正确的元器件； • ②合理布局，在操作台上完成折弯机的控制系统回路的连接； • ③检验连接的回路与分析的动作是否一致。
• 为分清气动元件与气动回路的对应关系，图7-12和图7-13分 别给出全气动系统和电气动系统的控制链中信号流和元件之 间的对应关系。掌握这一点对于分析和设计气动程序控制系 统非常重要。
图7-12 全气动系统中信号流和气动元件的关系
图7-13 电-气动系统中信号流和元件的关系
• （2）回路图内元件的命名 • 气动回路图内元件常用命名如下：
A a1ቤተ መጻሕፍቲ ባይዱ
V1 2 1 3
4 1
2 3 a1
S1
2 1 3
图7-6 行程阀控制的单往复回路
• 折弯机要求工件未到达指定位置时，即使按下按 钮气缸也不动，工作到位行程开关和按钮必须同 时存在才开始这位，从逻辑上是“与”的关系， 在此采用“与”门型梭阀来实现。 • “与”门型梭阀又称双压阀，在气动逻辑回路中， 它的作用相当于“与”门作用。如图7-7所示，该 阀有两个输入口1和一个输出口2。若只有一个输 入口有气信号，则输出口2没有气信号输出，只有 当双压阀的两个输入口均有气信号时， 输出口2 才有气信号输出。 双压阀相当于两个输入元件串 联。
WH67Y-200-4000数显板料折弯机电路图(天水锻压)2014
135
135
135
135
-FR1
-KM2
-KM3
-KM4
-KM5
C
/3.2:A 2 4 6
/3.3:D 2 4 6 /3.4:D 2 4 6
/3.5:D 2 4 6 /3.5:D 2 4 6
C
W21
W31
V21
V31
U21
U31
U11 V11 W11
D
-PE:2
-PE:3
D
-PE:4
U1 V1 W1 PE
5
6 /1.5:C
5
6 /1.6:C
13
14 /3.3:B
21
22 /3.4:D 21
22 /3.3:D
21
22 /3.5:D 21
22 /3.5:D
E
21
22
53
54 /5.1:A
61
62
天水锻压机床有限公司 1
项目描述：WH67Y-200-4000数显板料折弯机电路图（天水锻压）2014
页描述：控制电路 1
/3.5:C 14
143
C
D 2.5:D / 100
106
A1
x1
-KM1
-HL2
油泵电机 A2
油泵指示灯 x2
21
-SB5
/3.4:B
22
下降
108
11
-SQ1
上限位 12
109
21
-KM3
/3.4:D 22 110
A1
-KM2
挡铁电机 A2 上升
21
-SB4
/3.3:B 22
111

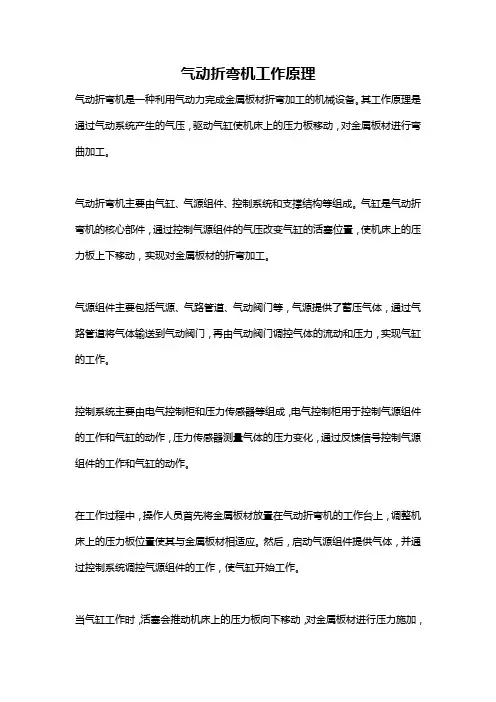

气动折弯机工作原理
气动折弯机工作原理气动折弯机是一种利用气动力完成金属板材折弯加工的机械设备。
其工作原理是通过气动系统产生的气压，驱动气缸使机床上的压力板移动，对金属板材进行弯曲加工。
气动折弯机主要由气缸、气源组件、控制系统和支撑结构等组成。
气缸是气动折弯机的核心部件，通过控制气源组件的气压改变气缸的活塞位置，使机床上的压力板上下移动，实现对金属板材的折弯加工。
气源组件主要包括气源、气路管道、气动阀门等，气源提供了蓄压气体，通过气路管道将气体输送到气动阀门，再由气动阀门调控气体的流动和压力，实现气缸的工作。
控制系统主要由电气控制柜和压力传感器等组成，电气控制柜用于控制气源组件的工作和气缸的动作，压力传感器测量气体的压力变化，通过反馈信号控制气源组件的工作和气缸的动作。
在工作过程中，操作人员首先将金属板材放置在气动折弯机的工作台上，调整机床上的压力板位置使其与金属板材相适应。
然后，启动气源组件提供气体，并通过控制系统调控气源组件的工作，使气缸开始工作。
当气缸工作时，活塞会推动机床上的压力板向下移动，对金属板材进行压力施加，实现折弯的效果。
气缸工作时的力大小和移动速度可以通过改变气源的气压和控制系统的设置来调节，以满足不同金属板材的加工要求。
折弯完成后，操作人员可以通过控制系统控制气源组件的停止工作，停止气压供应。
此时，气缸停止工作，机床上的压力板回到初始位置，并将金属板材取出。
气动折弯机的工作原理简单易懂，操作方便灵活，并且能够实现对不同厚度和材料的金属板材的折弯加工。
然而，气动折弯机的折弯精度较低，且受限于气源的压力和控制系统的精度，无法满足高精度的折弯要求。
在一些对折弯精度要求较高的工艺中，往往使用液压折弯机或数控折弯机等更先进的设备。
总的来说，气动折弯机通过气压驱动气缸，使机床上的压力板移动，对金属板材进行折弯加工。
其工作原理简单易懂，操作方便灵活，但折弯精度较低。
在实际应用中，根据工件的加工要求和对折弯精度的要求，可以选择适合的折弯设备进行加工。
气动控制回路
气动控制回路气动系统由气源、气路、控制元件、执行元件和辅助元件等组成，并完成规定的动作。
任何复杂的气路系统，都是由一些具有特定功能的气动基本回路、功能回路和应用回路组成。
本章将介绍这些回路。
6.1 基本回路基本回路是指对压缩空气的压力、流量、方向等进行控制的回路。
基本回路包括供给回路、排出回路、单作用气缸回路、双作用气缸回路等。
一、供给回路压缩空气中含有的水分、灰尘、油污等杂质及输出压力的波动，对气动系统的正常工作都将造成不良影响，因而必须对其进行净化及稳压处理。
气动供给回路即气源处理回路，它要保证气动系统具有高质量的压缩空气和稳定的工作压力。
图6-1所示为一次气源处理回路。
由空气压缩机1产生的压缩空气经冷却器2冷却后，进入气罐3。
压缩空气由于冷却而分离出冷凝水，冷凝水存积于气罐底部，由自动排水器9排出。
由气罐出来的压缩空气经主路过滤器5再进入空气干燥器6进行除水，然后再通过主路油雾分离器7将油雾分离，即可供一般用气设备使用，供给回路的压力控制，可采用压力继电器8来控制空气压缩机的启动和停止，使储气罐内压力保持在规定的范围内。
该回路一般由过滤器、减压阀和油雾器组成。
过滤器除去压缩空气中的灰尘、水分等杂质；减压阀可使二次工作压力稳定；油雾器使润滑油雾化后注入空气流中，对需要润滑的部件进行润滑。
这三个元件组合在一起通常称为气动调节装置(气动三联件)，其简化图形符号如图6-2b 所示。
近年来，不供油气动执行元件和控制元件构成的气动系统不断增多，这类系统的气动供给回路不需油雾器来进行润滑。
因此，在不同的情况下，过滤精度、润滑或免润滑应该分别进行考虑，以保证供给用气设备符合要求的压缩空气。
实践证明，提供高质量的压缩空气对提高气动元件的使用寿命及可靠性是至关重要的。
图6-2为二次气源处理回路。
图6-3所示为稳压回路，用于供气压力变化大或气动系统瞬时耗气量很大的场合。
在过滤器和减压阀的前面或后面设置气罐，以稳定工作压力。
折弯机液压系统设计
当快速运动的时候，两个泵同时供油时，如回路的泄漏按10%计算，系统中液压油的流量为：
而滑块慢下时，仅由一个泵提供液压油，其流量为：
（3）所以选用双联叶片泵的型号规格为PV2R12型双联叶片泵。当使用普通液压油时，其最高使用压力为前泵14MPa，后泵16MPa,公称排量为——前泵选用26mL/r，后泵选用23ml/r。其允许转速为750r/min——1800r/min。
折弯机快速上升时
3）.当折弯机向上运动时，行程开关发出信号，电磁阀5的电磁铁2YA得电。电磁阀2的电磁铁仍没有得电。两个泵同时供油，折弯机又快速运动。其运动情况为：
进油路：两个泵——阀5——电磁阀4——阀2——液压缸下腔。
回油路：液压缸上腔——阀3——电磁阀4——油箱。
4）.当滑块停止的时候，挡块压下行程开关，电磁铁失电，电磁阀5处于中位。活塞停止运动。液压泵卸荷，阀3起支撑作用。滑块悬空停止。
2.整个系统有以下回路组成：
1）.调速回路由上面的分析可知，该系统在慢速时速度要调节。因为滑台运动速度较低，工作负载变化较大，采用进口节流调速回路。因为该回路将1个调速阀和一个二位电磁阀并联配置，以实现液压缸向下运动时的两种速度的换接。而如果采用别的节流调速方式，要实现活塞向下运动时两种速度的变换是困难而复杂的，所以采用此种调速回路是较好的。
从初压开始到终压结束，受到的力可视为6100000Pa。而最后快上的整个过程受力都可视为1600000Pa。
最后简化得：
工况
压力
流量
功率
快下
11000Pa
31.4L/min
6W
慢下
6100000Pa
14.5L/min
200W
快上
