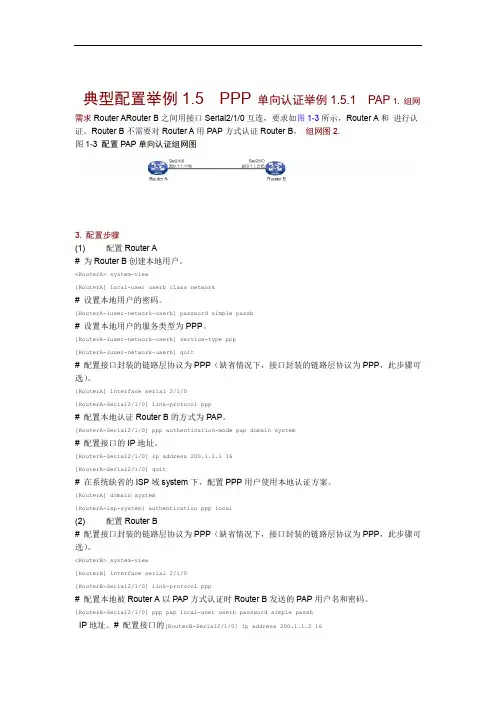

典型配置举例1.5 PPP单向认证举例1.5.1 PAP1. 组网需求Router ARouter B之间用接口Serial2/1/0互连，要求如图1-3所示，Router A和进行认证。
Router B不需要对Router A用PAP方式认证Router B，组网图2.图1-3 配置PAP单向认证组网图3. 配置步骤(1) 配置Router A# 为Router B创建本地用户。
<RouterA> system-view[RouterA] local-user userb class network# 设置本地用户的密码。
[RouterA-luser-network-userb] password simple passb# 设置本地用户的服务类型为PPP。
[RouterA-luser-network-userb] service-type ppp[RouterA-luser-network-userb] quit# 配置接口封装的链路层协议为PPP（缺省情况下，接口封装的链路层协议为PPP，此步骤可选）。
[RouterA] interface serial 2/1/0[RouterA-Serial2/1/0] link-protocol ppp# 配置本地认证Router B的方式为PAP。
[RouterA-Serial2/1/0] ppp authentication-mode pap domain system# 配置接口的IP地址。
[RouterA-Serial2/1/0] ip address 200.1.1.1 16[RouterA-Serial2/1/0] quit# 在系统缺省的ISP域system下，配置PPP用户使用本地认证方案。
[RouterA] domain system[RouterA-isp-system] authentication ppp local(2) 配置Router B# 配置接口封装的链路层协议为PPP（缺省情况下，接口封装的链路层协议为PPP，此步骤可选）。
华为BGP配置实例
h - history, i - internal, s - suppressed, S - Stale
Origin : i - IGP, e - EGP, ? - incomplete Network NextHop MED LocPrf PrefVal Path/Ogn
*> 8.1.1.0/24
用peer connect-interface命令将Loopback接口配置为BGP连接的源接口。 Router C的Loopback接口路由可达。
# 配置Router B。
<RouterB> system-view [RouterB] bgp 65009 [RouterB-bgp] router-id 2.2.2.2 [RouterB-bgp] peer 3.3.3.3 as-number 65009
3.1.1.0/24的路由。
# 配置Router B。 [RouterB] bgp 65009 [RouterB-bgp] import-route direct # 显示Router A的BGP路由表。
[RouterA] display bgp routing-table
Total Number of Routes: 4 BGP Local router ID is 1.1.1.1 Status codes: * - valid, ^ - VPNv4 best, > - best, d - damped, h - history, i - internal, s - suppressed, S - Stale Origin : i - IGP, e - EGP, ? – incomplete Network *> 2.2.2.2/32 * 3.1.1.0/24 *> 8.1.1.0/24 *> 9.1.1.0/24 NextHop 3.1.1.1 3.1.1.1 0.0.0.0 3.1.1.1 0 0 0 0 MED LocPrf 0 0 0 0 PrefVal Path/Ogn 65009? 65009? i 65009?
H3Cvrrp配置举例
引用一、基于IPv4的VRRP典型配置举例（路由应用）1 VRRP单备份组配置举例1. 组网需求l Host A需要访问Internet上的Host B，Host A的缺省网关为202.38.160.111/24；l Router A和Router B属于虚拟IP地址为202.38.160.111/24的备份组1；l 当Router A正常工作时，Host A发送给Host B的报文通过Router A转发；当Router A出现故障时，Host A发送给Host B的报文通过Router B转发。
2. 组网图图1-7 VRRP单备份组配置组网图3. 配置步骤(1) 配置Router A<RouterA> system-view[RouterA] interface ethernet 1/0[RouterA-Ethernet1/0] ip address 202.38.160.1 255.255.255.0# 创建备份组1，并配置备份组1的虚拟IP地址为202.38.160.111。
[RouterA-Ethernet1/0] vrrp vrid 1 virtual-ip 202.38.160.111# 配置Router A在备份组1中的优先级为110。
[RouterA-Ethernet1/0] vrrp vrid 1 priority 110# 配置Router A工作在抢占方式，抢占延迟时间为5秒。
[RouterA-Ethernet1/0] vrrp vrid 1 preempt-mode timer delay 5(2) 配置Router B<RouterB> system-view[RouterB] interface ethernet 1/0[RouterB-Ethernet1/0] ip address 202.38.160.2 255.255.255.0# 创建备份组1，并配置备份组1的虚拟IP地址为202.38.160.111。
[史上最详细]H3C路由器NAT典型配置案例
![[史上最详细]H3C路由器NAT典型配置案例](https://img.taocdn.com/s3/m/882e4d6942323968011ca300a6c30c225801f060.png)
H3C路由器NAT典型配置案列（史上最详细）神马CCIE，H3CIE,HCIE等网络工程师日常实施运维必备，你懂的。

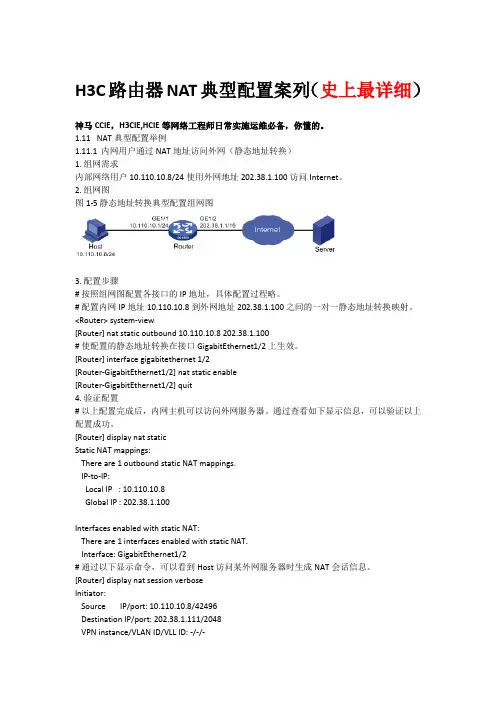

1.11 NAT典型配置举例1.11.1 内网用户通过NAT地址访问外网（静态地址转换）1. 组网需求内部网络用户10.110.10.8/24使用外网地址202.38.1.100访问Internet。
2. 组网图图1-5 静态地址转换典型配置组网图3. 配置步骤# 按照组网图配置各接口的IP地址，具体配置过程略。
# 配置内网IP地址10.110.10.8到外网地址202.38.1.100之间的一对一静态地址转换映射。
<Router> system-view[Router] nat static outbound 10.110.10.8 202.38.1.100# 使配置的静态地址转换在接口GigabitEthernet1/2上生效。
[Router] interface gigabitethernet 1/2[Router-GigabitEthernet1/2] nat static enable[Router-GigabitEthernet1/2] quit4. 验证配置# 以上配置完成后，内网主机可以访问外网服务器。
通过查看如下显示信息，可以验证以上配置成功。
[Router] display nat staticStatic NAT mappings:There are 1 outbound static NAT mappings.IP-to-IP:Local IP : 10.110.10.8Global IP : 202.38.1.100Interfaces enabled with static NAT:There are 1 interfaces enabled with static NAT.Interface: GigabitEthernet1/2# 通过以下显示命令，可以看到Host访问某外网服务器时生成NAT会话信息。
H3C IPv6单播策略路由配置
目录
目录
第 1 章 IPv6 单播策略路由配置 ...............................................................................................1-1 1.1 IPv6 单播策略路由简介 ...................................................................................................... 1-1 1.2 配置IPv6 单播策略路由 ...................................................................................................... 1-1 1.2.1 配置IPv6 策略 .......................................................................................................... 1-1 1.2.2 配置IPv6 系统策略路由 ........................................................................................... 1-4 1.2.3 配置IPv6 接口策略路由 ........................................................................................... 1-4 1.3 IPv6 单播策略路由显示和维护 ........................................................................................... 1-5 1.4 IPv6 单播策略路由典型配置举例........................................................................................ 1-5 1.4.1 基于源地址的策略路由配置举例.............................................................................. 1-5 1.4.2 基于报文大小的策略路由配置举例 .......................................................................... 1-7
H3C IPv6基础配置
Next header
Hop limit
TTL
Protocol
Header checksum
操作手册ip业务分册ipv6基础ipv6基础配置116表110配置ra消息的相关参数操作命令说明进入系统视图systemview配置跳数限制ipv6ndhoplimitvalue可选缺省情况下路由器发布的跳数限制为64进入接口视图interfaceinterfacetypeinterfacenumber取消对ra消息发布的抑制undoipv6ndrahalt必选缺省情况下抑制发布ra消息配置ra消息发布的最大时间间隔和最小时间间隔ipv6ndraintervalmaxintervalvalueminintervalvalue可选缺省情况下ra消息发布的最大间隔时间为600秒最小时间间隔为200ra消息周期性发布时相邻两次的时间间隔是在最大时间间隔与最小时间间隔之间随机选取一个值作为周期性发布ra息的时间间隔配置的最小时间间隔应该小于等于最大时间间隔的075配置ra消息中的前缀信息ipv6ndraprefixipv6addressprefixlengthvalidlifetimepreferredlifetime可选缺省情况下没有配置ra消息中的前缀信息此时将使用发送ra消息的接口ipv6地址作为ra消息中的前缀信息设置被管理地址配置标志位为1ipv6ndautoconfigmanagedaddressflag可选缺省情况下被管理地址标志位为0即主机通过无状态自动配置获取ipv6地址设置其他配置标志ipv6ndautoconfigotherflag可选缺省情况下其他配置标志位为0即主机通过无状态自动配置获取其他信息配置ra消息中路由器的生存时间ipv6ndrarouterlifetimevalue可选缺省情况下ra消息中路由器的生存时间为1800配置邻居请求消息重传时间间隔ipv6ndnsretranstimervalue可选缺省情况下接口发送ns消息的时间间隔为1000毫秒接口发布的ra消息中retranstimer字段的值为0操作手册ip业务分册ipv6基础ipv6基础配置117操作命令说明配置保持邻居可达状态的时间ipv6ndnudreachabletimevalue可选缺省情况下接口保持邻居可达状态的时间为30000毫秒接口发布的ra消息中reachabletimer字段的值为0注意
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
组网说明：
本案例采用H3C HCL模拟器来模拟IPV6 IBGP一级RR路由反射器典型组网配置！R1与R2属于AS100，R3属于AS200。
R1是R2的RR路由反射器的客户端。
R2与R3为EBGP邻居关系。
要求R1、R2、R3的loopback0能够互通。
配置思路：
1、按照网络拓扑图正确配置IP地址
2、R1与R2建立IBGP邻居关系，R2配置RR路由反射器客户端，指向R1
3、R2与R3建立EBGP邻居关系
配置过程：
R1：
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysname R1
[R1]int loopback 1
[R1-LoopBack1]ip address 1.1.1.1 32
[R1-LoopBack1]quit
[R1]int loopback 0
[R1-LoopBack0]ipv6 address 3::1 64
[R1-LoopBack0]quit
[R1]int gi 0/1
[R1-GigabitEthernet0/1]des <connect to R2>
[R1-GigabitEthernet0/1]ipv6 address 1::1 64
[R1-GigabitEthernet0/1]quit
[R1]bgp 100
[R1-bgp-default]router-id 1.1.1.1
[R1-bgp-default]peer 1::2 as-number 100
[R1-bgp-default]address-family ipv6 unicast
[R1-bgp-default-ipv6]peer 1::2 enable
[R1-bgp-default-ipv6]network 3:: 64
[R1-bgp-default-ipv6]quit
[R1-bgp-default]quit
R2：
<H3C>sys
System View: return to User View with Ctrl+Z. [H3C]sysname R2
[R2]int loopback 1
[R2-LoopBack1]ip address 2.2.2.2 32
[R2-LoopBack1]quit
[R2]int loopback 0
[R2-LoopBack0]ipv6 address 4::1 64
[R2-LoopBack0]quit
[R2]int gi 0/1
[R2-GigabitEthernet0/1]des <connect to R1> [R2-GigabitEthernet0/1]ipv6 address 1::2 64 [R2-GigabitEthernet0/1]quit
[R2]int gi 0/0
[R2-GigabitEthernet0/0]des <connect to R3> [R2-GigabitEthernet0/0]ipv6 address 2::1 64 [R2-GigabitEthernet0/0]quit
[R2]bgp 100
[R2-bgp-default]router-id 2.2.2.2
[R2-bgp-default]peer 1::1 as-number 100 [R2-bgp-default]peer 2::2 as-number 200 [R2-bgp-default]address-family ipv6 unicast [R2-bgp-default-ipv6]peer 1::1 enable
[R2-bgp-default-ipv6]peer 1::1 reflect-client [R2-bgp-default-ipv6]peer 2::2 enable
[R2-bgp-default-ipv6]network 4:: 64
[R2-bgp-default-ipv6]import-route direct [R2-bgp-default-ipv6]quit
[R2-bgp-default]quit
R3：
<H3C>sys
System View: return to User View with Ctrl+Z. [H3C]sysname R3
[R3]int loopback 1
[R3-LoopBack1]ip address 3.3.3.3 32
[R3-LoopBack1]quit
[R3]int loopback 0
[R3-LoopBack0]ipv6 address 5::1 64
[R3-LoopBack0]quit
[R3]int gi 0/0
[R3-GigabitEthernet0/0]des <connect to R2> [R3-GigabitEthernet0/0]ipv6 address 2::2 64 [R3-GigabitEthernet0/0]quit
[R3]bgp 200
[R3-bgp-default]router-id 3.3.3.3
[R3-bgp-default]peer 2::1 as-number 100 [R3-bgp-default]address-family ipv6 unicast [R3-bgp-default-ipv6]peer 2::1 enable
[R3-bgp-default-ipv6]network 5:: 64
[R3-bgp-default-ipv6]quit
[R3-bgp-default]quit
分别查看R1、R2、R3的路由表：
查看R1的BGP邻居信息：
查看R2的BGP邻居信息：
查看R3的BGP邻居信息：
查看R1的IPV6 BGP路由表：
查看R2的IPV6 BGP路由表：
[R2]dis bgp routing-table ipv6
Total number of routes: 8
BGP local router ID is 2.2.2.2
Status codes: * - valid, > - best, d - dampened, h - history
s - suppressed, S - stale, i - internal, e - external
a - additional-path
Origin: i - IGP, e - EGP, ? - incomplete
* > Network : 1:: PrefixLen : 64 NextHop : :: LocPrf :
PrefVal : 32768 OutLabel : NULL MED : 0
Path/Ogn: ?
* > Network : 1::2 PrefixLen : 128 NextHop : ::1 LocPrf :
PrefVal : 32768 OutLabel : NULL MED : 0
Path/Ogn: ?
* > Network : 2:: PrefixLen : 64 NextHop : :: LocPrf :
PrefVal : 32768 OutLabel : NULL MED : 0
Path/Ogn: ?
* > Network : 2::1 PrefixLen : 128 NextHop : ::1 LocPrf :
PrefVal : 32768 OutLabel : NULL MED : 0
Path/Ogn: ?
* >i Network : 3:: PrefixLen : 64 NextHop : 1::1 LocPrf : 100 PrefVal : 0 OutLabel : NULL MED : 0
Path/Ogn: i
* > Network : 4:: PrefixLen : 64 NextHop : :: LocPrf :
PrefVal : 32768 OutLabel : NULL
MED : 0
Path/Ogn: i
* > Network : 4::1 PrefixLen : 128 NextHop : ::1 LocPrf :
PrefVal : 32768 OutLabel : NULL MED : 0
Path/Ogn: ?
* >e Network : 5:: PrefixLen : 64 NextHop : 2::2 LocPrf :
PrefVal : 0 OutLabel : NULL MED : 0
Path/Ogn: 200i
[R2]
查看R3的IPV6 BGP路由表：
在R1使用loopback0作为源能PING通R2和R3的loopback0:
在R2使用loopback0作为源能PING通R1和R3的loopback0:
在R3使用loopback0作为源能PING通R1和R1的loopback0:
至此，IPV6之IBGP 一级RR路由反射器典型组网配置案例已完成！。
