BGP路由黑洞

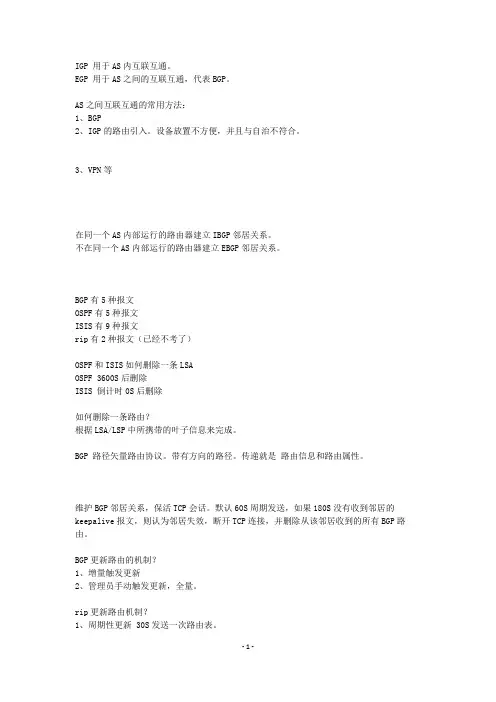

HCIE面试笔记-BGP
IGP 用于AS内互联互通。
EGP 用于AS之间的互联互通，代表BGP。
AS之间互联互通的常用方法：1、BGP2、IGP的路由引入。
设备放置不方便，并且与自治不符合。
3、VPN等在同一个AS内部运行的路由器建立IBGP邻居关系。
不在同一个AS内部运行的路由器建立EBGP邻居关系。
BGP有5种报文OSPF有5种报文ISIS有9种报文rip有2种报文（已经不考了）OSPF和ISIS如何删除一条LSAOSPF 3600S后删除ISIS 倒计时0S后删除如何删除一条路由？根据LSA/LSP中所携带的叶子信息来完成。
BGP 路径矢量路由协议。
带有方向的路径。
传递就是路由信息和路由属性。
维护BGP邻居关系，保活TCP会话。
默认60S周期发送，如果180S没有收到邻居的keepalive报文，则认为邻居失效，断开TCP连接，并删除从该邻居收到的所有BGP路由。
BGP更新路由的机制？1、增量触发更新2、管理员手动触发更新，全量。
rip更新路由机制？1、周期性更新 30S发送一次路由表。
2、触发更新OSPF，ISIS 周期性更新，触发更新。
BGP 使用TCP 目标端口179。
ACL对设备自身产生的流量无效。
华为ACL默认允许。
如果收到notification报文一般是邻居中断。
处于IDLE状态原因：排错：1、协议层面本身的配置问题2、数据层面的问题。
peer 2.2.2.2 as-number 2 含3重含义：1、向邻居发送BGP报文的目的地址2、邻居所在的AS号3、邻居向本端发送BGP报文的源地址这条命令，默认情况下，向BGP邻居发送报文的源地址是什么呢？是：去往邻居地址路由的出接口IP作为BGP报文源地址。
使用loopback建立EBGP邻居，需要设置ebgp-max-hop，因为默认情况下EBGP报文TTL=1，不能跨链路。
注意：断开物理接口，bgp邻居状态不会中断，因为bgp邻居是根据TCP会话来建立的。
BGP路由黑洞
BGP路由黑洞一、实验目标：分析路由黑洞，并给出路由黑洞的解决方法二、网络拓扑图：三、配置：R1#router ospf 1log-adjacency-changesredistribute connected metric 1000 metric-type 1 subnets 重发布直连路由到OSPF network 10.0.1.4 0.0.0.3 area 0公布该网段，在该10.0.1.4/30网段接口运行OSPF，与R3建立OSPF邻居关系，注，只是重发布不会建立OSPF邻居，必须在接口运行OSPF，建立OSPF邻居ip route 10.0.0.0 255.255.0.0 Null0ip route 10.3.0.0 255.255.0.0 Null0 静态路由汇总router bgp 65000no synchronization 关闭同步bgp log-neighbor-changesnetwork 10.0.0.0 mask 255.255.0.0 汇总路由注入BGP network 10.3.0.0 mask 255.255.0.0neighbor 10.0.0.2 remote-as 65000 AS65000邻居10.0.0.2 neighbor 10.0.0.2 update-source Loopback0neighbor 10.0.0.2 next-hop-selfneighbor 10.0.15.2 remote-as 65001 AS65001邻居10.0.15.2 no auto-summaryR2# R2配置与R1相似router ospf 1log-adjacency-changesredistribute connected metric 1000 metric-type 1 subnets network 10.0.1.8 0.0.0.3 area 0ip route 10.0.0.0 255.255.0.0 Null0ip route 10.3.0.0 255.255.0.0 Null0router bgp 65000no synchronizationbgp log-neighbor-changesnetwork 10.0.0.0 mask 255.255.0.0network 10.3.0.0 mask 255.255.0.0neighbor 10.0.0.1 remote-as 65000neighbor 10.0.0.1 update-source Loopback0neighbor 10.0.0.1 next-hop-selfneighbor 10.0.26.2 remote-as 65002no auto-summaryR3# 公布业务网段，建立OSPF邻居，实现IGP路由可达router ospf 1log-adjacency-changesnetwork 10.0.0.3 0.0.0.0 area 0network 10.0.1.0 0.0.0.3 area 0network 10.0.1.4 0.0.0.3 area 0network 10.3.3.0 0.0.0.255 area 0R4# 公布业务网段，建立OSPF邻居，实现IGP路由可达router ospf 1log-adjacency-changesnetwork 10.0.0.4 0.0.0.0 area 0network 10.0.1.0 0.0.0.3 area 0network 10.0.1.8 0.0.0.3 area 0network 10.3.4.0 0.0.0.255 area 0R5#ip route 10.5.0.0 255.255.0.0 Null0router bgp 65001no synchronization 同步关闭bgp log-neighbor-changesnetwork 10.5.0.0 mask 255.255.0.0 汇总路由注入neighbor 10.0.15.1 remote-as 65000 与R1建立邻居no auto-summaryR6# 相似R5ip route 10.6.0.0 255.255.0.0 Null0router bgp 65002no synchronizationbgp log-neighbor-changesnetwork 10.6.0.0 mask 255.255.0.0neighbor 10.0.26.1 remote-as 65000no auto-summary路由黑洞分析RT6#ping 10.5.5.1 source 10.6.6.1 不能实现连通Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.5.5.1, timeout is 2 seconds: Packet sent with a source address of 10.6.6.1.....Success rate is 0 percent (0/5)查看各个路由器路由表因为关闭同步，所以R5，R6能够相互学到到达对方网段的路由RT5#show ip route10.0.0.0/8 is variably subnetted, 7 subnets, 4 masksC 10.0.15.0/30 is directly connected, Serial0/0B 10.3.0.0/16 [20/0] via 10.0.15.1, 00:14:47B 10.0.0.0/16 [20/0] via 10.0.15.1, 00:14:47B 10.6.0.0/16 [20/0] via 10.0.15.1, 00:11:44 R5学到到达R6的路由，来自R1 R5查看路由表，将数据交给R1R1经过路由递归查找，数据交给R3RT1#show ip routeC 10.0.4.0/30 is directly connected, Serial0/0O E1 10.0.0.2/32 [110/1300] via 10.0.1.5, 00:25:23, Serial0/0B 10.6.0.0/16 [200/0] via 10.0.0.2, 00:11:10B 10.5.0.0/16 [20/0] via 10.0.15.2, 00:14:13RT3# R3经过查找路由表，没有对应条目，丢弃数据包从R6到R5的过程与上类似RT6#show ip route10.0.0.0/8 is variably subnetted, 7 subnets, 4 masksB 10.3.0.0/16 [20/0] via 10.0.26.1, 00:11:52B 10.0.0.0/16 [20/0] via 10.0.26.1, 00:11:52B 10.5.0.0/16 [20/0] via 10.0.26.1, 00:11:52 R6学到到达R5的路由，来自R2C 10.0.26.0/30 is directly connected, Serial0/0RT2#show ip routeO E1 10.0.0.1/32 [110/1300] via 10.0.1.9, 00:25:30, Serial0/0B 10.6.0.0/16 [20/0] via 10.0.26.2, 00:11:16B 10.5.0.0/16 [200/0] via 10.0.0.1, 00:12:06C 10.0.26.0/30 is directly connected, Serial0/1RT4#解决方法1、关闭同步，内网BGP全连接使用peer-group命令简化BGP配置RT1(config)#router bgp 65000RT1(config-router)#neighbor 65000 peer-group 创建peer-groupRT1(config-router)#neighbor 65000 remote-as 65000RT1(config-router)#neighbor 65000 update-source loopback 0RT1(config-router)#neighbor 65000 next-hop-self peer-group的BGP邻居配置RT1(config-router)#neighbor 10.0.0.3 peer-group 65000RT1(config-router)#neighbor 10.0.0.4 peer-group 65000 加入peer-groupRT2(config)#router bgp 65000 参见R1RT2(config-router)#neighbor 65000 peer-groupRT2(config-router)#neighbor 65000 remote-as 65000RT2(config-router)#neighbor 65000 update-source loopback 0RT2(config-router)#neighbor 65000 next-hop-selfRT2(config-router)#neighbor 10.0.0.3 peer-group 65000RT2(config-router)#neighbor 10.0.0.4 peer-group 65000RT3(config)#router bgp 65000 R3运行BGP，与AS65000中所有路由器建立邻居RT3(config-router)#neighbor 65000 peer-groupRT3(config-router)#neighbor 65000 remote-as 65000RT3(config-router)#neighbor 65000 next-hop-selfRT3(config-router)#neighbor 65000 update-source lo0RT3(config-router)#neighbor 10.0.0.1 peer-group 65000RT3(config-router)#neighbor 10.0.0.2 peer-group 65000RT3(config-router)#neighbor 10.0.0.4 peer-group 65000RT4(config)#router bgp 65000 R4运行BGP，与AS65000中所有路由器建立邻居RT4(config-router)#neighbor 65000 peer-groupRT4(config-router)#neighbor 65000 remote-as 65000RT4(config-router)#neighbor 65000 next-hop-selfRT4(config-router)#neighbor 65000 update-source lo0RT4(config-router)#neighbor 10.0.0.1 peer-group 65000RT4(config-router)#neighbor 10.0.0.2 peer-group 65000RT4(config-router)#neighbor 10.0.0.3 peer-group 65000查看BGP邻居表，实现BGP全连接RT1#show ip bgp summaryNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.0.0.2 4 65000 45 44 5 0 0 00:38:55 310.0.0.3 4 65000 13 15 5 0 0 00:09:13 010.0.0.4 4 65000 10 12 5 0 0 00:06:30 010.0.15.2 4 65001 46 47 5 0 0 00:41:08 1RT2#show ip bgp summaryNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.0.0.1 4 65000 45 46 5 0 0 00:39:04 310.0.0.3 4 65000 13 15 5 0 0 00:09:21 010.0.0.4 4 65000 10 12 5 0 0 00:06:16 010.0.26.2 4 65002 43 44 5 0 0 00:38:14 1RT3#show ip bgp summaryNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd10.0.0.1 4 65000 15 13 5 0 0 00:09:28 310.0.0.2 4 65000 15 13 5 0 0 00:09:27 310.0.0.4 4 65000 10 10 5 0 0 00:06:34 0RT4#show ip bgp summaryNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.0.0.1 4 65000 12 10 7 0 0 00:06:49 310.0.0.2 4 65000 12 10 7 0 0 00:06:26 310.0.0.3 4 65000 10 10 7 0 0 00:06:38 0R3和R4学到全部的BGP路由RT3#show ip bgpNetwork Next Hop Metric LocPrf Weight Path* i10.0.0.0/16 10.0.0.2 0 100 0 i*>i 10.0.0.1 0 100 0 i* i10.3.0.0/16 10.0.0.2 0 100 0 i*>i 10.0.0.1 0 100 0 i*>i10.5.0.0/16 10.0.0.1 0 100 0 65001 i*>i10.6.0.0/16 10.0.0.2 0 100 0 65002 iRT4#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*>i10.0.0.0/16 10.0.0.2 0 100 0 i* i 10.0.0.1 0 100 0 i*>i10.3.0.0/16 10.0.0.2 0 100 0 i* i 10.0.0.1 0 100 0 i*>i10.5.0.0/16 10.0.0.1 0 100 0 65001 i*>i10.6.0.0/16 10.0.0.2 0 100 0 65002 iRT3#show ip route10.0.0.0/8 is variably subnetted, 16 subnets, 4 masksO 10.0.1.8/30 [110/200] via 10.0.1.2, 00:15:55, FastEthernet1/0O E1 10.0.15.0/30 [110/1100] via 10.0.1.6, 00:15:55, Serial0/0O E1 10.0.1.12/30 [110/1100] via 10.0.1.6, 00:15:55, Serial0/0O E1 10.0.0.2/32 [110/1200] via 10.0.1.2, 00:15:55, FastEthernet1/0B 10.3.0.0/16 [200/0] via 10.0.0.1, 00:13:49C 10.0.0.3/32 is directly connected, Loopback0C 10.3.3.0/24 is directly connected, Ethernet3/0B 10.0.0.0/16 [200/0] via 10.0.0.1, 00:13:49C 10.0.1.0/30 is directly connected, FastEthernet1/0O E1 10.0.0.1/32 [110/1100] via 10.0.1.6, 00:15:55, Serial0/0B 10.6.0.0/16 [200/0] via 10.0.0.2, 00:13:49O 10.3.4.0/24 [110/110] via 10.0.1.2, 00:15:55, FastEthernet1/0O 10.0.0.4/32 [110/101] via 10.0.1.2, 00:15:56, FastEthernet1/0B 10.5.0.0/16 [200/0] via 10.0.0.1, 00:13:49C 10.0.1.4/30 is directly connected, Serial0/0O E1 10.0.26.0/30 [110/1200] via 10.0.1.2, 00:15:56, FastEthernet1/0RT4#show ip route10.0.0.0/8 is variably subnetted, 16 subnets, 4 masksC 10.0.1.8/30 is directly connected, Serial0/0O E1 10.0.15.0/30 [110/1200] via 10.0.1.1, 00:58:11, FastEthernet1/0O E1 10.0.1.12/30 [110/1100] via 10.0.1.10, 00:58:11, Serial0/0O E1 10.0.0.2/32 [110/1100] via 10.0.1.10, 00:58:11, Serial0/0B 10.3.0.0/16 [200/0] via 10.0.0.2, 00:11:59O 10.0.0.3/32 [110/101] via 10.0.1.1, 00:58:11, FastEthernet1/0O 10.3.3.0/24 [110/110] via 10.0.1.1, 00:58:11, FastEthernet1/0B 10.0.0.0/16 [200/0] via 10.0.0.2, 00:11:59C 10.0.1.0/30 is directly connected, FastEthernet1/0O E1 10.0.0.1/32 [110/1200] via 10.0.1.1, 00:58:11, FastEthernet1/0B 10.6.0.0/16 [200/0] via 10.0.0.2, 00:11:59C 10.3.4.0/24 is directly connected, Ethernet3/0C 10.0.0.4/32 is directly connected, Loopback0B 10.5.0.0/16 [200/0] via 10.0.0.1, 00:12:22O 10.0.1.4/30 [110/200] via 10.0.1.1, 00:58:11, FastEthernet1/0O E1 10.0.26.0/30 [110/1100] via 10.0.1.10, 00:58:11, Serial0/0RT5#ping 10.6.6.1 source 10.5.5.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.6.6.1, timeout is 2 seconds:Packet sent with a source address of 10.5.5.1!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 128/190/280 msR3，R4之间不需要建立BGP邻居关系BGP全连接虽然能实现R5和R6相互访问，但是每个路由器都要与其他路由器建立BGP 邻居，加重了路由器负担2、开启同步，重发布BGP路由到IGP中RT4(config)#no router bgp 65000 还原R3，R4配置，关闭BGPRT3(config)#no router bgp 65000R1和R2上看，邻居R3，R4状态为Active，TCP建立不成功RT1#show ip bgp summaryNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.0.0.2 4 65000 54 53 5 0 0 00:47:23 310.0.0.3 4 65000 20 22 0 0 0 00:01:09 Active10.0.0.4 4 65000 18 20 0 0 0 00:00:48 Active10.0.15.2 4 65001 54 55 5 0 0 00:49:37 1RT2#show ip bgp summaryNeighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd 10.0.0.1 4 65000 54 55 5 0 0 00:48:06 310.0.0.3 4 65000 20 22 0 0 0 00:01:52 Active10.0.0.4 4 65000 17 19 0 0 0 00:01:30 Active10.0.26.2 4 65002 52 53 5 0 0 00:47:16 1在R1，R2上开启同步RT1(config)#router bgp 65000RT1(config-router)#synchronizationRT2(config)#router bgp 65000RT2(config-router)#synchronizationRT1(config)#do show ip bgpNetwork Next Hop Metric LocPrf Weight Path* i10.0.0.0/16 10.0.0.2 0 100 0 i 未同步，丢弃*> 0.0.0.0 0 32768 i* i10.3.0.0/16 10.0.0.2 0 100 0 i 未同步，丢弃*> 0.0.0.0 0 32768 i*> 10.5.0.0/16 10.0.15.2 0 0 65001 i* i10.6.0.0/16 10.0.0.2 0 100 0 65002 i 丢弃未同步路由丢弃来自IBGP宣告的未达到同步的路由所以，R1不会把该路由通告给R5RT2(config)#do show ip bgpNetwork Next Hop Metric LocPrf Weight Path* i10.0.0.0/16 10.0.0.1 0 100 0 i*> 0.0.0.0 0 32768 i* i10.3.0.0/16 10.0.0.1 0 100 0 i*> 0.0.0.0 0 32768 i* i10.5.0.0/16 10.0.0.1 0 100 0 65001 i 丢弃未同步路由*> 10.6.0.0/16 10.0.26.2 0 0 65002 iR5和R6不学到相互的路由RT5#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 10.0.15.1 0 0 65000 i*> 10.3.0.0/16 10.0.15.1 0 0 65000 i*> 10.5.0.0/16 0.0.0.0 0 32768 iRT6#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 10.0.26.1 0 0 65000 i*> 10.3.0.0/16 10.0.26.1 0 0 65000 i*> 10.6.0.0/16 0.0.0.0 0 32768 i把BGP路由重发布到OSPF中，实现IGP路由同步RT1(config)#router ospf 1RT1(config-router)#redistribute bgp 65000 subnetsRT2(config)#router ospf 1RT2(config-router)#redistribute bgp 65000 subnetsR1与R2通过IGP路由，实现同步RT1#show ip routeO E2 10.6.0.0/16 [110/1] via 10.0.1.5, 00:05:03, Serial0/0RT2#show ip routeO E2 10.5.0.0/16 [110/1] via 10.0.1.9, 00:10:17, Serial0/0RT1#show ip bgpNetwork Next Hop Metric LocPrf Weight Path* i10.0.0.0/16 10.0.0.2 0 100 0 i*> 0.0.0.0 0 32768 i* i10.3.0.0/16 10.0.0.2 0 100 0 i*> 0.0.0.0 0 32768 i*> 10.5.0.0/16 10.0.15.2 0 0 65001 ir>i10.6.0.0/16 10.0.0.2 0 100 0 65002 iR表示该路由已经通过BGP路由学到，但是不能进入全局路由表RT2#show ip bgpNetwork Next Hop Metric LocPrf Weight Path* i10.0.0.0/16 10.0.0.1 0 100 0 i*> 0.0.0.0 0 32768 i* i10.3.0.0/16 10.0.0.1 0 100 0 i*> 0.0.0.0 0 32768 ir>i10.5.0.0/16 10.0.0.1 0 100 0 65001 i*> 10.6.0.0/16 10.0.26.2 0 0 65002 iR5,R6各自通过EBGP学到相互的路由RT5#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 10.0.15.1 0 0 65000 i*> 10.3.0.0/16 10.0.15.1 0 0 65000 i*> 10.5.0.0/16 0.0.0.0 0 32768 i*> 10.6.0.0/16 10.0.15.1 0 65000 65002 iRT6#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 10.0.26.1 0 0 65000 i*> 10.3.0.0/16 10.0.26.1 0 0 65000 i*> 10.5.0.0/16 10.0.26.1 0 65000 65001 i *> 10.6.0.0/16 0.0.0.0 0 32768 iRT3#show ip route10.0.0.0/8 is variably subnetted, 16 subnets, 4 masksO 10.0.1.8/30 [110/200] via 10.0.1.2, 00:19:10, FastEthernet1/0O E1 10.0.15.0/30 [110/1100] via 10.0.1.6, 00:19:10, Serial0/0O E1 10.0.1.12/30 [110/1100] via 10.0.1.6, 00:19:10, Serial0/0O E1 10.0.0.2/32 [110/1200] via 10.0.1.2, 00:19:10, FastEthernet1/0O E2 10.3.0.0/16 [110/1] via 10.0.1.6, 00:09:52, Serial0/0C 10.0.0.3/32 is directly connected, Loopback0C 10.3.3.0/24 is directly connected, Ethernet3/0O E2 10.0.0.0/16 [110/1] via 10.0.1.6, 00:09:52, Serial0/0C 10.0.1.0/30 is directly connected, FastEthernet1/0O E1 10.0.0.1/32 [110/1100] via 10.0.1.6, 00:19:10, Serial0/0O E2 10.6.0.0/16 [110/1] via 10.0.1.2, 00:09:52, FastEthernet1/0O 10.3.4.0/24 [110/110] via 10.0.1.2, 00:19:10, FastEthernet1/0O 10.0.0.4/32 [110/101] via 10.0.1.2, 00:19:10, FastEthernet1/0O E2 10.5.0.0/16 [110/1] via 10.0.1.6, 00:12:01, Serial0/0C 10.0.1.4/30 is directly connected, Serial0/0O E1 10.0.26.0/30 [110/1200] via 10.0.1.2, 00:19:10, FastEthernet1/0RT4#show ip route10.0.0.0/8 is variably subnetted, 16 subnets, 4 masksC 10.0.1.8/30 is directly connected, Serial0/0O E1 10.0.15.0/30 [110/1200] via 10.0.1.1, 00:18:53, FastEthernet1/0O E1 10.0.1.12/30 [110/1100] via 10.0.1.10, 00:18:53, Serial0/0O E1 10.0.0.2/32 [110/1100] via 10.0.1.10, 00:18:53, Serial0/0O E2 10.3.0.0/16 [110/1] via 10.0.1.10, 00:09:57, Serial0/0O 10.0.0.3/32 [110/101] via 10.0.1.1, 00:18:53, FastEthernet1/0O 10.3.3.0/24 [110/110] via 10.0.1.1, 00:18:53, FastEthernet1/0O E2 10.0.0.0/16 [110/1] via 10.0.1.10, 00:09:57, Serial0/0C 10.0.1.0/30 is directly connected, FastEthernet1/0O E1 10.0.0.1/32 [110/1200] via 10.0.1.1, 00:18:53, FastEthernet1/0O E2 10.6.0.0/16 [110/1] via 10.0.1.10, 00:09:57, Serial0/0C 10.3.4.0/24 is directly connected, Ethernet3/0C 10.0.0.4/32 is directly connected, Loopback0O E2 10.5.0.0/16 [110/1] via 10.0.1.1, 00:12:06, FastEthernet1/0O 10.0.1.4/30 [110/200] via 10.0.1.1, 00:18:53, FastEthernet1/0O E1 10.0.26.0/30 [110/1100] via 10.0.1.10, 00:18:53, Serial0/0RT6#ping 10.5.5.1 source 10.6.6.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.5.5.1, timeout is 2 seconds:Packet sent with a source address of 10.6.6.1!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 140/184/236 ms重发布BGP路由进入IGP路由虽然能解决路由同步问题，但是因特网上路由有十几万条，该方法不可行3、路由反射器使用路由反射技术，代替BGP互连接RT1(config-router)#no synchronization 关闭同步RT2(config-router)#no synchronizationR1作路由反射器，其他路由器都是客户端RT1(config)#router bgp 65000RT1(config-router)#neighbor 10.0.0.2 route-reflector-clientRT1(config-router)#neighbor rr peer-groupRT1(config-router)#neighbor rr update-source lo0RT1(config-router)#neighbor rr remote-as 65000RT1(config-router)#neighbor rr next-hop-selfRT1(config-router)#neighbor rr route-reflector-clientRT1(config-router)#neighbor 10.0.0.3 peer-group rrRT1(config-router)#neighbor 10.0.0.4 peer-group rrRT1(config-router)#RT3(config)#router bgp 65000RT3(config-router)#neighbor 10.0.0.1 remote-as 65000RT3(config-router)#neighbor 10.0.0.1 update-source lo0RT3(config-router)#neighbor 10.0.0.1 next-hop-selfRT4(config)#router bgp 65000RT4(config-router)#neighbor 10.0.0.1 remote-as 65000RT4(config-router)#neighbor 10.0.0.1 update-source lo0RT4(config-router)#neighbor 10.0.0.1 next-hop-selfRT1#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 0.0.0.0 0 32768 i* i 10.0.0.2 0 100 0 i*> 10.3.0.0/16 0.0.0.0 0 32768 i* i 10.0.0.2 0 100 0 i*> 10.5.0.0/16 10.0.15.2 0 0 65001 i*>i10.6.0.0/16 10.0.0.2 0 100 0 65002 iRT2#show ip bgpNetwork Next Hop Metric LocPrf Weight Path* i10.0.0.0/16 10.0.0.1 0 100 0 i*> 0.0.0.0 0 32768 i* i10.3.0.0/16 10.0.0.1 0 100 0 i*> 0.0.0.0 0 32768 i*>i10.5.0.0/16 10.0.0.1 0 100 0 65001 i*> 10.6.0.0/16 10.0.26.2 0 0 65002 iR1,R2关于10.6.0.0/16的下一跳指向10.0.0.2 ，因为该路由是通过路由反射得到RT3#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*>i10.0.0.0/16 10.0.0.1 0 100 0 i*>i10.3.0.0/16 10.0.0.1 0 100 0 i*>i10.5.0.0/16 10.0.0.1 0 100 0 65001 i*>i10.6.0.0/16 10.0.0.2 0 100 0 65002 iRT4#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*>i10.0.0.0/16 10.0.0.1 0 100 0 i*>i10.3.0.0/16 10.0.0.1 0 100 0 i*>i10.5.0.0/16 10.0.0.1 0 100 0 65001 i*>i10.6.0.0/16 10.0.0.2 0 100 0 65002 iRT5#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 10.0.15.1 0 0 65000 i*> 10.3.0.0/16 10.0.15.1 0 0 65000 i*> 10.5.0.0/16 0.0.0.0 0 32768 i*> 10.6.0.0/16 10.0.15.1 0 65000 65002 iRT6#show ip bgpNetwork Next Hop Metric LocPrf Weight Path*> 10.0.0.0/16 10.0.26.1 0 0 65000 i*> 10.3.0.0/16 10.0.26.1 0 0 65000 i*> 10.5.0.0/16 10.0.26.1 0 65000 65001 i*> 10.6.0.0/16 0.0.0.0 0 32768 i四、总结：路由同步的概念，来自IBGP的BGP路由条目不会无效，并且不会发给EBGP邻居，除非该路由能通过IGP路由学到。

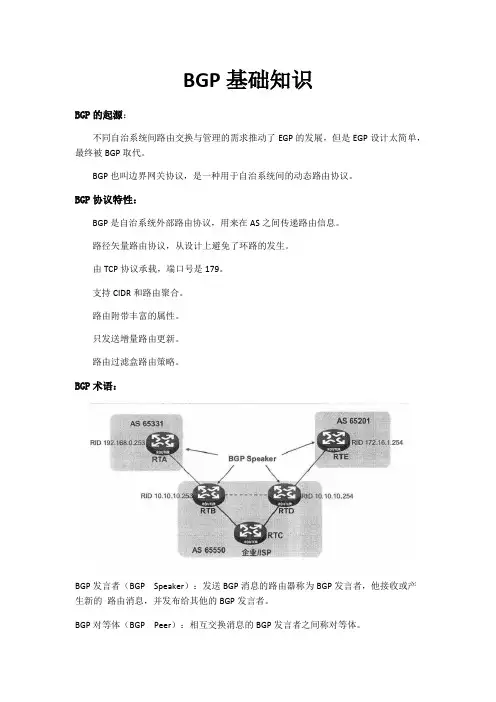

BGP基础知识
BGP基础知识BGP的起源：不同自治系统间路由交换与管理的需求推动了EGP的发展，但是EGP设计太简单，最终被BGP取代。
BGP也叫边界网关协议，是一种用于自治系统间的动态路由协议。
BGP协议特性：BGP是自治系统外部路由协议，用来在AS之间传递路由信息。
路径矢量路由协议，从设计上避免了环路的发生。
由TCP协议承载，端口号是179。
支持CIDR和路由聚合。
路由附带丰富的属性。
只发送增量路由更新。
路由过滤盒路由策略。
BGP术语：BGP发言者（BGP Speaker）：发送BGP消息的路由器称为BGP发言者，他接收或产生新的路由消息，并发布给其他的BGP发言者。
BGP对等体（BGP Peer）：相互交换消息的BGP发言者之间称对等体。
IBGP对等体：如果BGP对等体处于同一自治系统内，被称为IBGP对等体。
EBGP对等体：如果BGP对等体处于不同自治系统时称为EBGP对等体。
BGP消息类型及作用：BGP状态机：Idle状态：此状态为初始状态，不接受任何BGP连接，等待Start事件的产生。
如果有Start事件产生则系统开启ConnectRetry定时器，向邻居发起TCP连接，将状态变为Connect。
Connect状态：在Connect状态，系统等待TCP连接建立完成。
如果TCP状态Established，则拆除ConnectRetry定时器，并发送Open消息，将状态变为OpenSent；如果TCP连接失败则重置ConnectRetry定时器并转为Active状态；如果ConnectRetry timer expired 超时，则重新连接，仍处于Connect状态。
Active状态：如果已经启动事件但TCP连接未完成则处于Active状态。
在Active状态系统会响应ConnectRetry timer expired 事件，重新进行TCP连接成功建立则发生Open消息，将状态变为OpenSend，并清除ConnectRetry定时器，重置HoldTime定时器。

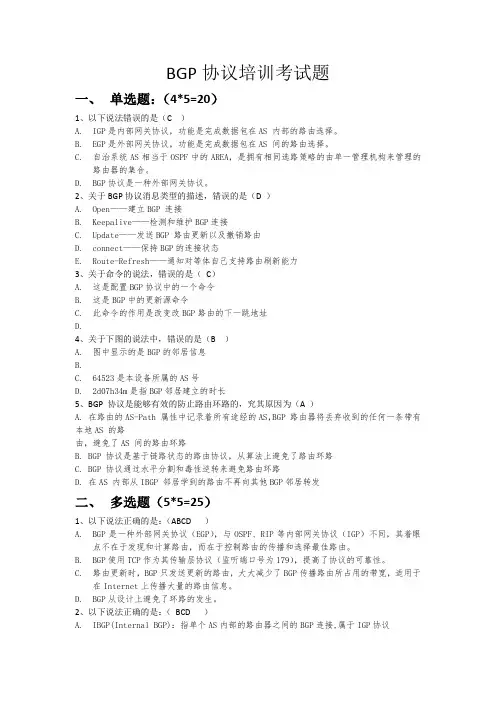

BGP培训试题(有答案)
BGP协议培训考试题一、单选题：（4*5=20）1、以下说法错误的是（C ）A.IGP是内部网关协议，功能是完成数据包在AS 内部的路由选择。
B.EGP是外部网关协议，功能是完成数据包在AS 间的路由选择。
C.自治系统AS相当于OSPF中的AREA，是拥有相同选路策略的由单一管理机构来管理的路由器的集合。
D.BGP协议是一种外部网关协议。
2、关于BGP协议消息类型的描述，错误的是（D ）A.Open——建立BGP 连接B.Keepalive——检测和维护BGP连接C.Update——发送BGP 路由更新以及撤销路由D.connect——保持BGP的连接状态E.Route-Refresh——通知对等体自己支持路由刷新能力3、关于命令的说法，错误的是（C）A.这是配置BGP协议中的一个命令B.这是BGP中的更新源命令C.此命令的作用是改变改BGP路由的下一跳地址D.4、关于下图的说法中，错误的是（B ）A.图中显示的是BGP的邻居信息B.C.64523是本设备所属的AS号D.2d07h34m是指BGP邻居建立的时长5、BGP 协议是能够有效的防止路由环路的，究其原因为（A ）A. 在路由的AS-Path 属性中记录着所有途经的AS，BGP 路由器将丢弃收到的任何一条带有本地AS 的路由，避免了AS 间的路由环路B. BGP 协议是基于链路状态的路由协议，从算法上避免了路由环路C. BGP 协议通过水平分割和毒性逆转来避免路由环路D. 在AS 内部从IBGP 邻居学到的路由不再向其他BGP邻居转发二、多选题（5*5=25）1、以下说法正确的是：（ABCD ）A.BGP是一种外部网关协议（EGP），与OSPF、RIP等内部网关协议（IGP）不同，其着眼点不在于发现和计算路由，而在于控制路由的传播和选择最佳路由。
B.BGP使用TCP作为其传输层协议（监听端口号为179），提高了协议的可靠性。
C.路由更新时，BGP只发送更新的路由，大大减少了BGP传播路由所占用的带宽，适用于在Internet上传播大量的路由信息。
[BGP协议]BGP面试问题
![[BGP协议]BGP面试问题](https://img.taocdn.com/s3/m/c88579aa6394dd88d0d233d4b14e852458fb39c9.png)
[BGP协议]BGP面试问题1. 什么是BGP协议？BGP（Border Gateway Protocol）是一种用于互联网核心路由器之间交换路由信息的协议。
它是TCP/IP协议族中的一员，用于实现互联网的路由选择和自治系统之间的互联互通。
2. BGP协议有哪些特点？- 自治系统之间的路由协议： BGP协议用于自治系统（AS）之间的路由选择，通过交换网络中的路由信息，实现不同自治系统之间的互通。
自治系统之间的路由协议： BGP协议用于自治系统（AS）之间的路由选择，通过交换网络中的路由信息，实现不同自治系统之间的互通。
- 路径矢量协议： BGP协议使用路径矢量方式来选择和传送路由信息，每个AS都维护了一张路由表，通过比较各个路径的属性来选择最优路径。
路径矢量协议： BGP协议使用路径矢量方式来选择和传送路由信息，每个AS都维护了一张路由表，通过比较各个路径的属性来选择最优路径。
- 可靠性和稳定性： BGP协议通过各种机制确保路由信息的可靠性和稳定性，例如，通过周期性的心跳消息来检测邻居路由器的连通性，并利用持续时间计数器来避免路由环路的发生。
可靠性和稳定性：BGP协议通过各种机制确保路由信息的可靠性和稳定性，例如，通过周期性的心跳消息来检测邻居路由器的连通性，并利用持续时间计数器来避免路由环路的发生。
- 适应大规模网络： BGP协议能够适应大规模网络环境，支持成千上万个路由器的连接，并能够处理数量庞大的路由信息。
适应大规模网络： BGP协议能够适应大规模网络环境，支持成千上万个路由器的连接，并能够处理数量庞大的路由信息。
- 基于TCP连接：BGP协议使用TCP协议来建立可靠的连接，确保路由信息的可靠传输和交换。
基于TCP连接： BGP协议使用TCP协议来建立可靠的连接，确保路由信息的可靠传输和交换。
- 灵活的策略控制： BGP协议支持灵活的策略控制，自治系统可以通过配置路由策略来影响路由选择过程。

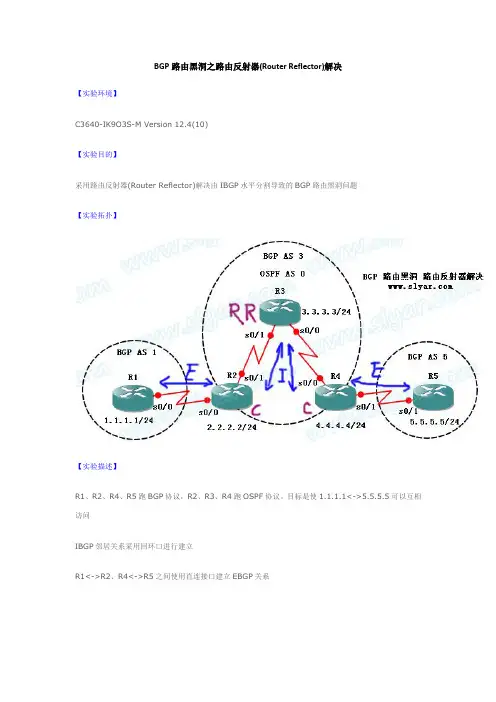

BGP路由黑洞之路由反射器(Router Reflector)解决
