2020学年人教版九年级物理十六章电压电阻单元测试题(含答案)
九年级物理十六章电压电阻单元测试题
一、选择题
1．下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
2、在选择电压表的量程时，正确的是（ ）
A．尽可能选择大一些的量程
B．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量
C．选用大小不同的量程测量，测量结果同样精确
D．试触时电压表示数2.8V，选15V的量程更好些
3、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）
A．将导线拉长后使用 B．将导线对折后使用
C．给导线加热 D．改变导线中的电流
4.某些物质在温度很低的情况下,电阻就变成0,这种现象叫超导现象.如果把超导现象应用于实际（ ）
A.可用超导材料制作电炉丝 B.可用超导材料制作输电线
C.可用超导材料制滑动变阻器的电阻丝D.可用超导材料制作白炽灯泡的灯丝
5.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（ ）
A．把电流表看成是一个大电阻 B．把电压表看成是一根导线
C．把电流表看成是断开的 D．把电压表看成是断开的
6、关于导体的电阻说法错误的是（ ）
A.两根长短、粗细都相同的铜导线和铝导线，铜导线的电阻小。
B.长短相同的铜导线，粗的导线比细的导线电阻小。
C.粗细相同的铝导线，长的导线比短的导线电阻大。
D.用铝导线换下输电线路中的铜导线，保持电阻值不变，铝导线的横截面积应和原来铜导线的横截面积一样。
7．把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正
确的是（ ）
A．甲线的电阻大 B．乙线的电阻大
C．甲、乙两线的电阻一样大 D．无法判断
8.下列电路中,当开关S闭合时,电压表能直接测出灯泡L1两端电压的是（ ）
9．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是（ ）
10、一部录音机要求电源电压是9伏，如果用干电池作电源，则需要将（ ）
A．6节干电池并联 B．6节干电池串联 C．3节干电池并联 D．3节干电池串联
11、如图所示，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（ ）
A．4V、0V B．4V、8V
C．4V、4V D．以上都不对
12、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路
二、填空题
13.某电压表有两个量程0~3V和0~15V,现在用它去测量灯泡两端的电压,若估计灯泡两端的电压是2V,则应使用量程
V;若不能预先估计电压值,则要先拿电路的线头试触量程的 V接线柱,如指针示数小于3V,再使用量程
V
14．电视机、收音机上的“音量Volume”旋钮，能够控制声音的响度，它实质是一个 。科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。
15．通过A、B两个电路元件的电流与其两端电压的关系如右图所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是______V。
16、 500 mV＝____V 200 V＝____kV 75Ω＝
MΩ 0.5MΩ= Ω
17.在如图甲所示的电路中,R为电阻丝当闭合开关后,灯泡发光.当用酒精灯对电阻丝加热时,灯泡发光程度变弱,这一现象说明电阻丝的电阻 ；课堂上老师在注意安全的情况下为同学们演示了如图乙所示的实验,当不给废灯泡的玻璃芯柱加热时,灯泡L不发光，用酒精灯给废灯泡的玻璃芯柱加热到红炽状态时,灯泡发光,这个现象说明玻璃
三、作图题
18、如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
四、实验探究题
19．如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同。
（1）该实验是通过观察 的示数间接比较导线电阻的大小。这种实验方法是： 法。
（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 有关。
（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 有关。
（4）选用导线 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。
（5）影响导体电阻大小因素除了上述因素外，还可能跟 有关。
20、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）连接电路时开在应处于断开状态，变阻器的滑片应处于 端（A或B）。
（2）滑片P向左移动时，灯泡亮度 （填“变亮”、“变暗”或“不变”）
（3）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是 ；如发现电流表、电压表的指针均反偏，最简单的解决方法是 ；如移动滑片P发现两表示数均比较小且不变，则原因
为 。
五、计算题
21．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
九年级物理十六章电压电阻单元测试题
一、选择题
1-5、BBDBD 6-10、DBDCB 11-12、AB
二、填空题
13、 0-3 0-15 0-3
14、滑动变阻器 超导现象
15、 3 2
16、 0.5 0.2 7.5X10-5 5X105
17、随温度升高而增大 在一定条件下可以转变为导体
三、作图题
18、
四、实验探究题
19、（1）电流表 控制变量 （2）材料 （3）长度 （4）b、d （5）温度
20、（1）A （2）变暗 （3）L2断路 调换电源正负极 滑动变阻器下面两个接线柱同时接入电路
五、计算题
21、（1）1.7V （2）1.3V （3）3V （4）3V
(必考题)初中物理九年级全册第十六章《电压电阻》测试题(含答案解析)
一、选择题
1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。已知电路中除了L1、L2外，其它电路元件均完好。下列说法正确的是（ ）
A．可以确定，只有L1短路 B．可以确定，只有L1断路
C．可以确定，L1短路且L2断路 D．可以确定，L1断路且L2短路
2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
3．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）
A．灯L1短路 B．灯L1开路
C．灯L2开路 D．灯L2短路
4．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（ ）
A．1︰3 B．3︰1 C．3︰4 D．4︰3
5．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
导体代号 O A B C D
导体长度l/m 1.5 1.5 1.5 1.5 0.5
导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2
导体材料 镍铬 锰铜 钨 镍铬 镍铬
A．A B．B C．C D．D
6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（ ）
A．验电器是根据异种电荷相互排斥的原理制成的
B．物理学中把正电荷定向移动的方向规定为电流方向
C．并联电路中的总电压等于各支路电路两端的电压之和
D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大
7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（ ）
人教版九年级物理《第十六章：电压和电阻》测试(B卷,附答案)
1 最新人教版九年级物理《第十六章：电压和电阻》测试(B卷，附答案)
满分：80分，时间：45分钟
一．选择题（每小题3分，共36分）
1.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接 如图所示，下列说法中正确的是( )
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
1题 2题 3题
2.如图电路中，甲乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则( )
A．甲接电压表，乙接电流表 B．甲乙均接电压表
C．甲乙均接电流表 D．甲接电流表、乙接电压表
3.某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、
L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，
发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是( )
A． 电流表断路 B． 灯L1断路 C． 灯L2断路 D． 灯L2短路
4.右图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，
两个电压表指针偏转均如图（b）所示，则电阻R１、R２两端的电压分别为( )
A．9.6V，2.4V B．12V，2.4V C．2.4V，12V D．2.4V，9.6V
4题 5题
5.小明用如图所示的电路．探究影响金属丝电阻大小的因素．他手边除了有电路中的器材
外．还有一根金属丝，则( )
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
第1页
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）
一．选择题
1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（ ）
A．L1两端电压为2.2VB．电源与 L1两端电压之和为3.8V C．电压表测 L1两端电压 D．L2两端电压为2.2V
2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（ ）
A．2V B．4V C．6V D．10V
3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V B．L1两端的电压为3V
C．通过L1与L2的电流之比为1：2 D．当S断开后，电压表示数为4.5V
4．下列几种估值中符合实际情况的是（ ）
A．一节新干电池电压2V B．对人体的安全电压为36V
C．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A
5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（ ）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A
6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（ ）
A．加在导体两端电压越大，导体的电阻越大
B．通过导体的电流越小，导体的电阻越小
C．两根相同的铜导线并联使用，可以使导线电阻变大
D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小
7．下列关于教室中的一些估测数据最接近实际的是（ ）
A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10Ω
C．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A
8．人们的生活离不开电。为了安全用电，我们应对生活中的一些“电”常识有所了解。下列有关常见电压值的表述中错误的是（ ）
人教版九年级全一册物理第十六章电压电阻单元测试卷(含答案)
word版 初中物理
1 / 7 九年级物理第十六章单元检测卷
(时间:80分钟 总分:80分)
一、选择题(本大题共6小题，每小题3分，共18分.下列每小题给出的四个选项中只有一个选项正确)
1.下列说法错误的是（ ）
A.一节铅蓄电池电压为2V B.手机电池电压为3.7V
C.人体的安全电压为36V D.家庭电路电压为220V
2.下列关于导体电阻的说法正确的是（ ）
A.长度长的导体，电阻一定大
B.横截面积大的导体，电阻一定小
C.导体的电阻由其两端的电压和通过的电流来决定
D.导体的电阻与导体的材料、长度和横截面积等因素有关
3.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是（ ）
A. B. C. D.
4.小明在实验室里连接了如图所示的电路，对此电路的认识，下列说法正确的是（ ） A.两个小灯泡并联，电压表测电源电压
B.两个小灯泡串联，电压表测灯L2的电压
C.若灯L1短路，则电压表示数为零
D.若灯L2短路，则电压表示数为3V
第4题图 第5题图
5.用如图所示电路探究“影响电阻大小的因素”实验时，下列说法正确的是（ ）
A.该电路中不可以用小灯泡代替电流表判断电流强弱
B.实验只需控制导体的材料相同
C.该电路探究导体的电阻大小与导体长度关系
D.根据图中的实验可以得出:导体电阻的大小与导体的材料有关
6.如图圆圈为电流表或电压表，S闭合后两灯均能发光，各表均有示数.下列说法正确（ ）
A.①③④电流表②电压表 B.①④电流表②③电压表 word版 初中物理
2020—2021学年人教版九年级物理第十六章《电压电阻》单元测试卷
第十六章《电压电阻》单元测试卷
一、单选题(共15小题)
1.关于导体的电阻，下列说法中正确的是（ ）
A． 通过导体的电流是0A时，电阻为0Ω
B． 导体电阻与它两端的电压成正比，与通过它的电流成反比
C． 粗细相同的导线，长的导线电阻较大
D． 同种材料制成的长短一样的两条导线，细的电阻较大
2.关于电阻，下列说法中正确的是（ ）
A． 绝缘体不容易导电，是因为它们没有电阻
B． 导体和绝缘体的电阻大小只跟材料有关
C． 将一根铜导线均匀拉长后，其电阻变大
D． 铜导线的电阻一定比铝导线的电阻小
3.如图所示电路中，当开关S闭合时，电压表测的是谁的电压（ ）
A． L1
B． L2
C． L1L2总电压
D． 电源和L1
4.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（ ）
A．
B． C．
D．
5.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（ ）
A． 电流
B． 电压
C． 电阻
D． 电能
6.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（ ）
A． 6.5V
B． 2.5V
C． 1.3V
D． l.5V
7.电阻是导体对电流的阻碍作用，所以（ ）
A． 有电流通过导体就有电阻，没有电流通过导体就没有电阻
B． 通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C． 导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D． 导体的电阻只与导体的长度和横截面积有关
8.如图所示电路，a、b、c中各有一个是电流表、电压表和灯泡，小灯泡正常发光，下列判断正确的是（ ）

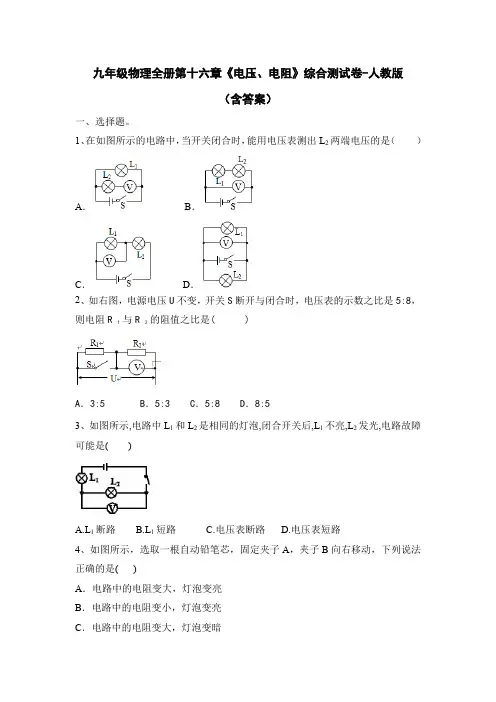

九年级物理全册第十六章《电压、电阻》综合测试卷-人教版(含答案)
九年级物理全册第十六章《电压、电阻》综合测试卷-人教版
（含答案）
一、选择题。
1、在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（ ）
A． B．
C． D．
2、如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R 1 与R 2 的阻值之比是( )
A．3:5 B．5:3 C．5:8 D．8:5
3、如图所示,电路中L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是( )
A.L1断路 B.L1短路 C.电压表断路 D.电压表短路
4、如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是( )
A．电路中的电阻变大，灯泡变亮
B．电路中的电阻变小，灯泡变亮
C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗
5、在科学实验和生活中，有许多涉及操作上的“先后”问题，下列描述中最恰当的是（ ）
A．在电学实验中，为保护电路，先闭合开关，后将滑动变阻器移到阻值最大处
B．稀释浓硫酸时，先将浓硫酸倒入烧杯中，后将水沿着烧杯壁慢慢倒入浓硫酸中
C．粗盐提纯时，先用酒精灯将蒸发皿中的溶剂全部蒸干，后熄灭酒精灯停止加热
D．用称重法测物体在水中的浮力，先测量物体的重力，后测量物体浸入水中时的拉力
6、实验课上，一位同学选“0~3 V”量程的电压表测量电压，但另一同学却读数为12 V，则实际上测得的电压应该是
A．1.2 V B．24 V C．0.24 V D．2.4 V
7、两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是( )
A.U1∶U2=2∶1 B.U1∶U2=1∶1
C.U1∶U2=1∶2 D.U1∶U2=1∶4
8、用两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法正确的是（ ）
九年级物理第十六章《电压电阻》综合测试卷-人教版(含答案)
九年级物理第十六章《电压电阻》综合测试卷-人教版（含答案）
班级 座号 姓名 成绩：
一、单项选择题（每题4分，共40分）
1．比较电流表和电压表的使用方法，下列说法错误．．的是： （ ）
A．接入电路前要估计测量值的范围，来选定量程
B．接入电路时都要使电流从正接线柱流入，从负接线柱流出
C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上
D．使用前都要检查指针是否对准零刻度线
2.如图1电路中，当闭合开关S后，电压表的示数表示 （ ）
A．L1两端的电压 B．L2两端的电压
C．电源电压 D．L2和电源电压
3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）
A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断.
4．如图2所示，电源电压不变，当开关S闭合后，下列说法正确的是（ ）
A. L1被短路，V 的示数变大 B. L1与L2 串联，V的示数不变
C. L1 灯不亮，V 的示数不变 D. L1 ，L2灯都亮，V 的示数变大
5．图3所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
6．探究串联电路电压规律时，电源电压不变。已知R1＝R2；R3＝R4，R1R3。闭合开关S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则电路图应为图中的（ ）
2020～2021学年度九年级人教版物理上册单元优化精练测评卷 第十六章 电压和电阻(解析版)
1 / 13 第十六章 电压和电阻
（说明：本试卷为闭卷笔答，答题时间90分钟，满分100分）
题号 一 二 三 总分
得分
第Ⅰ卷 选择题（共30分）
一、选择题（本大题共10个小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求，请选出填在下表中)
题号 1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
选项
1.下列估测的数据最接近实际的是( )
A.对人体的安全电压为36V B.一节新的干电池电压为1.5V
C.家庭用电电压为1000V D.台灯正常工作时的电流约为15A
2.2020年4月15日,荣耀30首发麒麟9855旗舰芯片:7nm工艺,全新Mail-G77GPU.制造该芯片
的材料是( )
A.导体 B.绝缘体 C.半导体 D.超导体
3.通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法正确的是( )
A.合金丝两端的电压越大,合金丝的电阻越大
B.通过合金丝的电流越小,合金丝的电阻越大
C.把合金丝对折,合金丝的电阻变大
D.把合金丝均匀地拉长为原来的二倍,合金丝的电阻变大
4.如图所示,闭合开关S后,用电表能正确测量电阻R两端电压或通过R的电流的电路图是( )
5.在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则
下列接法中符合要求的是( )
2 / 13
A.M接C,N接B B.M接C,N接D C.M接A,N接B D.M接A,N接D
6.如图所示的电路中,电源电压为4.5V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.5V忽略温度对灯丝电阻的影响,则( )
A.L2两端的电压为1.5V B.Ll两端的电压为1.5V
C.当L1断路,电压表的示数为0 D.通过L1与L2的电流之比为1:2
7.如图甲所示,电源电压恒定。当开关S1断开、S2闭合时,电压表的示数如图乙所示;当开关S1闭合、S2断开时,电压表的示数如图丙所示。则此时灯L1、L2两端的电压分别为( )
【单元练】人教版初中九年级物理第十六章【电压和电阻】测试题(含答案解析)
一、选择题
1．利用如图所示电路探究串联电路的规律，下列做法中（ ）
①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响
②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系
④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验
A．①②③④都正确 B．只有①③正确 C．只有②④正确 D．只有①②④正确A
解析：A
①分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故①正确；
②分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故②正确；
③电压表要并联在ab、bc和ac点，分别测量灯泡L1、L2和电源电压，可以探究串联电路中各用电器两端电压与电源两端电压的关系，故③正确；
④本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故④正确。
故选A。
2．关于导体的电阻，下列说法正确的是（ ）
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，通过它电流就一定越小
C．导体的电阻与加在它两端的电压及通过它的电流无关
D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定C
解析：C
A．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，任何导体都对电流有阻碍作用。故A错误；
B．导体的电阻是导体的一种性质，导体的电阻越大，它对电流的阻碍作用越大。故B错误；
C．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积以及温度，与其两端的电压、通过它的电流大小无关。故C正确；
D．导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。故D错误。 故选C。
【单元练】(必考题)初中九年级物理第十六章【电压和电阻】习题(答案解析)
一、选择题
1．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（ ）
A． B．
C． D．A
解析：A
滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。
故选A。
2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（ ）
A．灯L1短路 B．灯L1开路
C．灯L2开路 D．灯L2短路B
解析：B
A．当灯L1短路时，电压表无示数，电流表有示数，故A不符合题意；
B．当灯L1开路时，电压表和灯L2及电流表串联，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，所以电流表示数为0，电压表测电源电压，故B符合题意；
C．当灯L2开路时，不能形成闭合回路，所以电路中没有电流，所以电流表和电压表都无示数，故C不符合题意；
D．当灯L2短路时，电流表和电压表均有示数，故D不符题意。
故选B。
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。若电路中只有一处发生断路故障，则断路的位置是（ ）
位置 a、b之间 b、c之间 c、d之间 d、e之间
电压表指针 不偏转 不偏转 不偏转 偏转
A．a、b之间 B．b、c之间 C．c、d之间 D．d、e之间D
解析：D
电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（ ）
A．滑动变阻器两端的电压是U1 B．滑动变阻器两端的电压是U2
