2020年人教版九年级物理第十六章电压电阻单元练习(含答案)
物理第十六章电压电阻单元练习
一、选择题
1、滑动变阻器改变电阻大小的方法是（ ）
A．改变导体的长度
B．改变导体材料
C．改变温度
D．改变导体横截面积
2、关于电压表的使用，正确的是（ ）
A．电压表不能直接测量电源电压，否则会烧坏
B．尽可能选大的量程，以免损坏电压表
C．经试触后，被测电压不超过小量程时，应选用较小量程
D．电压表接入电路时，不用考虑“+”“—”接线柱的接法
3、研究金属丝电阻大小与材料关系的实验中，正确的做法是（ ）
A．选用长度不同、粗细相同的镍铬合金丝
B．选用粗细不同、长度相同的镍铬合金丝
C．选用粗细、长度都不同的镍铬合金丝和铝丝
D．选用粗细、长度都相同的镍铬合金丝和铝丝
4.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（ ）
A．把电流表看成是一个大电阻 B．把电压表看成是一根导线
C．把电流表看成是断开的 D．把电压表看成是断开的
5．一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（ ）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
6、下列用电器中，没有使用滑动变阻器的是（ ）
A．调光书写台灯
B．电脑上调节显示器亮度的旋钮
C．家用白炽灯泡
D．“随身听”上调节音量大小的旋钮
7、电阻是导体对电流的阻碍作用，所以（ ）
A．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B．通过导体的电流强度逐渐增大，则导体的电阻也逐渐增大
C．导体电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D．导体的电阻只与导体的长度和横截面积有关
8、如图所示，滑动变阻器起改变电路中电流的作用，下列说法中正确的是（ ）
A．不能改变干路中的电流
B．只能改变灯L1的电流
C．不能改变灯L2的电流
D．可以同时改变灯L1和L2的电流
9、一根铜导线和一根镍铬合金线，它们的长短、粗细都相等。把它们串联到电路中则（ ）
A．两根导线两端电压相等，铜导线电流大
B．两根导线 两端电压、电流分别相等
C．铜导线两端电压小，铜导线电流小
D．铜导线两端电压小，通过两根导线的电流相等
10、电灯L1和L2串联后接入电路，用电压表测灯L1的电压，闭合开关后，发现两灯不亮，电压表的示数接近电源
电压，那么可能出现的问题是（ ）
A．电灯L1被短路 B．电灯L1处断路
C．有L2的灯丝断了 D．电流表正负接线柱接反了
11.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是 （ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
12．如图所示,设电源电压保持不变,S1断开S2闭合时,电压表读数为4.5 V,S1闭合S2断开时,电压表读数变为3 V,灯泡
Ll和L2两端电压分别是（ ）
A．3V和4.5V B．3V和1.5V
C．3V和3V D．1.5 V和4.5 V
13.如图电路图中，能用电压表正确测出灯L1两端电压的是（ ）
14、如图所示电路，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动．现将两灯泡L1和L2的位置对
调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故
障可能是（ ）
A．从a点经电流表到开关这段电路中出现断路
B．灯泡L1的灯丝断了
C．灯泡L2的灯丝断了
D．电流表和两个灯泡都坏了
15.如图所示的电路中,闭合开关S1、S2,小灯泡L和L2正常发光,电流表和电压表均有示数,下列关于该电路的说法正
确的是（ ）
A.电流表测量干路中的电流
B.电压表不能测量L1两端的电压
C.取下L1时,L2正常发光
D.只断开开关S2时,电压表有示数
二、填空题
16. 我国家庭电路的电压为 V，对人体的安全电压 V，一个铅蓄电池的电压为 V。
一台小风扇工作时，要求电压为9V，若用干电池来供电，需 节 联。
17．在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，电源由3节新干电池组成，则通过L1、L2的
电流分别为 A和 A,L1、L2两端电压分别是 V、 V.
18、不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为 体.“超导”是20世纪初科学
家的重大发现，某些金属导体的温度降低到一定程度时，电阻就变成了 ，这种现象叫做__________现象
19.某同学在做电学实验时，不慎将电压表和电流表的位置对换，接成了如图所示电路。此时若闭合开关，其后果是：
电流表 ，电压表 。 (选填“烧坏”或“不烧坏”)
20、通过A、B两个电路元件的电流与其两端电压的关系如右图所示。将A、B串联后接入电路，当通过A的电流为
0.2A时，A和B两端的总电压是 V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压
是 V。
三、实验探究题
21、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横截面积有关．
供她选择的导体如下表所示：
她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）：
(1)要验证猜想①，小芳同学应选择的两段导体是 和 ；
(2)要验证猜想②，小芳同学应选择的两段导体是 和 ；
(3)要验证猜想③，小芳同学应选择的两段导体是 和 ；
（4）这种物理研究方法，通常叫做 。
22．瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接
点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须 。
（2）瑞瑞同学用上面的方法能否测出L2两端的电压? 。为什么?____ 。
（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中。分析瑞瑞同学的实验数据可以得出的结论是：串
联电路总电压 各用电器两端的电压之和(填“等于”或“不等于”)。
（4）这个实验在设计方案上存在的不足之处是： 。
改进的办法是： 。
四、计算题
23.如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读
数回答下列问题：
⑴ L1两端的电压U1是多大？
⑵ L2两端的电压U2是多大？
⑶ L1、L2串联的总电压U是多大？
⑷ 电源电压是多大？
物理第十六章电压电阻单元练习
一、选择题
1-5、ACDDD 6-10、CCCDB 11-15、CBACC
二、填空题
16、 220 不高于36 2 6 串
17、 0.9 0.3 4.5 4.5
18、半导 0 超导
19、烧坏 不烧坏
20、 3 2
四、实验探究题
21、（1）A C （2）C D （3）B C （4）控制变量法
22、（1）断开 （2）不能 因为电表正负接线柱接反 （3）等于
（4）实验次数不够，存在实验偶然性 多测几组实验
四、计算题
23、（1）1.7V （2）1.3V （3）3V （4）3V
九年级物理全册第十六章电压电阻必练题总结(带答案)
九年级物理全册第十六章电压电阻必练题总结单选题1、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡L1亮度变亮，L2亮度不变B．灯泡L1亮度变亮，L2亮度变暗C．灯泡L1亮度不变，L2亮度变亮D．灯泡L1亮度变暗，L2亮度变亮答案：D由电路图可知，L2和滑动变阻器并联，然后再和L1串联，开关在干路上；滑动变阻器滑片向右滑动的过程中，L2电阻不变，滑动变阻器接入电路的阻值逐渐按增大，由并联电阻的总阻值计算公式可知，两个电阻并联后，其中任一电阻增大，总阻值也增大，即滑动变阻器滑片向右滑动时，L2和滑动变阻器并联的总阻值逐渐增大；L1阻值不变，电源电压不变，根据串联电路分压原理可知，L2两端电压增大，L2变亮，L1两端电压减小，L1变暗，故ABC错误，D正确。
故选D。
2、如图所示，闭合开关S后，电压表V1和V2的示数分别为2.7V和3V，则电压表V的示数是（）A．0.3V B．3V C．2.7V D．5.7V答案：D由题图知，灯泡L1、灯泡L2、电源和开关组成串联电路，电压表V1测量灯泡L2两端的电压，电压表V2测量灯泡L1两端的电压，电压表V测量灯泡L1、灯泡L2串联后的电压，由串联电路中电压特点可知电压表V的示数为电压表V1和V2的示数之和，即为5.7V，故D符合题意，ABC不符合题意。
故选D。
3、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G 接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路答案：B将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题意。
故选B。
4、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（）A．灯泡L1发生了短路B．灯泡L2发生了短路C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了答案：A由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。
2020学年九年级初中全册人教版物理第十六章《电压电阻》测试卷

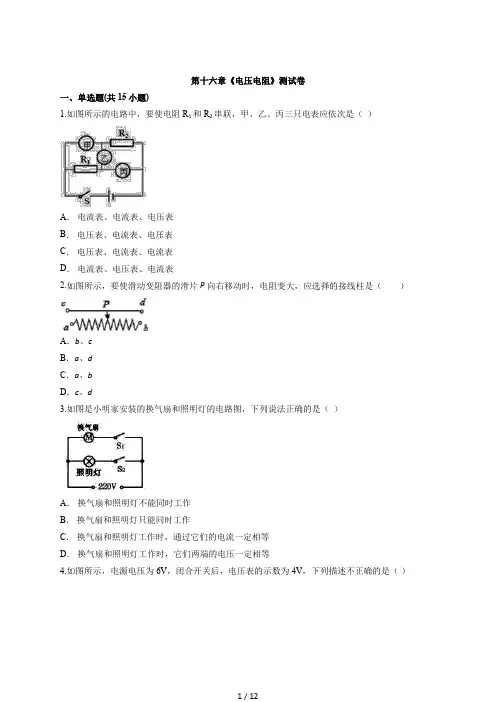

1 / 12 第十六章《电压电阻》测试卷 一、单选题(共15小题) 1.如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是（ ）
A． 电流表、电流表、电压表
B． 电压表、电流表、电压表
C． 电压表、电流表、电流表
D． 电流表、电压表、电流表
2.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．b、c
B．a、d
C．a、b
D．c、d
3.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（ ）
A． 换气扇和照明灯不能同时工作
B． 换气扇和照明灯只能同时工作
C． 换气扇和照明灯工作时，通过它们的电流一定相等
D． 换气扇和照明灯工作时，它们两端的电压一定相等
4.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ） 2 / 12
A． L1两端电压为2V
B． L1两端电压为4V
C． L2两端电压为4V
D． L1和L2两端电压之和为6V
5.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（ ）
A． 合金丝的电阻跟该合金丝的长度有关
B． 合金丝的电阻跟合金丝的横截面积无关
C． 合金丝两端的电压越大，合金丝的电阻越小
D． 通过合金丝的电流越小，合金丝的电阻越大
6.在国际单位制中，电阻的单位是（ ）
A． 安培
B． 库仑
C． 伏特
D． 欧姆
7.一段1m长的电阻丝，下列做法能使它的电阻增大的是（ ）
A． 对折
B． 长度拉伸为原来的2倍
C． 剪掉一半
D． 外表涂上绝缘材料
8.下列说法中错误的是（ ）
A． 电源是提供电压的装置
B． 电压是形成电流的原因
C． 电流是自由电荷定向移动形成的
D． 电路两端有电压就一定有电流
9.以下科学家中，以其名字命名电压单位的是（ ）
A． 牛顿
B． 伏特
C． 安培 3 / 12
D． 焦耳
10.关于导体的电阻，下列说法中正确的是（ ）
九年级物理全一册第十六章《电压电阻》测试卷-人教版(含答案)
九年级物理全一册第十六章《电压电阻》测试卷-人教版（含答案）一．选择题1．如图所示，电源电压为6V，闭合开关，电压表示数为3.8V，则（）A．L1两端电压为2.2VB．电源与L1两端电压之和为3.8V C．电压表测L1两端电压D．L2两端电压为2.2V2．图示电路中，将开关S闭合时，电压表V1和V2的示数分别为6V和4V，则此时灯L2两端的电压为（）A．2V B．4V C．6V D．10V3．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为1.5V B．L1两端的电压为3VC．通过L1与L2的电流之比为1：2D．当S断开后，电压表示数为4.5V4．下列几种估值中符合实际情况的是（）A．一节新干电池电压2V B．对人体的安全电压为36VC．家用电冰箱正常工作时电流约1A D．普通教室一盏日光灯正常工作电流是2A5．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向右移动时，灯泡变亮，则下列接法符合要求的是（）A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接A6．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小7．下列关于教室中的一些估测数据最接近实际的是（）A．打印机正常工作时的电压约为36V B．实验用的小灯泡正常发光时的电阻约为10ΩC．台式电脑的正常工作电流约为5A D．LED灯正常工作电流约为1A8．人们的生活离不开电。
为了安全用电，我们应对生活中的一些“电”常识有所了解。
下列有关常见电压值的表述中错误的是（）A．一节新干电池的电压是1.5V B．我国家庭电路的电压是220VC．手机锂电池的电压约是3.6V D．对人体安全的电压是不低于36V9．下列关于说法正确的是（）A．电路中有电压一定有电流B．电路中有持续电流，两端不一定有电压C．电压是电路中形成电流的原因D．导体容易导电，是因为导体内有大量的电子10．如图，当开关S闭合后，下列说法正确的是（）A．灯泡L与电阻R串联B．电压表测量电阻R两端电压C．电流表测量电阻R和灯泡L的电流之和D．通过灯泡L和电阻R的电流一定不相等11．如图甲所示，当电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A．0.9V，4.5V B．3.6V，0.9V C．4.5V，0.9V D．0.9V，3.6V12．图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案)
人教版九年级物理全一册《第十六章电压、电阻》单元检测卷(附含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．2．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则()A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数3．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。
若电源电压为6V，则灯泡L2两端的电压为（）A．4V B．3V C．2V D．5V4．下列关于电压值的说法正确的是（）A．手机电池电压约为220V B．我国家庭电路的电压是36VC．一节干电池的电压大约是1.5V D．对人体安全的电压不高于380V5．如图所示，是滑动变阻器连入电路的四种情况，其中当滑动变阻器向右移动时连入电路的电阻变大的是（）A．B．C．D．6．如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（）A．电压表只能测量灯L2两端电压B．若S1、S2都闭合，电流表测量干路电流C．若先闭合S1，再闭合S2，电流表示数变大D．若先闭合S1，再闭合S2，电压表示数变大7．如图所示的物理实验中，下列对实验现象的描述符合实际的是（）A．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B．乙图中，是柴油机的做功冲程，内能转化为机械能C．丙图中，对电灯的钨丝加热，灯泡将变暗D．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些8．两只相同的灯泡连接在同一电路中，能够判断两只灯泡一定是串联的是（）A．流过两只灯泡的电流相同B．两只灯泡两端的电压相同C．开关闭合，两只灯泡同时亮，开关断开，两只灯泡同时熄灭D．两灯泡同时发光时，取下任一只灯泡，另一只熄灭9．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V和1.6V B．1.6V和8VC．1.6V和6.4V D．6.4V和1.6V10．小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L1和L2两端的电压分别是A．7V 1. 4V B．5. 6V 1. 4VC．7V7V D．1. 4V 1. 4V二、填空题11．如图电阻箱的示数是Ω。
九年级物理第十六章《电压电阻》综合测试卷-人教版(含答案)

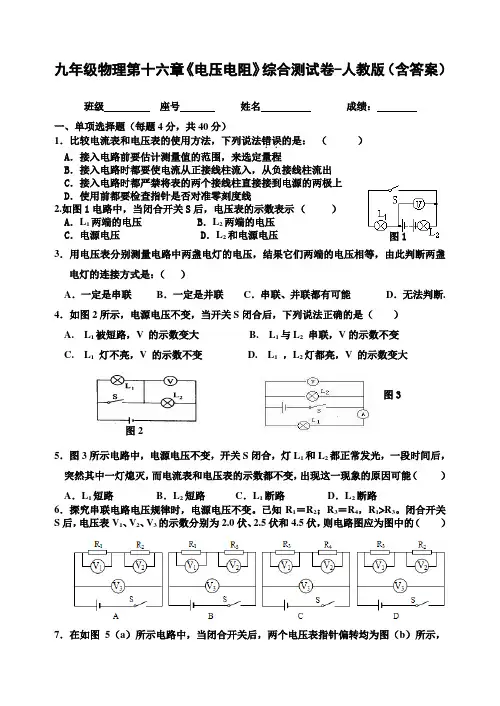

九年级物理第十六章《电压电阻》综合测试卷-人教版（含答案） 班级 座号 姓名 成绩：一、单项选择题（每题4分，共40分）1．比较电流表和电压表的使用方法，下列说法错误．．的是： （ ） A ．接入电路前要估计测量值的范围，来选定量程B ．接入电路时都要使电流从正接线柱流入，从负接线柱流出C ．接入电路时都严禁将表的两个接线柱直接接到电源的两极上D ．使用前都要检查指针是否对准零刻度线2.如图1电路中，当闭合开关S 后，电压表的示数表示 （ ）A ．L 1两端的电压B ．L 2两端的电压C ．电源电压D ．L 2和电源电压 3．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断.4．如图2所示，电源电压不变，当开关S 闭合后，下列说法正确的是（ ）A. L 1被短路，V 的示数变大B. L 1与L 2 串联，V 的示数不变C. L 1 灯不亮，V 的示数不变D. L 1 ，L 2灯都亮，V 的示数变大5．图3所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路6．探究串联电路电压规律时，电源电压不变。
已知R 1＝R 2；R 3＝R 4，R 1 R 3。
闭合开关S 后，电压表V 1、V 2、V 3的示数分别为2.0伏、2.5伏和4.5伏，则电路图应为图中的（ ）7．在如图5（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，图1图2 图3则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V8. 下列措施中，不可能改变导体电阻大小的是（ ）A. 改变导体的长度B. 改变导体的材料C 、改变导体的横截面积 D. 改变导体在电路中连接的位置9．如图，滑动变阻器有A 、B 、C 、D4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些不 同 的 接法中，不能 改 变 电 阻 大 小 并 且 可 能损坏仪器的接法是：( )A ．接A 和DB ．接B 和C C ．接A 和BD ．接C 和D 10. 下列物质中属于半导体的是（ ）A ．氯化钠B ．硅C ．碳D ．镍铬合金二、填空题:( 每空2分，共20分)11、一节干电池的电压是 ，对人体的安全电压是 。
【单元练】人教版初中九年级物理第十六章【电压和电阻】测试题(含答案解析)

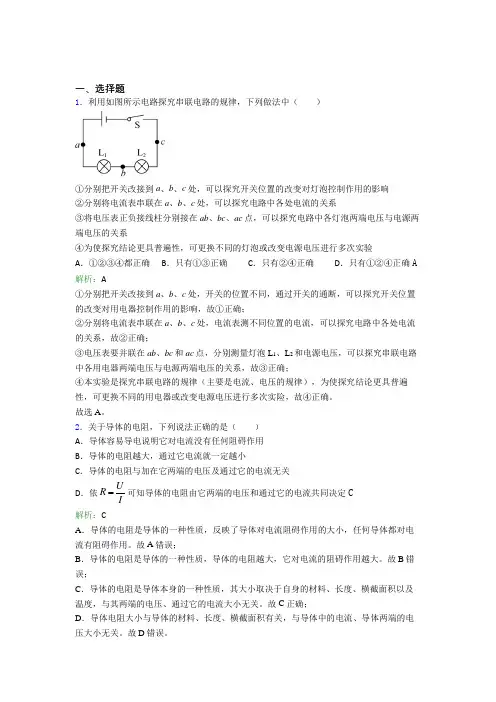

一、选择题1．利用如图所示电路探究串联电路的规律，下列做法中（）①分别把开关改接到a、b、c处，可以探究开关位置的改变对灯泡控制作用的影响②分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系③将电压表正负接线柱分别接在ab、bc、ac点，可以探究电路中各灯泡两端电压与电源两端电压的关系④为使探究结论更具普遍性，可更换不同的灯泡或改变电源电压进行多次实验A．①②③④都正确B．只有①③正确C．只有②④正确D．只有①②④正确A 解析：A①分别把开关改接到a、b、c处，开关的位置不同，通过开关的通断，可以探究开关位置的改变对用电器控制作用的影响，故①正确；②分别将电流表串联在a、b、c处，电流表测不同位置的电流，可以探究电路中各处电流的关系，故②正确；③电压表要并联在ab、bc和ac点，分别测量灯泡L1、L2和电源电压，可以探究串联电路中各用电器两端电压与电源两端电压的关系，故③正确；④本实验是探究串联电路的规律（主要是电流、电压的规律），为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实险，故④正确。
故选A。
2．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定C解析：CA．导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，任何导体都对电流有阻碍作用。
故A错误；B．导体的电阻是导体的一种性质，导体的电阻越大，它对电流的阻碍作用越大。
故B错误；C．导体的电阻是导体本身的一种性质，其大小取决于自身的材料、长度、横截面积以及温度，与其两端的电压、通过它的电流大小无关。
故C正确；D．导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关。
故D错误。
故选C 。
3．下列关于电压的说法正确的是（ ）A ．只要有电压就一定能形成电流B ．电压是使自由电荷发生定向移动形成电流的原因C ．对人体的安全电压为36VD ．一节干电池的电压为2V B 解析：BA ．有电压且电路处于通路状态才能形成电流，故A 错误；B ．电压可以使自由电荷发生定向移动，是形成电流的原因，故B 正确；C ．对人体的安全电压是不超过36V ，故C 错误；D ．一节干电池的电压为1.5V ，故D 错误。
人教版2020-2021学年九年级全册物理第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、天下兴亡，匹夫有责。
【单元练】(必考题)初中九年级物理第十六章【电压和电阻】习题(答案解析)
一、选择题1．如下图是滑动变阻器的结构和连入电路的示意图，当刚开始实验时，其中连接正确的且滑片应该处于最右边的连接是（）A．B．C．D． A解析：A滑动变阻器的接线柱应一上一下串联接入电路，电路开关闭合前，滑片应处于最大阻值处，滑片要位于最右侧，下方接线柱应接左侧。
故选A。
2．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路B解析：BA．当灯L1短路时，电压表无示数，电流表有示数，故A不符合题意；B．当灯L1开路时，电压表和灯L2及电流表串联，因为电压表的电阻很大，所以电路中的电流很小，几乎忽略不计，所以电流表示数为0，电压表测电源电压，故B符合题意；C．当灯L2开路时，不能形成闭合回路，所以电路中没有电流，所以电流表和电压表都无示数，故C不符合题意；D．当灯L2短路时，电流表和电压表均有示数，故D不符题意。
故选B。
3．小希按照图所示电路进行实验，闭合开关S后发现小灯泡L不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（）位置a、b之间b、c之间c、d之间d、e之间电压表指针不偏转不偏转不偏转偏转A．a、b之间B．b、c之间C．c、d之间D．d、e之间D解析：D电压表指针在ab、bc、cd间不偏转，说明电压表并在这些点间时与电源没有接通，在de 间偏转，说明除了de间，其它位置与电源都是接通的，所以断路的位置是de之间。
故ABC不符合题意，D符合题意。
故选D。
4．如图所示，电源电压不变，开关S闭合后，当滑片P在最左端时，电压表示数U1，当滑片在最右端时为电压表示数为U2，则（）A．滑动变阻器两端的电压是U1B．滑动变阻器两端的电压是U2C．小灯泡L两端的电压是U1D．电源两端的电压是U1+U2C解析：C由图可知，当滑动变阻器的滑片在最左端时，电压表测量灯泡L两端电压，示数为U1，即灯泡L两端电压为U1；当滑动变阻器的滑片在最右端时，电压表测量滑动变阻器和灯泡L 的总电压(电源电压)，电源电压为U2。
最新人教版初中物理九年级上册第十六章《电压电阻》单元检测题(含答案)
第十六章《电压 电阻》单元检测题一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。
(选填“电流表”或“电压表”)2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。
这说明导体和绝缘体之间没有绝对的_________。
3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。
若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。
4．小华同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作电流为4 A 。
他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。
5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。
6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。
7．某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为3库，则通过导体的 电流为_______安，如果该导体两端的电压变为12伏，则该导体的电阻为_______欧。
8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是_____V二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小图4图2甲乙图3510 15 V123(a)图1图5题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分.不定项选择正确但不全得2分，不选、多选或错选得0分）9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ） A ．锡箔纸 B ．塑料纸 C ．湿布条 D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） A 、6V 4V B 、4V 6V C 、2V 4V D 、4V 2V 11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S 甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。
2020—2021学年初中物理九年级人教版全一册第十六章 《电压电阻》测试卷——(解析版)
