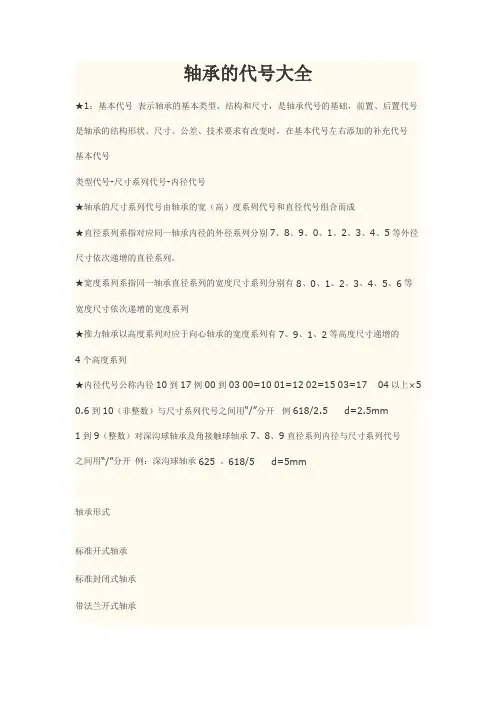

轴承的代号大全

轴承的代号大全

★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号

基本代号

类型代号-尺寸系列代号-内径代号

★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成

★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。

★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列

★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的

4个高度系列

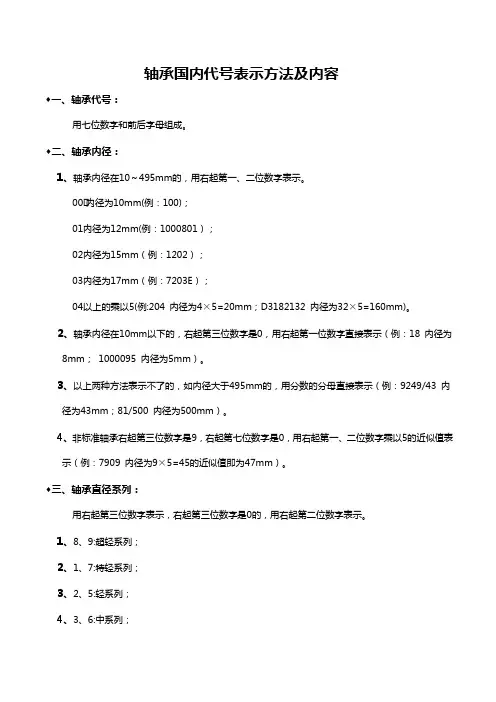

★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×5

0.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm

1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号

之间用“/”分开例：深沟球轴承625 、618/5 d=5mm

轴承形式

标准开式轴承

标准封闭式轴承

带法兰开式轴承

带法兰封闭式轴承

圆柱滚子轴承

N 外圈无挡边

NF外圈单挡边

NN双列圆柱滚子轴承

NFP 外圈单挡边，平当圈

NNU内圈无档边双列圆柱滚子轴承NU 内圈无挡边

NJ内圈单挡边

NA 外圈带双锁圈的滚针轴承NUJ内圈无挡边，带斜挡圈

NH 内圈单挡边，带斜挡圈

NUP 内圈单挡边，平挡圈

RNU 无内圈

RN 无外圈

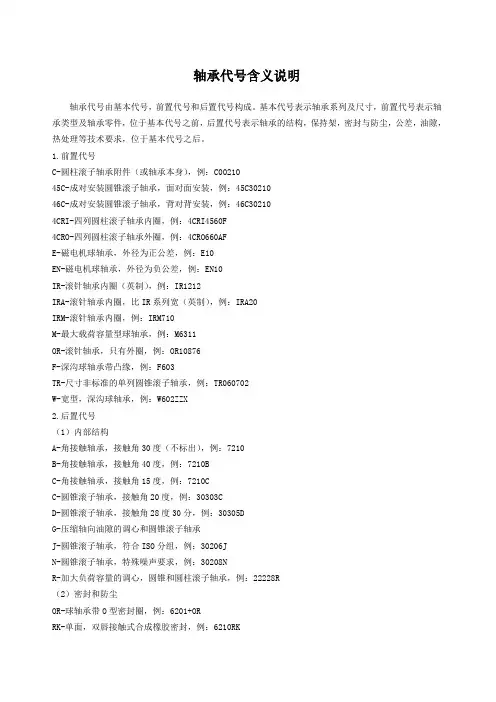

前置代号的含义

F 凸缘外圈的向心球轴承（紧使用d≤10mm）

L 可分离轴承的可分离内圈或外圈

R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA型

WS 推力圆柱滚子轴承轴圈

GS 推力圆柱滚子轴承座圈

KOW 无轴圈推力轴承

KIW 无座圈推力轴承

LR 带可分离内圈或外圈与滚动体组件轴承

K 滚子无保持架组件

例：

6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖 C3径向游隙

7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合

1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套

32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mm

M指保持架为铜 CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置

HR30207J HR高负荷轴承 3圆锥滚子轴承 0 宽度系列 2直径系列 07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制

★★FAG 代号前置代号

R 不带可分离内圈或外圈轴承

GS. 推力圆柱滚子轴承座圈 GS.81112

K. 滚动体与保持架的组合件 K.81108

WS. 推力圆柱滚子轴承轴圈 K.81112

后置代号

1:内部结构 A B C D E

C:15°接触角 B:40°接触角 E:25°接触角

实体保持架

TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

TVH：玻璃纤维增强聚酰胺自锁兜孔型实体保持架，钢球引导。

TVP：玻璃纤维增强聚酰胺窗式实体保持架，钢球引导。

TVP2：玻璃纤维增强聚酰胺实体保持架，滚子引导。

TVPB：玻璃纤维增强聚酰胺实体保持架，内圈引导（推力滚子轴承为轴引导）

TVPB1：玻璃纤维增强聚酰胺窗式实体保持架，轴引导（推力滚子轴承）

通用配对型轴承，可任意（串联，面对面或背靠背）配对安装，后置代号为UA、UO、UL .UA 在轴承面对面或背靠背安装时有小的轴向游隙。

.UO 在轴承面对面或背靠背安装时无游隙。

.UL 在轴承面对面或背靠背安装时有轻度预过盈。

无保持架

V: 满装滚动体轴承。例: NU207V

VT: 带隔离球或滚子的满装滚动体轴承。例: 51120VT

特殊技术材料

F.. 连续编号的制造技术条件。例:F80 轴承内、外径公差及径向游隙压缩。

K.. 连续编号的检查技术条件。例:K5轴承内、外径公差压缩。

.ZB2 滚针两端的凸度大于一般的技术要求。

.ZB 直径大于80mm以上的带凸度的圆柱滚子。

密封于防尘

RSR 轴承一面带防尘圈

.2RSR 轴承两面带防尘圈

ZR 轴承一面带防尘盖

.2ZR 轴承两面带防尘盖

ZRN 轴承一面带防尘盖,另一面外圈上带止动槽

.2ZRN 轴承两面带防尘盖,外圈上带止动槽

★★NSK 前置代号

F : 凸缘外圈的深沟轴承适用于d＜10mm F605 HR：告负在圆锥滚子轴承HR30207 J

MF：特定尺寸突缘外圆深沟球轴承d＜10mm MF52 MR：特定尺寸的深沟球轴承d＜10mm MR31

E4：外圈带油槽油孔

后置代号

A: 角接触球轴承,接触角30° 7202A

ER：低噪音

CM：电机适用、噪音低

A5: 角接触球轴承接触角25°

B: 角接触球轴承,接触角40°

C: 角接触球轴承,接触角1 5°

C: 圆锥滚子轴承接触角20°

D: 圆锥滚子轴承,接触角28°

E: 高负荷圆柱滚子轴承
