标准IP访问控制列表的配置及应用
标准IP访问控制列表的配置及应用
一、拓扑结构图；
二、访问控制列表的概念；
1．访问控制列表(Access Control List，ACL)是应用在路由器（或三层交换机）端口上的控制列表。
ACL可以允许（permit）或拒绝（deny）进入或离开路由器的数据包（分组），通过设置可以允许或拒绝网络用户使用路由器的某些端口，对网络系统起到安全保护作用。
访问控制列表（ACL）实际上是一系列允许和拒绝匹配准则的集合。
2．IP访问控制列表可以分为两大类：
标准IP访问控制列表，只对数据包的源IP地址进行检查。
其列表号为1~99或者1300~1999。
扩展IP访问控制列表，对数据包的源和目标IP地址、源和目标端口号等进行检查，可以允许或拒绝部分协议。
其列表号为100~199或2000~2699。
3．访问控制列表对每个数据包都以自上向下的顺序进行匹配。
如果数据包满足第
一个匹配条件，那么路由器就按照该条语句所规定的动作决定是拒绝还是允许；如果数据包不满足第一个匹配条件，则继续检测列表的下一条语句，以此类推。
数据包在访问控制列表中一旦出现了匹配，那么相应的操作就会被执行，并且对此数据包的检测到此为止。
后面的语句不可能推翻前面的语句，因此访问控制列表的过滤规则的放置顺序是很讲究的，不同的放置顺序会带来不同的效果。
三、技术原理；
假设某公司的经理部，销售部和财务部分别属于不同的网段，出于安全考虑，公司要求经理部的网络可以访问财务部，而销售部无法访问财务部的网络，其他网络之间都可以实现互访。
访问控制列表一般是布局于需要保护的网络与其他网络联接的路由器中，即为距离被保护网络最接近的路由器上。
配置标准IP访问控制列表：
1.定义标准IP访问控制列表；
Router (config)#access-list access-list-number deny/permit source-address source-wildcard
/*source-wildcard为数据包源地址的通配符掩码。
/*如果表示任何地址，source-address source-wildcard 可以用any代替。
2．将访问控制列表应用到路由器的端口上。
Router (config-if)#ip access-group access-list-number in/out
/*in表示对进入路由器的分组进行过滤操作，out表示对转出路由器的分组进行过滤操作。
四、配置步骤；
经理部PC1的IP地址配置为：192.168.1.5，其子网掩码配置为：255.255.255.0，网关配置为：192.168.1.1；
销售部PC2的IP地址配置为：192.168.2.8，其子网掩码配置为：255.255.255.0，网关配置为：192.168.2.1；
财务部PC3的IP地址配置为：192.168.4.22，其子网掩码配置为：255.255.255.0，网关配置为：192.168.4.1；
实验步骤：
1．在路由器（Router1和Router2）上配置端口Fa 1/0和Fa 0/0的IP地址。
（此为路由器的基本配置）
2．在路由器（Router1和Router2）上配置静态路由。
Router1(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2
/*设置Router1的路由表项，到达目的网络192.168.4.0，下一跳为：192.168.3.2
Router2(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1
/*设置Router2的路由表项，到达目的网络192.168.1.0，下一跳为：192.168.3.1
Router2(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1
/*设置Router2的路由表项，到达目的网络192.168.2.0，下一跳为：192.168.3.1 3．在Router2上定义标准IP访问控制列表。
Router2(config)#access-list 10 deny 192.168.2.0 0.0.0.255
/*拒绝来自192.168.2.0/24网段的数据包通过
Router2(config)#access-list 10 permit 192.168.1.0 0.0.0.255
/*允许来自192.168.1.0/24网段的数据包通过
4．将访问控制列表应用到路由器的Router2的端口上。
Router2(config)#interface fast 0/0
Router2(config-if)#ip access-group 10 in
5.分别查看各交换机的配置和保存配置。
Router2# show ip route /*查看路由配置信息
Router2# show running-config /*查看当前的路由器的配置
Router2# write memory /*将配置信息保存在路由器的存储器中
五、测试部分；
(1)用经理部PC1访问财务部的PC3，思考一下会是什么结果？
(2)用销售部PC2访问财务部的PC3，思考一下会是什么结果？
(3)用财务部PC3访问销售部的PC2，思考一下会是什么结果？
分析出现这种结论的原因。
锐捷、华为IP标准访问控制列表实验
网络配置教程（22）——锐捷、华为IP标准访问控制列表实验网络配置教程（22）——锐捷、华为IP标准访问控制列表实验【实现目的】掌握路由器上标号的标准IP访问列表规则及配置。
【实训背景描述】你是公司的网络管理员，公司的经理部、财务部门和销售部分别属于不同的3个网段，三部门之间用路由器进行信息传递，为了安全起见，公司领导要求销售部门不能对财务部进行访问，但经理部可以对财务部进行访问；PC1代表经理部的主机、PC2代表销售部的主机、PC3代表财务部的主机【实训设备】R1700（2台），PC（3台）、直连线（3条）、V.35线（1条）【实训内容】（1）按照拓扑进行网络连接（2）配置路由器接口IP地址（3）配置路由器静态路由（4）配置编号的IP标准访问控制列表（5）将访问列表应用到接口【实训拓扑图】【实训步骤】（1）配置路由器R1、R2接口IP地址；记得给R1路由器的S1/2接口配置时钟。
（2）配置R1、R2静态路由；R1(config)#ip route 172.16.4.0 255.255.255.0 172.16.3.2R2(config)#ip route 172.16.1.0 255.255.255.0 172.16.3.1R2(config)#ip route 172.16.2.0 255.255.255.0 172.16.3.1（3）R1配置编号的IP标准访问控制列表R1(config)#access-list 1 deny 172.16.2.0 .255 ！拒绝来自172.16.2.0网段的流量通过R1(config)#access-list 1 permit 172.16.1.0 .255 ！允许来自172.16.1.0网段的流量通过验证测试R1#show access-lists 1Standard IP access list 11 deny 172.16.2.0 .255 (0 matches)1 permit 172.16.1.0 .255 (0 matches)（3）将访问列表应用到接口R1(config)#interface Serial 1/2R1(config-if)#ip access-group 1 out【实训测试】（1）用销售部主机172.16.2.8 ping财务部主机172.16.4.2，不能ping通；（2）用经理部主机172.16.1.2 ping财务部主机172.16.4.2，能ping通；（3）显示IP 列表的配置要监控访问列表，请在特权用户模式执行以下命令：Ruijie# show access-lists [ id | name ] //此命令可以查看IP 访问列表【实训问题】（1）访问控制列表能否应用到其他接口，结果会怎样？（2）为什么标准访问控制列表要尽量靠近目的地址的接口？（3）访问控制列表应用到接口时，in和out方向有什么不同？——————————————————华为配置：IP地址、路由配置步骤省略；转帖请注明出处：/5ijsj/blog/item/51f7c7ce2e433433b600c8dd.html Packet Tracer 5.2实验文件下载[Router2]acl number 2000[Router2-acl-basic-2000]rule 0 deny source 172.16.2.0 .255[Router2-acl-basic-2000]rule 1 permit source 172.16.1.0 .255 [Router2-acl-basic-2000]quit[Router2]interface fa0/0[Router2- fa0/0]firewall packet-filter 2000 outbound。
标准ACL的工作原理及应用
标准ACL的工作原理及应用1. 什么是标准ACL标准访问控制列表（Access Control List，简称ACL）是网络设备（如路由器、交换机）中一个用于控制网络流量的功能。
它通过匹配数据包的源地址来决定是否允许数据包通过设备。
标准ACL是一种基本的ACL类型，它只能根据源IP地址来控制流量，而不能根据目标IP地址、协议类型、端口号等进行控制。
2. 标准ACL的工作原理标准ACL通过配置设备的规则来实现对数据包的控制。
设备会按照这些规则逐一匹配数据包，并根据匹配结果来决定是否通过。
下面是标准ACL的工作原理的简要步骤：•当数据包进入设备时，设备会检查它的源IP地址。
•设备会按照事先配置好的规则进行逐一匹配。
每个规则通常包含一个IP地址（或地址段）和一个操作（如允许或拒绝）。
•如果数据包的源IP地址与某个规则匹配，则设备会根据规则的操作决定如何处理数据包。
•如果数据包的源IP地址没有与任何规则匹配，则设备会使用默认的行为决定如何处理数据包。
3. 标准ACL的应用场景标准ACL通常用于限制特定源IP地址的访问权限，常见的应用场景包括：3.1 限制内部设备的访问可以使用标准ACL来限制内部网络中某些设备对外部网络的访问权限。
例如，可以阻止某个局域网中的设备访问特定的互联网地址。
3.2 限制外部网络对内部设备的访问标准ACL还可用于限制外部网络对内部设备的访问。
通过配置标准ACL，可以阻止特定的外部IP地址访问内部网络中的设备。
3.3 过滤出某特定流量标准ACL还可以用于过滤出某特定的流量。
例如，通过配置标准ACL，可以只允许某个特定的IP地址通过设备，并拒绝其他所有IP地址的访问。
3.4 限制特定协议流量虽然标准ACL主要根据源IP地址进行控制，但也可以结合其他条件来限制特定协议的流量。
例如，可以通过使用扩展ACL和标准ACL的组合来实现根据协议类型限制流量的功能。
4. 配置标准ACL的步骤配置标准ACL大致包括以下几个步骤：1.进入设备的配置模式。
VPN中IP地址的防火墙配置和访问控制列表
VPN中IP地址的防火墙配置和访问控制列表在VPN中，IP地址的防火墙配置和访问控制列表（ACL）起着至关重要的作用。
通过正确配置防火墙和ACL，可以保护VPN网络免受潜在的安全威胁。
本文将介绍如何正确配置VPN中的IP地址防火墙和ACL，以提高网络安全性。
一、什么是IP地址防火墙？IP地址防火墙是用于控制网络流量的一种安全措施。
主要通过规则和策略来限制或允许特定的IP地址、协议和端口访问网络资源。
IP地址防火墙可以在VPN服务器、VPN客户端或VPN路由器上进行配置。
二、防火墙和ACL的重要性1. 保护网络安全：通过防火墙和ACL，可以限制恶意用户或攻击者对网络资源的访问，提高网络的安全性。
2. 简化网络管理：通过合理配置防火墙和ACL，可以将网络流量进行分组和管理，简化网络操作和维护。
3. 提高网络性能：通过限制无效或不必要的网络流量，可以提高网络的性能和响应速度。
三、配置IP地址防火墙的步骤1. 确定网络资源和访问需求：在配置IP地址防火墙之前，首先需要明确网络中存在的资源以及对这些资源的访问需求。
2. 列出规则和策略：根据网络资源和访问需求，列出访问规则和策略，包括允许或阻止特定IP地址、协议和端口的访问。
3. 配置防火墙规则：在VPN服务器、VPN客户端或VPN路由器上，根据列出的规则和策略，配置相应的防火墙规则。
4. 测试和优化：配置完成后，进行测试和优化，确保防火墙规则能够正确地限制或允许特定的网络流量。
四、配置访问控制列表（ACL）的步骤1. 确定访问控制需求：在配置ACL之前，首先需要确定对网络资源的访问控制需求，包括允许或阻止特定IP地址、协议和端口的访问。
2. 列出访问规则：根据访问控制需求，列出ACL中需要包含的访问规则。
3. 配置ACL：在VPN服务器、VPN客户端或VPN路由器上，根据列出的访问规则，配置相应的ACL。
4. 测试和优化：配置完成后，进行测试和优化，确保ACL能够正确地限制或允许特定的网络流量。

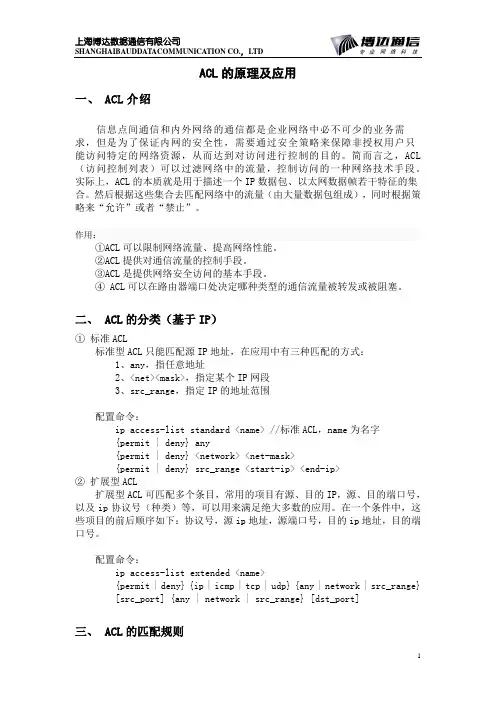

ACL的原理及应用
