弱电安防系统施工部署与方法
弱电安防工程施工方案
弱电安防工程施工方案一、项目概况随着社会的进步和科技的发展，弱电安防系统在各类建筑中的应用越来越广泛。
本项目为某大型商业综合体的弱电安防工程，通过部署监控设备、报警系统和网络设备等，保障商业综合体的安全运行和管理需求。
本施工方案旨在详细介绍弱电安防工程的施工要点、流程及相关技术标准，确保工程顺利完成。
二、施工范围1. 监控系统：包括摄像头、监控设备及监控中心等设备的安装与调试。
2. 报警系统：包括消防报警器、入侵报警器等设备的安装与联动设置。
3. 门禁系统：包括门禁设备、门禁控制器、读卡器等设备的安装与配置。
4. 网络设备：包括网络交换机、路由器、无线AP等设备的安装与调试。
5. 电力系统：包括供电线路、配电箱等设备的布设及连线调试。
三、施工流程1. 立项与策划阶段（1）项目启动会议：召集项目相关人员进行项目启动会议，明确项目目标、工期计划及资源分配。
（2）工程测量：派遣技术人员进行工程测量，确定各设备的位置及布线方案。
（3）技术方案编制：编制弱电安防系统的技术方案，并征得相关部门的审批。
2. 设备采购与准备阶段（1）设备采购：根据技术方案确定的设备清单，进行设备的采购及物流安排。
（2）施工人员培训：对施工人员进行弱电安防系统施工操作培训。
3. 施工实施阶段（1）布线设置：根据工程测量结果，对各设备进行布线设置，确保布线整齐有序。
（2）设备安装：按照技术方案，安装监控摄像头、报警器、门禁设备等设备。
（3）网络调试：设置网络设备的IP地址、子网掩码等参数，并进行网络连通性测试。
（4）电力供电：设置供电线路并连接至配电箱，确保各设备正常供电。
（5）系统联调：对各系统进行联调测试，保证系统各部分协调运行。
4. 调试与验收阶段（1）系统调试：对整个弱电系统进行调试，确保各功能正常运作。
（2）用户培训：对客户进行弱电系统的使用培训，包括监控系统的操作及报警处理方法。
（3）验收交付：项目完工后，由工程质检部门进行项目验收，确保工程符合相关技术标准。
弱电施工组织方案模板
弱电施工组织方案模板
一、前言
弱电工程是指低电压系统工程，主要包括通信系统、监控系统、安防系统等。
弱电施工是建筑施工的一个重要环节，需要合理的组织方案来保证工程质量和进度。
本文将针对弱电施工提供一个组织方案模板，以便施工方根据实际情况进行调整和完善。
二、施工准备阶段
1.制定施工计划：根据施工图纸和相关技术要求，制定详细的施工计划，
包括工程进度、施工队伍、材料采购等内容。
2.搭建工地临时设施：确保工地安全和施工顺利进行，搭建施工用的临
时办公室、仓库等设施。
3.物资准备：根据施工计划，组织采购所需材料和设备，保证施工所需
物资的及时供应。
三、施工实施阶段
1.施工队伍组织：确定各施工岗位人员，明确各自职责，建立施工班组
并分工合作。
2.安全控制：建立施工安全管理制度，加强现场安全监督，确保施工过
程中的安全。
3.质量控制：加强对施工过程的质量控制，并建立相应的验收程序，确
保施工质量符合要求。
4.进度控制：严格执行施工计划，监督施工进度，及时发现和解决施工
中的问题，确保工程按时完成。
四、施工结束阶段
1.完成验收：对施工完成的工程进行全面验收，确保工程质量符合要求。
2.验收交付：完成验收后，及时组织相关人员对工程进行交付，确保工
程的顺利使用和维护。
五、总结与展望
通过以上弱电施工组织方案模板的实施，可以有效地规范施工流程，提高施工效率和质量，保证工程顺利进行。
未来，施工方可根据具体工程情况对该方案进行调整和改进，以更好地适应不同项目的需求。

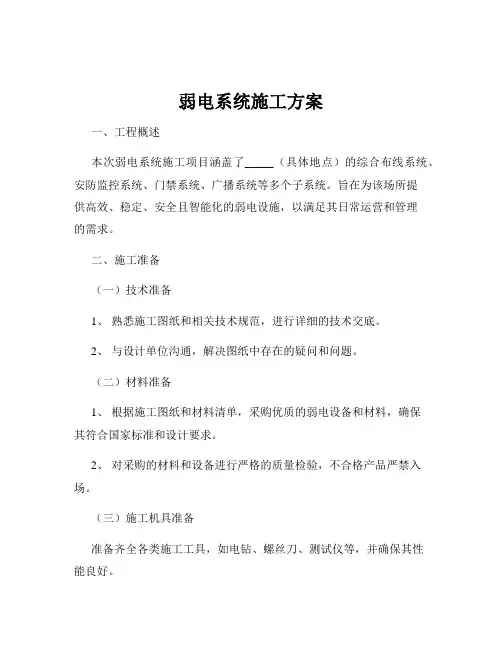

弱电系统施工方案
弱电系统施工方案一、工程概述本次弱电系统施工项目涵盖了_____（具体地点）的综合布线系统、安防监控系统、门禁系统、广播系统等多个子系统。
旨在为该场所提供高效、稳定、安全且智能化的弱电设施，以满足其日常运营和管理的需求。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行详细的技术交底。
2、与设计单位沟通，解决图纸中存在的疑问和问题。
（二）材料准备1、根据施工图纸和材料清单，采购优质的弱电设备和材料，确保其符合国家标准和设计要求。
2、对采购的材料和设备进行严格的质量检验，不合格产品严禁入场。
（三）施工机具准备准备齐全各类施工工具，如电钻、螺丝刀、测试仪等，并确保其性能良好。
（四）现场准备1、清理施工现场，确保施工环境整洁。
2、按照施工平面图布置好材料堆放区、工具存放区和施工区域。
三、施工流程（一）综合布线系统1、线缆敷设根据设计图纸，确定线缆的走向和敷设方式。
在线缆敷设过程中，要注意保护线缆外皮，避免划伤和扭曲。
2、配线架安装安装配线架时，要确保其位置准确、牢固，并且符合布线规范。
3、信息插座安装信息插座的安装高度和位置应符合设计要求，安装完毕后要进行测试，确保其性能良好。
（二）安防监控系统1、摄像头安装根据监控区域和要求，选择合适的摄像头类型和安装位置。
安装时要保证摄像头的稳定性和视角的合理性。
2、录像机安装录像机应安装在干燥、通风良好的地方，连接好电源和数据线，并进行相关设置。
3、线缆连接将摄像头与录像机通过线缆连接起来，确保信号传输稳定。
（三）门禁系统1、读卡器安装读卡器应安装在便于人员操作的位置，高度适中。
2、门锁安装根据门的类型和要求，选择合适的门锁，并确保其安装牢固、动作灵活。
3、控制器安装控制器安装在安全、隐蔽的位置，连接好电源和控制线。
（四）广播系统1、音箱安装根据广播区域和声学要求，确定音箱的安装位置和数量。
安装时要保证音箱的固定牢固，方向正确。
2、功放设备安装功放设备应安装在通风良好、干燥的地方，连接好电源和音频线。
弱电安防监控工程施工方案
弱电安防监控工程施工方案一、工程概述弱电安防监控工程是指利用电子、通信等技术手段，对监控区域进行实时监控和安全管理的工程。
其主要功能包括视频监控、入侵报警、门禁管控、应急求助等，可以提供全天候的安全保障服务。
弱电安防监控工程施工需要充分考虑监控区域的特点，选择合适的设备和技术手段，确保工程质量和安全性。
二、施工前准备1. 工程测量：施工前需要对监控区域进行详细的测量和勘察，了解监控区域的地形、结构、通道等情况，为后续设备安装和布线提供准确的数据支持。
2. 设计方案：根据监控行业标准和监控区域的特点，进行合理的设计方案制定，包括安装设备的位置、布线方案、联网方案等，确保设备布局合理，覆盖范围充分，系统稳定可靠。
3. 材料采购：根据设计方案确定所需的设备、线材、接头等材料，并选择质量可靠的供应商进行采购，保证施工材料的质量和供应的及时性。
4. 人员培训：对施工人员进行安全生产、设备安装、联网调试等方面的培训，提升人员的专业技能和安全意识，确保施工过程的安全可控。
5. 施工方案制定：根据设计方案和工程要求，制定详细的施工方案，包括工艺流程、施工进度、安全措施等内容，保证施工过程有序进行，并能及时应对突发事件。
三、施工流程1. 确定安装点位：根据设计方案确定监控摄像头、报警器、门禁器等设备的安装点位，根据实际情况进行标注和固定。
2. 安装设备：按照要求进行设备的安装、连接和调试，确保设备的稳定性和可靠性。
3. 布线敷设：根据设计方案进行布线和接头连接，保证信号传输畅通、无干扰。
4. 联网配置：对安装的设备进行联网配置和调试，确保设备能够正常工作并与监控中心实现连接。
5. 调试验收：对整个监控系统进行综合调试和验收，确保系统的功能正常、效果良好，并进行系统的性能测试和故障排查。
6. 安全保障：在施工过程中，要加强安全管理，确保施工人员工作安全，避免发生安全事故。
四、施工安全管理1. 动火作业：对需要进行动火作业的区域进行周围警戒、通风排烟、设备检查等安全措施，确保动火过程中的安全。
安防系统安装施工工艺及方法
安防系统安装施工工艺及方法
1. 引言
本文档旨在介绍安防系统安装施工的工艺和方法，以确保安全可靠的安装结果。
2. 施工准备
在开始安防系统安装施工前，需要进行以下准备工作：
- 分析场地布局和需求，确定安装位置和布线规划。
- 准备所需的安防设备和材料。
- 确保施工人员具备相应的技能和资质。
3. 施工步骤
3.1 布线安装
1. 根据布线规划，在墙壁或天花板上进行布线。
2. 使用合适的工具和材料固定布线，并确保布线整齐、牢固。
3.2 设备安装
1. 将安防设备按照布置方案固定在预定位置。
2. 连接设备之间的电缆和信号线，并进行必要的调试和测试。
3.3 系统配置
1. 根据用户需求和设备特点，进行系统配置和参数设置。
2. 确保各个设备之间的互通和协调运作。
3.4 安全环境测试
1. 进行安全环境测试，包括电源接地、防雷等测试。
2. 确保安装的系统满足相关安全标准和法规要求。
4. 施工注意事项
- 施工期间，必须遵循相关的安全规范和操作流程。
- 施工现场必须保持整洁，并注意防止设备和材料的损坏。
- 施工完成后，对安防系统进行维护和保养，确保长期可靠运行。
以上是安防系统安装施工的工艺和方法，希望对您有所帮助。
弱电系统工程施工方案
弱电系统工程施工方案弱电系统工程施工方案弱电系统是指建筑物中除了电力系统、电气照明和动力设备之外的系统，包括通信系统、安全监控系统、楼宇自控系统等。
弱电系统的施工方案需要充分考虑建筑物的特点和使用需求，采用合理的技术方案和施工方法，确保施工质量和工期。
一、工程前期准备1.了解工程需求：与业主和设计师进行沟通，了解工程的具体需求和功能要求，制定施工方案。
2.组织调研：对现场进行勘测和技术调研，了解建筑物结构、布线条件等情况，为施工方案的制定提供基础数据。
二、技术方案设计1.系统布局设计：根据工程需求和现场情况，绘制系统布线图和设备布置图，明确各个设备的位置和连接关系。
2.选择设备：根据工程要求，选择适合的设备和材料，确保设备的功能和性能。
3.网络设计：设计网络拓扑结构、网络分区和网络设备配置，保证网络的安全性和稳定性。
4.其他方案设计：根据具体需要，还需设计安全监控系统的监控点位、楼宇自控系统的控制策略等。
三、施工方案制定1.施工组织：根据工程的复杂程度和施工规模，制定施工组织机构，明确各个施工部门和人员的职责和协作关系。
2.施工工艺：根据技术方案，制定施工工艺，包括设备安装、线缆敷设、网络配置等各项施工工序及其先后顺序。
3.施工进度计划：根据工期要求，制定施工进度计划，明确各个工序的开始和结束时间，合理安排施工工艺。
4.质量控制：对施工质量进行控制，采取相应的措施确保工程质量，如加强施工监督、进行质量检查等。
四、施工实施1.人员管理：对施工人员进行培训，确保人员具备必要的技术能力和安全防护意识。
2.设备安装：按照技术方案和施工工艺进行设备的安装，保证设备安装位置准确、稳固可靠。
3.线缆敷设：按照设计要求和施工平面图进行线缆的敷设，保持线缆的整齐和平直，避免弯曲和折叠。
4.网络配置：按照设计方案完成网络设备的配置和调试，保证所有设备间的通信正常。
五、测试与验收1.系统测试：对安装的设备进行功能测试，确保各个系统和设备的正常工作。
弱电建筑施工方案
弱电建筑施工方案一、工程概况与目标本弱电建筑工程主要涉及智能化楼宇系统、安防监控系统、通信网络系统等弱电系统的建设。
工程目标在于确保所有弱电系统按照设计要求高效、稳定地运行，为楼宇提供安全、便捷、高效的服务。
二、施工准备工作技术准备：熟悉施工图纸，明确设计要求；编制施工方案，制定安全技术措施。
人员准备：组建专业的施工团队，包括项目经理、技术人员、施工人员等。
材料准备：按照设计要求采购合格的弱电材料、设备等。
现场准备：确保施工现场安全、整洁，布置施工临时设施。
三、施工方法与流程施工方法：采用分阶段、分区域的施工方法，确保施工过程中的安全与效率。
施工流程：施工前准备→材料设备进场检验→线路敷设→设备安装→系统调试→验收交付。
四、材料与设备选用材料选用：选用符合国家标准和行业规范的材料，如电缆、线管等。
设备选用：选择知名品牌、性能稳定的设备，如监控摄像头、通信设备等。
五、质量与安全措施质量保证：严格执行施工质量验收标准，确保每个施工环节的质量合格。
安全措施：施工现场设置安全警示标识，定期进行安全检查，确保施工安全。
六、进度与成本控制进度控制：制定详细的施工进度计划，按照计划进行施工，确保工程按时完工。
成本控制：实行预算控制，合理调配资源，控制施工成本在预算范围内。
七、调试与验收标准系统调试：在系统安装完成后进行全面的系统调试，确保系统正常运行。
验收标准：按照国家相关标准和设计要求进行验收，确保工程质量符合要求。
八、工程维护与服务工程维护：在工程完工后提供一定期限的免费维护服务，确保系统稳定运行。
后期服务：提供系统的使用培训和技术支持，确保用户能够熟练使用和维护系统。
本弱电建筑施工方案旨在确保工程的高质量、高效率完成，为用户提供安全、稳定、高效的弱电系统服务。
我们将严格按照方案要求执行施工工作，确保工程顺利完成并达到预期目标。
弱电工程系统安装施工方法和措施
弱电工程系统安装施工方法和措施
弱电工程系统安装施工方法和措施
弱电工程(有线电视、可视对讲、电话、网络、集中抄表)系统安装：
(1)弱电部分配管以前首先应熟悉图纸，必须对整个系统原理有所了解，才能进行配管。
(2)配管具体措施方法及要点参照电气部分。
(3)熟悉施工规范GB50200－94《有线电视系统工程技术规范》、CECS8997《建筑与建筑群综合布线系统工程施工及验收规范》，并认真对班组进行质量技术和安全交底。
(4)根据设计图纸和现行规范编制设备、材料计划，计划中除说明规格、型号外，还应规定信息插座的颜色。
(5)认真进行材料进场检验工作，对缆线器材规格、型号、数量、质量进行检查，接线排和信息插座及其它插接件的塑料材质应具有阻燃性。
(6)缆线在布放前，两端应贴有标签，表明起止位置，标签书写清楚、正确。
(7)连接线盒两端的焊管必须跨接地线。
(8)弱电管线接线盒不得与强电管线接线盒合用。
(9)管内穿线前要检查所穿导线是否与设计相符合。
(10)弱电线槽安装基本方法同电缆桥架安装。
感谢您的阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电安防系统施工部署与方法
1施工生产部署
整个XX博物馆安防工程的施工分系统、分层、分阶段地进行，施工过程依照先隐蔽后明设；先主干管网、后分支；先尾端后前端；先外围后机房的顺序进行。
通过平衡协调、紧密地组织成一体。
整个安防系统工程施工主要有：预留预埋施工期；管线敷设施工期；线缆敷设施工期；前端设备安装施工期；机房设备安装施工期；子系统调试和整个安防系统调试施工期。
管线与线缆敷设施工期间，以结构化布线为主要进度控制项目，其它子系统的线缆施工应以此为主线。
为便于保证质量、进度和节约材料，按统一布局敷设，所有系统的主干管线统一敷设施工。
主项设备为重点控制部位。
在系统调试施工期间，以安防系统集成子系统为主。
2施工阶段划分和主要项目工艺流程
第一阶段：施工准备(包括现场准备、技术准备、物资准备等及预埋)；
第二阶段：主干管线施工（由建设方承担）；
第三阶段：电线电缆敷设施工；
第四阶段：前端设备安装；
第五阶段，机房设备安装；
第六阶段：分子系统调试与系统连调；
3主要项目施工方法及技术措施
完成管线预埋图后，根据工程项目总体进度计划的进展，组织各子系统施工单位部分施工人员到施工现场，配合土建完成前期的管线预埋工作。
土建工程进展到具备了大批安防系统施工人员进场的条件后，项目经理部立即组织和协调施工人员进场，同时要组织完成如下工作：1）组织专业技术人员熟悉图纸资料，深入理解设计意图、施工要点，综合勘察施工现场。
2）按照现场总平面部署组织施工队伍、施工机具及首批施工材料进场。
4主干管线与分支管线的施工及线缆敷设：
➢主干管线的施工：
在安防系统工程中，线缆是大动脉，各类线缆是神经，安防系统网络是中枢，施工质量是保证，各部分环环相通，相互依存，缺一不可。
必须精心设计、精心组织、精心施工才能最终保证系统的畅通无阻、运行自如。
安防系统工程因子系统多，故管线施工量大。
系统的主线管和分支线管由安装方预埋，按照所出的施工图施工。
主干线管与分支线管的施工是最影响工程工期的关键工序，因此必须与施工单位配合，以保证施工工期。
在楼层内，除安防系统的主干线管与分支线管外，还有强电部分的供电线管、给排水系统的上下水管道、消防工程的主干管道等等。
因此在进行该项施工时，必须与其他施工单位密切配合、相互协调，尽量避免“管线打架”相互扯皮，而造成返工，根据小让大的原则，安防系统的主干线的最好在上述管道基本完成后再进行(可分区进行)。
➢线缆敷设：
安防系统工程施工中采用的各系统中的电源线、控制线、信号线、根据不同的用途分门别类的放入相应的区域，以免造成相互干扰。
所有线缆敷设后，要分门别类整理，绑扎成束，在改变路由处还应做好相应标记并记录在册。
10根以上的线缆应留有备用线。
➢所用的电缆均应一缆到底，中间不允许有接续。
在线缆敷设完成后，要对线缆进行相应的测试。
对各类电源线、信号线、控制线要做相应的通断测试和绝缘电阻测试。
线缆的敷设路由与施工图纸相一致，并一一做好记录，以备复核和检查。
并将超出管线以外的线缆绑扎起来，做好半成品的现场保护工作，以防交插施工中砸伤或人为破坏。
主干管线与分支管线施工及线缆铺设完成后，应及时组织向工程监理报验，待监理检查合格并办理有关手续后进行下一道工序的施工。
5前端设备的安装
前端设备的安装，应根据施工图纸设计要求的坐标点及其高度、角度等，预先膨胀螺栓或预埋吊挂件。
要求定位准确、安装牢固、造型美观。
上述这些前端设备在正式安装前，要进行技术复核，再次对照设备定货单及施工图纸核对所用设备是否正确：能够单机通电试验的设备一定要通电测试调整后再行安装。
终端的配置是否符合要求等。
确保质量无误后方可进行安装。
施工实施证明，这此细致的工作对保证系统的一次开通具有相当重要的意义。
若线缆敷设工序与设备安装工序相隔时间较长，在设备安装前重新复测线缆的性能。
以保证系统的一次开通率和可靠性。
安装完毕后，应收集好前端设备的有关资料，如开箱单、产品合格证、使用说明书等。
并应做好相应的调试和安装记录，以备检查或复核。
前端设备安装完成后，及时组织向工程主管报验，待监理检查合格并办理有关手续后方或进行下一道工序的施工。
6机房设备的安装
各个系统的控制机柜均安装在机房内，机柜安装应牢靠平稳，多个机柜并排安装时应排列整齐，机柜周围应留有一定的空间，便于操作。
最后所有系统的线缆都汇集到机房内。
可能比较杂乱无章，应分门别类的整理顺畅，按不同支路绑扎成束，并做好标记。
引入、引出机柜的线缆应有一定的冗余度。
所有线缆接头应按规定做好标记和编号，并做好相应的纪录。
安防系统的设备大部份采用UPS不间断电源或稳压电源集中供电。
所用线缆应满足用功率的要求，应满足电气设备规范。
安装完毕后，收集好机房设备的有关资料，如开箱单、产品合格
证、使用说明书等，并应做好安装记录，以备检查或复核。
7系统的调试和统调
前端设备和机房设备安装完成后，即可根据设计图纸、施工图纸及系统技术要求和编制的调试规范分子系统进行调试。
调试工作应由有经验的专业工程师承担。
子系统的调试必须达到设计指标,经反复调整仍不能达到指标的，找出原因进行整改或返工，直至满足设计要求为止。
系统的各分项工程完成后，最后要进行系统的连机统调。
首先要制定好统调方案，按照预定的方案检查系统的运行是否正常、系统及各种参数指标是否满足设计要求，系统间的通信是否畅通，与系统联动的设备控制是否灵活，有时要反复调整多次，才能使系统工作在最佳状态。
设备安装调试过程中，参加安装和调试的人员要认真做好各项记录，包括单机、子系统和系统统调的各种记录测试结果等。
为了验证系统的可靠程度，还要进行系统的运行试验，确认系统在功能方面的完备性、可靠性、并做好系统试运行记录。
这些记录均是工程验收和日后维修、维护所不可缺少的技术文件资料。
设备安装开始邀请业主方的技术人员、操作人员和维护人员参加，使其熟悉设备的安装位置、安装方法、调试过程及性能要求，以利于这些人员迅速掌握设备的操作使用方法、故障诊断技巧，更有利于今后的检修维护工作。
这也是最好的一种培训方式——现场培训。
