剪力墙如何根据SATWE计算结果配筋(你是怎么配的?)

剪力墙如何根据SATWE计算结果配筋(你是怎么配的?)

剪力墙如何根据SATWE计算结果配筋(你是怎么配的?)2013.12.11|假设此楼层为构造边缘构件,剪力墙厚度为200,剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋(此时按照高规表7.2.16来配),当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm 时,按柱配筋,此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋:H0.8是指Swh范围内的水平分布筋面积(cm2),Swh范围指的就是Satwe参数中的墙水平分布筋间距,是指的双侧的,先换算成1米内的配筋值,再来配,比如你输入的间距是200 mm ,计算结果是H0.8,那就用0.8*100(乘以100是为了把cm2转换为mm2)*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了!(剪力墙厚度为200,直径8间距200 配筋率=2*50.24/(200*200)=0.25%,最小配筋率为排数*钢筋面积/墙厚度*钢筋间距)。

竖向钢筋:计算过程1000X200X0.25%=500mm2,同样是指双侧,除以2就是250mm2,Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的,当边缘构件配筋过大时,可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋(拉筋)的选用综合考虑一般情况下,墙的钢筋为构造钢筋,不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%,实际配了0.25%,则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的:剪力墙竖向和水平分布钢筋的配筋率,一、二、三级时均不应小于0.25%,四级和非抗震设计时均不应小于0.20%,此处的“配筋率”为水平截面全截面的配筋率,以200mm厚剪力墙为例,每米的配筋面积为:0.25% x 200 x 1000 = 500mm2,双排筋,再除以2,每侧配筋面积为250mm2,查配筋表,φ8@200配筋面积为251mm2,刚好满足配筋率要求。

剪力墙如何根据SATWE计算结果正确配筋

剪力墙如何根据SATWE计算结果正确配筋

剪力墙如何根据SATWE计算结果配筋假设此楼层为构造边缘构件,剪力墙厚度为200,剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋(此时按照高规表7.2.16来配),当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时,按柱配筋,此时表示柱对称配筋计算的单边的钢筋面积。

水平钢筋:H0.8是指Swh范围内的水平分布筋面积(cm2),Swh范围指的就是Satwe参数中的墙水平分布筋间距,是指的双侧的,先换算成1米内的配筋值,再来配,比如你输入的间距是200 mm ,计算结果是H0.8,那就用0.8*100(乘以100是为了把cm2转换为mm2)*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了!(剪力墙厚度为200,直径8间距200 配筋率=2*50.24/(200*200)=0.25%,最小配筋率为排数*钢筋面积/墙厚度*钢筋间距)。

竖向钢筋:计算过程1000X200X0.25%=500mm2,同样是指双侧,除以2就是250mm2,Φ8@200(面积251mm2)足够。

Satwe参数中的竖向配筋率是可根据工程需要调整的,当边缘构件配筋过大时,可提高竖向配筋率。

剪力墙边缘构件中的纵向钢筋间距应该和箍筋(拉筋)的选用综合考虑一般情况下,墙的钢筋为构造钢筋,不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。

应该填0.25%(或者0.20%)。

如果填了0.3%,实际配了0.25%,则造成边缘构件主筋配筋偏小。

墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。

规范规定的:剪力墙竖向和水平分布钢筋的配筋率,一、二、三级时均不应小于0.25%,四级和非抗震设计时均不应小于0.20%,此处的“配筋率”为水平截面全截面的配筋率,以200mm厚剪力墙为例,每米的配筋面积为:0.25% x 200 x 1000 = 500mm2,双排筋,再除以2,每侧配筋面积为250mm2,查配筋表,φ8@200配筋面积为251mm2,刚好满足配筋率要求。

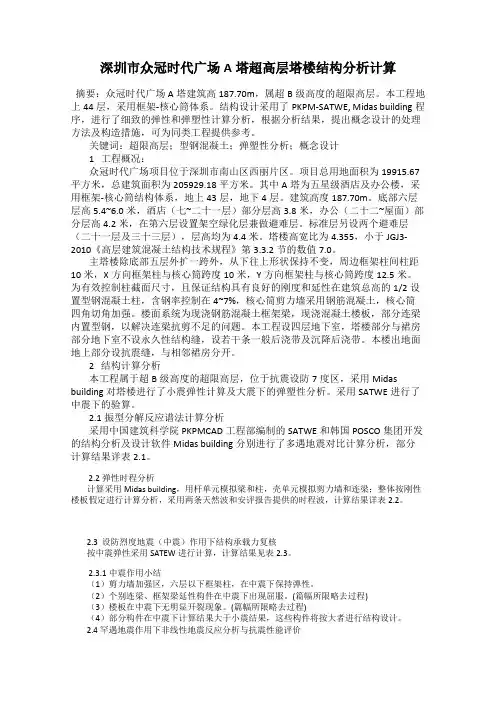

深圳市众冠时代广场A塔超高层塔楼结构分析计算

深圳市众冠时代广场A塔超高层塔楼结构分析计算

深圳市众冠时代广场A塔超高层塔楼结构分析计算摘要:众冠时代广场A塔建筑高187.70m,属超B级高度的超限高层。

本工程地上44层,采用框架-核心筒体系。

结构设计采用了PKPM-SATWE, Midas building程序,进行了细致的弹性和弹塑性计算分析,根据分析结果,提出概念设计的处理方法及构造措施,可为同类工程提供参考。

关键词:超限高层;型钢混凝土;弹塑性分析;概念设计1 工程概况:众冠时代广场项目位于深圳市南山区西丽片区。

项目总用地面积为19915.67平方米,总建筑面积为205929.18平方米。

其中A塔为五星级酒店及办公楼,采用框架-核心筒结构体系,地上43层,地下4层。

建筑高度187.70m。

底部六层层高5.4~6.0米,酒店(七~二十一层)部分层高3.8米,办公(二十二~屋面)部分层高4.2米,在第六层设置架空绿化层兼做避难层。

标准层另设两个避难层(二十一层及三十三层),层高均为4.4米。

塔楼高宽比为4.355,小于JGJ3-2010《高层建筑混凝土结构技术规程》第3.3.2节的数值7.0。

主塔楼除底部五层外扩一跨外,从下往上形状保持不变,周边框架柱间柱距10米,X方向框架柱与核心筒跨度10米,Y方向框架柱与核心筒跨度12.5米。

为有效控制柱截面尺寸,且保证结构具有良好的刚度和延性在建筑总高的1/2设置型钢混凝土柱,含钢率控制在4~7%,核心筒剪力墙采用钢筋混凝土,核心筒四角切角加强。

楼面系统为现浇钢筋混凝土框架梁,现浇混凝土楼板,部分连梁内置型钢,以解决连梁抗剪不足的问题。

本工程设四层地下室,塔楼部分与裙房部分地下室不设永久性结构缝,设若干条一般后浇带及沉降后浇带。

本楼出地面地上部分设抗震缝,与相邻裙房分开。

2 结构计算分析本工程属于超B级高度的超限高层,位于抗震设防7度区,采用Midas building对塔楼进行了小震弹性计算及大震下的弹塑性分析。

采用SATWE进行了中震下的验算。

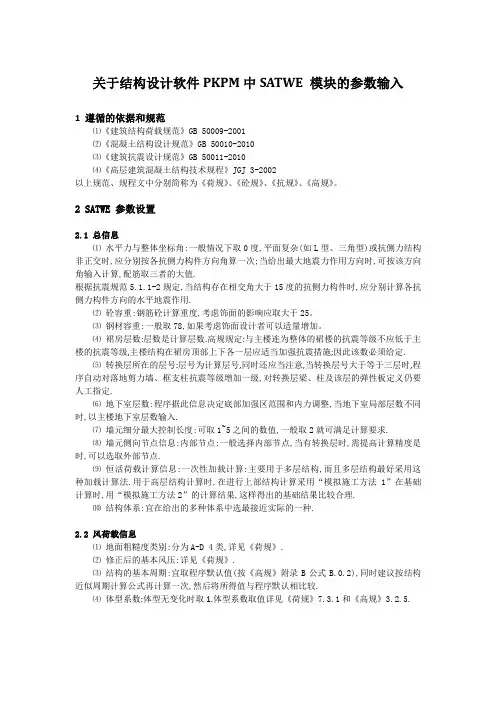

结构设计软件PKPM中SATWE 模块的参数输入详解

结构设计软件PKPM中SATWE 模块的参数输入详解

关于结构设计软件PKPM中SATWE 模块的参数输入1 遵循的依据和规范⑴《建筑结构荷载规范》GB 50009-2001⑵《混凝土结构设计规范》GB 50010-2010⑶《建筑抗震设计规范》GB 50011-2010⑷《高层建筑混凝土结构技术规程》JGJ 3-2002以上规范、规程文中分别简称为《荷规》、《砼规》、《抗规》、《高规》。

2 SATWE 参数设置2.1 总信息⑴水平力与整体坐标角:一般情况下取0度,平面复杂(如L型、三角型)或抗侧力结构非正交时,应分别按各抗侧力构件方向角算一次;当给出最大地震力作用方向时,可按该方向角输入计算,配筋取三者的大值.根据抗震规范5.1.1-2规定,当结构存在相交角大于15度的抗侧力构件时,应分别计算各抗侧力构件方向的水平地震作用.⑵砼容重:钢筋砼计算重度,考虑饰面的影响应取大于25。

⑶钢材容重:一般取78,如果考虑饰面设计者可以适量增加。

⑷裙房层数:层数是计算层数.高规规定:与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级,主楼结构在裙房顶部上下各一层应适当加强抗震措施;因此该数必须给定.⑸转换层所在的层号:层号为计算层号,同时还应当注意,当转换层号大于等于三层时,程序自动对落地剪力墙、框支柱抗震等级增加一级,对转换层梁、柱及该层的弹性板定义仍要人工指定.⑹地下室层数:程序据此信息决定底部加强区范围和内力调整,当地下室局部层数不同时,以主楼地下室层数输入.⑺墙元细分最大控制长度:可取1~5之间的数值,一般取2就可满足计算要求.⑻墙元侧向节点信息:内部节点:一般选择内部节点,当有转换层时,需提高计算精度是时,可以选取外部节点.⑼恒活荷载计算信息:一次性加载计算:主要用于多层结构,而且多层结构最好采用这种加载计算法.用于高层结构计算时,在进行上部结构计算采用“模拟施工方法1”在基础计算时,用“模拟施工方法2”的计算结果,这样得出的基础结果比较合理.⑽结构体系:宜在给出的多种体系中选最接近实际的一种.2.2 风荷载信息⑴地面粗糙度类别:分为A-D 4类,详见《荷规》.⑵修正后的基本风压:详见《荷规》.⑶结构的基本周期:宜取程序默认值(按《高规》附录B公式B.0.2),同时建议按结构近似周期计算公式再计算一次,然后将所得值与程序默认相比较.⑷体型系数:体型无变化时取1.体型系数取值详见《荷规》7.3.1和《高规》3.2.5.2.3 地震信息⑴结构规则性信息:根据结构的规则性选取.⑵扭转耦联信息:建议总是采用,非耦联可作为补充验算.⑶偶然偏心:单向地震力计算时选“是”,多层规则结构可不考虑,详见《高规》3.3.3条,计算单向地震力,应考虑偶然偏心的影响.5%的偶然偏心,“是”从施工角度考虑的.⑷计算振型个数:详见《抗规》5.2.2条、5.2.3条;《高规》5.1.13条.2.4 活荷信息⑴柱、墙设计时活荷载:PM和基础计算模块中只能折减一次,此处建议不折减.相关规定详见《荷规》4.1.2条.⑵考虑活荷不利布置的层数:多层应取全部楼层,高层宜取全部楼层.详见《高规》5.1.8条.2.5 调整信息⑴梁刚度增大系数:装配式楼板取1.0;现浇楼板取值1.3~2.0,一般取2.0.详见《高规》5.2.2条.⑵梁端弯矩调幅系数:现浇框架梁0.8~0.9,装配整体式框架梁0.7~0.8.详见《高规》5.2.3条.⑶梁设计弯矩增大系数:放大梁跨中弯矩,取值 1.0~1.3;已考虑活荷不利布置时,宜取1.0.⑷连梁刚度折减系数:一般工程取0.7,位移由风载控制时取≥0.8.详见《抗规》5.2.1条.⑸梁扭矩折减系数:现浇楼板(刚性假定)取值0.4~1.0,一般取0.4;现浇楼板(弹性楼板)取1.0;详见《高规》5.2.4条.⑹全楼地震力放大系数:用于调整抗震安全度,取值0.85~1.50,一般取1.0.⑺ 0.2Q O调整起始层号:用于框剪(抗震设计时),纯框填0.详见《抗规》6.2.13条1款;《高规》8.1.4条.⑻ 0.2Q O调整终止层号:用于框剪(抗震设计时),纯框填0;详见《抗规》6.2.13条1款;《高规》8.1.4条.⑼顶塔楼内力放大起算层号:按突出屋面部分最低层号填写,无顶塔楼填0.⑽顶塔楼内力放大:计算振型数为9~15及以上时,宜取1.0(不调整);计算振型数为3时,取1.5.⑾九度结构及一级框架梁柱超配筋系数:取1.15,详见《抗规》6.2.4条.⑿是否按抗震规范5.2.5调整楼层地震力:用于调整剪重比,详见《抗规》5.2.5条.⒀是否调整与框支柱相连的梁内力:一般不调整,详见《高规》10.2.7条.⒁剪力墙加强区超算层号:详见《抗规》6.1.10条; 《高规》7.1.9条.⒂强制指定的薄弱层个数:强制指定时选用,否则填0,详见《抗规》5.5.2条,《高规》4.6.4条.2.6 设计信息⑴结构重要性系数:详见《砼规》3.2.1条,3.2.2条.及《余热发电规范》⑵柱计算长度计算原则:一般按有侧移来计算.⑶梁柱重叠部分简化:详见《高规》5.3.4条.⑷是否考虑P-Delt效应:据有关分析结果,7度以上抗震设防的建筑,风荷载起位移控制作用,可不考虑P-Delt效应.⑸是否按砼规范(7.3.11-3)计算砼柱计算长度系数:一般工程选【是】,详见《砼规》7.3.11条3款.2.7 配筋信息此项的选项所参考的规范比较集中,详见《砼规》4.2.1条,4.2.3条及表4.2.3-1.2.8 荷载组合此项标签内的选项所参考的规范相对比较集中,详见下表:分项系数荷载类型适用条文恒荷载《荷规》3.2.5活荷载《荷规》3.2.5风荷载《荷规》3.2.5水平地震力《抗规》5.1.1、5.4.1竖向地震力《抗规》5.1.1、5.4.1特殊荷载《荷规》3.2.5组合系数荷载类型适用条文活荷载《荷规》4.1.1风荷载《荷规》7.1.4参考文献:PKPM使用手册。

PKPM软件中钢筋混凝土结构设计的参数设置

PKPM软件中钢筋混凝土结构设计的参数设置

PKPM软件中钢筋混凝土结构设计的参数设置PKPM软件广泛应用于土建工程,作为设计人员不应满足于会用该软件来计算和辅助绘图,而应弄清楚重要参数的含义。

在计算模型和荷载输入正确的情况下,关键参数的错误会导致结果错误,参数的正确设置具有更重要的意义。

下面是我结合规范谈谈在实际工作中易忽略的参数如何设置,以供设计人员参考和交流。

一、合理使用软件目前,PKPM程序拥有的空间计算程序有三个,即TAT、SATWE、PMSAP。

1、TAT它是一个空间杆件程序,对柱、墙、梁都是采用杆件模型来模拟的,特殊的就是剪力墙是采用薄壁柱原理来计算的。

因此,在用TAT程序计算框剪结构、剪力墙结构等含钢筋混凝土剪力墙的结构都要对剪力墙的洞口、节点做合理的简化,有点让实际工程来适应我们的计算程序的味道。

当然,在作结构方案时,对结构作这样的调整对建筑结构方案的简洁、合理有很大的好处。

它的楼盖是作为平面内无限刚、平面外刚度为零的假设。

在新版的TAT程序中,允许增设弹性节点,这种弹性节点允许在楼层平面内有相对位移,且能承担相应的水平力。

增加了这种弹性节点来加大TAT程序的适用范围,使得TAT程序可以计算空旷、错层结构。

2、SATWE空间组合结构有限元程序,与TAT的区别在于墙和楼板的模型不同。

SATWE对剪力墙采用的是在壳元的基础上凝聚而成的墙元模型。

采用墙元模型,在我们的工程建摸中,就不需要象TAT程序那样做那么多的简化,只需要按实际情况输入即可。

对于楼盖,SATWE程序采用多种模式来模拟。

有刚性楼板和弹性楼板两种。

其中弹性楼板又分为弹性板6、弹性板3和弹性膜。

SATWE程序主要是在这两个方面与TAT程序不同。

3、PMSAP是一个结构分析通用程序。

当然,它是偏向于建筑的,但它是一个发展方向。

现在的比较著名的通用计算程序有:SAP84、SAP91、SAP2000、ANSYS、ETABS等程序,这些程序各有特长。

二、重要和易忽略的参数设置1、SATWE中的刚性板与弹性板刚性板------平面内刚度无限大,平面外刚度为零,通过梁刚度放大系数来变相的考虑楼板的平面外实际刚度。

pkpm结果

pkpm结果

高层设计的难点在于竖向承重构件(柱、剪力墙等)的合理布置,设计过程中控制的目标参数主要有如下七个:1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。

轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。

2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规3.3.13。

这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。

2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。

3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2,高规4.4.2;对于形成的薄弱层则按高规5.1.14予以加强。

刚度比不满足时的调整方法:1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。

2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。

PKPM结果分析限值规范要求和调整方法

PKPM结果分析限值规范要求和调整方法

剪重比(分析结果中“周期 振型 地震力”)
定义 规范 控制目的
刚重比(分析结果中“结构信息”)
结构任一楼层的水平地震剪力与该楼层及其以上各层总重力荷 结构的侧向刚度与重力荷载设计值之比 载代表值的比值(反映地震作用大小的重要指标) 《高规》P41-4.3.12:楼层的剪重比不应小于楼层最小地震剪 《高规》5.4.1和5.4.4条文说明 力系数λ ,对竖向不规则的结构,应乘1.15的增大系数 反映结构的刚柔程度,使得剪重比在合适的范围内,保证结构 控制风荷载或水平地震作用下,重力荷载产生的二阶效应不致 整体刚度的恰当 过大,从而引起建筑结构失稳而倒塌
规范
控制目的 结构扭转:限制结构平面布置不规则性,避免产生过大偏心而导致结构产生较大的扭转效应。
期望结果 调整扭转效应,减少结构钢心和形心的偏心距 整体措施 查看变形图,寻找需要加强的部位,也可查找位移最大节点,加强该节点构件刚度,对位移最小节点削弱其强度
调整方法 具体措施
参考地震作用下结构的变形,观察结构变形方向,确定①同时加强X和Y向构件刚度②加强X或Y向刚度③加强角部刚 度④加强周边刚度⑤可相应调整梁尺寸(减小梁厚,增大梁高)
位移比(分析结果中“结构位移”)
定义
楼层的最大弹性水平位移(或层间位移)与楼层两端弹性水平位移(层间位移)平均值的比值 《高规》P12-3.4.5:在考虑偶然偏心影响的规定水平地震力作用下,楼层竖向构件最大的水平位移和层间位移,A级高度高层 建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.5倍;B级高度高层建筑、超过A级高度的混合结构及本规程第 10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍,不应大于该楼层平均值的1.4倍
1、SATWE计算时需考虑偶然偏心,不考虑双向地震,宜勾选“强制采用刚性楼板假定” 注意问题 2、由于位移比是在刚性楼板假定下计算的,最大位移比往往出现在结构的四角部位,因此应调整结构外围对应位 置抗侧力构件的刚度;同时在设计中,应在结构措施上对楼板的刚度予以保证。

pkpm结构设计参数经典

pkpm结构设计参数经典

PKPM结构设计参数本文介绍PKPM计算软件TAT, SATWE和PMSAP的新、旧规范版本之间的变化,这同时也是新旧规范(抗震规范、高层规程、荷载规范、混凝土规范〉的条文变化。

1,.风荷载风压标准值计算公式为:WK= 3 z u s u Z肌共I21 : 3 z=l+ & v 4)z/ uz在新规范中,基本风压Wo略有提高,而建筑的风压高度变化系数U E、脉动增大系数"» 影响系数u都存在减小的情况。

所以,按新规范计算的风压标准值可能比89规范大,也可能比89规范小。

具体的变化包括下面几条:1)、基本风压::新的荷载规范将风荷载基本值的重现期由原来的30年一遇改为50年一遇:新高规3. 2. 2条规定:对于B级高度的高层建筑或特别重要的高层建筑,应按100年一遇的风压值采用。

2)、地面粗糙度类别:由原来的A、B、C类,改为A、B、C、D类。

C类是指有密集建筑群的城市市区;D类为有密集建筑群,且房屋较高的城市市区。

3)、凤压高度变化系数:A、B、C类对应的风压高度变化系数略有调整。

新增加的D类对应的风压高度变化系数最小,比C类小20%到50%4)、脉动增大系数:A、B、C类对应的脉动增大系数略有调整。

新增加的D类对应脉动增大系数比89规范小,约小5%到10%。

与结构的材料和形式有关。

5)、脉动影晌系数:在89高规中,脉动影响系数仅与地面粗糙度类别有关,对应A、B、C类的脉动影响系数分别为,0. 48、0. 53和0. 63o在新规范中,脉动影响系数不仅与地面粗糙度类别有关,而且还与建筑的高宽比和总高度有关,其数值都小于89高规。

如C类、高度为50m、高宽比为3的建筑,u =0. 46,比89高规小28%,若为D类,则小37%o6)、结构的基本周期:脉动增大系数&与结构的基本周期有关(WoT12) o结构的基本周期可采用结构力学方法计算,对于比较规则的结构,也可以采用近似方法计算:框架结构T=(0. 08-1. 00)N:框剪结构、框筒结构T=(0. 06-0. 08)N:剪力墙结构、筒中筒结构T=(0. 05-0. 06)No其中N为结构层数。
