气体保护焊作业指导书
二氧化碳气体保护焊作业指导书39517
二氧化碳气体保护焊作业指导书1,目的和范围本指导书规定了结构钢的二氧化碳气体保护半自动焊，混合气体保护半自动焊和药芯焊丝半自动电弧焊的工艺及操作应遵守的规则。
本指导书适用于一般机械及钢结构产品的二氧化碳气体保护半自动焊，混合气体保护半自动焊和药芯焊丝半自动电弧焊。
2，引用相关文件GB/3375-94焊接术语GB985-88气焊，手工电弧焊及气体保护焊，焊缝坡口的基本形式与尺寸。
WI0903-02钢结构手工电弧焊。
3，技术要求3．1焊工焊工须经二氧化碳气体保护焊理论学习和实践培训，经考核并取得相应的合格证书，方可从事有关焊接工作。
3．2焊接材料3．2．1焊丝3．2．1．1焊丝应符合《二氧化碳气体保护焊用钢焊丝》的规定，并有制造厂的质量证明书或合格证。
3．2．1．3应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊丝。
3．2．1．3为提高熔敷速度，减少飞溅率，提高抗风能力；可选用药芯焊丝。
3．2．1．4常用焊丝牌号为H08MnSi，H08Mn2Si，H08Mn2SiA。
其中H08MnSi用于400MPa级结构钢件，H08Mn2Si及H08Mn2SiA用于500Mpa级结构件。
H08Mn2SiA含S，P量比H08Mn2Si控制严，可用于要求更高的构件。
常用焊丝的化学成份见表1，熔敷金属力学性能见表2。
表11表23．2．1．5常用焊丝直径规格有0.6,0.8,1.0,1.2,1.6mm 等。
3．2．1．6焊丝按表面状态分为镀铜和未镀铜。
常用镀铜焊丝，代号为DT 。
焊丝按交货状态分为捆（盘）状和缠轴，常用缠轴，代号为CZ 。
3．2．1．7镀铜焊丝的最大含铜量不得超过0.5?,焊丝表面应光洁无油污，无锈蚀以及无肉眼所能见到的镀层脱落。
3．2．1．8缠轴焊丝重量一般每轴为15～20kg 。
3．2．1．9焊丝质量保证期，从出厂日标起，一般为半年。
3．2．1．10气保护药芯焊丝分类情况见表3，表4。
按保护气体分，二氧化碳保护和自保护。
CO2焊机作业指导书
管控状态 1. 目的： 为了使作业人员正确地操作该设备，生产出合格的产品。 2. 适用范围： 适用于公司CO2焊机操作与保养。 3. 内容： 受 控 版本/版次 A/0 编 制
页码
1/3
文件编号 审 核
发布日期 批 准
CO2气体保护焊是以CO2作为保护气体，依靠焊丝和焊件之间产生电弧来熔化金属的一种熔化极焊接方法。焊接CO2气体是由钢瓶装的液态 CO2气体气化后提供使用，每瓶可装25kg液态CO2，CO2气体保护焊适用于低碳钢，合成钢等材料的焊接。 4.作业的要求 4.1 先给CO2焊机装上作业用的二氧化碳气体，压力表调至相应的压力点，检查气管是否有破损现象。 4.2 开机： 4.2.1接通焊机电源，检查机器是否有异常，和焊机是否配装有焊丝（规格为0.8mm）,为正确时电源指示灯亮，此时焊机就开始工作。 4.3 调整保护气体的气压及流量： 4.3.1 打开CO2气瓶阀门（逆时针为开），检查钢瓶内气体余量（在使用CO2气体时，不能将钢瓶内CO2全部用完，一般要求瓶内气体余量 不小于1kg/cm2，如不足1kg/cm2就应更换）。根据焊接工艺要求调流量阀至气压3kg/cm2，调流量至13-16L/min 。 4.4 作业前设备工作性能检查： 4.4.1 焊枪主体与送丝导管连接处螺帽是否松动，火咀与导管接头是否拧紧，焊丝在火咀内前进时间隙是否很大，这些都将影响焊接质 量，在检查的同时还应清理导管和火咀上的焊渣。 4.5 电流电压的调节： 4.5.1 焊机总共四个旋钮，分别是电流粗调整、电流微调整、电压的粗调整、电压的微调节。焊接前根据焊件厚度将电压调节至设定值上， 然后调节电流，焊丝的熔接快慢（电压）与速度（电流）的调整应成正比例的。焊接时伴有悦耳的焊接声音，会产生少量的飞溅物， 溶解物应光滑、平整、结构牢固，此时焊接电流、电压是调整在最佳状态下。如果，电流、电压调整的过大或过小就会产生焊件烧 穿，火咀堵塞，焊接物附在焊件表面，焊接不牢固等现象。
气体保护焊作业指导书
0. 总则普及推广CO气体保护焊，使CO气体保护焊操作规范化，有效控制CO气体保护焊的焊接质量。
本作业指导书用于指导钢结构制造低碳钢和低合金钢CO焊接。
1. 定义1.1 CO气体保护焊是以C◎作为保护气体，依靠焊丝与焊件之间产生的电弧来熔化金属的一种熔化极气电焊。
1.2 CO气体保护焊的基本原理（见图1）焊丝由送丝机构通过软管经导电嘴送出，而CO气体从喷嘴内以一定的流量喷出，这样当焊丝与焊件接触引燃电弧后，连续给送的焊丝末端和熔池被CO气体层流所保护，防止空气对熔化金属的有害作用，从而保证获得高质量的焊缝。
2. 工作程序（图2）2.1 施工前的准备工作2.1.1 人员准备：a. 车间技术负责人在施工前对电焊班组长进行技术交底并填写交底记录卡；b. 各班组长施工前对本组组员进行技术交底；c. 焊工应经过考试并取得合格证后方可从事焊接工作，合格证应注明施焊条件、有效期限。
焊工停焊时间超过六个月应重新考核。
2.1.2 焊机CO 2焊机主要由焊接电源、自动和半自动焊枪、焊丝给送机构、供气系统以及控制系统等部分组成。
常用焊机有NBC-200 NBG300、NBG1-500、NZC-500 NZ&500，其主要技术数据见表1。
常用CO焊机的主要技术数据表1注：N—明弧焊机 B —半自动Z —自动2.1.3 焊材a. CO2气体焊接用CO气体是由钢瓶装的液态CO汽化而来，容量为40公升的标准瓶可以灌入25 公斤的液态CO,满瓶压力约为50 —70公斤/厘米2。
焊接用CO气体纯度一般要求不低于99.5 %。
新灌气瓶使用前应倒立静置1—2小时，然后打开阀门，把沉积在下部的自由状态的水排出。
经放水处理后的气瓶，在使用前先放气2—3分钟。
瓶中气压降到10个大气压时，不再使用。
b. 焊丝为保证焊缝具有较高的机械性能和消除气孔的产生，必须采用含有足够脱氧元素的高硅、高锰型合金焊丝。
表2为CO气体保护焊常用焊丝的化学成分及用途。
CO2气体保护焊作业指导书
CO2气体保护焊作业指导书1、范围本作业指导书适用于δS≤345Mpa得钢材得CO2气体保护焊。
有特殊要求得材料及特殊要求得接头开式需按相应得经工艺评定合格得焊接规范进行。
2、规范性引用文件下列文件中得条款,通过本标准中引用而成为本标准得条款。
心就是注日期得引用文件,其随后所有得修改单(不包括勘误得内容)或修订版均不适合用于本标准。
然而,鼓励根据本标准达成协议得各方确定就是否可使用这些文件得最新版本。
凡就是不注日期得引用文件,其最新版本适用于本标准。
GB/T8110 气体保护电弧焊用碳钢低合金钢焊丝GB/T700 碳素结构钢GB/1591 低合金高强度结构钢Q/T19 二氧化碳气体纯度进厂检验规定3、要求3、1 担任CO2气体保护焊得焊工,必须经厂焊工考试委员会考试,并取得相应资格证书后,方能从事相应得焊接工作。
3、2 焊接用得CO2气体保护焊机(NB-315B,NB-500等型号),必须各项功能正常,能满足施焊得各项工艺要求。
3、3 焊接用得CO2气体纯度要求为不小于99、5%,应按Q/CJ419规定检验。
在施焊过程中若体内压力降至1Mpa(20kgf/cm2)时应更换气瓶。
3、4 焊接时宜在室内进行,环境温度对材质Q235B不得低于0℃,Q345B不得低于5℃,环境风力不得超过三级。
3、5 本作业指导书中各种接头用得焊丝牌号均为H08Ms2SiA,应按GB、T8110规定验收,直径为Φ1、2mm。
3、6 所使用得钢材应符合GB/T700及GB/T1591标准得规定。
3、7 干伸长度:焊丝从导电咀到工件得距离。
当焊接电流小于300A时,干伸长度L为(10～15)倍焊丝直径。
当焊接电流大于300A时,干伸长度L为(10～15)+5倍焊丝直径。
3、8 焊接电流与焊接电压应相匹配,以保证电弧长度得稳定。
3、9 焊接速度在焊接电流与焊接电压一定得情况下,焊接速度得选择应保证单位时间内给焊缝足够得热量。
C02焊接作业指导书
C02焊接作业指导书标题：CO2焊接作业指导书引言概述：CO2焊接是一种常用的金属焊接方法，适合于多种金属材料的焊接工艺。
为了确保焊接作业的质量和安全性，制定一份CO2焊接作业指导书是非常必要的。
本文将详细介绍CO2焊接作业指导书的内容和要点。
一、安全措施1.1 确保焊接环境通风良好，避免CO2气体积聚导致中毒。
1.2 穿戴适当的防护装备，包括焊接面罩、手套、防护服等。
1.3 确保焊接设备和电源路线安全可靠，避免发生电击事故。
二、焊接准备2.1 清洁焊接表面，确保焊接接头无油污、氧化物等杂质。
2.2 调整焊接电流、电压温和体流量，确保焊接参数符合要求。
2.3 准备好焊接材料和工具，包括焊丝、焊枪、焊接夹等。
三、焊接操作3.1 将焊接枪对准焊接接头，保持适当的焊接角度和速度。
3.2 均匀地施加焊接电流，确保焊缝的均匀性和质量。
3.3 注意观察焊接过程中的气泡、溅渣等现象，及时调整焊接参数。
四、焊后处理4.1 焊接完成后，将焊接接头进行打磨、清洁，确保焊缝平整光滑。
4.2 对焊接件进行质量检验，检查焊缝是否坚固、无裂纹等质量问题。
4.3 根据需要进行后续处理，如喷漆、热处理等，提高焊接件的表面质量和耐腐蚀性。
五、注意事项5.1 避免焊接过程中的火花飞溅，防止引起火灾事故。
5.2 注意焊接设备和工具的维护保养，确保其正常工作状态。
5.3 遵守相关的安全操作规程和标准，确保焊接作业的安全和质量。
结论：CO2焊接作业指导书是保障焊接作业质量和安全的重要工具，通过严格执行指导书中的要点和措施，可以有效避免焊接过程中的安全事故和质量问题。
希翼本文的内容可以为CO2焊接作业提供一定的指导和参考。
气焊焊接作业指导书

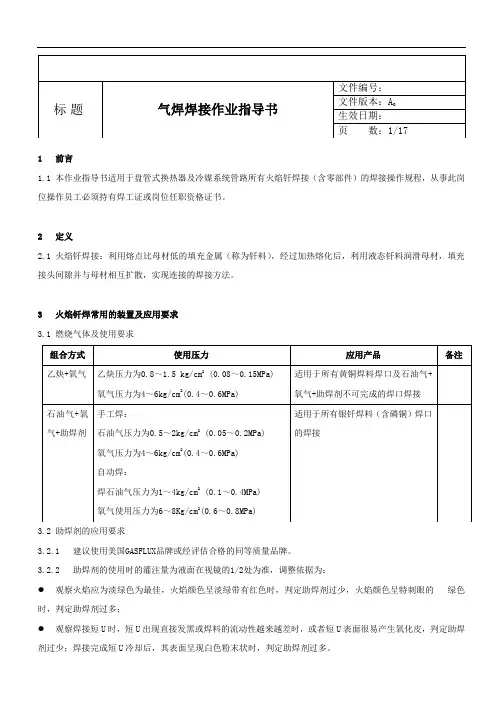

1前言1.1本作业指导书适用于盘管式换热器及冷媒系统管路所有火焰钎焊接（含零部件）的焊接操作规程，从事此岗位操作员工必须持有焊工证或岗位任职资格证书。
2定义2.1火焰钎焊接：利用熔点比母材低的填充金属（称为钎料），经过加热熔化后，利用液态钎料润滑母材，填充接头间隙并与母材相互扩散，实现连接的焊接方法。
3火焰钎焊常用的装置及应用要求3.1燃烧气体及使用要求3.2助焊剂的应用要求3.2.1建议使用美国GASFLUX品牌或经评估合格的同等质量品牌。
3.2.2助焊剂的使用时的灌注量为液面在视镜的1/2处为准，调整依据为：●观察火焰应为淡绿色为最佳，火焰颜色呈淡绿带有红色时，判定助焊剂过少，火焰颜色呈特刺眼的绿色时，判定助焊剂过多；●观察焊接短U时，短U出现直接发黑或焊料的流动性越来越差时，或者短U表面很易产生氧化皮，判定助焊剂过少；焊接完成短U冷却后，其表面呈现白色粉末状时，判定助焊剂过多。
3.3焊粉的应用要求3.3.1建议使用以下品牌或经评估合格的同等质量品牌。
●黄铜焊粉：美国HARRIS WELCO品牌或上海斯米克品牌。
●紫铜焊粉：英国JM品牌。
3.3.2焊粉使用要求●当施焊时焊口外出现有较多杂质导致焊料流动性不好，应适量加焊粉进行排除杂质，避免焊口形成砂眼。
●当焊料流动性和附着性满足焊接要求时可不加焊粉。
3.4焊料分类及应用要求3.4.1建议使用中山乐华、广东志高品牌或经评估合格的同等质量品牌的焊料4焊接前焊件工艺制作要求4.1汇管制作工艺制作要求4.1.1汇管焊接处不能有油污及锈渍，加工铁汇管时应对每个焊口及焊料覆盖的区域用进行打磨处理。
4.1.2汇管所有焊接孔加工后必需对每个孔进行去毛刺，并对焊口侧圆孔倒角。
4.1.3焊接汇管前必须除去汇管内残余的铜屑，确保汇管无铜屑后方能焊接。
汇管焊接后必须敲汇管两端，看汇管内是否有残留焊渣，如有必须把焊渣去除，并用压缩空气吹扫干净氧化皮、焊粉等杂质.4.2盘管焊口接管清洁处理4.2.1用干燥压缩空气将盘管铜管内的杂质吹扫干净，对于有油渍的管口可用清洗剂清洗，然后再用干燥压缩空气吹干。
气体保护焊作业指导书
0. 总则普及推广CO 2气体保护焊，使CO 2气体保护焊操作规范化，有效控制CO 2气体保护焊的焊接质量。
本作业指导书用于指导钢结构制造低碳钢和低合金钢CO 2焊接。
1. 定义CO 2气体保护焊是以CO 2作为保护气体，依靠焊丝与焊件之间产生的电弧来熔化金属的一种熔化极气电焊。
CO 2气体保护焊的基本原理（见图1） 焊丝由送丝机构通过软管经导电嘴送出，而CO 2气体从喷嘴内以一定的流量喷出，这样当焊丝与焊件接触引燃电弧后，连续给送的焊丝末端和熔池被CO 2气体层流所保护，防止空气对熔化金属的有害作用，从而保证获得高质量的焊缝。
2.工作程序 （图2）施工前的准备工作 2.1.1 人员准备：a. 车间技术负责人在施工前对电焊班组长进行技术交底并填写交底记录卡；b. 各班组长施工前对本组组员进行技术交底；c. 焊工应经过考试并取得合格证后方可从事焊接工作，合格证应注明施焊条件、有效期限。
焊工停焊时间超过六个月应重新考核。
2.1.2 焊机CO 2焊机主要由焊接电源、自动和半自动焊枪、焊丝给送机构、供气系统以及控制系统等部分组成。
常用焊机有NBC-200、NBC 1-300、NBC 1-1-500、NZC-500、NZC 3-500，其主要技术数据见表1。
常用CO2焊机的主要技术数据表12.1.3 焊材a. CO2气体焊接用CO2气体是由钢瓶装的液态CO2汽化而来，容量为40公升的标准瓶可以灌入25公斤的液态CO2，满瓶压力约为50－70公斤/厘米2。
焊接用CO2气体纯度一般要求不低于％。
新灌气瓶使用前应倒立静置1－2小时，然后打开阀门，把沉积在下部的自由状态的水排出。
经放水处理后的气瓶，在使用前先放气2－3分钟。
瓶中气压降到10个大气压时，不再使用。
b. 焊丝为保证焊缝具有较高的机械性能和消除气孔的产生，必须采用含有足够脱氧元素的高硅、高锰型合金焊丝。
表2为CO2气体保护焊常用焊丝的化学成分及用途。
焊接作业指导书
焊接作业指导书一、总则1、焊工资格1.1.1 参与焊接旳焊工必须通过专业技术培训，上岗旳焊工应按焊接种类（埋弧自动焊、气体保护焊和手工焊）和不一样旳焊接位置（平焊、立焊和仰焊）分别进行考试。
考试合格发给合格证书。
焊工须持证上岗，不得超越资格证规定旳范围和有效期进行焊接作业。
1.1.2 上岗旳焊工必须通过技术交底，熟悉所承担旳工艺规定。
2、焊接材料1.2.1 焊接材料旳储存温度应在5℃以上，相对湿度不超过60%。
当班未使用完旳焊丝应回收，不得外露寄存过夜。
1.2.2 所有焊接材料必须经复检合格后方能使用。
1.2.3 J507Ni焊条须经350℃烘焙1小时后方可使用，SJ101q 焊剂须经300~350℃烘焙1~2小时后使用。
1.2.4 焊剂中不容许混入熔渣和赃物。
反复使用旳焊剂不不小于60目旳细粉粒旳量不得超过总量旳5%。
1.2.5 采用气体保护焊应满足防风、防雨条件，CO2 气体保护焊采用旳CO2 气体纯度应不低于99.5%，使用前须经倒置放水处理。
3、焊接环境1.3.1 焊接区域必须防风、防雨，否则须加设防风、雨设施或停止施焊。
1.3.2 焊接施工环境温度不得低于5℃，环境相对湿度不旳高于80%，否则采用火焰烘烤或其他必要旳工艺措施除湿。
4、接头准备1.4.1 焊接前应认真清理焊缝区域，不得有水、锈、氧化皮、油污、油漆或其他杂物，清除范围见下图所示。
（）对接接头1.4.2 加工不整洁旳坡口规定打磨光顺，不得有大旳凸起和凹陷。
1.4.3 焊接前应检查并确认所使用旳设备工作状态正常，仪表器具良好、齐全可靠，方可施焊。
1.4.4 所有使用埋弧自动焊焊接旳焊缝两端均应设引、熄弧板，所有引、熄弧板旳材质、板厚和坡口形式都必须与正式杆件相似，且应不不不小于100mm、宽80mm。
1.4.5 对接焊前对板件组装错边应认真检查：板厚＜25mm 时，错变不得不小于0.5mm；板厚≥25mm时，错边不得不小于1.0mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化碳气体保护焊作业指导书1围本指导书适用于本公司钢结构产品的气体半自动焊。
2引用相关文件GB/3375 焊接术语GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝GB 985 气焊、手工电弧焊及气体保护焊、焊缝坡口的基本形式与尺寸HG/T2537 焊接用二氧化碳JGJ 81 建筑钢结构焊接技术规程DL/T 868 焊接工艺评定规程3技术要求3.1 焊工焊工须经气体保护焊理论学习和实践培训，经考核并取得相应项目的合格证书，方可从事有关焊接工作。
特殊工程的焊接人员应取得相关工程要求的资质证书。
3.2 焊接材料3.2.1焊丝3.2.1.1焊丝应符合《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）的规定，并有制造厂商的质量证明书和产品合格证。
3.2.1.2应根据母材的化学成分和对焊接接头的机械性能的要求，合理选用焊材。
3.2.1.3本公司常用焊丝牌号为ER50-6，此外特殊材料焊接时应按照《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110）选择相应的焊丝。
ER50-6焊丝的化学成份见表13.2.1.4本公司所用焊丝直径规格为1.2mm。
3.2.1.5焊丝按表面状态，常用镀铜焊丝，焊丝以焊丝盘状态。
3.2.1.6焊丝表面应光洁无油污、无锈蚀以及无肉眼所能见到的镀层脱落。
3.2.1.7焊丝盘焊丝重量为20kg。
3.2.1.8焊材供应商的更改必须经总工程师同意。
3.2.2 保护气体3.2.2.1混合气体的配比应符合规定的要求，质量稳定。
常用的混合气体：Ar(80～85%)+CO2 (20～15%)。
3.3焊接设备的使用3.3.1选择焊接电源形式气体保护焊使用电源均为直流电源。
3.3.2焊机的设备容量及电流调节围焊机额定电流为350A、500A。
焊机的电流调节围，应选择在焊机的额定焊接电流调节。
3.4 焊接工艺3.4.1焊前准备3.4.1.1焊缝坡口的基本形式与尺寸，可按JGJ81选用。
全焊透时，坡口尺寸见表2；部分焊透时，坡口尺寸见表3。
如果工程另有加工说明，坡口应按加工说明加工。
表23.4.1.2全焊透时坡口及坡口周围15～20mm围必须保持清洁，不得有影响焊接质量的铁锈、油污、水和涂料等异物。
3.4.1.3焊接区域的风速应限制在1米/秒以下，否则应采用挡风装置。
3.4.2焊接参数3.4.2.1焊丝直径焊丝直径的选择，主要是以焊件厚度、焊接位置和生产率的要求为依据。
本公司焊接件多为中厚板焊接件，选用焊丝直径1.2mm。
3.4.2.2焊件极性本公司采用直流反接：即焊件接电源负极，焊丝接电源正极。
3.4.2.3焊丝伸出长度d)焊丝直径1.2mm时，焊丝伸出长度为8～15mm。
3.4.2.4焊接电流a)在保证母材焊透又不致烧穿的原则下，应根据母材厚度，接头形式焊接位置及焊丝直径正确选用焊接电流。
b)焊接电流是确定熔深的主要因素。
随着电流的增加，熔深和熔敷速度都要增加，熔宽也略有增加。
c)焊接电流越大，送丝速度越快，基本上是正比关系。
d)焊接电流过大时，会造成熔池过大，焊缝成形恶化。
e)焊接件厚度越大熔深越大，焊接电流也越大，焊接件板厚相同时焊接电流还与焊接时层道有关，具体焊接电流选择见：表4角接焊不同板厚的电流选择、表4对接焊时不同板厚的电流选择。
3.4.2.5电弧电压a)为获得良好的工艺性能，应选择最佳的电弧电压，该值是一个很窄的电压区间，最佳的电弧电压与电流的大小，焊接位置、电缆长度、设备等因素有关。
电压的选用可参见表5角接焊电流与电压的匹配、表6对接焊电流与电压的匹配。
实际情况应以焊接工艺评定来确定。
b)随电弧电压的增加，熔宽明显增加，而余高和熔深略有减少，焊缝机械性能有所降低。
c)电弧电压过高，会产生焊缝气孔和增加飞溅，且容易产生飞溅。
电弧电压过低，焊丝将插入熔池，电弧不稳，影响焊缝的熔合程度。
3.4.2.6焊接速度a)焊接速度过高，会破坏气体保护效果，焊缝成形不良，焊缝冷却过快，导致降低焊缝塑性，韧性。
焊接速度过低易使焊缝烧穿，形成粗大焊缝组织。
b)半自动焊接时，焊接速度一般不超过300mm/min。
3.4.2.7气体流量a)气体流量直接影响气体保护效果。
气体流量过小时，焊缝易产生气孔等缺陷。
气体流量过大时，不仅浪费气体，而且焊缝由于氧化性增强而形成氧化皮，降低焊缝质量。
b)气体流量应根据焊接电流，焊接速度，焊丝伸出长度，喷嘴直径，焊接位置等因素考虑。
当焊接电流越大，焊接速度越快，焊丝伸出长度较长，喷嘴直径增大，室外焊接及仰焊位置时，应采用较大的气体流量。
c)焊丝直径为1.2mm时，气体流量一般为10～15 L/min。
3.5操作技术二氧化碳气体保护焊的操作技术与手工电弧焊相似，且比手工电弧焊容易掌握。
3.5.1平焊按焊枪运动方向分右焊法和左焊法二种。
右焊法时熔池保护良好，热量利用充分，焊缝外形较饱满；但右焊法时不易观察焊接方向，易偏焊。
左焊法时，电弧对母材有预热作用，熔宽增加，焊缝形成较平，改善焊缝形成，且能看清焊接方向，不易焊偏。
因而，一般常用左焊法焊接。
水平对接焊时，焊枪倾角约为10°～15A开尖角处1～2毫米，这样能获得等焊脚的焊缝，且不易形成咬边（垂直板）和焊瘤（水平板）。
3.5.2水平旋转管的焊接关键是焊枪位置直接影响焊缝成形。
在焊厚壁管时，焊枪应在管子上部，并与管子旋转方向相反位移一段距离L。
L的大小对焊缝成形有明显的影响。
焊接薄壁管时，焊枪应放在时钟9点的位置。
3.5.3引弧一般都采用直接短路引弧。
如果焊丝与焊件接触太紧或接触不良都会引起焊丝成段爆炸。
因此，一般在引弧前焊丝端头与焊件保持2～3毫米的距离，并要注意剪掉丝端头的球状焊丝。
3.5.4收弧收弧时须填满弧坑，焊枪在收弧处稍停片刻，继续送气保护；不应立即抬起焊枪，否则容易产生弧坑和形成气孔。
3.6混合气体的影响3.6.1对飞溅的影响CO2+Ar混合气体中，随着Ar气体比例的增加，飞溅率减少。
3.6.2对焊缝成形的影响CO2+Ar混合气体中，随着CO2含量的增加，熔深也相应增加。
50%Ar+50%CO2的混合气体可以得到较大的溶深和较小的飞溅，常用于短路过渡的焊接。
80%Ar+20%CO2的混合比时，具有最宽的焊接规和最好的焊缝成形。
3.6.3对焊缝机械性能的影响CO2+Ar混合气体中，随着CO2气体含量的增加，其氧化性能增强，使焊缝强度和冲击韧性都降低。
3.7焊接检验3.7.1焊后须对焊缝进行焊接质量检验。
A）焊接人员在完成焊接过程后应当按照产品技术要求进行自检B）质检人员进行专检；C）对不合格产品应进行补焊处理。
3.7.2焊缝质量的检验项目，检验要求及合格等级，由产品技术要求确定。
3.7.3对不合格的焊接接头，允许返修。
在返修焊前须将焊接缺陷彻底清除。
为保证产品质量，应按产品质量要求，限制返修次数，一般不超过2次。
3.7.4常见焊接缺陷的产生原因3.7.4.1气孔A）工件有油，锈及水分。
B）气体保护不良：气体流量低，喷咀堵塞，较大的风，阀门冻结等。
C）气体纯度不够，或含水量过多。
3.7.4.2裂纹A）电流与电压配合不当，溶深过大。
B）母材含碳量过高。
C）多层焊第一道焊缝过小。
D）焊接顺序不当，工件应力较大。
E）工件有油，锈，水分。
F）气体含水量过多。
3.7.4.3夹渣A）小电流，低焊速。
B）多层焊时前道焊缝熔渣去除不净。
C）坡口左焊法时熔渣向前流。
D）焊枪摆动不恰当。
3.7.4.4飞溅A）电流与电压配合不当。
B）工件清理不良。
C）短路过渡时电感过大或过小。
D）气体含水量过多。
E）送丝不均匀。
F）导电咀磨损。
G）电流极性不对。
H）焊丝伸出长度太长。
3.7.4.5咬边A）焊枪位置不合适，运条不当。
B）电流过大，弧长太长，焊速过快。
3.7.4.6焊缝成形欠佳A）电流与电压配合不当。
B）导电嘴磨损严重，引起电弧摆动。
C）焊丝校直欠佳。
D）焊丝伸出长度过长。
E）送丝不均匀。
3.8焊接安全3.8.1电焊机必须装有独立的专用电源开关，其容量应符合要求。
禁止多台焊机共用一个电源开关。
3.8.2工作完毕或临时离开工作场地时，必须及时切断焊机电源。
3.8.3气瓶应坚立固定，防止倾倒，防止气瓶的直接受热，气瓶不应靠近热源且要防止剧烈震动。
3.8.4工作结束时应及时切断气体加热器电源，采用必要的防地线措施，必须把地线接零，并经常进行检查和维修，有良好的防护隔离装置和自动断电装置，经常检查焊枪的绝缘性。
3.8.5操作结束时，禁止立即用手触摸焊枪喷咀或导电咀，以防烫伤。
3.8.6带好防护面罩及防护眼镜，防止弧光辐射。
3.8.7在狭窄、局部空间焊接时，应采取局部通风换气。
应防止焊接空间积聚有害气体，必要时应有专人负责监护工作。
3.8.8在规定的禁火区，不准焊接。
3.8.9焊接作业的可燃、易燃物料，与焊接作业点火源距离不应小于10米。
3.8.10焊接工作地点有以下情况时，禁止焊接：A）堆存大量易燃物料，而又不可能采取防护措施时；B）7.2可能形成易燃易爆蒸气或积聚爆炸性粉尘时。
3.8.11焊接车间或工作地区应配有足够的灭火器材。
存放的灭火器材应经检验合格的、有效的。
3.8.12焊接工作完毕应及时清理现场，彻底消除火种，经检查确认完全清除危险后，方可离开现场。
