铸钢件的加工制作(精)
铸钢件生产工艺流程 PPT
一.铸钢件生产工艺流程图
二.前道生产各工艺 1.造型和制芯 （1）任务（内容） 制备形成铸件的模型。 （2）重要性（地位）是砂型铸造生产的主要或者说是基本工序，往往以
该道工序来衡量/计算铸造生产能力、劳动生产率（效率）、生产技术 的先进性。 （3）支持配合的工序 A.模型 模型对铸件的尺寸精度起决定性的影响； 模型直接影响着整个铸造厂的操作方法，生产效率； 模型的生产管理； 有关模型的技术标准； 可以说模型影响着整个铸造厂（车间）的生产。
65%以上，锆英粉的特点是耐火度高，化学稳定性好，高温下热膨胀系
数小，能有效地防粘砂、冲砂、夹砂等缺陷，涂料中有一些挥发物，高
温下有较大的发气量，会带来铸件的皮下气孔，因此刷涂料后要烘干，
过高的烘烤温度有损于醇基涂料中的粘结剂，削弱了涂料层，要避免
（一般控制在200°C以下）。涂料中有一定量的醇类物质，在使用过程
-4-
2.烘烤和上涂料
（1）任务（目的） 对制备好的砂型和砂芯烘烤，上涂料，防止铸件出现气 孔，防止粘砂、冲刷，提高铸件表面光洁度。
（2）重要性 对提高铸件表面光洁度，防止粘砂、冲砂，防止气孔起很大 的甚至是决定性的作用。
（3）涂料 我公司用锆英粉醇基涂料，涂料的基本组成(骨料）是锆英粉，
化学结构式是ZrO2·SiO2, ZrO2含量越高越好，铸钢生产要求含ZrO2
中因醇类物质的挥发涂料变粘度，影响涂刷，用工业无水酒精稀释。刷
涂料时要避免涂料堆集，影响铸件尺寸，过厚的涂料层不易烘干，会造
成铸件气孔。
-5-
3.合箱（配模） （1）任务(内容）将制备好的砂型和砂芯装配起来，准备浇注。有时要放内
冷铁和芯撑。 （2）重要性 是制备铸件模型的最后一道工序，决定铸件尺寸，形状，铸件

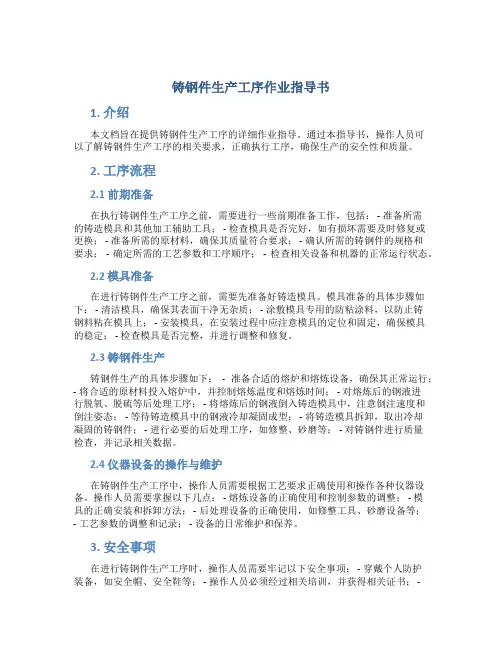

铸钢件生产工序作业指导书
铸钢件生产工序作业指导书1. 介绍本文档旨在提供铸钢件生产工序的详细作业指导。
通过本指导书，操作人员可以了解铸钢件生产工序的相关要求，正确执行工序，确保生产的安全性和质量。
2. 工序流程2.1 前期准备在执行铸钢件生产工序之前，需要进行一些前期准备工作，包括： - 准备所需的铸造模具和其他加工辅助工具； - 检查模具是否完好，如有损坏需要及时修复或更换； - 准备所需的原材料，确保其质量符合要求； - 确认所需的铸钢件的规格和要求； - 确定所需的工艺参数和工序顺序； - 检查相关设备和机器的正常运行状态。
2.2 模具准备在进行铸钢件生产工序之前，需要先准备好铸造模具。
模具准备的具体步骤如下： - 清洁模具，确保其表面干净无杂质； - 涂敷模具专用的防粘涂料，以防止铸钢料粘在模具上； - 安装模具，在安装过程中应注意模具的定位和固定，确保模具的稳定； - 检查模具是否完整，并进行调整和修复。
2.3 铸钢件生产铸钢件生产的具体步骤如下：- 准备合适的熔炉和熔炼设备，确保其正常运行；- 将合适的原材料投入熔炉中，并控制熔炼温度和熔炼时间； - 对熔炼后的钢液进行脱氧、脱硫等后处理工序； - 将熔炼后的钢液倒入铸造模具中，注意倒注速度和倒注姿态； - 等待铸造模具中的钢液冷却凝固成型； - 将铸造模具拆卸，取出冷却凝固的铸钢件； - 进行必要的后处理工序，如修整、砂磨等； - 对铸钢件进行质量检查，并记录相关数据。
2.4 仪器设备的操作与维护在铸钢件生产工序中，操作人员需要根据工艺要求正确使用和操作各种仪器设备。
操作人员需要掌握以下几点： - 熔炼设备的正确使用和控制参数的调整； - 模具的正确安装和拆卸方法； - 后处理设备的正确使用，如修整工具、砂磨设备等；- 工艺参数的调整和记录； - 设备的日常维护和保养。
3. 安全事项在进行铸钢件生产工序时，操作人员需要牢记以下安全事项： - 穿戴个人防护装备，如安全帽、安全鞋等； - 操作人员必须经过相关培训，并获得相关证书； -操作人员必须严格按照工艺要求执行工序； - 遵守操作规程，严禁违章操作； - 注意设备的运行状态，如有异常及时报告； - 注意操作环境的清洁和整洁，确保操作安全； - 注意铸造模具的高温，使用隔热手套进行操作。
铸钢件生产工艺流程
铸钢件生产工艺流程
朋友！今天跟您唠唠铸钢件生产这档子事儿。
咱先说说这铸钢件生产啊，那可真是个技术活！我刚入行的时候，哇，简直一头雾水，啥都不懂！
先说这原材料准备吧，就跟做饭得先买菜似的。
咱得选好钢料，这可不能马虎，要是选差了，后面全白搭！我记得有一次，我好像选错了料，唉，那批货可砸手里啦！不过吃一堑长一智，从那以后我可学精了。
然后就是熔炼环节，那炉子一开，呼呼的火，温度高得吓人！这时候可得盯紧喽，不然一不小心就容易出岔子。
造型这步也重要得很呐！我跟您说，有一回我们造型的时候，那模具出了点问题，可把我们急坏了！
浇注的时候，那钢水哗哗地流，就跟瀑布似的，可壮观啦！不过这时候可不能光顾着看，得注意控制速度和温度。
说到这，我突然想起个事儿，之前有个同行，浇注的时候没弄好，结果铸出来的钢件全是次品，损失惨重啊！
铸完了还没完，后面还有清理、热处理啥的。
这清理就跟给人洗澡似的，得把脏东西都弄干净。
热处理呢，就好比给钢件“健身”，让它更结实耐用。
我在这行干了 20 多年啦，中间犯过不少错，也学到了不少东西。
这工艺啊，也是不断在进步，以前觉得难的，现在可能都不算啥了。
就像现在流行的那些新技术，我有时候都还搞不太明白呢，还得继续学习。
不知道您听我这么一说，心里有没有点谱啦？要是您有啥想法，赶紧跟我交流交流！我这又扯远啦，反正大概就是这么个流程，您自个儿琢磨琢磨！。
大型铸钢件的生产流程
大型铸钢件的生产流程一、原材料准备大型铸钢件的生产流程首先需要准备合适的原材料，一般采用高质量的铸造钢材作为基础材料。
这些原材料需要经过严格的检验和筛选，确保其质量符合要求。
二、模具制造接下来，根据大型铸钢件的设计图纸，制造适用于铸造的模具。
模具的制造需要考虑到铸件的形状、尺寸和结构特点，同时还要保证模具的材质和加工工艺能够满足铸造的需求。
三、熔炼和浇注在模具制造完成后，进行熔炼和浇注工艺。
首先，将预先准备好的铸造钢材放入炉内进行熔炼，通过高温加热使其达到熔点。
然后，将熔化的钢液倒入模具中，待其冷却凝固后，得到初步成型的铸钢件。
四、去除模具和修整当铸钢件冷却后，需要将模具从铸钢件上移除。
这一步骤通常需要使用专门的工具和设备，以确保模具的完整性和铸钢件的表面质量。
同时，还需要对铸钢件进行修整，去除可能存在的毛刺、气孔和缺陷，使其达到设计要求。
五、热处理和机械加工铸钢件经过修整后，需要进行热处理和机械加工。
热处理的目的是改变铸钢件的组织结构和性能，提高其硬度和强度。
机械加工则是根据铸钢件的具体要求，进行切削、钻孔、铣削等工艺，使其达到精密加工的要求。
六、表面处理为了提高铸钢件的外观质量和耐腐蚀性能，需要对其进行表面处理。
常见的表面处理方法包括喷砂、喷涂、电镀等，通过这些方法可以使铸钢件表面光滑、均匀，并且具有一定的防腐蚀能力。
七、质量检验在大型铸钢件的生产流程中，质量检验是非常重要的环节。
通过对铸钢件的尺寸、外观、物理性能等方面进行严格检测，确保其质量符合设计要求和客户需求。
常用的检验方法包括超声波检测、磁粉检测、硬度测试等。
八、包装和运输对已经通过质量检验的铸钢件进行包装和运输。
为了防止铸钢件在运输过程中受到损坏，通常会采用合适的包装材料进行包装，同时选择合适的运输方式和工具，确保铸钢件安全到达目的地。
总结大型铸钢件的生产流程包括原材料准备、模具制造、熔炼和浇注、去除模具和修整、热处理和机械加工、表面处理、质量检验以及包装和运输等环节。
铸钢件基本知识-2012.11.15
结合中冶京诚(营口)装备制造基地铸钢件的生产情况和邯郸3500矫直机合作制造项目中机架的检验过程，我了解了铸钢件的制造流程及设计、检验要求。
下面将相关知识与大家分享。
1铸钢件制造流程铸造加工方法属于成型加工方法。
铸造时将各种成分的液态钢水(铁水或有色金属溶液)经过铸模充填，冷却成型具有工艺要求性能、几何形状和接近最终尺寸的零件。
铸钢件的一般制造流程为：铸造工艺—模型—砂型(同时进行炼钢)—浇铸—一次清理(落砂、割冒口)—热处理—二次清理(除氧化铁皮等)—划线(有缺陷修补)—粗加工探伤—精整。
1.1铸造工艺与其它零件制造类似，拿到铸件图纸后，技术人员首先要根据图纸，制定铸造工艺。
编制铸造工艺时，要结合图纸(仔细研究铸件的技术条件和质量要求)，主要考虑一下几个方面：(1)适当简化铸件，一些能用机加工方法获得的小孔、小沟槽、小肩胛等尽量不铸出；(2)确定浇铸位置；(3)考虑铸钢材料的收缩、变形等，确定合理的加工余量、铸造圆角、拔模斜度等；(4)考虑铸件结构及材料流动性，确定水口的数目及分布；冒口的位置、大小和数量；准确计算钢水重量；确定钢包数目及浇铸次序；(5)根据铸件自身结构特征，设置铸件内、外冷铁；(6)编制热处理工艺等。
1.2模型完成铸造工艺后，结合图纸和工艺要求制作模型。
木型是模型的一种，适用于单件小批量生产，营口铸造厂目前主要采用木型制作砂型。
木型的质量直接关系到砂型及铸件的质量。
一般一套优质的木型可以铸造几十件、甚至上百件砂型。
铸造批量越大，折合到单件上的模具成本也就越低。
对于一些批量较大的生产，也有厂家将组合式模块技术应用在木模组合中，大大提高了生产效率；有的铸造厂家为降低成本，也可以采用泡沫模型替代木型，称为实型铸造；有些批量比较大的铸件，还选用塑料、铝合金、铸铁等材料作为模具；航空、家电领域也有采用蜡模铸造，直接铸出形状复杂、表面质量好、无需加工的成品零件。
图1.1木模型1.3砂型木型制作好之后，就可以用木型制作砂型。
铸钢件生产工艺流程
件的形状和尺寸。
※（型1）砂（任对务生2产打）成开重本浇的注要影后响的性很铸（大型，，地有取些出位砂铸种）件占，是成打本碎砂的已比型浇例注铸很后大的造。铸生型，产取出的铸主件。要或者说是基本工序，往往以 （（14） ）任设务备该：去热除道处热理工处炉理序，时冷生来却成水衡的池氧量。化皮/计算铸造生产能力、劳动生产率（效率）、生产技术
-8-
三. 后道工序 1.开箱落砂 （1）任务 打开浇注后的铸型，取出铸件，打碎已浇注后的铸型，取出
铸件。是后道工序的第一步，是砂再生处理的第一步； （2）重要性 （注意事项） 及时开箱，保证砂箱的流转，浇出来的铸件
及时进入下道工序，防止铸件出现裂纹和震坏。 2.清砂 （1）任务 将铸件表面、内腔残留的型砂清除掉，去除芯骨和铸件表面的
-4-
2.烘烤和上涂料
（1）任务（目的） 对制备好的砂型和砂芯烘烤，上涂料，防止铸件出现气 孔，防止粘砂、冲刷，提高铸件表面光洁度。
（2）重要性 对提高铸件表面光洁度，防止粘砂、冲砂，防止气孔起很大 的甚至是决定性的作用。
（3）涂料 我公司用锆英粉醇基涂料，涂料的基本组成(骨料）是锆英粉，
化学结构式是ZrO2·SiO2, ZrO2含量越高越好，铸钢生产要求含ZrO2
中因醇类物质的挥发涂料变粘度，影响涂刷，用工业无水酒精稀释。刷
涂料时要避免涂料堆集，影响铸件尺寸，过厚的涂料层不易烘干，会造
成铸件气孔。
-5-
3.合箱（配模） （1）任务(内容）将制备好的砂型和砂芯装配起来，准备浇注。有时要放内
铸钢件生产工艺要求及质量标准
铸钢件生产工艺要求及质量标准一、混砂工艺标准（一）材料要求：1、造型砂：符合GB9442-88 、JB435-63细粒砂要求，一般选用二氧化硅含量较高的天然砂或石英砂，原砂粒度根据铸件大小及壁厚确定，原砂的含泥质量分数应小于2%，原砂中的水份必须严格控制，且一般应进行烘干。
2、水玻璃：水玻璃模应根据铸件大小来确定。
（1）小砂型（芯）为加速硬化采用选用M=2.7—3.2的高模数水玻璃。
（2）中型砂型（芯）可选用M=2.3—2.6的水玻璃。
（3）生产周期长的大型砂型（芯）选用M=2.0—2.2的低模数水玻璃。
（二）混制比例（质量分数%）造型砂/水玻璃=100：6～8（三）混制时间：一般情况下混制5分钟，室温或水玻璃密度较大时可适当延长混砂时间。
（四）混制后要求：混制好的造型砂要求无块状或团状，流动性较好。
二、造型工艺要点：（一）基本原则：1、质量要求高的面或主要加工面应放在下面。
2、大平面应放在下面。
3、薄壁部分应放在下面。
4、厚大部分应放在上面。
5、应尽量减少砂芯的数量。
6、应尽量采用平直的分型面。
（二）基本要求：1、木模：要求轮廓完整，无裂纹、无破损、无残缺，表面光洁，尺寸符合铸造工艺图纸要求，并经常进行尺寸校验。
2、砂箱：砂箱的尺寸大小应根据木模规格确定，大、中型砂箱应焊接箱筋。
3、浇注系统：根据铸件的结构特点的工艺要求，选择适宜的浇注系统，通常采用顶注式、底注式。
（1）浇注系统设置基本原则：浇口、冒口安放位置合理，大小适宜不妨碍铸件收缩，便于排气、落砂和清理，应使铸型尺寸尽量减少，简化造型操作，节省型砂用量和降低劳动强度。
（2）内浇道位置的注意事项。
1）内浇道不应设在铸件重要部位。
2）应使金属液流至型腔各部位的距离最短。
3）应不使金属液正面冲击铸型和砂芯。
4）应使金属液能均匀分散，快速地充满型腔。
5）不要正对铸型中的冷铁和芯撑。
4、冒口（1）冒口设置基本原则：1)根据铸件的结构和工艺要求正确选择冒口的形状、大小和安放位置。
铸钢件制造方式
铸钢件制造方式
铸钢件的制造方式主要包括以下几个步骤。
1.炼钢：首先需要将原材料（如铁、钢、合金等）进行炼制，得到所需的钢水。
2.浇注：将炼制好的钢水倒入预先准备好的模具中，这个阶段需要保证浇注温度、浇注速度和浇注深度等参数的合理控制，以确保铸件的质量和精度。
3.冷却：钢水在模具中逐渐冷却，凝固成形，形成铸钢件的毛坯。
4.清理：将铸钢件从模具中取出，去除浇注系统、打磨去毛刺、清理缺陷等，使铸钢件表面光洁，形状符合要求。
5.检查：对铸钢件进行尺寸、形状、重量、表面质量等方面的检查，确保铸件的质量达到标准要求。
6.热处理：对铸钢件进行热处理，如退火、正火、回火等，以改善铸件的机械性能和加工性能。
7.机械加工：根据需要，对铸钢件进行车、铣、刨、磨等机械加工，使其达到设计要求的精度和表面质量。
8.涂装：对铸钢件进行防腐、防锈处理，如涂刷防锈漆、喷涂防腐涂料等，以延长铸件的使用寿命。
以上就是铸钢件的制造方式，其中涉及到很多细节和工艺参数，需要严格控制，以保证铸件的质量。
