室外地上式消火栓安装图
室外消防栓安装图集
确保水带和消防水枪完好无损，放置整齐，易于取用。
保养与维修
1 2
保持清洁
定期清理消防栓表面污垢和杂物，保持整洁。
润滑操作部位
对消防栓的操作部位进行润滑，保持其灵活性。
3
更新密封件和损坏零件
如发现密封件或零1
02
03
阀门漏水
如发现阀门漏水，应检查 密封件是否老化或损坏， 如有问题需更换密封件。
消防水带破损
定期检查消防水带是否有 破损或老化现象，如有应 及时更换。
消防栓锈蚀
如发现消防栓有锈蚀现象， 应及时进行除锈和涂防锈 涂料处理。
05
室外消防栓安装图集示例
地上式消防栓安装图集
总结词
适用于城市道路、广场等公共场所，便 于维护和操作。
VS
详细描述
地上式消防栓安装图集主要展示了地上式 消防栓的安装步骤和注意事项，包括消防 栓的选址、基础施工、管道连接、水压测 试等方面的内容，为城市公共场所的消防 设施建设提供了详细的指导。
03
室外消防栓的安装规范和要求
安装位置
室外消防栓应安装在消防通道附近， 便于消防车取水，同时应避开交通要 道，以减少安全隐患。
室外消防栓的安装位置应考虑当地的 地形、气候等条件，如冬季气温低， 应安装在背风处，避免管道冻结。
安装高度
室外消防栓的安装高度应根据当地的气候条件和消防车的取水高度来确定，一般 应安装在离地面0.7-1.5米的高度范围内。
使用安全。
在安装过程中，应注意保护消防 栓和管道，避免损坏或污染。
安装完成后，应进行验收和测试， 确保消防栓能够正常使用。
04
室外消防栓的维护和保养
定期检查
定期检查消防栓外观
室外地上式消火栓安装图
（3）当泄水口位于井室之外时应在泄水口处做卵石渗水层师石粒径为20～30mm铺设半径不小于，铺设xx自泄水口以上至槽底。铺设卵石时应注意保护好泄水装置。
【2】室外地上式消火栓安装图(55100/65型支管浅装)
【2.1】平面图
【2.2】1-1剖面图
（6）为适应冰冻xx的需要在消火栓栓体中间、内置出水间之上可按档加设xx接管每档。覆土xx最多不得大于（订货时应说明xx接管的xx）。
（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
（8）xx接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
【14】室外地下式消火栓安装图(SA100/65型支管深装)
【14.1】平面图
【14.2】1-1剖面图
【14.3】主要设备及材料表
【14.4】说明
【15】室外地下式消火栓安装图(SA65/65型干管安装)
【15.1】平面图
【15.2】1-1剖面图
【15.3】主要设备及材料表
【15.4】说明
【16】室外地下式消火栓安装图(SA65/65型干管安装)
【7.1】平面图
【7.2】1-1剖面图
【7.3】主要设备及材料表
【7.4】说明
【8】室外地上式消火栓安装图(55100/65型干管安装II)
【8.1】平面图
【8.2】1-1剖面图
【.3】主要设备及材料表
【8.4】说明
【9】室外地上式消火栓安装图(55150/80型干管安装II)
【9.1】平面图
【9.2】1-1剖面图
【21.8】钢筋混凝土矩形排气阀井（DN1400）钢筋表及材料表
室外地上式消火栓安装技术总结
5.9对现场每一道施工工序进行质量监控，对质量不合格品及时进行整改，杜绝不合格品进入下一道工序。见质量检查程序图。
6、消火栓箱的安装
5.7消火栓栓体与消火栓立管法兰连接部位应水平，安装时用水平尺测量，保证栓体安装后竖直，防止倾斜；连接法兰应与竖管管道保持同心，两法兰间应平行；螺栓应使用相同规格，且安装方向应一致；螺栓应对称紧固，紧固好的螺栓应露出螺母之外；与法兰接口两侧相邻的第一至第二个刚性接口或焊接接口，待法兰螺栓紧固后方可施工；法兰接口埋入土中时，应采取防腐措施。
一、概况：
室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。所以，室外消火栓系统是扑救火灾的重要消防设施之一。
室外消防给水管道可采用高压、临时高压和低压管道。高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。
当工艺装置区、罐区可燃气体和液位码头等构筑物的面积较大或高度较高，室外消火栓的充实水柱无法完全覆盖时，宜在适当部位设置室外固定消防炮。
3、室外消火栓保护半径与最大布置间距的设计
室外消火栓的保护半径。室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑，火场上水枪手留有10m的机动水带，如果水带沿地面铺设系数按0.9计算，那么消防车供水距离为（9×20－10）×0.9＝153m。所以，室外低压消火栓保护半径为150m。室外高压消火栓给水的保护半径按串联6条水带考虑，同样计算，其保护半径为（6×20－10）×0.9＝99m。所以，室外高压消火栓保护半径为100m。室外消火栓的最大布置间距。室外消火栓间距布置的原则，是保证区域任何部位都在两个消火栓的保护半径之间。
国家建筑标准设计图集01S201室外消火栓(经典)
装 / 室外消火栓安主编单位负责人主编单位技术负责人 b 批准部门中华人民共和国建设部批准文号建设 2001163 号技术审定人在队运以主编单位北京市市政工程设计研究总院统一编号 GJBT-545 设计负责人 1队队在新日期二00 一年七月二十八日图集号 01S201 目录序号固名页号序号回名页号 1目录…. . 9 室外地上式消火桂安装回SS150/80 型〉支管藻装……. . 9 2目录.总说明一〉……………………… 2 10 室外地上式浦大栓安装回SS100/65 型〉于普安装 III …… 10 3 总说明二 .. 11 室外地上式消火栓安装回SS150/80型〉干警安装 I I …… 11 4 总说明三〉 ………………………… 4 12室外地上式消火栓安装回SS100/65 型〉于普安装 II …… 12 5总说明四〉………………………… 5 13 室外地上式消火栓安装回SS150/80型〉干f安装 II …… 13 6 室外地上式消火栓安装图SS100/65 型〉支管浅装…… . 6 14 室外地下式消火栓安装回SA65/65 型〉支普选装 ……. . 14 7室外地上式消火桂安装回SS150/80 型〉支管混装…… . 7 15室外地下式消火栓安装回附表及说明SA65/65 型〉支瞥浅装… 15 8室外地上式消火栓安装回SS100/65 型〉支管藻装…… . 8 回 M 剖回回 . ， -- nu 4 『々 ρ nu 4EE-- 求『 H 再 ψ 」页目目录民quot 说明序号图名页号 1本图集是在 1988 年编制的全国给水排水栋准图集《窒16 室外地下式消火栓安装圄SAI00/65 型〉支警浅装……… 16 外消火栓安装 88S162 的基础上重新编制的.17室外地下式消火栓安装回附表及说明SA lOO/65 型支管浅装〉… 17 2 适用范围18 室外地下式消火栓安装困SAlOO 型支管武装〉……… . 18本图集适用于室外消火栓及相关设备的布置、安装及其井19室外地下式消火栓安装图附表及说明 SAlOO 型支管浅装〉… . 19 室的设置.20室外地下式消火栓安装回SA65/65 型支管深装〉……… 20 3 消火栓的型号及规格3. 1 消火栓分为地上式消火栓和地下式消火栓两种类型.应根21室外地下式消火栓安装回SAI00/65 型支智深装〉 (21)据消火栓是否允许露出地面进行选型.22 室外地下式消火栓安装图SAlOD型支智深装.......... 22 3. 2 室外消火栓的型号及规格详见本图集第 3 页表 1 表中23 室外地下式消火栓安装回SA65/65 型干f安装〉 (23)列明了消火栓的型号、参数及出水口的联接形式等其中24室外地下式消火栓安装困SAlOO/65 型干警安装〉……… 24 地下式消火栓SAI00/65- 1. 0 I SAI00/65- 1.6 I 为本图集新编所增加的规格.25室外地下式消火栓安装图SAlOO 型干警安装〉……… . 25 4消火栓的结构及特点26 闹闹套简安装图……………………….. 26 41消火栓一般由栓体、内置出水阅、泄水装置、法兰接管和27 闸阔套简上提旋转式套简盖………………… 2728 闹闹套简翻转式套简董………………… .28 目录、总说明一叫 01S201 审核 1矿说 l 州路可问 l设计l 如.页 I 2 室外消火栓的型号及规格表 1 公称压力 E 水口出水口类型型号 MP o. 口径 MM 数1量 gt 日在 Mr。
5.2室外消防水泵接合器及地上消火栓

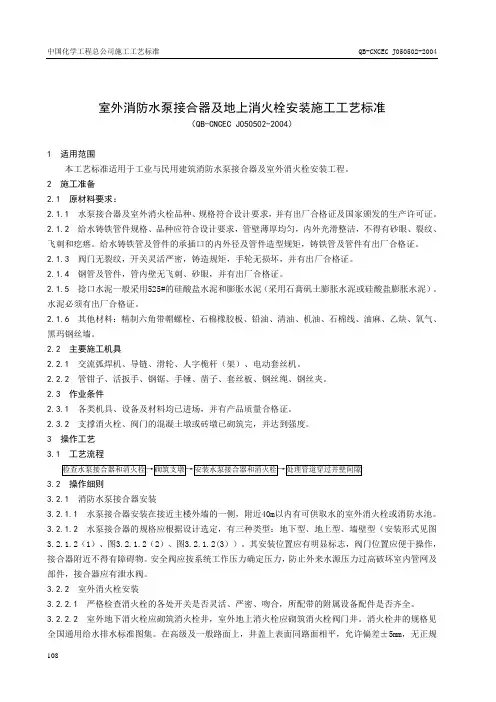

室外消防水泵接合器及地上消火栓安装施工工艺标准（QB-CNCEC J050502-2004）1 适用范围本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备2.1 原材料要求：2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证。
2.1.2 给水铸铁管件规格、品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1.4 钢管及管件，管内壁无飞刺、砂眼，并有出厂合格证。
2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证。
2.1.6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2.2 主要施工机具2.2.1交流弧焊机、导链、滑轮、人字桅杆（架）、电动套丝机。
2.2.2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2.3 作业条件2.3.1各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺3.1 工艺流程3.2 操作细则3.2.1 消防水泵接合器安装3.2.1.1水泵接合器安装在接近主楼外墙的一侧，附近40m以内有可供取水的室外消火栓或消防水池。
3.2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型（安装形式见图3.2.1.2（1）、图3.2.1.2（2）、图3.2.1.2(3））。
其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力确定压力，防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
室外地上式消火栓

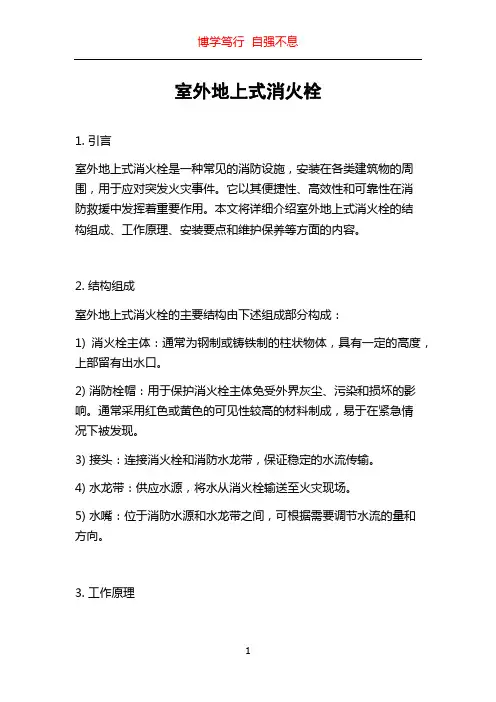

室外地上式消火栓1. 引言室外地上式消火栓是一种常见的消防设施，安装在各类建筑物的周围，用于应对突发火灾事件。
它以其便捷性、高效性和可靠性在消防救援中发挥着重要作用。
本文将详细介绍室外地上式消火栓的结构组成、工作原理、安装要点和维护保养等方面的内容。
2. 结构组成室外地上式消火栓的主要结构由下述组成部分构成：1) 消火栓主体：通常为钢制或铸铁制的柱状物体，具有一定的高度，上部留有出水口。
2) 消防栓帽：用于保护消火栓主体免受外界灰尘、污染和损坏的影响。
通常采用红色或黄色的可见性较高的材料制成，易于在紧急情况下被发现。
3) 接头：连接消火栓和消防水龙带，保证稳定的水流传输。
4) 水龙带：供应水源，将水从消火栓输送至火灾现场。
5) 水嘴：位于消防水源和水龙带之间，可根据需要调节水流的量和方向。
3. 工作原理室外地上式消火栓通过一个复杂的系统实现其工作原理。
当发现火灾时，消防员首先打开附近的消火栓帽，暴露出消火栓主体。
然后将消防水龙带连接到消火栓上的接头上。
打开水源，水流通过接头进入消火栓，并通过水龙带输送到灭火现场。
消防员可以通过调节水嘴来调节水流的强度和方向，使其满足灭火需求。
4. 安装要点安装室外地上式消火栓时需注意以下要点：1) 选择合适的位置：消火栓应该安装在容易被发现且与建筑物不易被阻挡的地方，方便消防员快速找到并使用。
2) 固定牢固：消火栓应该牢固地安装在地面上，以确保在使用时不会发生移位或倾倒的情况。
3) 进水管道的连接：消火栓的进水管道应连接到可靠的水源系统，并保证供水压力稳定。
安装前应对供水压力进行测试。
4) 表面涂层：为了能够长时间耐用，消火栓的表面应进行防腐处理和耐候涂层，以防止腐蚀和氧化。
5. 维护保养为保证室外地上式消火栓的长期有效使用，需要进行定期的维护保养。
具体包括：1) 定期检查：每半年至一年进行一次消火栓的全面检查，包括检查消火栓主体、水嘴和接头的情况。
2) 清洁消火栓：定期清洁消火栓，去除附着在其表面的灰尘和污垢，以确保正常工作。
《建筑消防工程》第3章：室外消火栓系统课件图文介绍
3.1.3 室外消防用水量
➢ 注意问题：
（5）成组布置的建筑物应按消火栓设计流量较大的相邻两座建 筑物的体积之和确定；
（6）国家级文物保护单位的重点砖木和木结构的建筑物，其室 外消火栓设计流量应按三级耐火等级民用建筑消火栓设计流量 确定；
（7）单座建筑的总建筑面积大于50万m2时，建筑物室外消火栓 设计流量应按表3-3的规定的最大值增加一倍。
消防水源
（1）市政给水管网 （2）消防水池 （3）天然水源
3.1.1 系统组成
室外消防给水管网
可与消防给水系统合用的生活、生产用水的室外给水管网。 需满足灭火时消防用水量和压力的相关要求。
室外消火栓
安装在室外消防给水管网上的取水设施，有地下式和地上 式两种。
3.1.2 系统分类
室外高压消防给水系统
3.1.7 室外消防系统设计实例
（1）室外消防用水量的确定
由于该小区的3栋建筑均为住宅楼，其室外消火栓设计流量为 15L/s。
（2）室外管网设计
因小区市政管网常年所能提供的水压为0.24MPa，满足室外消 防给水管网平时运行工作压力不应小于0.14 MPa的要求，所以 室外消防给水系统可采用低压消防给水系统。室外给水管网宜 布置成环状。确定出给水环状管网和引入管的管径DN＝ 150mm（按室外消防用水量进行校核）。
两种做法： （1）设稳压设施的室外临时高压消防给水系统； （2）设高位消防水箱稳压的室外临时高压消防给水系统
室外临时高压消防给水系统
（1）设稳压设施的室外临时高压消防给水系统 平时：管网的充水和压力由稳压泵维持。稳压泵的启泵压力应
保证最不利消火栓口处的静压不小于0.15MPa。 火灾：在最不利消火栓口处的静压降至0.10MPa之前，由稳压
室外地上式消火栓安装图
第一节室外地上式消火栓安装图【1】总说明1、设计依据《室外消火栓通用技术条件》GB4452《消火栓连接器》GB4453《平面、突面板式平焊钢制管法兰》GB/T91192、适用范围本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3、消火栓的型号及规格消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门联系。
4、消火栓的结构及特点（1）消火栓一般由栓体、内置出水阀、泄水装置、法兰接管和弯管底座等组成。
（2）消火栓进水口采用法兰连接。
（3）消火栓出水口与消防水带采用内扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
（4）检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
3）钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
（6）为适应冰冻深度的需要在消火栓栓体中间、内置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
（7）消火栓设有自动泄水装置当内置出水间关闭时自动放空消火栓内留存的积水以防消火栓冻裂。
（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
5、消火栓安装形式（1）消火栓的安装形式分为支管安装和干管安装。
支管安装又分为浅装和深装。
地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节室外地上式消火栓安装图
【1】总说明
1、设计依据
《室外消火栓通用技术条件》GB4452
《消火栓连接器》GB4453
《平面、突面板式平焊钢制管法兰》GB/T9119
2、适用围
本图集适用于室外消火栓及相关设备的布置、安装及其井室的设置。
3、消火栓的型号及规格
消火栓分为地上式消火栓和地下式消火栓两种类型。
应根据消火栓是否允许露出地面进行选型。
室外消火栓的型号及规格
注：地上式消火栓中SS150/80规格不常使用需采用此规格时请与当地消防部门
联系。
4、消火栓的结构及特点
（1）消火栓一般由栓体、置出水阀、泄水装置、法兰接管和弯管底座等组成。
（2）消火栓进水口采用法兰连接。
（3）消火栓出水口与消防水带采用扣式连接与消防车吸水管采用螺纹连接。
SA100-1.0和SA100-1.6型消火栓与消火栓连接器采用快速接头方式连接。
（4）检修蝶阀采用对夹式连接。
检修闸间采用法兰连接。
（5）压力为1.0MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用承插连接。
1）压力为1.6MPa的弯管底座与给水管道、给水管道相互之间除特别注明外均采用法兰连接。
2）压力为1.0MPa的铸铁消火栓三通与给水管道采用承插连接。
3）钢制消火栓三通、等径钢制弯头采用法兰连接。
法兰连接尺寸执行国家标准《平面、突面板式平焊钢制管法兰》GB/T9119。
（6）为适应冰冻深度的需要在消火栓栓体中间、置出水间之上可按档加设法兰接管每档250mm。
覆土深度最多不得大于3m（订货时应说明法兰接管的长度）。
（7）消火栓设有自动泄水装置当置出水间关闭时自动放空消火栓留存的积水以防消火栓冻裂。
（8）法兰接管、弯管底座、等径钢制弯头、消火栓三通和检修蝶闲（对夹式蝶阀）均由消火栓厂配套供货。
5、消火栓安装形式
（1）消火栓的安装形式分为支管安装和干管安装。
支管安装又分为浅装和深装。
地上式消火栓干管安装形式根据是否设有检修蝶阀和阀门井室分为I型和II型。
（2）消火栓给水管道覆土深度的选择应考虑地面荷载并需使消火栓泄水口位于冰冻线以下。
（3）支管浅装：
1）消火栓安装在支管上且管道覆土深度≤1000mm。
2）地上式消火栓：消火栓下部直埋检修闸阀设闸阀套筒。
适用于冰冻深度≤200mm。
3）地下式消火栓：消火栓上部设砖砌井室下部直埋检修闸阀设闸阀套简。
适用于冰冻深度≤400mm。
（4）支管深装：
1）消火栓安装在支管上且支管覆土深度>1000mm。
2）地上式消火栓：消火栓下部直埋检修闸阀设闸井。
3）地下式消火栓：消火栓位于井室在栓体下部设有检修蝶阀。
消火栓通过弯管底座与给水支管连接。
（5）干管安装：
1）消火栓安装在给水干管上。
2）地上式消火栓：
① I型安装：消火栓下部直埋通过消火栓三通与给水干管连接。
② II型安装：消火栓下部直埋设有检修蝶阀和阀门井室通过弯头和消火栓三通与给水干管连接。
3）地下式消火栓：消火栓位于井室，在栓体下部设有检修蝶阀通过消火栓三通与给水干管连接。
（6）为了便于检修消火栓在地下式消火栓支管浅装的安装形式中增设了检修闸阀及闸阔套筒，在地下式消火栓的支管深装和干管安装的安装形式中增设了检修蝶阀。
当给水干管允许短时间停水时也可将增设的检修阀门取消。
6、闸阀井、井盖、支座、保温井口、爬梯的选用及做法
（1）无地下水时，选用砖砌圆形立式闸阀井;有地下水时，选用混凝土圆形立式闸阀井。
（2）圆形立式闸阀井的做法和要求详见国标图集07MS101-2井盖及支座、保温井口、爬梯等做法和要求详见国标图集06MS201-6、7。
7、施工及安装要求
（1）安装形式为浅装的消火栓从干管接出的支管宜尽量短。
（2）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（3）当泄水口位于井室之外时应在泄水口处做卵石渗水层师石粒径为20～30mm铺设半径不小于500mm，铺设深度自泄水口以上200mm至槽底。
铺设卵石时应注意保护好泄水装置。
【2】室外地上式消火栓安装图(55100/65型支管浅装) 【2.1】平面图
【2.2】1-1剖面图
【2.3】主要设备及材料表
【2.4】说明
【3】室外地上式消火栓安装图(55150/80型支管浅装) 【3.1】平面图
【3.2】1-1剖面图
【3.3】主要设备及材料表
【3.4】说明
【4】室外地上式消火栓安装图(SS100/65型支管深装) 【4.1】平面图
【4.2】1-1剖面图
【4.3】主要设备及材料表
【4.4】说明
【5】室外地上式消火栓安装图(SS100/65型干管安装I) 【5.1】平面图
【5.2】1-1剖面图
【5.3】主要设备及材料表
【5.4】说明
【6】室外地上式消火栓安装图(SS100/65型干管安装I) 【6.1】平面图
【6.2】1-1剖面图
【6.3】主要设备及材料表
【6.4】说明
【7】室外地上式消火栓安装图(55150/80型干管安装I) 【7.1】平面图
【7.2】1-1剖面图
【7.3】主要设备及材料表
【7.4】说明
【8】室外地上式消火栓安装图(55100/65型干管安装II) 【8.1】平面图
【8.2】1-1剖面图
【8.3】主要设备及材料表
【8.4】说明
【9】室外地上式消火栓安装图(55150/80型干管安装II) 【9.1】平面图
【9.2】1-1剖面图
【9.3】主要设备及材料表
【9.4】说明
【10】室外地下式消火栓安装图(SA65/65型支管浅装) 【10.1】平面图
【10.2】1-1剖面图
【10.3】主要设备及材料表
【10.4】说明
【11】室外地下式消火栓安装图(SA100/65型支管浅装) 【11.1】平面图
【11.2】1-1剖面图
【11.3】主要设备及材料表
【11.4】说明
【12】室外地下式消火栓安装图(SA100型支管浅装) 【12.1】平面图
【12.2】1-1剖面图
【12.3】主要设备及材料表
【12.4】说明
【13】室外地下式消火栓安装图(SA65/65型支管深装) 【13.1】平面图
【13.2】1-1剖面图
【13.3】主要设备及材料表
【13.4】说明
【14】室外地下式消火栓安装图(SA100/65型支管深装) 【14.1】平面图
【14.2】1-1剖面图
【14.3】主要设备及材料表
【14.4】说明
【15】室外地下式消火栓安装图(SA65/65型干管安装) 【15.1】平面图
【15.2】1-1剖面图
【15.3】主要设备及材料表
【15.4】说明
【16】室外地下式消火栓安装图(SA65/65型干管安装) 【16.1】平面图
【16.2】1-1剖面图
【16.3】主要设备及材料表
【16.4】说明
【17】室外地下式消火栓安装图(SA100/65型干管安装) 【17.1】平面图
【17.2】1-1剖面图
【17.3】主要设备及材料表
【17.4】说明
【18】室外地下式消火栓安装图(SA100型干管安装) 【18.1】平面图
【18.2】1-1剖面图
【18.3】主要设备及材料表
【18.4】说明
【19】闸阀套筒安装图【19.1】A-A平面图
【19.2】主要设备及材料表
【19.3】说明
【20】闸阀套筒（上提旋转式套筒盖）
【21】钢筋混凝土矩形排气阀井
【21.1】钢筋混凝土矩形排气阀井配筋图
【21.2】钢筋混凝土矩形排气阀井（DN100～200）钢筋表及材料表
【21.3】钢筋混凝土矩形排气阀井（DN250～450）钢筋表及材料表
【21.4】钢筋混凝土矩形排气阀井（DN500～600）钢筋表及材料表。
