液体混凝土无机铝盐防水剂
防水剂与防水粉
防水剂概念水泥防水剂是一种化学外加剂，加在水泥中，当水泥凝结硬化时，随之体积膨胀，起补偿收缩和张拉钢筋产生预应力和充分填充水泥间隙的作用。
应用范围用于地下室、洗手间、蓄水池、净化池、隧道和屋面、地面、墙壁等防水工程。
技术特性一、本产品的硫铝酸钙膨胀剂组份具有补偿砼收缩达到抗裂之功效；砼在水中养护14天限制膨胀率≥%，而一样防水剂只能抗渗，不能抗裂；二、本产品的高效减水剂组份具有降低砼水胶比，增加砼的和易性和密实度，进一步减少砼收缩率，填补砼内部孔隙率，达到提高抗渗品级和抗压强度的作用；3、本产品随施工季节不同，复合的等组份，具有降低砼水化热，幸免温差裂痕，从而浇筑大体积砼、暑期施工砼，或掺早强剂或抗冻剂可浇筑冬委早强抗冻抗裂砼。
4、采纳本产品宰偿收缩砼建造60m以上钢筋砼结构，可不留后浇带，以膨胀增强带代替后浇带，持续浇灌砼。
可解决后浇缝的清理与凿毛给施工带来麻烦；解决后浇缝须在60天后浇筑、工期长、渗漏隐患多的弊病。
防水剂分类一、皮革防水剂二、纺织防水剂3、织带防水剂皮革防水剂外观：乳白色透明离子性：弱阳离子溶解性：与水贮存温度：0—40C性能及特点：1．处置的物品水珠滴在上面就象荷叶的成效，且防水性能持久。
2．不改变布料.皮革的透气性及手感.。
3．具有优良的耐洗性能。
4．具有优良的三防成效（防水、防霉、防污）。
5．可方便地做为添加剂利用,浸泡或喷涂后烘干即可。
水性防水剂适用范围：适用皮革:层、猪皮、箱包革、猪二层、磨砂皮、二层绒面革、绒面革、沙发革、水洗革、反绒革、人造革等各类皮料上。
利用方式；皮革:水厂上利用或用喷涂，浸渍后用温度烘干。
具体的工艺请用户通过试样来调整。
纺织防水剂纳米防水防油剂产品外观：外观：白色或微黄乳液离子性：弱阳要紧成份：氟碳化合物共聚物性能及特点:一、是超耐久型防水防油剂。
专用在纯棉布料上。
二、不损害棉原有的手感，不损害面料原有的染色摩擦牢度。
3、与其它纺织助剂并历时，具有优良的机械和化学稳固性。
无机铝盐介绍
试板在氙灯气候试验机中进行 300 小时试验，未出现裂纹、疏松、脱落、离层等老化现象，防水面层完好，与原始试板无差异。
五、包装、贮存、保质期：纸塑复合包装。
产品应贮存在温度低于40 ℃ 的通风干燥仓库内。
产品保质期为十八个月。
在十八个月内无明显变色和干缩现象。
六、配料要求：1 、水泥：使硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，标号不低于 32.5MPa 。
不同品种不同标号的水泥不能混合使用。
2 、砂：采用中砂、质量符合水泥砂浆用砂要求。
3 、水：用洁净的淡水（饮用水）七、施工工艺：1 、清理基层：把基层表面的油污、灰尘、杂物等清洁干净。
对光滑的基层表面还需进行凿毛处理，麻面率不得小于 75% ，。
然后用水湿润基层。
2 、刷结合层：在已凿毛和干净湿润的基层上，用刷子均匀刷一道稀粘状的水泥防水剂素浆（配合比为水泥：水：无机铝盐防水剂 =1 ： 2.20 ： 0.08 ）作结合层。
以提高防水砂浆与基层的粘合力。
厚度以 2 ㎜左右为宜。
3 、抹第一层防水砂浆（找平层）：在结合层未干之前必须及时抹第一层防水砂浆（配合比为水泥：中砂：水：无机铝盐防水剂 =1 ： 2.5 ： 0.35 ： 0.08 ）作找平层，厚度以 10 ㎜左右为宜。
擀光压实后，用木抹搓出麻面。
4 、抹第二层防水砂浆：在找平层初凝后，应及时抹第二层防水砂浆，其配合比和厚度均与第一层防水砂浆相同，用铁抹子反复压平压光。
5 、潮湿养护：在第二层防水砂浆终凝之后，应及时养护，每天均匀浇水不得少于五次，在保持潮湿条件下养护七天。
无机铝盐防水砂浆施工方法

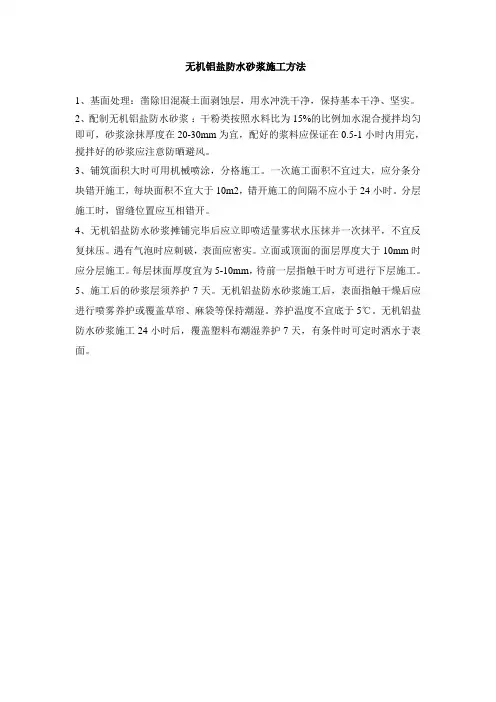

无机铝盐防水砂浆施工方法
1、基面处理：凿除旧混凝土面剥蚀层，用水冲洗干净，保持基本干净、坚实。
2、配制无机铝盐防水砂浆：干粉类按照水料比为15%的比例加水混合搅拌均匀即可，砂浆涂抹厚度在20-30mm为宜，配好的浆料应保证在0.5-1小时内用完，搅拌好的砂浆应注意防晒避风。
3、铺筑面积大时可用机械喷涂，分格施工。
一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10m2，错开施工的间隔不应小于24小时。
分层施工时，留缝位置应互相错开。
4、无机铝盐防水砂浆摊铺完毕后应立即喷适量雾状水压抹并一次抹平，不宜反复抹压。
遇有气泡时应刺破，表面应密实。
立面或顶面的面层厚度大于10mm时应分层施工。
每层抹面厚度宜为5-10mm，待前一层指触干时方可进行下层施工。
5、施工后的砂浆层须养护7天。
无机铝盐防水砂浆施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。
养护温度不宜底于5℃。
无机铝盐防水砂浆施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时洒水于表面。
聚氨酯膜防水施工技术交底
聚氨酯膜防水施工技术交底一、施工材料及机具（一）、施工材料1.主体材料: 聚氨酯防水涂料属于中高档双组分反应型厚质涂膜, 它是由甲组分和乙组分按一定比例混合, 均匀搅拌后, 涂布在基层上, 经反应而成旳一种橡胶状弹性防水涂料。
2.无机铝盐（微膨胀型）防水剂: 是由铝、铁、钙等无机高分子金属盐及多种无机盐类按一定比例配合, 经化合反应制成旳防水剂, 呈淡黄色由状液体, 将其掺入到水泥砂浆找平层中, 经一系列化学反应, 产生旳物质能堵塞水泥砂浆旳孔隙, 阻断渗水通道, 从而提高水泥砂浆旳基层旳抗渗透性, 使基层含水率较快到达施工规定。
3、涤纶无纺布: 又叫聚酯纤维无纺布。
是由涤纶纤维加工制成旳。
它是阴阳角、变形缝等部位旳附加增强材料。
4.聚乙烯泡沫塑料片材：它是由聚乙烯树脂和化学助剂等, 经捏合、混炼、挤出成型和盐浴发泡等工序加工制成旳。
其厚度为5～6㎜, 宽度为800～900㎜。
重要用于地下构造外墙防水涂膜旳保护层。
（二）、施工工具:聚氨酯防水涂膜施工所用工具见下表:二、施工准备（一）、基层规定及处理1.为防止地下水旳渗透, 减少基层旳渗透率, 可在水泥砂浆找平层中掺入一定配合比旳无机铝盐防水剂（水泥: 中砂: 无机铝盐防水剂: 水=1: 3: 0.3～.035）, 使基层含水率降至9%如下, 保证基层干燥。
2、基层应结实、平整、洁净。
抹水泥砂浆找平层要随打随压光, 不得有空鼓、起砂、掉灰等缺陷；基层表面旳平整度可用2m长靠尺检查, 规定靠尺与基层旳空隙≤5㎜, 超过时应将表面凿毛, 清水冲洗, 弥补水泥素浆后, 用水泥砂浆找平；对基层表面旳灰尘、油污、铁锈等, 应在涂布防水层之前彻底清除。
3.阴阳角部位应做成r=10㎜旳圆角或八字角。
（二）、施工作业旳条件1.在地下工程防水施工期间, 应做好排水工作, 使地下水位降至涂膜防水层底部最低标高如下300㎜, 以利于防水涂料旳充足固化。
施工完毕, 须待涂层完全固化成膜后, 才可撤掉排水装置, 结束排水工作。
混凝土速凝剂（液体）
混凝土速凝剂（液体）混凝土速凝剂（液体）产品概况：液体速凝剂主要成份为铝酸钠，是混凝土砂浆湿法喷射工艺的配套产品，具有粉尘小、回弹率低和易性好等优点。
主要技术技能：1、本产品为无色液体。
推荐掺量3~6%（以水泥重量计），可根据水泥成份差异进行调整。
2、本品喷射效果好，回弹率低于15%，有利于节约原材料。
3、标准环境下测试，初凝4min,终凝10min.应用技术要点：1、各种速凝剂对水泥都存在适应性问题，使用前必须对施工用的水泥进行适应性实验，确定最佳掺量。
2、本产品在搅拌混凝土时推荐减少10%的用水量，将减下的水用于速凝剂稀释，有利于改进喷射混凝土的和一性，提高工作面流动度，使砼表面光洁美观。
3、将拌和砼送入喷射机，在喷嘴外加入速凝剂。
4、本产品对普通硅酸盐水泥效果最佳，如用其他水泥应做好试配实验。
5、水泥存放过久或施工条件差，需适当增加掺量。
6、操作人员应做好防腐措施。
附：凝结时间测试：1、灰比0.34~0.36，根据试验水泥标准需水量和水泥相融性调试，找出最佳水灰比。
2、室温和材料温度20±3℃条件下先将水泥和水搅拌合均匀成净浆，然后加入速凝剂快速搅拌（拌合时间25~30s）迅速装模，人工振动数次，模面修平。
每隔10s测试一次，直至终凝。
3、加入速凝剂开始计时，至试针沉入净浆中距底板0.5-1.0mm 时所需时间为初凝时间，至试针沉入净浆中不超过1.0mm时所需时间为终凝时间。
包装与储存：1、本品呈碱性，应避免和酸性材料混合存放、使用。
2、应存放于干燥通风处，有效期180天。
3、本产品采用大铁桶（塑料桶）包装，每桶250kg速凝剂掺入混凝土后，能使混凝土在5min内初凝，10min内终凝。
1h就可产生强度，ld强度提高2～3倍，但后期强度会下降，28d 强度约为不掺时的80％～90％。
温度升高，提高速凝效果。
混凝土水灰比增大则降低速凝效果，故掺用速凝剂的混凝土水灰比一般为O?4左右。
混凝土防水剂规格型号
混凝土防水剂规格型号一、产品概述混凝土防水剂是一种用于混凝土结构表面防水的材料。
它能够在混凝土表面形成一层防水膜，抵御水分的渗透和侵蚀，有效地保护混凝土结构的耐久性和稳定性。
本规格将介绍混凝土防水剂的详细规格和型号，以便用户选择和使用。
二、产品分类混凝土防水剂按照使用范围和性能特点可以分为以下几类：1. 透明型混凝土防水剂：透明型混凝土防水剂是一种无色透明的液体，可以提供优异的防水效果，同时不影响混凝土的观感和颜色。
2. 砂浆型混凝土防水剂：砂浆型混凝土防水剂是一种具有一定粘性和粘结力的液体，可以与混凝土表面形成一层坚韧的防水膜，以达到防水的目的。
3. 弹性型混凝土防水剂：弹性型混凝土防水剂是一种含有弹性体的液体，可以在混凝土表面形成一层具有弹性的防水膜，以适应混凝土的变形和振动。
三、产品性能混凝土防水剂的性能应符合以下标准：1. 耐水性：混凝土防水剂应具有优异的耐水性，能够在水中长期使用而不失效。
2. 耐腐蚀性：混凝土防水剂应具有良好的耐酸碱和耐盐腐蚀性能，能够在潮湿、多盐分的环境中使用而不受侵蚀。
3. 耐候性：混凝土防水剂应能够在不同的气候条件下使用，不受太阳光、风、雨、雪等自然因素的影响。
4. 粘结力：混凝土防水剂应具有良好的粘结力，能够与混凝土表面形成牢固的结合，不易剥落或破裂。
5. 透气性：混凝土防水剂应具有一定的透气性，能够防止混凝土表面积水而导致的潮湿和腐蚀。
四、产品型号混凝土防水剂的型号应具有以下特点：1. 型号应具有一定的代表性，便于用户选择和识别。
2. 型号应包含产品的主要性能指标，例如透明型防水剂可以使用“T”开头的型号，砂浆型防水剂可以使用“M”开头的型号，弹性型防水剂可以使用“E”开头的型号等。
3. 型号应具有一定的层次性，以便用户根据具体要求选择不同的型号。
五、产品规格混凝土防水剂的规格应包含以下内容：1. 包装规格：混凝土防水剂应按照一定的标准进行包装，以便用户购买和使用。
液体无碱速凝剂
液体无碱速凝剂产品说明书北京中德新亚建筑技术有限公司液体无碱速凝剂无碱液体速凝剂主要成分为铝酸钠，掺入混凝土中能使混凝土迅速凝结硬化，具有粉尘小、回弹率低、和易性好等优点，是混凝土、砂浆湿法喷射工艺中不可缺少的添加剂。
一、产品特点1、高效促凝：能使混凝土在5分钟内初凝，10分钟内终凝；2、有效提高早期强度且对后期强度影响较小，能大幅提高混凝土及砂浆的粘聚性和粘结强度。
3、回弹率小：用于喷射混凝土（回弹率小于10%）能有效降低回弹造成的材料损失，提高经济效益。
4、微膨胀：用于混凝土中具有微膨胀效应，减缩抗裂，大幅提高抗水防渗性能，并提高其抗蚀防腐性能，比普通速凝剂抗蚀系数提高50%以上。
二、适用范围1、配制喷射型高性能混凝土及砂浆、止水堵漏的速凝早强混凝土。
2、铁路、公路、水工导流洞等隧道初次衬砌混凝土及砂浆。
3、冶金、煤矿的井巷、军工、人防等地下工程的薄壁混凝土(砂浆)。
4、加固、修复、基坑护壁、耐火工程、防护工程等。
三、性能指标项目性能指标含固量，% ≥42.0密度（22℃），g/cm³ 1.42±0.02氯离子含量，% ≤1.0总碱量，% ≤1.0四、施工工艺推荐掺量为胶材质量的 6～8%，实际掺量根据水泥品种及性能、气温情况、水灰比大小、强度等级、凝结时间快慢、施工工艺、工程类型试验确定，在使用本产品前需做试配，根据凝结时间选择最佳掺量。
将混凝土拌匀后送入喷射机，在喷嘴处加入速凝剂；水胶比为：砂浆0.33～0.40、混凝土0.38~0.44，以喷出物不流淌、无干斑、色泽均匀为宜。
四、包装贮存液体无碱速凝剂采用塑料桶包装，200kg/桶或1000kg/桶。
自生产之日起有效贮存期为12个月。
应贮存在阴凉、干燥、通风的库房中，不可曝晒，不可雨淋，冬季应注意防冻。
防水和保温材料整理汇总
一、防水材料1、定义：防水材料其实始终没有一个统一的定义，防水技术的不断更也加快的防水材料的多样化，总体来说防止雨水、地下水、工业和民用的给排水、腐蚀性液体以及空气中的湿气、蒸气等侵入建筑物的材料根本上都统称为防水材料。
2、分类：防水卷材，防水涂料，密封材料，刚性防水材料和堵漏止水材料。
2.1防水卷材2.1.1定义：由厚纸或纤维织物为胎基，经浸涂沥青或其他合成高分子防水材料而成的成卷防水材料。
2.1.2分类：依据其主要防水组成材料可分为沥青防水卷材，高聚物改性防水卷材和合成高分子防水卷材。
（1）沥青防水卷材是在基胎〔如原纸、纤维织物〕上侵涂沥青后，再在外表撒布粉状或片状的隔离材料而制成的可卷曲片状防水材料。
可分为：石油沥青纸胎油毡〔现已制止生产使用〕、石油沥青玻璃布油毡、石油沥青玻璃纤维胎油毡、铝箔面油毡。
（2）改性沥青防水卷材：改性沥青与传统的氧化沥青相比，其使用温度区间大为扩展，制成的卷材光滑松软，可制成4--5mm 厚度，可以单层使用，具有15--20 年牢靠的防水效果。
可分为：弹性体改性沥青防水卷材〔SBS 卷材〕、塑性体改性沥青防水卷材〔APP 卷材〕。
（3）合成高分子防水卷材：合成指的是以合成橡胶、合成树脂或两者共混体为基料，参与适量化学助剂和填充料，经确定工序加工而成的可卷曲片状防水卷材。
这种卷材拉伸强度高、抗撕裂强度高、断裂伸长率大、耐热性好、低温存性好、耐腐蚀、耐老化及可冷施工等优越的性能。
可分为：橡胶系防水卷材、塑料系防水卷材、橡胶塑料共混系防水卷材。
注：什么是SBS、APP 改性沥青防水卷材与沥青复合胎柔性防水卷材？弹性体改性沥青防水卷材简称“SBS卷材”，通常也称为SBS改性沥青防水卷材，是以聚酯毡或玻纤毡为胎基，苯乙烯-丁二烯-苯乙烯〔SBS〕热塑性弹性体作改性剂，两面覆以隔离材料所制成的建筑防水卷材。
塑性体改性沥青防水卷材简称“APP卷材”，通常也称为APP改性沥青防水卷材，是以聚酯毡或玻纤毡为胎基，无规聚丙烯APP 或聚烯烃类聚合物APAO、APO 作改性剂，两面覆以隔离材料所制成的建筑防水卷材。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液体混凝土无机铝盐防水剂施工作业指导书版权所有：北京海岩兴业混凝土外加剂有限公司液体混凝土无机铝盐防水剂的技术性能及应用Inorganic Aluminum Salt Waterproof Agent一、用途：液体混凝土无机铝盐防水剂是以无机铝盐为主体的多种无机盐类复合制成的熔液。
把它渗入混凝土、水泥砂浆中，即可配制成具有防渗、防漏、防潮功能的防水砂浆，抹在建筑结构表面形成刚性永久防水层。
二、使用范围：运用于屋面、卫生间、地下室、水池、水塔、仓库、桥梁、隧道、水渠、堤坝、人防工程的表层防渗防漏防潮。
三、防水机理：混凝土、水泥砂浆在硬化过程中，由于水分蒸发留下许多毛细通道和也隙，水的渗透就是通过这些毛细通道和孔隙进行的，无机铝防水剂掺入水泥砂浆后，即与水泥中的水化生成物发生化字反应，生成氢氧化铝和氢氧化铁等不溶于水的胶体物质，同时还能与水泥中的水化铝酸钙作用，生成具有一定膨胀性的复盐硫铝酸钙晶体。
这些胶体和晶体物质堵塞和填充了水泥砂浆在硬化过程中形成的毛细通道和孔隙，从而提高了水泥砂浆防水层的密实性，达到防水抗渗的目的。
四、技术指标：1 、外观：褐黄色透明液体，有微量杂质及沉淀物。
2 、液体混凝土无机铝盐防水剂掺量占水泥重量5-15% 时的水泥砂浆性能指标：3 、耐候性能试验：试板在氙灯气候试验机中进行 300 小时试验，未出现裂纹、疏松、脱落、离层等老化现象，防水面层完好，与原始试板无差异。
五、包装、贮存、保质期：液体混凝土无机铝盐防水剂用塑料桶封盖包装。
每桶净重 50 ㎏± 1 ㎏。
产品应贮存在温度低于 40 ℃的通风干燥仓库内，桶口向上，不得靠近火源和热源，以防塑料桶老化变形。
产品保质期为五年。
在五年内无明显变色和干缩现象。
六、配料要求：1 、水泥：使硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，标号不低于 32.5MPa 。
不同品种不同标号的水泥不能混合使用。
2 、砂：采用中砂、质量符合水泥砂浆用砂要求。
3 、水：用洁净的淡水（饮用水）七、施工工艺：1 、清理基层：把基层表面的油污、灰尘、杂物等清洁干净。
对光滑的基层表面还需进行凿毛处理，麻面率不得小于 75% ，。
然后用水湿润基层。
2 、刷结合层：在已凿毛和干净湿润的基层上，用刷子均匀刷一道稀粘状的水泥防水剂素浆（配合比为水泥：水：液体混凝土无机铝盐防水剂 =1 ： 2.20 ：0.10 ）作结合层。
以提高防水砂浆与基层的粘合力。
厚度以 2 ㎜左右为3 、抹第一层防水砂浆（找平层）：在结合层未干之前必须及时抹第一层防水砂浆（配合比为水泥：中砂：水：液体混凝土无机铝盐防水剂 =1 ： 2.5 ： 0.35 ： 0.15 ）作找平层，厚度以 10 ㎜左右为宜。
擀光压实后，用木抹搓出麻面。
4 、抹第二层防水砂浆：在找平层初凝后，应及时抹第二层防水砂浆，其配合比和厚度均与第一层防水砂浆相同，用铁抹子反复压平压光。
5 、潮湿养护：在第二层防水砂浆终凝之后，应及时养护，每天均匀浇水不得少于五次，在保持潮湿条件下养护七天。
液体混凝土无机铝盐防水剂由北京海岩兴业混凝土外加剂有限公司独家根据用户需求研发生产，达到最基本的国家检测标准，目前液体混凝土无机铝盐防水剂错综复杂，价位层次不齐，都会做液体混凝土无机铝盐防水剂，真正满足客户需求的有几个，原应很简单，是我们的使用客户放纵了生产者，贪便宜所造成的后果是给建筑物带来安全隐患，我们的使用者没有受益。
液体混凝土无机铝盐防水剂属于北京海岩兴业混凝土外加剂有限公司独家开发，发明人：于泳，在全国固定销售人员，无任何授权代理公司，工厂合同制生产，实地考察后，我司出示合理的产品质量保证文件，施工方案、实验样板得到客户一致认可后，签订有效合同后，按实际实验材料生产此产品，资料索取请联系我公司，此技术转让，任何剽窃行为举报者北京海岩兴业混凝土外加剂有限公司对本产品每批出厂产品均配有防伪标识,批产品的出厂说明,批产品的性能,批产品的合格证,每批都不同.每批货可通过网站，通过客户的合格证中的“产品批号”查询真假，并下载相关施工技术及说明书。
查询登陆“百度”或其他搜索引擎输入“海岩兴业”进入官网即可，本文由北京海岩兴业混凝土外加剂有限公司独家诠释，版权所有：北京海岩兴业混凝土外加剂有限公司，网址： 。
1 、 UsesInorganic Aluminum Salt Waterproofr Agent is a solution made by compounding various inorganic salts with inorganic aluminum salt as the main component. When it is mixed into cement mortar, it can form an unpermeable, leakproof and moisture resistant mortar which can be applied on the surface of building constructions to give a right permanent waterproof layer.2 、 Scope of useThe Agent can be used on surfaces of roof top, and in toilet, underground basement, water pool, water tower. Warehouse, bridge, tunnel. Sewerage. Dam and air defence constructions etc. for the purpose to keep them from damage caused leaking water permeation and moisture effect.3 、 Mechanism of waterproof action.During setting of the mortar, numerous capillary channels and orifices may be formed in its network due to evaporation of water present in the mortar. When “Inorganic ALUMINUM Salt Waterpr oof Agent” is mixed into the cement mortar, it reacts with the hydrated component of the mortar to form insoluble colloidal aluminum hydroxide and iron hydroxide and .at the same time, react with the hydrated calcium aluminate in the cement to form crystalline calcium aluminum sulfate complex with expandable properties. These colloidal and orifices and increase the compactness of the crystal lattice of the waterproof layer of the concrete to attain its unpermeable leak proof property.4 、 Technical indexes（ 1 ） Appearance: Clear brownish yellow liquid with small amount of suspended matter.（ 2 ）Properties of mortar with 15% by weight of “Inorganic Aluminum Salt Waterproof Agent”.（ 3 ）Weathering test:Sample plates were exposed under Xenon lamp irradiation for 300 hours, no cracking, loosing or peeling were observed. The samples remained intact without any sign of aging.5 、 Pacing, storage and shelf life“Inorganic Aluminum Salt Waterproof Agent” is packed insealed plastic drums of 25±1 ㎏ each, net. It is to be stored in a dry, well ventilated warehouse away from heat and flame to avoid aging and deformation of the container.Shelf life of the product is 5 years. It can kept for that period with no apparent color change of shrinkage.6 、 Requirement of concrete material(1)Cement: Use Portland cement. Silica cement or slag cement not lower than 32.5MPa. Different kinds of cement or cement with different strength should not be used together.(2)Sand: Use medium size sand as required by conventional mortar.(3)Water: Use clean tap water7 、 Working procedure:(1)Treatment of the basementClear away all the dust, lose fragments and greasy particles from the basement. Roughen its smooth surface with chisel to givea roughened area not less than 75%.Wet the basement with water.(2)Application of the comling layer.Brush evenly a thin layer of waterproof plain mortar, preferably to a thickness of 2 ㎜ . To improve the adhesive strength between the first layer and the later waterproof sand mortar layer. Composition of the waterproof plain mortar: cement: water: “Inorganic Aluminum Salt Waterproof Agent”(1:2.20:0.10)(3)Application of the first waterproof sand mortar layer.(the leveling layer)It is necessary to apply the first waterproof sand mortar layer to the above combining layer before it dnies up. Composition of the waterproof sand mortar: cement: medium size sand: water: “Inorganic Aluminum Salt Waterproof Agent” 1:2.5:0.35:0.15. Apply to a thickness of about 10 ㎜ , press tight, leveled and noughened with a wood trowel.(4)Application of second layer of waterproof sand mortar.Immediately after the first layer sets. Apply the second waterproof sand mortar promptly to a thickness same as the first layer. Composition of the mortar is also same with the first layer. Level and press tight repeatedly with an iron trowel until smooth and gloosy.(5)MaintenanceAfter setting of this last layer, it is essential to maintain by spraying water at least 5 times daily for a period of seven days.。
