无机铝盐防水砂浆施工工艺
无机铝盐防水砂浆施工方法
无机铝盐防水砂浆施工方法
1、基面处理：凿除旧混凝土面剥蚀层，用水冲洗干净，保持基本干净、坚实。
2、配制无机铝盐防水砂浆：干粉类按照水料比为15%的比例加水混合搅拌均匀即可，砂浆涂抹厚度在20-30mm为宜，配好的浆料应保证在0.5-1小时内用完，搅拌好的砂浆应注意防晒避风。
3、铺筑面积大时可用机械喷涂，分格施工。
一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10m2，错开施工的间隔不应小于24小时。
分层施工时，留缝位置应互相错开。
4、无机铝盐防水砂浆摊铺完毕后应立即喷适量雾状水压抹并一次抹平，不宜反复抹压。
遇有气泡时应刺破，表面应密实。
立面或顶面的面层厚度大于10mm时应分层施工。
每层抹面厚度宜为5-10mm，待前一层指触干时方可进行下层施工。
5、施工后的砂浆层须养护7天。
无机铝盐防水砂浆施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。
养护温度不宜底于5℃。
无机铝盐防水砂浆施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时洒水于表面。
无机铝盐防水砂浆施工方法
无机铝盐防水砂浆施工方法
1、基面处理：凿除旧混凝土面剥蚀层，用水冲洗干净，保持基本干净、坚实。
2、配制无机铝盐防水砂浆：干粉类按照水料比为15%的比例加水混合搅拌均匀即可，砂浆涂抹厚度在20-30mm为宜，配好的浆料应保证在0.5-1小时内用完，搅拌好的砂浆应注意防晒避风。
3、铺筑面积大时可用机械喷涂，分格施工。
一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10m2，错开施工的间隔不应小于24小时。
分层施工时，留缝位置应互相错开。
4、无机铝盐防水砂浆摊铺完毕后应立即喷适量雾状水压抹并一次抹平，不宜反复抹压。
遇有气泡时应刺破，表面应密实。
立面或顶面的面层厚度大于10mm时应分层施工。
每层抹面厚度宜为5-10mm，待前一层指触干时方可进行下层施工。
5、施工后的砂浆层须养护7天。
无机铝盐防水砂浆施工后，表面指触干燥后应进行喷雾养护或覆盖草帘、麻袋等保持潮湿。
养护温度不宜底于5℃。
无机铝盐防水砂浆施工24小时后，覆盖塑料布潮湿养护7天，有条件时可定时洒水于表面。
屋面及装修工程施工方案
A 屋面及装修工程施工方案A.1.1主要营造做法1.铺地砖地面（裙房大部分地面）1.1.20厚花岗石或地砖铺实拍平，水泥浆擦缝1.2.30厚1∶4干硬性水泥砂浆1.3.刷素水泥浆一道1.4.100厚C15混凝土垫层1.5.素土夯实2.水泥砂浆防水地面（裙房首层设备管井）2.1.30厚1：2.5水泥砂浆掺入水泥用量3％的硅质密实剂，分两次抹面（向地漏抹出坡度）2.2.素水泥浆结合层一遍2.3.100厚C15混凝土垫层2.4.素土夯实3.水泥砂浆防水地面（裙房首层配电间）3.1.30厚1：2.5水泥砂浆掺入水泥用量3％的硅质密实剂，分两次抹面3.2.100厚C15混凝土垫层3.3.素土夯实4.防滑面砖楼面（用于二层以上大部分楼面）：结构沉板1304.1.10厚地砖铺实拍平，水泥砂浆擦缝或1：1水泥砂浆填缝4.2.20厚1：4干硬性水泥砂浆4.3.60厚C15细石混凝土填充管道间（管上配∅2@100钢丝防裂网片）4.4.20厚复合铝箔挤塑聚苯乙烯保温板4.5.20厚无机铝盐防水砂浆分两次抹面.找平抹光4.6.无机铝盐防水素浆4.7.现浇钢筋混凝土楼板5.防滑面砖楼面（用于二层以上卫生间）：结构沉板1705.1.10厚地砖铺实拍平，水泥砂浆擦缝或1：1水泥砂浆填缝5.2.20厚1：4干硬性水泥砂浆5.3.20厚1:3水泥砂浆保护层一道5.4. 1.5mm聚氨脂(环保型)防水涂料，面撒黄砂，四周沿墙上翻250高，安装淋浴位置三侧墙面防水层卷起1800, 基层处理剂一道5.5.60厚C15细石混凝土填充管道间，并向地漏找0.5%泛水,最薄处40厚（管上配∅2@100钢丝防裂网片）5.6.20厚复合铝箔挤塑聚苯乙烯保温板5.7.20厚无机铝盐防水砂浆分两次抹面.找平抹光5.8.无机铝盐防水素浆5.9.现浇钢筋混凝土楼板6.铺石材楼面（1、2层大部分楼面）：结构沉板50。
6.1.予留20厚面层6.2.10厚地砖铺实拍平，水泥砂浆擦缝或1：1水泥砂浆填缝6.3.20厚1：4干硬性水泥砂浆6.4.20厚1:3水泥砂浆保护层6.5.60厚CL7.5轻集料混凝土垫层6.6.现浇钢筋混凝土楼板7.铺防滑地砖楼面（1、2层卫生间楼面）（结构沉板130）7.1.撒素水泥面，8-10厚地砖楼面7.2.20厚干硬性水泥砂浆结合层7.3.60厚C20细石混凝土向地漏找0.5%泛水7.4. 1.5厚聚安脂三遍涂膜防水层,防水层周边卷起1507.5.20厚1∶3水泥砂浆找平层,四周抹小八字角7.6.钢筋混凝土楼板8.防滑面砖楼面8.1.10厚地砖铺实拍平，水泥砂浆擦缝或1：1水泥砂浆填缝8.2.20厚1：4干硬性水泥砂浆8.3.刷素水泥浆一道8.4.现浇钢筋混凝土楼板及踏步板8.5.注:用于踏步板时带防滑条9.水泥砂浆防水楼面9.1.30厚1：2.5水泥砂浆掺入水泥用量3％的硅质密实剂，分两次抹面（向地漏抹出坡度）9.2.素水泥浆结合层一遍9.3.现浇钢筋混凝土楼板10.水泥砂浆保温防水楼面10.1.20厚1：2水泥砂浆抹面压光10.2.刷素水泥浆一道10.3.20mm厚1：2水泥砂浆找平层10.4.1.5厚厚聚安脂三遍涂膜防水层,防水层周边卷起250素水泥浆结合层一遍10.5.50厚C20细石混凝土后浇保护层向地漏处找坡，最薄处30厚，随打随抹光10.6.挤塑型聚苯板保温层10.7.素水泥浆结合层一遍10.8.现浇钢筋混凝土楼板11.喷涂料墙面：11.1.弹性涂料（防水型）11.2.弹性腻子11.3.4厚聚合物防裂砂浆分两次抹，压入涂塑耐碱玻纤网格布薄层抹灰（首层附加一层加强网布）。
无机铝盐防水剂施工说明
无机铝盐防水剂无机铝盐防水剂施工说明书北京德瑞兴科技有限公司无机铝盐防水剂（粉体、液体）产品介绍：无机铝盐防水剂（液体、粉体）是砂浆防水专用外加剂，具有防水、减水、抗裂、抗拉伸、抗折弯、早强、抗渗、防漏、防潮、耐酸碱等优点，专门用于建筑结构表面层的钢性永久性防水形成坚固致密的憎水物质，充填、堵塞混凝土、砂浆在硬化过程中形成的毛细孔隙和水通道，具有极强的憎水性和潮气的排斥性，从而赋予混凝土结构物与水泥制品优异的防水性能。
无机铝盐还可以涂抹在建筑结构表面，作为刚性永久防水层。
应用范围：★用于工业与民用建筑的屋面、地下室、隧道、矿井、人防工程、地下人行道、地下商场、地下停车场、游泳场、水塔、给排水池、水泵站等有防水抗渗要求的混凝土工程。
★建造水池、游泳池、水塔、贮罐，大型容器、粮仓，山洞内贮存库。
★建筑工程：地面，内、外墙面，卫生间等部位防水。
产品性能：★本产品无污染、无腐蚀、不燃、对人身体无害。
★防水性能好，不降低混凝土强度，抗老化，防水寿命长。
★施工简便，易操作，可节省大量材料、人工费和维修费。
★工程造价低，砂浆抹面 3～4元/m2。
★耐热、耐寒与水泥寿命同等。
施工方法：液体：1、1:1兑水直接喷涂；2、按水泥5%内掺使用。
粉体：1、混凝土浇注工程，防水剂掺量为按水泥使用量的 Cx6-8%。
水泥砂浆抹面工程，防水剂掺量为水泥用量的 Cx6-8%。
2、用法：机械搅拌混凝土、砂浆作业：首先确定防水剂用量（防水剂未经稀释前不得直接加入搅拌机内使用），然后将防水剂按比例加入搅拌机内、不足水量用自来水补充，搅拌2～3分钟，使混凝土（砂浆）达到均匀，和易性为宜。
3、人工拌合水泥砂浆作业：先将防水剂直接拌和使用，施工基层必须牢固、平整、干净。
砂浆抹面分两次作业厚度20mm。
4、本防水剂适应普通硅酸盐水泥和硅酸盐水泥，标号不低于 32.5Mpa。
包装与贮存：★包装：液体：25公斤/桶，粉体50公斤/袋；可根据客户要求定制包装规格。
无机铝盐防水剂(粉体、液体)

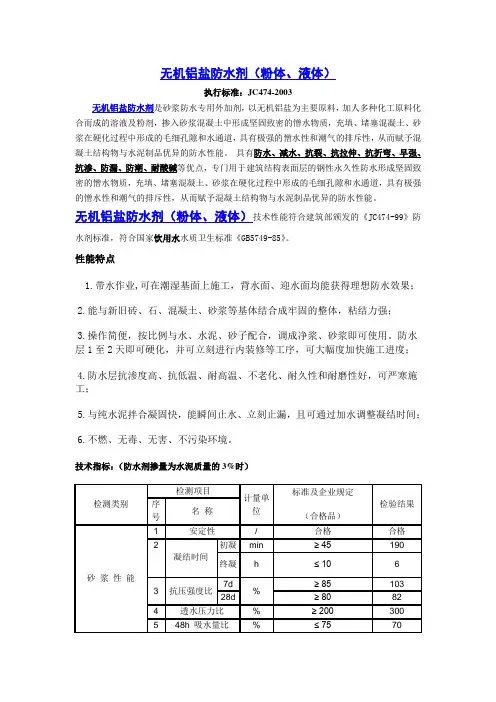

无机铝盐防水剂（粉体、液体）执行标准：JC474-2003无机铝盐防水剂是砂浆防水专用外加剂，以无机铝盐为主要原料，加人多种化工原料化合而成的溶液及粉剂，掺入砂浆混凝土中形成坚固致密的憎水物质，充填、堵塞混凝土、砂浆在硬化过程中形成的毛细孔隙和水通道，具有极强的憎水性和潮气的排斥性，从而赋予混凝土结构物与水泥制品优异的防水性能。
具有防水、减水、抗裂、抗拉伸、抗折弯、早强、抗渗、防漏、防潮、耐酸碱等优点，专门用于建筑结构表面层的钢性永久性防水形成坚固致密的憎水物质，充填、堵塞混凝土、砂浆在硬化过程中形成的毛细孔隙和水通道，具有极强的憎水性和潮气的排斥性，从而赋予混凝土结构物与水泥制品优异的防水性能。
无机铝盐防水剂（粉体、液体）技术性能符合建筑部颁发的《JC474-99》防水剂标准，符合国家饮用水水质卫生标准《GB5749-85》。
性能特点1.带水作业,可在潮湿基面上施工，背水面、迎水面均能获得理想防水效果；2.能与新旧砖、石、混凝土、砂浆等基体结合成牢固的整体，粘结力强；3.操作简便，按比例与水、水泥、砂子配合，调成净浆、砂浆即可使用。
防水层1至2天即可硬化，并可立刻进行内装修等工序，可大幅度加快施工进度；4.防水层抗渗度高、抗低温、耐高温、不老化、耐久性和耐磨性好，可严寒施工；5.与纯水泥拌合凝固快，能瞬间止水、立刻止漏，且可通过加水调整凝结时间；6.不燃、无毒、无害、不污染环境。
技术指标：（防水剂掺量为水泥质量的3%时）无机铝盐防水剂（粉体、液体）用途：1、用于工业与民用建筑的屋面、地下室、隧道、矿井、人防工程、地下人行道、地下商场、地下停车场、游泳场、水塔、给排水池、水泵站等有防水抗渗要求的混凝土工程。
2、建造水池、游泳池、水塔、贮罐，大型容器、粮仓，山洞内贮存库。
3、建筑工程：地面，内、外墙面，卫生间等部位防水。
水泥砂浆防水层施工工艺标准

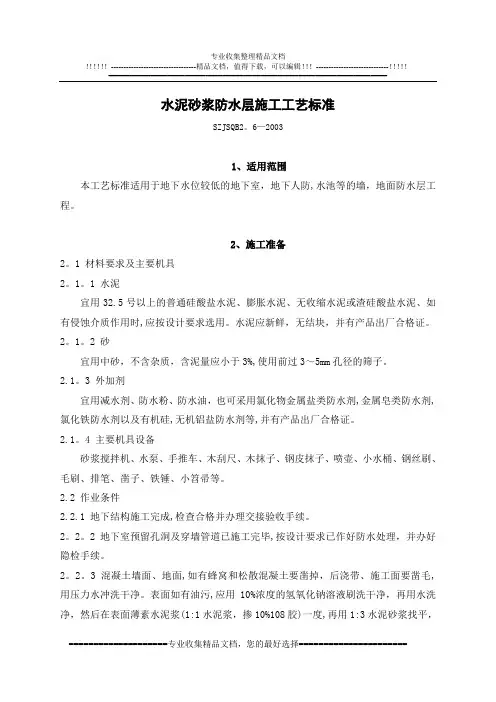

==================================================================水泥砂浆防水层施工工艺标准SZJSQB2。
6—20031、适用范围本工艺标准适用于地下水位较低的地下室，地下人防,水池等的墙，地面防水层工程。
2、施工准备2。
1 材料要求及主要机具2。
1。
1 水泥宜用32.5号以上的普通硅酸盐水泥、膨胀水泥、无收缩水泥或渣硅酸盐水泥、如有侵蚀介质作用时,应按设计要求选用。
水泥应新鲜，无结块，并有产品出厂合格证。
2。
1。
2 砂宜用中砂，不含杂质，含泥量应小于3%,使用前过3～5mm孔径的筛子。
2.1。
3 外加剂宜用减水剂、防水粉、防水油，也可采用氯化物金属盐类防水剂,金属皂类防水剂,氯化铁防水剂以及有机硅,无机铝盐防水剂等,并有产品出厂合格证。
2.1。
4 主要机具设备砂浆搅拌机、水泵、手推车、木刮尺、木抹子、钢皮抹子、喷壶、小水桶、钢丝刷、毛刷、排笔、凿子、铁锤、小笤帚等。
2.2 作业条件2.2.1 地下结构施工完成,检查合格并办理交接验收手续。
2。
2。
2地下室预留孔洞及穿墙管道已施工完毕,按设计要求已作好防水处理，并办好隐检手续。
2。
2。
3 混凝土墙面、地面,如有蜂窝和松散混凝土要凿掉，后浇带、施工面要凿毛,用压力水冲洗干净。
表面如有油污,应用10%浓度的氢氧化钠溶液刷洗干净，再用水洗净，然后在表面薄素水泥浆(1:1水泥浆，掺10%108胶)一度,再用1:3水泥砂浆找平，==================================================================或用1：2干硬性水泥砂浆填压实，较大的蜂窝应支模用比结构高一强度等级的半干硬性细石混凝土强力捣实。
2.2。
4 用混凝土砂浆砌筑的砖墙，必须在彻砖时划缝,深度为8～10mm，如漏划,应凿出.2。
2。
5 预埋件,预埋管道露出基层,应在其周围凿出宽20～30mm，深50～60mm的沟槽，湿润后用1：2干硬性水泥砂浆填压实。
素浆无机铝盐防水剂
施工作业指导书版权所有：北京海岩兴业混凝土外加剂有限公司素浆无机铝盐防水剂的技术性能及应用Inorganic Aluminum Salt Waterproof Agent一、用途：无机铝盐防水剂是以无机铝盐为主体的多种无机盐类复合制成的熔液。
把它渗入水泥砂浆中，即可配制成具有防渗、防漏、防潮功能的防水砂浆，抹在建筑结构表面形成刚性永久防水层。
二、使用范围：运用于屋面、卫生间、地下室、水池、水塔、仓库、桥梁、隧道、水渠、堤坝、人防工程的表层防渗防漏防潮。
三、防水机理：水泥砂浆在硬化过程中，由于水分蒸发留下许多毛细通道和也隙，水的渗透就是通过这些毛细通道和孔隙进行的，无机铝防水剂掺入水泥砂浆后，即与水泥中的水化生成物发生化字反应，生成氢氧化铝和氢氧化铁等不溶于水的胶体物质，同时还能与水泥中的水化铝酸钙作用，生成具有一定膨胀性的复盐硫铝酸钙晶体。
这些胶体和晶体物质堵塞和填充了水泥砂浆在硬化过程中形成的毛细通道和孔隙，从而提高了水泥砂浆防水层的密实性，达到防水抗渗的目的。
四、技术指标：1 、外观：褐黄色透明液体，有微量杂质及沉淀物。
2 、无机铝盐防水剂掺量占水泥重量5-15% 时的水泥砂浆性能指标：3 、耐候性能试验：试板在氙灯气候试验机中进行 300 小时试验，未出现裂纹、疏松、脱落、离层等老化现象，防水面层完好，与原始试板无差异。
五、包装、贮存、保质期：无机铝盐防水剂用塑料桶封盖包装。
每桶净重 50 ㎏± 1 ㎏。
产品应贮存在温度低于 40 ℃的通风干燥仓库内，桶口向上，不得靠近火源和热源，以防塑料桶老化变形。
产品保质期为五年。
在五年内无明显变色和干缩现象。
六、配料要求：1 、水泥：使硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，标号不低于 32.5MPa 。
不同品种不同标号的水泥不能混合使用。
2 、砂：采用中砂、质量符合水泥砂浆用砂要求。
3 、水：用洁净的淡水（饮用水）七、施工工艺：1 、清理基层：把基层表面的油污、灰尘、杂物等清洁干净。
无机铝盐防水剂使用方法
无机铝盐防水剂使用方法
《无机铝盐防水剂使用方法》
无机铝盐防水剂是一种常用的建筑防水材料，广泛应用于屋顶、墙壁和地板等装修工程中。
它具有耐候性强、稳定性好以及良好的防水效果等特点。
下面将介绍一下无机铝盐防水剂的使用方法。
首先，使用者应先将无机铝盐防水剂进行搅拌，确保其达到均匀的状态。
然后，使用扫帚或刷子将防水剂均匀地涂抹在需要防水的表面上。
在施工过程中，要保持涂料的均匀性，以免出现漏涂或者浓度不均匀的情况。
在涂抹完后，通常需要至少经过两次施工来达到较好的防水效果。
每次施工之间需要等待涂层完全干燥后再进行下一次施工，可根据室内温度和湿度来决定等待时间，一般情况下为24小时。
如果涂层在涂抹过程中有不均匀或者出现漏涂情况，可在干燥后使用细砂纸进行修补。
此外，使用者还需注意无机铝盐防水剂的适用范围。
该防水剂适用于砖墙、石膏板、混凝土等表面的防水处理，而对于金属或塑料等材质，不适合使用该种防水剂。
在施工前，应确保表面干燥、无杂质，以免影响防水效果。
最后，使用者在施工后也需注意保养与维护。
建议定期检查防水层的状况，如发现有破损或者老化，及时进行修补或更换，以保持良好的防水效果。
在日常清洁时，应避免使用含酸性或碱性溶液，以免对防水层产生损害。
通过以上介绍，相信读者对无机铝盐防水剂的使用方法有了更加深入的了解。
在实际施工中，使用者应严格按照说明进行操作，以确保施工质量和防水效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、施工工艺：
1 、清理基层：
把基层表面的油污、灰尘、杂物等清洁干净。
对光滑的基层表面还需进行凿毛处理，麻面率不得小于75% ，。
然后用水湿润基层。
2 、刷结合层：
在已凿毛和干净湿润的基层上，用刷子均匀刷一道稀粘状的水泥防水剂素浆（配合比为水泥：水：无机铝盐防水剂=1 ：2.20 ：0.08 ）作结合层。
以提高防水砂浆与基层的粘合力。
厚度以2 ㎜左右为宜。
3 、抹第一层防水砂浆（找平层）：
在结合层未干之前必须及时抹第一层防水砂浆（配合比为水泥：中砂：水：无机铝盐防水剂=1 ：2.5 ：0.35 ：0.08 ）作找平层，厚度以10 ㎜左右为宜。
擀光压实后，用木抹搓出麻面。
4 、抹第二层防水砂浆：
在找平层初凝后，应及时抹第二层防水砂浆，其配合比和厚度均与第一层防水砂浆相同，用铁抹子反复压平压光。
5 、潮湿养护：
在第二层防水砂浆终凝之后，应及时养护，每天均匀浇水不得少于五次，在保持潮湿条件下养护七天。
