箱式变电站特点及应用分析

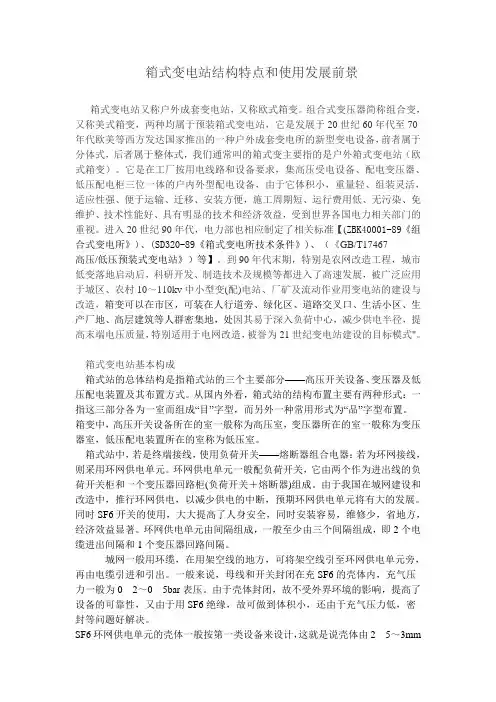

箱式变电站特点和使用发展前景
箱式变电站结构特点和使用发展前景箱式变电站又称户外成套变电站，又称欧式箱变。
组合式变压器简称组合变，又称美式箱变，两种均属于预装箱式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，前者属于分体式，后者属于整体式，我们通常叫的箱式变主要指的是户外箱式变电站（欧式箱变）。
它是在工厂按用电线路和设备要求，集高压受电设备、配电变压器、低压配电柜三位一体的户内外型配电设备，由于它体积小，重量轻、组装灵活，适应性强、便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护、技术性能好、具有明显的技术和经济效益，受到世界各国电力相关部门的重视。
进入20世纪90年代，电力部也相应制定了相关标准【(ZBK40001-89《组合式变电所》)、(SD320-89《箱式变电所技术条件》)、（《GB/T17467高压/低压预装式变电站》）等】。
到90年代末期，特别是农网改造工程，城市低变落地启动后，科研开发、制造技术及规模等都进入了高速发展，被广泛应用于城区、农村10～110kv中小型变(配)电站、厂矿及流动作业用变电站的建设与改造，箱变可以在市区，可装在人行道旁、绿化区、道路交叉口、生活小区、生产厂地、高层建筑等人群密集地，处因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于电网改造，被誉为21世纪变电站建设的目标模式"。
箱式变电站基本构成箱式站的总体结构是指箱式站的三个主要部分——高压开关设备、变压器及低压配电装置及其布置方式。
从国内外看，箱式站的结构布置主要有两种形式：一指这三部分各为一室而组成“目”字型，而另外一种常用形式为“品”字型布置。
箱变中，高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室。
箱式站中，若是终端接线，使用负荷开关——熔断器组合电器：若为环网接线，则采用环网供电单元。
箱式变电站智能化应用浅析
箱式变电站智能化应用浅析箱式变电站是一种集变电设备、控制设备和通信设备于一体的小型变电站，具有体积小、结构紧凑、安装灵活等优点。
随着科技的进步和信息化技术的应用，箱式变电站的智能化应用逐渐展现出强大的优势。
本文将对箱式变电站智能化应用进行浅析。
一、远程监测与控制传统的箱式变电站需要人工定期巡检和操作，效率低下且易受外界环境的影响。
而智能化的箱式变电站通过内置的监测设备和传感器，可以实时监测变电设备的运行状态、温度、湿度等参数，并通过通信网络将数据传输到监控中心。
监控中心可以根据数据分析来预测设备的故障风险，并及时采取措施进行维修，大大提高了设备的可靠性和运行效率。
二、安全管理与报警系统智能化的箱式变电站可以通过安全监测设备实时监测变电设备周围的环境，如火灾、气体泄露等情况，一旦发生异常情况，系统可以通过报警装置及时向监控中心发送报警信息，并进行相应的处理。
智能化箱式变电站还可以通过视频监控系统对设备周围进行实时监控，提高了安全管理的水平。
三、能源管理与节能控制智能化的箱式变电站可以通过能源管理系统实时监测能源的使用情况，包括电力、燃气、水等各种能源的消耗情况，通过数据分析来优化能源消耗，实现节能控制。
智能化变电站还可以通过智能计量系统实时监测供电负荷，根据负荷的变化来调整供电方式，提高供电的效率和稳定性。
四、数据分析与决策支持通过在智能化箱式变电站中集成大数据分析技术，可以实时分析各种数据，如电网负荷、设备运行数据、用户用电情况等，从而为电力公司提供准确的数据支持和决策依据。
通过数据分析，可以更好地了解电力设备的运行情况和用户的用电需求，制定更科学合理的供电方案，提高资源利用效率，减少供电风险。
智能化的箱式变电站在远程监测与控制、安全管理与报警系统、能源管理与节能控制以及数据分析与决策支持等方面具有显著的优势。
随着信息技术的不断发展和应用，智能化箱式变电站将在电力领域发挥更大的作用，为电力生产和供应提供更高效、安全和可靠的保障。
箱式变电站技术总结
箱式变电站技术总结箱式变电站在电网中以它独特的优越性正起着越来越重要的作用。
本人所在的变电综合班在日常的工作中，安装箱式变电站越来越多。
一、箱式变电站的特点和型式箱式变电站由高压配电装置、电力变压器、低压配电装置等部分组成，安装于一个金属箱体内，三部分设备各占一个空间，相互隔离。
箱式变电站是一种比较新型的设备。
它由刚开始比较简单的设备发展成了现在的比较完善的可靠的设备了。
它具有以下的优点：（1）占地面积小，征用土地方便，适用在一般城市负荷密集地区、农村地区、住宅小区等安装，有利于高压延伸，减少低压线路的供电半径，降低线损。
（2）减少土建基础费用，可以工厂化生产，缩短现场施工周期，投资较少，收效明显。
（3）体积小，重量轻便于运输或移位。
（4）可采用全密封变压器，SF6环网柜等新型设备，具有长周期，免维护、功能比较齐全的特点，可用于终端，又可用于环网。
（5）外形新颖美观，广泛用于建筑施工的临时用电，工业园区、居民小区、商业中心等用电的需求，与环境较为协调。
箱式变电站的型式可以分为普通和紧凑型两类。
普通型箱式变电站有ZBW型和XWB型等，紧凑型箱式变电站有ZB1-336型和GE箱式变电站等。
箱式变电站10KV 配电装置常用的有FN12-12型或FZN25-12型负荷开关加熔断器，并从邻近架空线支接到变压器高压端。
进线方式可采用电缆线或架空绝缘线，按照使用环境和不同用途任意选择。
作为独立用户用箱式变电站时，可以采用一回路供电。
二、各类箱式变电站的主要技术参数类型:普通型 ZBW型或XWB型紧凑型 ZB1-36型 GE、COOPER（库伯） 10KV 进线装置 SM6型、FN5型等 HXGN6-10型SF6开关四位置开关变压器型号 S11型或其他 S9-500 SH（GE）-500 COOPER-500（相当S7）额定电压（KV） 10/0.4 10/0.4 10/0.4 10/0.4分接电压±2×2.5% +3×2.5%-1×2.5% +3×2.5%-1×2.5% ±2×2.5%连接组别 Y，yn D,yn11 D,yn11 D,yn11高压电流（A）高压为28.9或者其他 28.9 28.9 28.9阻抗电压百分数 4%或其他 4% 4% 4%空载损耗（W） 960 960 270 相当S7负载损耗（W） 5100 5100 5100 相当S7低压配电回路 4~6回 3~4回标准1回油种类沪石10号，沪石25号普通油或β 普通油或R-TEMP油二、各类常用箱变的结构特点1、ZBW型箱式变电站的结构特点。
箱式变电站的特点
箱式变电站的特点
(1)设备趋于无油化：
在箱式变电站中，主变压器、直配变或站用变、TV、TA一般都采用干式，断路器采用真空断路器，采用无油设备将有效地避免常规变电站设备难以根治的渗漏问题，变电站可实行状态检修，减少维护工作量和维护费用，运行环境好，特别适用于污染严重地区，运行费用低，整体效益可观。
(2)占地小型化：
由于我国可耕地面积非常少，建设箱式变电站减少占地面积，设备布置集中，一般箱式变电站较常规变电站的占地面积能减少50%以上。
(3)布置简单化：
变电站注油设备改为无油设备，设备区域小而布置集中，越来越趋于简单化、小型化，设备保护不需要就地显示功能，所有电气信号、数据采集均传输到主站显示，容易实现无人值班。
(4)二次微机化：
箱式变电站二次均采用微机自动化保护装置，具备遥控、遥信、遥测功能，根据主变容量也可实现"四遥"。
使变电站运行水平达到较高的智能化程度，操作简单，适用性强。
铁路箱式变电站的特点及应用
ｆ
图 ４
５ 箱变变压器部分
表 示瓷套式金属氧化 物避冒器
Ｌ—— ———— ——— ——一
图 １
变 压器 是一 种 静止 的机 电装置 ， 它 利 用 电 磁 感 应 原 理 将 一 种 电 压 、 电 流 的交 流 电转化成 同一频 率 的另一 种
或 几 种 不 同 电 压 、 电 流 的 交 流 电 ，它 可 以 实 现 电 能 不 同 等 级 的 转 换 ，是 实 现 电 能 转 换 、分 配 和 使 用 的 重 要 电 气
Ｔ 衰示保护变压 善 Ｐ 衰示保护互蓐嚣 Ｍ 表示保护电机 矗示瞧甩环境 Ｎ－ 户冉 ｗｔ户外
衰示熔昕鼍 ② 增容 方 便 ，当用 户 需 要 增 容 时 ， 衰示阻流式 土 建基 础可 以重 新 利 用 ，大 大 缩 短 施 工 图 ２ 周期 ； ③ 箱 变 辐 射 小 ， 由于 变 压 器 放 置 于 ③Ｐ Ｔ ： 电压 互 感器 型号 含 义 说 明 。 金属箱体 内，箱体可起到屏蔽作用。 电压 互 感 器 是 根 据 电磁 感 应 原理 把 高 电 ０ ０ Ｖ 或更低等级 的 由 于 欧式 箱 变 的多 种 优 点 ，多 适 用 压按 比例关系变换成１
① 供 电 可靠性 高 ，可增设 电动 机 构 、配 电 自动化 装 置 及 电容 器 装 置 ，可 降低 供 电线路损 耗 ；
衰示颤定电濉 （ ＾）
衰示囊定电压 （ ｋ ） 襄示设计序列
压器类 型时 ，需考虑使用场所的环境特 点 ，各类变压器性 的适用范 围及能 比较
见表 ２ 。 ６ 箱 变低 压部 分 低 压 室 主 要 由低 压 进 线 柜 、 低 压 出线 柜 、以及 低 压 补 偿 柜 组 成 ，主 要设 备有电压电流表 、功率 因数表 、隔离开
箱式变电站行业分析报告
箱式变电站行业分析报告一. 定义箱式变电站是一种高压电缆分配和转换到低压电缆的电力设备，能够将高电压电能转换为中电压或低电压电能，广泛应用于电力供应、工矿企业、城市规划和公共建筑等领域。
二. 分类特点箱式变电站按照功率、类型、压力等多种因素划分。
根据功率可分为低功率箱式变电站（小于500kVA）、中功率箱式变电站(500至2000kVA）和高功率箱式变电站（大于2000kVA）三类。
根据类型可分为固定式和移动式两种。
根据压力可分为铁芯式或干式。
其主要特点是集成化设计，高运行效率，可靠性好，维护方便。
三. 产业链箱式变电站产业链包括下游市场需求、中游生产制造、上游关键材料及设备供应。
四. 发展历程我国箱式变电站行业始于上世纪60年代，经过几十年的发展，目前已初步建立完善的产业体系。
行业发展初始阶段主要一些论证和试制环节，随着技术进步和市场需求的推动，逐步形成标准化、规模化、集成化的产品。
五. 行业政策文件国家发展改革委、能源局相关政策文件规定了箱式变电站市场发展方向和政策支持。
六. 经济环境受经济发展、环保、产业政策等因素影响，箱式变电站市场总体保持平稳增长，市场规模不断扩大。
七. 社会环境能源短缺、煤炭污染、能源安全等社会环境问题，成为了箱式变电站行业发展的实现障碍。
八. 技术环境随着科技进步，世界先进技术的日益应用，箱式变电站技术不断创新和提高，改善了工作效率和产品品质。
九. 发展驱动因素1. 市场需求的持续增长，市场规模不断扩大;2. 科技创新、技术进步的推动以及新能源的广泛应用;3. 产业政策和市场环境的扶持和规范。
十. 行业现状我国箱式变电站广泛应用于电力供应、工业、城市规划和公共建筑等领域，产品不断优化，市场需求不断增长，行业总体保持稳定增长态势。
同时，行业内存在诸如产品质量参差不齐、价格竞争激烈等现象。
十一. 行业痛点行业市场集中度偏低，产品同质化现象严重，技术创新能力仍待加强。
十二. 行业发展建议1. 增加技术研发力度，提高产品质量和技术含量;2. 建立完整的产业体系和标准化的生产流程，提高生产效率;3. 合理利用资源，节约能源，在环保问题上做出积极贡献。
探讨农村电网中35kV箱式变电站的运用问题思考
探讨农村电网中35kV箱式变电站的运用问题思考1. 前言随着农村经济的发展和农村电力需求的增长，35kV箱式变电站逐渐成为农村电网中常见的设施。
本文将从几个方面探讨农村电网中35kV箱式变电站的运用问题，并对其中的一些思考进行分析和总结。
2. 35kV箱式变电站的特点35kV箱式变电站是一种集变压器、断路器、隔离开关以及控制、保护等设备于一体的综合性电力设施。
其主要特点如下： - 体积小巧、结构紧凑，便于安装和维护； - 具备较高的防护等级，能够在恶劣环境下正常运行； - 配备智能监控系统，能够远程监测和控制； - 提供稳定、可靠的电力供应； - 成本相对较低，适用于农村电网建设。
3. 运用问题思考3.1 选址问题35kV箱式变电站的选址应考虑以下几个因素： - 距离负载中心近，以减少输电损耗； - 距离电源线近，方便接入电网； - 符合规划要求和安全要求。
3.2 运维管理问题35kV箱式变电站的运维管理对电网的正常运行至关重要。
针对农村电网中35kV箱式变电站的运维管理问题，需要考虑以下几个方面： - 定期进行检修和保养，确保设备运行正常； - 做好设备的记录和档案，便于随时查询和调阅； - 培训工作人员，提高其操作和维护技能； - 增强应急管理意识，做好设备故障处理和恢复工作。
3.3 技术升级问题随着科技的进步和农村电网的发展，35kV箱式变电站的技术也在不断升级中。
农村电网中35kV箱式变电站的技术升级问题主要包括以下几个方面： - 智能化监控系统的应用，实现远程监测和控制； - 使用新型的材料和技术，提高设备的质量和可靠性； - 采用节能技术，减少能源消耗； - 配备适应未来发展的设备和接口，方便后续升级和扩展。
4. 总结与展望在农村电网中，35kV箱式变电站的运用已经得到了广泛的应用。
针对其中的一些问题，本文对选址、运维管理和技术升级等方面进行了思考和分析。
随着科技的不断发展和农村电网的进一步完善，相信35kV箱式变电站将会有更广阔的应用前景。
箱式变电站基础知识、内外部结构解说
箱式变电站基础知识、内外部结构解说箱式变电站是一种集变压器、配电设备、控制设备于一体的封闭式设备，广泛应用于城市、农村、工矿企业等场所的电力供应。
本文将介绍箱式变电站的基础知识及其内外部结构。
一、箱式变电站的基础知识
1. 箱式变电站的特点
箱式变电站具有规模小、安装方便、功能齐全、操作简单、移动性强等特点。
其外形呈矩形或方形，可根据需要进行组合安装，适用于各种不同的电力需求场所。
2. 箱式变电站的用途
箱式变电站可用于城市、乡村、工矿企业等场所的电力供应，可作为主变电站、分配变电站、临时电源等使用。
3. 箱式变电站的分类
根据用途和功能，箱式变电站分为移动式、固定式和可移动固定两用式。
根据额定电压，箱式变电站分为低压、中压和高压三种类型。
二、箱式变电站的内外部结构解说
1. 箱式变电站的外部结构
箱式变电站的外部由箱体、支架、门锁、进出线口等组成。
箱体采用轻钢结构，外表面覆盖防腐防锈的钢板，内部装有变压器、开关设备、保护设备等，箱体顶部设有通风口，便于散热。
2. 箱式变电站的内部结构
箱式变电站内部根据不同的用途和功能，可以配备变压器、配电
设备、控制设备等，以实现电力供应的功能。
内部设备的配置和布局应符合相关的安全规范和要求。
以上是对箱式变电站基础知识、内外部结构的解说，希望能为大家了解箱式变电站提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱式变电站的特点及应用分析
【摘要】箱式变电站从诞生到发展，速度迅速并成效显著，在中国得到广泛应用，特别是中国城市进入现代化以后，城市电网不断的改造和发展。
本文简要分析箱式变电站投资省、见效快、占地面积小、技术先进可靠等特点及应用。
【关键词】箱式变电站;特点;应用
中图分类号：f407.61 文献标识码：a 文章编号：
箱式便带站是一种由配电变压器和低压配电装置组成的一种高
压开关设备，将这些装置安装在一个密闭、可移动的钢结构箱内就是一种全新的变电站[1]。
箱式变电站问世，使电力事业向更可靠、安全、快捷、方便的方面前进，它替代了传统的土建配电房，成为新型成套变配电装置。
本文就箱式变电站特点及其应用进行简要分析。
1箱式变电站特点
1.1技术先进安全且运行可靠性高
箱式变电站采用先进措施来完善设备的性能，实施第二次保护。
箱式变电站的工艺是国内目前最先进技术研发的成果，由镀铝锌钢板设计的外壳，框架结构应用集装箱标准材料和工艺加工，防腐性能佳可有效保障20年。
铝合金扣板是采用内封板为原料，防火保温材料应用于内层夹层中，箱体内的空调和除湿装置使设备不受到外界自然因素污染及影响，有效保证在温度达到-40℃～+40℃之间设备仍然保持正常工作状态[2]。
完全将电线包裹在内的设计使得
设备更加具有安全性，能避免触电事故发生。
1.2自动化程度高实现无人值守
箱式变电站能实现遥测、遥控、摇调、遥信四个功能，通过系统编排程序设定实现了无人值守的工作环境。
箱式变电站最大优势是采用智能化的全站设计，保护系统完全通过微机综合操控自动化装置实现，可根据需要随时变更或设置远方遥控电站运行，机箱始终保持稳定合理的温度和湿度，并且不受外界因素影响。
1.3灵活多样的组合方式
箱式变电站与传统的配电房相比，其结构和系统都较为完善，如紧凑的结构布局安排、独立的自动化系统，这就使箱式结构更具有灵活性、多变性，即高低压侧设备安装在机箱内，组成全新型全箱式变电站；或者采用适合于旧所改造的农网改造中，将高压侧设备外安装、低压及保护设备内安装。
1.4投资少、见效快、工期短、占地面积小
箱式变电站无论是在投资、占地面积、施工周期及成效四方面都比同样规模自动化变电站有了很大程度的优化和提升。
部分的调查研究表明，箱式变电站与传统的模式相比投资减少了40%—50%，同时设备集中设置有效节约可耕地面积在我国使用率，箱式变电站只占土建配电房的1/10，这也实现和完成我国颁布节约土地的政策[3]。
1.5工厂预制化
工厂预制化体现在无需全部装置都在现场组装，对实际要求变动
不大装置在工厂就能够完成一次性组装、调试，并根据厂家提供变电站型号和规格在厂内组装完成。
现场安装前只需要按照变电站具体要求，提前准备好箱外设备和绘制主接线图，现场安装时只需要箱体定位、检验保护定值等调试工作即可完成。
2箱式变电站应用分析
2．1 箱式变电站在城乡电网改造中的应用
箱式变电站的发展体现在单位时间内提高了工作效率、节约了时间、减少了资金投入，因其紧密设计结构大大减少占地面积使用，无论是主观因素或者客观因素都比土建配电房有优势。
箱式变电站发挥其所具备的特点在实际生活中，提高了技术人员的积极性和信心在研究和开发更先进的技术上。
在施工过程之中，箱式变电站出现的问题较少，因其组合具有灵活多样性，保持零污染率，运输迁移具有简易快速和维修方便迅速特点。
箱式变电在也多应用于农村10—110kv小型变配电所、流动作业和厂矿等基础设施的建设中，也可以提供临时性供电，如工地建筑物较多，若想对用电设备进行改造采用箱式变电站更为方便。
2. 2 箱式变电站在野外工程中的应用
箱式变电站在野外工程中被大量应用。
如某地新建一座35kv终端综合变电所，变压器容量为5x106kva，应用干式变压器,(35±2x2.5%/10)kv的等级电压，35kv架空，采用35 kv真空负荷的隔离开关、主变压器高压侧和快速熔断器联合使用取代断路器，能节省工程的成本，并能够实现熔断器的联动分闸在一相熔断缺相运行
前提下；箱式变电站的布置方式也应用于部分10kv变配电站中，共六条出线来自10kv电缆，一条备用、四条作为接负载、一条是无功补偿回路；无论是35kv、10kv均采用不分段接线单母线形式[4]。
2.3箱式变电站应用前景分析
箱式变电站快速的发展与应用，已经成为未来发展方向，但仍存在部分问题仍需要及时解决，具体表现如下：第一，从检修方面看，由于箱式变电站体积小、占地面积小、装置安置方式紧密，使其检修空间有限，无法全面准确进行彻底检修，特别是为发生事故的装置进行抢修造成困难，这也成为箱式变电站无法预防和阻止的问题；第二，存在防火问题，现阶段设备是无油化无人值守自主运行，设有远距离调控烟雾报警系统，但火灾隐患依然存在，如果是全封闭设备一旦发生火灾，后果则很严重；第三，从扩容方面看，箱式变电站在设计是受诸多客观因素影响如体积、成本局限，出现间隔扩展欲度空间较少，要想改变装置，增加更多出线，只能够通过扩大箱体体积才能解决问题。
3．结束语
箱式变电站是先进技术的一种体现，是人类智慧结晶积聚，是时代发展标志，其性能可靠性、工厂预制化、自动化程度高、组合方式灵活多样、投资少占地面积少这五大方面特点充分体现了箱式变电站优势，也更好的运用在城市网建、农村网建和野外工程建设，未来发展空间巨大。
【参考文献】
[1] 何树年.配电领域里的一支奇葩——箱式变电站[j].高科技与产业化. 2009,(09):55-67.
[2] 杨莉娜.箱式变电站简介及其若干问题的探讨[j].黑龙江科技信息. 2010,(36):100-115.
[3] 陈亮.箱式变电站设计选型加工工程安装标准技术实用手册[m].天津:电子出版社,2005:158-169.
[4] 贾荣.浅谈农网35kv变电站的综合自动化设计[j].民营科技.2008,(03):78-85.。
