电感按功能分类
电感应用范围1.SMD INDUTRIAL : Main board of computer , handfree set , radio call2.T CORE (No Base & With Base) : TV , Computer , monitors , OA(office automatic)equipments , measuring instruments (用于滤波/扼流)3.SMD Power industrial (开/闭磁路) : LCD TV , Notebook computer , PDA ,MP3/MP4 player , Digital camera & scanner , CD-ROM , DVD , DC-DC Converten(升降压转换器) , Main boarned , BGA displaycard , LCD monitor(组件) 4.Power choke (R棒+coil) : Power suppliers , Power amplifiers(功放) , Noise filtersfor switching regulators , SCR and Triac circuits , other filters5.Peaking coil industrial : TV and Audio equipment , Telecommunication devices ,Buzzers and Alarm Syetems(蜂鸣器&报警器) , Switching Power Suppliers , Systems requiring Band and High Q , other filters , TV , VCD , DVD , Computer , Telecommunication devices(无线电装置)6.Balun(DIP) : Television equipment , CATV circuits , Telecommunication devices(无线电装置) , others application for impedance matching7.Spring Coil : Satellite communication Systems(卫星通讯系统) , Microwaveequipment(微波器材) , Television Circuits , AM/FM radio receivers/transmitters , Test equipment , Band pass filters8.D.D Coil : 电子钟,扬声器,玩具,天线,遥控,感应器9.MD Coil : FM Radio , TV Transceiver(电视接收器)电感按功能分类1.EMI电感(排除杂讯) :(1).差模杂讯阻抗器: 如BEAD / RH CORE(2).共模电感: 如CHOKE2.讯号处理电感(处理讯号) : 如DIP INDUSTRIAL3.功率电感(电源管理) : 如SMD POWER INDUSTRIAL / DIP INDUSTRIALNote:1.Operating Temperature Rannge : -25℃~+85℃2.Inductance measured using the HP4284A or HP4285 LCR meter ;DCR measured using the 502BC millohm meterQ measured using the HP4342A Q meterSRF measured using the HP4191A LCR meter3.Electrical Specification at 25℃4.最大容许电流测试: 当电感下降25%或温度上升40℃时,取其小值作为最大容许电流(周围环境温度为20℃)。
ually : L＜10µH f = 7.96 MHz 0.3v10µH≤L≤100µH f = 2.52 MHz 0.3vL＞100µH f = 1KHz 0.3vy1.SMD Balun Transformers ( 绕线从两孔中穿过，core两端无绕线) :test item is insertion loss2.SMD Dual CommonMode choke ( core两端绕线, 两孔未绕线通过) ：Test item is: Z & DCR & Rate Current阻抗英文名称：impedance在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
阻抗的单位是欧。
在直流电中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。
还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值几近于零的物质。
但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
在音响器材中，扩音机与喇叭的阻抗多设计为8欧姆，因为在这个阻抗值下，机器有最佳的工作状态。
其实喇叭的阻抗是随着频率高低的不同而变动的，喇叭规格中所标示的通常是一个大略的平均值，现在市面上的产品大都是四欧姆、六欧姆或八欧姆。
具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示。
阻抗由电阻、感抗和容抗三者组成，但不是三者简单相加。
如果三者是串联的，又知道交流电的频率f、电阻R、电感L和电容C，那么串联电路的阻抗。
阻抗的单位是欧。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
阻抗匹配阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
要匹配一组线路，首先把负载点的阻抗值，除以传输线的特性阻抗值来归一化，然后把数值划在史密夫图表上。
改变阻抗力把电容或电感与负载串联起来，即可增加或减少负载的阻抗值，在图表上的点会沿著代表实数电阻的圆圈走动。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。
重覆以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
调整传输线由负载点至来源点加长传输线，在图表上的圆点会沿著图中心以逆时针方向走动，直至走到电阻值为1的圆圈上，即可加电容或电感把阻抗力调整为零，完成匹配阻抗匹配则传输功率大，对于一个电源来讲，单它的内阻等于负载时，输出功率最大，此时阻抗匹配。
最大功率传输定理，如果是高频的话，就是无反射波。
对于普通的宽频放大器，输出阻抗50Ω，功率传输电路中需要考虑阻抗匹配，可是如果信号波长远远大于电缆长度，即缆长可以忽略的话，就无须考虑阻抗匹配了。
阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,这表明所有能量都被负载吸收了.反之则在传输中有能量损失。
高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。
这是个大约的数字,一般规定同轴电缆基带50欧姆,频带75欧姆,对绞线则为100欧姆,只是取个整而已,为了匹配方便.阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。
在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。
但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是奥姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。
对于不同特性的电路，匹配条件是不一样的。
在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
当激励源内阻抗和负载阻抗含有电抗成份时，为使负载得到最大功率，负载阻抗与内阻必须满足共扼关系，即电阻成份相等，电抗成份只数值相等而符号相反。
这种匹配条件称为共扼匹配。
一.阻抗匹配的研究在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。
阻抗匹配的技术可以说是丰富多样，但是在具体的系统中怎样才能比较合理的应用，需要衡量多个方面的因素。
例如我们在系统中设计中，很多采用的都是源段的串连匹配。
对于什么情况下需要匹配，采用什么方式的匹配，为什么采用这种方式。
例如：差分的匹配多数采用终端的匹配；时钟采用源段匹配；1、串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射.串联终端匹配后的信号传输具有以下特点：A 由于串联匹配电阻的作用，驱动信号传播时以其幅度的50％向负载端传播；B 信号在负载端的反射系数接近＋1，因此反射信号的幅度接近原始信号幅度的50％。
电感的作用跟分类
电感的作用跟分类电感在电路当中是必不可少的元器件，形象说法：“通直流，阻交流；通直流：所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用；阻交流：在交流电路中，电感会有阻抗，即XL，整个电路的电流会变小，对交流有一定的阻碍作用。
电感的单位：电感的基本单位为:亨(H) 换算单位有:1H=1000mH,1H=1000000uH电感的分类1.按电感形式分类：固定电感、可变电感。
2.按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
3.按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
4.按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
5.按工作频率分类：高频线圈、低频线圈。
6.按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。
色码电感线圈是一种高频电感线圈，它是在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成。
它的工作频率为10KHz至200MHz，电感量一般在0.1uH到3300uH之间。
色码电感器是具有固定电感量的电感器，其电感量标志方法同电阻一样以色环来标记。
电感在电路中的作用:滤波、振荡、延迟、。
1.滤波：所谓滤波就是把电路中不想要的多余的因素去除掉，电感滤波通常会跟电容组合成电路，利用电容的充放电跟电感的通直流，阻交流特性，阻止交流通过保证直流电的顺利通过，从而滤除交流。
2.振荡：顾名思义就是产生震荡波动，在电路当中就是直流变交流的一个过程，也就是电路中的“振荡器”，在振荡器波形状态可分为：正旋波，锯齿波，梯形波，方波，矩形波，尖峰波。
频率由几HZ-几十GHZ.在有线电，无线电领域应用非常广泛。
3.延迟：电感线圈通电时,产生自感电动势u=dψ/dt=L•di/dt 根据楞次定律：当i增加时感应电流的方向与i相反，电感线圈刚通电时，电流变化很快，感应电流很大，它与原电流相叠加，使得线圈中的电流只能从0开始增大，直到电流变化趋于0，这时线圈中的电流才能达最大。

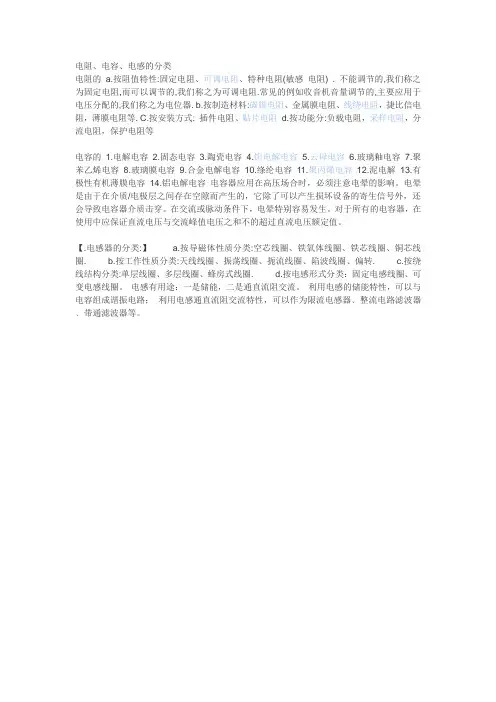

电阻、电容、电感的分类
电阻、电容、电感的分类
电阻的a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器. b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等. C.按安装方式: 插件电阻、贴片电阻d.按功能分:负载电阻，采样电阻，分流电阻，保护电阻等
电容的1.电解电容 2.固态电容 3.陶瓷电容 4.钽电解电容 5.云母电容 6.玻璃釉电容7.聚苯乙烯电容8.玻璃膜电容9.合金电解电容10.绦纶电容11.聚丙烯电容12.泥电解13.有极性有机薄膜电容14.铝电解电容电容器应用在高压场合时，必须注意电晕的影响。
电晕是由于在介质/电极层之间存在空隙而产生的，它除了可以产生损坏设备的寄生信号外，还会导致电容器介质击穿。
在交流或脉动条件下，电晕特别容易发生。
对于所有的电容器，在使用中应保证直流电压与交流峰值电压之和不的超过直流电压额定值。
【.电感器的分类:】 a.按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈. b.按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转. c.按绕线结构分类:单层线圈、多层线圈、蜂房式线圈. d.按电感形式分类：固定电感线圈、可变电感线圈。
电感有用途：一是储能，二是通直流阻交流。
利用电感的储能特性，可以与电容组成谐振电路；利用电感通直流阻交流特性，可以作为限流电感器﹑整流电路滤波器﹑带通滤波器等。
电感的作用及分类
电感是用绝缘导线(例如漆包线,沙包线等)绕制而成的电磁感应元件。
属于常用元件。
一,电感的作用:通直流阻交流这是简单的说法，对交流信号进行隔离,滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用：电感线圈与电容器并联可组成LC 调谐电路。
即电路的固有振荡频率f0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是L C回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f=f0的交流信号），所以L C谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
磁环电感的作用：磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环(简称磁环)。
在图中，上面为一体式磁环，下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(E M)已经是必须考虑的问题。
在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
二,电感的分类:按工作频率分类电感按工作频率可分为高频电感,中频电感和低频电感.空心电感,磁心电感和铜心电感一般为中频或高频电感,而铁心电感多数为低频电感.按电感的作用分类电感按电感的作用可分为振荡电感,校正电感,显像管偏转电感,阻流电感,滤波电感,隔离电感,被偿电感等.振荡电感又分为电视机行振荡线圈,东西枕形校正线圈等.显像管偏转电感分为行偏转线圈和场偏转线圈.阻流电感(也称阻流圈)分为高频阻流圈,低频阻流圈,电子镇流器用阻流圈,电视机行频阻流圈和电视机场频阻流圈等.滤波电感分为电源(工频)滤波电感和高频滤波电感等.按结构分类电感按其结构的不同可分为线绕式电感和非线绕式电感(多层片状,印刷电感等),还可分为固定式电感和可调式电感.固定式电感又分为空心电子表感器,磁心电感,铁心电感等,根据其结构外形和引脚方式还可分为立式同向引脚电感,卧式轴向引脚电感,大中型电感,小巧玲珑型电感和片状电感等.可调式电感又分为磁心可调电感,铜心可调电感,滑动接点可调电感,串联互感可调电感和多抽头可调电感.电感的符号电感方向性：无方向电感在电路中的基本作用：滤波、振荡、延迟、陷波等,形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
电感器的原理、结构、作用及分类是什么？
电感器的原理、结构、作用及分类是什么？电感器是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻碍电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
电感的原理电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化，可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉第电磁感应定律——磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。
当形成闭合回路时，此感应电势就要产生感应电流。
由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。
磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。
总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈产生电磁感应。
这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。
由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。
电感的代换原则电感线圈必须原值代换（匝数相等，大小相同）。
贴片电感只须大小相同即可，还可用0欧电阻或导线代换。
电感器的发展最原始的电感器是1831年XX用以发现电磁感应现象的铁芯线圈。
1832年XX发表关于自感应现象的论文，人们把电感量的单位称为XX，简称XX。
19世纪中期，电感器在电报、电话等装置中得到实际应用。
电感的分类和作用
电感的分类和作用
电感是指能吸收电能并返回的一种电容器，它是一种电子元器件，由绕制的线圈及其他一些材料构成。
电感是电路中最重要的元器件之一、它的作用可以分为信号放大、电路阻抗的增加、阻抗及电流调整、谐振及滤波等。
一、电感的分类
1.根据结构分类：按照电感线圈及其他材料的构造形式，电感可以分为普通变压器、芯线电感、绕空心电感、绕芯线电感、磁核电感等。
2.根据材料分类：按照线圈或磁芯的材料类型，可分为铁芯电感、活塞线电感、特殊材料磁心电感、芯心等；按照额定参数不同，可分为一次型电感、多次性电感、重复型电感、调节型电感、试验型电感等。
3.根据功能分类：可分为振荡型电感、滤波型电感、容忍电感、变压型电感等。
二、电感的作用
1.信号放大：电感作为电路中的一种元器件，可以将输入信号进行放大，从而使信号更大，更强。
2.阻抗增加：电感可以增加电路的电阻值，减少电流的流动，从而调整电路的阻抗值，改变电路的传输特性。
3.电流调节：电感可以控制电流，改变电路的速率，使电流变缓或变快，以获得理想的电路动态特性。
4.谐振和滤波：电感可以利用其自身的特性。
电感的作用及分类
电感的作用及分类电感是一种储能元件，通过其自感性产生的电感作用可以将电能转化为磁能或从磁能转化为电能。
电感在电子电路中起着重要作用，广泛应用于电源、滤波、调整阻抗等方面。
本文将对电感的作用以及分类进行详细介绍。
一、电感的作用：1.储能：电感是一种储能元件，当通过电感的电流变化时，电感内部会产生磁场，进而将电能转化为磁能进行储存。
当电流变化方向相反时，磁场亦相反。
这样，当电流变化回到初始状态时，磁场也会消失，这就说明了电感对电能进行了储存。
2.滤波：电感在滤波电路中可以起到滤除高频或低频信号的作用。
通过选择适当的电感数值和阻抗匹配的方法，可以将特定频率的信号通过，而将其他频率的信号阻断。
这样可以实现对电路中的杂散信号进行滤除，提高信号的质量。
3.限流：由于电感具有阻抗特性，当电流变化时，电感内部产生的磁场会阻碍电流的变化。
因此，通过在电路中串联电感，可以实现对电流的限制和平滑处理。
这种限流作用可以防止电流过大对电路元件造成损坏，并保护电路的正常工作。
4.阻抗匹配：电感可以根据电路的需要调整电流的频率响应，起到阻抗匹配的作用。
通过选择合适的电感数值，可以减小电流的回路并提高电路的稳定性和效率。
5.感应耦合：电感具有感应耦合的作用，可以将信号从一个电路传输到另一个电路中。
在变压器中，通过电感的协同作用，可以实现电能的传输和变压。
二、电感的分类：根据电感的结构和材料不同，电感可以分为多种类型。
以下是几种常见的电感分类：1.风扇电感：风扇电感是一种线圈状的电感元件，常用于电源和滤波电路中。
它由绕组和磁芯组成，能够抑制电源中的高频杂散信号。
2.变压器：变压器是一种由两个或多个绕组组成的电感元件，通过电磁感应实现电能的传输和变压。
变压器分为隔离变压器和耦合变压器。
3.环氧树脂封装电感：这种电感是由绕组、磁芯和环氧树脂封装组成。
它具有较好的耐高温性能和抗震性能，常用于高温和震动环境中。
4.调整电感：这种电感是由绕组和可调整磁芯组成的。
电感器的结构、分类及特性
电感器的结构、分类及特性电感器是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻碍电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
一、电感器的发展最原始的电感器是1831年英国M.法拉第用以发现电磁感应现象的铁芯线圈。
1832年美国的J.亨利发表关于自感应现象的论文。
人们把电感量的单位称为亨利，简称亨。
19世纪中期，电感器在电报、电话等装置中得到实际应用。
1887年德国的H.R.赫兹，1890年美国N.特斯拉在实验中所用的电感器都是非常著名的，分别称为赫兹线圈和特斯拉线圈。
二、电感器的功能用途电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电感变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。
因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、电感器的结构电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1、骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
电感知识
电子元器件系列知识--电感电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o．2-o．5％。
对耦合线圈和高频扼流圈要求较低，允许10—15％。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为：Q=ωL/R式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。
电感分类及选型
以圆柱型线圈为例，简单介绍下电感的基本原理
的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：
因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：品质因素(Quality Factor)
圆柱形绕法很常见，应用也很广，例如：
平面形绕法也很常见，大家一定见过一掰就断的蚊香最后叠层、烧结成一体化结构(Monolithic)。
薄膜器件的制作工艺，如下图所示
功率电感大都是绕线电感，可以提高大电流、高电感；多层片状功率电感也越来越多，通常电感值和电
明如何选型。
流。
成LC滤波器，减小电源噪声。
磁珠等效电路模型
下图是某共模电感的共模阻抗和差模阻抗。
多层型通过烧结，形成一个整体结构，或叫独石型(Monolithic)
现在的工艺水平已经越来越高，绕线电感也可以做到0402封装。
精度高，感值稳定，Q值较高。
对比。
有一些高频电感具有方向性，贴片安装的方向对电感值有一定影响，如下图所示：。
电感基本知识(定义分类原理性能参数应用磁芯等主要材料检测)(精)
一、电感器的定义。
1.1 电感的定义：电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^6uH。
滤波作用，因为开关电源利用的是PWM都是百K级的频率，而且是开关状态产生高次谐波干扰，高次谐波干扰对电网和电路都是污染，因此要滤掉，利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波，因此要在开关电源中串入电感，并上电容，电感等效电阻Rl=2*PI*f*L，电容等效电阻Rc=1/(2*PI*f*C),一般取电感10-50mH(前提是电感不能磁饱和),电容取0.047uF,0.1uF等，假设电感取10mH，电容取0.1uF,则对于1MHz的谐波干扰，电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容Rc=1/(2*3.14*1Meg*0.1uF)=1.59ohm。
显然，高频信号经过电感后会产生很大的压降，通过电容旁路到地，从而滤掉两方面的杂波，一个是来自电源电路，一个是来自电力网。
电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感".电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为"阻抗"电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为"电感"或"线圈",用字母"L"表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的"匝数".电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
