誉达电子科技 BD-2000K-50 型电液比例阀控制器 ( 单比例 ) www
(整理)电动阀门控制原理图
电动阀门控制原理图对话世界能源巨头让中国每年省出13个核电站“未来２５年，全球能源需求增加的部分中将有近１／４来自于中国。
而能效水平低于工业发达国家近２０％状况，无疑使中国能源紧张的形势更加严峻。
”“意法半导体营造了一个主动的可获益的大环境，数以百计的节能措施被建议并付诸实施，相关的节能投入每年平均为２５００万美元。
”电子产品的发展给人类生活带来越来越多便利与美好体验的同时，一些弊端也随之而生，电子垃圾、环境污染、能源消耗速度过快等种种问题开始困扰人们。
于是，全球对环保与节能的关注达到了前所未有的高度，如何应对环保指令、开发新的节能产品、充分利用能源逐渐成为一个越来越热门的话题。
随着２００８年奥运会的临近，中国政府也把环保节能提上日程。
节约能源，越来越成为我们时刻关注的大事。
为此，本报记者采访了意法半导体公司副总裁兼大中国区总裁柯明远，希望对该公司电子产品的能耗管理经验深入了解，并分析当今的能源管理市场及趋势。
蝶阀>>电动蝶阀>>电动硬密封蝶阀产品名称：电动硬密封蝶阀产品型号：D943H产品口径：DN50～2000产品压力：1.0MPa～2.5MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息球阀>>塑料球阀>>电动塑料球阀产品名称：电动塑料球阀产品型号：Q941S产品口径：DN10-60产品压力：1.6MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
ZXDU64_S601&T601(V4.0)_24V&50A系列组合电源用户手册
自所有者的商标或商名。在未经中兴通讯或第三方商标或商名所有者事先书面同意的情
况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权
利。
本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应 遵照产品手册、相关合同或相关国法律、法规的要求进行。
由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符， 敬请谅解。如需查询产品的更新情况，请联系当地办事处。
资料名称
ZXDU64 S601/T601（V4.0）24V/50A 系列组合电源用户手册
产品版本
V4.0
您单位安装该设备的时间
资料版本
20060418-R1.0
为了能够及时与您联系，请填写以下有关您的信息
姓名
单位名称
邮编
单位地址
电话
好
较好
一般
较差
差
总体满意
工作指导
您对本资料 的评价
查阅方便 内容正确 内容完整
请在安装、操作和维护前仔细阅读以上手册，并注意设备上的各种警示牌及警示 语句。所有的随机资料阅读完毕后请妥善保存，以便日后查阅。
内容介绍
章次 第 1 章 安全说明
第 2 章 概述 第 3 章 结构和原理
内容介绍 本章介绍电源设备的安全符号，以及在电源设备的安装、维护及 操作过程中所应遵守的部分安全事项 本章介绍 ZXDU64 S601/T601 系统的应用领域、主要特点以及技 术规格 本章介绍 ZXDU64 S601/T601 系统的结构和工作原理
本附录介绍系统的监控组网方式
本附录列出系统可检测到的 30 种故障类型，并具体说明每一种故 障类型的含义

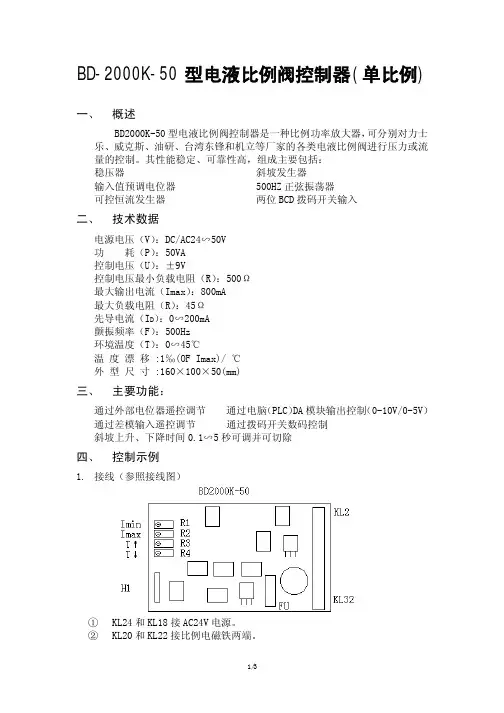

BD-2000K-50 型电液比例阀控制器(单比例)
BD-2000K-50型电液比例阀控制器(单比例)一、概述BD2000K-50型电液比例阀控制器是一种比例功率放大器，可分别对力士乐、威克斯、油研、台湾东锋和机立等厂家的各类电液比例阀进行压力或流量的控制。
其性能稳定、可靠性高，组成主要包括：稳压器斜坡发生器输入值预调电位器500HZ正弦振荡器可控恒流发生器两位BCD拨码开关输入二、技术数据电源电压（V）：DC/AC24∽50V功耗（P）：50VA控制电压（U）：±9V控制电压最小负载电阻（R）：500Ω最大输出电流（Imax）：800mA最大负载电阻（R）：45Ω先导电流（I D）：0∽200mA颤振频率（F）：500Hz环境温度（T）：0∽45℃温度漂移 :1‰(OF Imax)/ ℃外型尺寸 :160×100×50(mm)三、主要功能：通过外部电位器遥控调节通过电脑（PLC）DA模块输出控制（0-10V/0-5V）通过差模输入遥控调节通过拨码开关数码控制斜坡上升、下降时间0.1∽5秒可调并可切除四、控制示例1. 接线（参照接线图）①KL24和KL18接AC24V电源。
②KL20和KL22接比例电磁铁两端。
③若采用电位器输入方式（0∽9V），则KL12接外部电位器输入端，9V电源从KL10和KL14引出，KL10为+9V，KL14为0V。
④若采用差模输入方式（0∽10V），则KL32和KL28接差模输入，KL28接正端，KL32接负端。
⑤电脑（PLC）DA模块输出控制方式有两种接线方式。
方式一：采用电位器（电平）输入接口方式二：采用差模输入接口⑥若采用BCD码拨码开关输入则H1为BCD码输入插座，其各脚定义如下：序号 1 2 3 4 5 6 7 8 9 10功能+9V 1 2 4 8 1 2 4 8 输入电源十位个位拨码开关的公共端（COM）接+9V（1、2脚），十位接3--6脚，个位接7--10脚。
⑦KL4和KL2接斜坡切除继电器，将KL2和KL4接通，斜坡时间为：0.1秒2.调试①．将各输入端接MO（0V、KL14）或断开，调节R1得到初始电流（Imin），顺时针方向旋转初始电流（Imin）增加。
SMC ITV1000,2000,3000电气比例阀设定手册
ITV1000-※1 ITV2000-※1 ITV3000-※1(模拟输出/电压型)使用说明书值此，谨对您选购SMC 公司的产品表示诚挚的谢意。
请仔细阅读本使用说明书之后正确使用本产品。
为了今后使用方便，请您妥善保管此使用说明书。
安全注意事项这里所指的注意事项，是为了让您正确安全的使用本产品，防止对您自身和他人造成危害和损害的各种事项。
请在遵守以下安全注意事项的同时，也请务必遵守ISO 4414, JIS B 8370以及其他的相关安全规则。
注意关于配管1．请将配管用空气吹净或清洗干净，以除去配管内的切屑，切削油及杂质等。
2．连接配管和接头时，请注意勿将配管的屑末及密封材混入配管中。
使用密封胶带时，务必在螺纹先端留出1.5～2个螺距的空间。
注意关于压缩气源1． 在靠近本产品的供气侧，请选择安装过滤精度在5μm 以下的空气过滤器。
2． 压缩空气若含有大量的水分，将导致本产品及其他的气动元件作动不良。
请实施相应对策，诸如设置后冷却器，空气干燥器，水分分离器等。
3． 在本产品内部大量附着由空气压缩机所产生的碳粉时，将导致其作动不良。
！ ！各部分名称外形尺寸配线电缆接线端子设定键（SET 键） DOWN 键（▽键）显示用LEDSUP 接口OUT 接口压力表用接口UP 键（△键） 安装托架（选配）右弯出线型电缆接线端子（4芯）安装孔外形尺寸安装托架安装孔安装孔（选配）安装托架（选配）右弯出线型电缆接线端子直线出线型电缆接线端子安装孔■ 规格供给压力 注1) 设定压力+ 0.1MPa,但最大为1MPa0.005～0.1MPa (ITV101※-※1，ITV201※-※1，ITV301※-※1)0.005～0.5MPa (ITV103※-※1，ITV203※-※1，ITV303※-※1)设定压力0.005～0.9MPa (ITV105※-※1，ITV205※-※1，ITV305※-※1)约200L/min (ANR) {ITV1000}(供给压力：0.7MPa)约1500L/min (ANR) {ITV2000}(供给压力：0.7MPa)最大流量约5000L/min (ANR) {ITV3000}(供给压力：0.7MPa)24VDC±10% (ITV10※0-※1，ITV20※0-※1，ITV30※0-※1)电源电压 注2）12～15VDC (ITV10※1-※1，ITV20※1-※1，ITV30※1-※1)电源电压 DC24V型：0.12A以下消费电流电源电压 DC12～15V型：0.18A以下4～20mADC （ITV10※※-01，ITV20※※-01，ITV30※※-01）电流型0～20mADC （ITV10※※-11，ITV20※※-11，ITV30※※-11）0～5VDC （ITV10※※-21，ITV20※※-21，ITV30※※-21）输入信号 注2）电压型0～10VDC （ITV10※※-31，ITV20※※-31，ITV30※※-31）电流型 250Ω以下输入阻抗电压型 约6.5KΩ直线性 ±1.0% F.S.以下延滞性 0.5% F.S.以下重复精度 ±0.5% F.S.以下最小压力调整 ：调整范围 额定值的0～50%最大压力调整 ：调整范围 额定值的10～100%附加机能键锁定机能 ：持续摁住UP键2秒以上，再摁住SET键，可实现对操作键的锁定。
电液比例阀工作原理
电液比例阀工作原理
电液比例阀是一种通过电磁控制流体流量的装置。
其工作原理基于比例关系，将输入的电信号转换为相应的流体流量。
电液比例阀通常由控制头、电磁铁、阀芯和阀座组成。
当输入电信号作用于电磁铁时，电磁铁内的线圈产生磁场，吸引阀芯运动。
阀芯上有一些小孔，与阀座上的孔相对应。
通过阀芯和阀座的相对位置，可以控制流体流过的通道面积，从而控制流量。
当电信号比较小的时候，电磁铁的磁场相对较弱，阀芯与阀座的间隙较小，流体流过的通道面积较小，流量较小。
当电信号逐渐增大时，电磁铁的磁场加强，阀芯与阀座的间隙逐渐增大，流体流过的通道面积逐渐增大，流量逐渐增大。
通过控制输入信号的大小，可以实现对电液比例阀的流量输出进行精确控制。
这一特点使得电液比例阀在许多液压和气动系统中得到广泛应用，如工业控制、航空航天、汽车工程等领域。
电液比例的原理及应用
电液比例的原理及应用1. 原理电液比例技术是一种将电信号转换为液压信号的控制技术。
其核心原理是通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。
电液比例控制系统由以下几个主要部分组成：•电流供应器：提供稳定的电流信号。
•电液比例阀：通过调节液压油流量来控制执行元件的运动。
•反馈传感器：用于测量执行元件的位置、速度等反馈信息。
•控制器：根据输入的控制信号和反馈信号，计算出合适的电流输出。
电液比例技术的工作原理简要描述如下：1.控制器接收到输入的控制信号，根据事先设定的算法计算出目标电流值。
2.控制器将目标电流值与反馈传感器测得的实际电流值进行比较，计算出误差信号。
3.控制器根据误差信号调整输出电流的大小，并将电流输出到电液比例阀。
4.电液比例阀根据输入的电流信号控制液压油的流量大小。
5.液压油流经电液比例阀后，进入液压执行元件，从而实现对执行元件的精确控制。
2. 应用电液比例技术在工业自动化控制、机械工程、航空航天等领域有着广泛的应用。
下面列举了几个常见的应用示例：2.1 机械工程•注塑机控制：电液比例技术可以用于控制注塑机的模具开合、注射压力等参数，以实现精确的注塑过程。
•机床控制：电液比例技术可以用于控制机床的进给速度、切削力等参数，提高机床的加工精度和效率。
•液压破碎机控制：电液比例技术可以用于控制液压破碎机的破碎力度，以适应不同的破碎需求。
2.2 航空航天•飞机起落架控制：电液比例技术可以用于控制飞机起落架的伸缩、减振等操作，提高飞机起降的安全性和稳定性。
•舵面控制：电液比例技术可以用于控制飞机舵面的转动角度，以实现飞机的姿态控制和飞行稳定性。
2.3 工业自动化控制•液压机械手控制：电液比例技术可以用于控制液压机械手的运动轨迹、力量大小等参数，以实现精确的物料搬运和装配。
•液压升降平台控制：电液比例技术可以用于控制液压升降平台的升降高度和速度，以适应不同高度的工作需求。
3. 总结电液比例技术是一种将电信号转换为液压信号的控制技术，通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。
电液比例阀详细资料区
电液比例阀详细资料区前言现代工业的不断发展对液压阀在自动化、精度、响应速度方面提出了愈来愈高的要求，传统的开关型或定值控制型液压阀已不能满足要求，电液伺服阀因此而发展起来，其具有控制灵活、精度高、快速性好等优点。
而电液比例阀是在电液伺服技术的基础上，对伺服阀进行简化而发展起来的。
电液比例阀与伺服阀相比虽在性能方面还有一定差距, 但其抗污染能力强，结构简单，形式多样，制造和维护成本都比伺服阀低，因此在液压设备的液压控制系统应用越来越广泛。
今天，一个国家的电液比例技术发展程度将从一个侧面反映该国的液压工业技术水平，因此各发达国家都非常重视发展电液比例技术。
我国在电液比例技术方面，目前已有几十种品种、规格的产品，年生产规模不断扩大，但总的看，我国电液比例技术与国际水平比有较大差距，主要表现在：缺乏主导系列产品，现有产品型号规格杂乱，品种规格不全，并缺乏足够的工业性试验研究，性能水平较低，质量不稳定，可靠性较差，以及存在二次配套件的问题等，都有碍于该项技术进一步地扩大应用，急待尽快提高。
电液比例阀概述电液比例阀是以传统的工业用液压控制阀为基础，采用模拟式电气-机械转换装置将电信号转换为位移信号，连续地控制液压系统中工作介质的压力、方向或流量的一种液压元件。
此种阀工作时，阀内电气-机械转换装置根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出。
阀芯位移可以以机械、液压或电的形式进行反馈。
当前，电液比例阀在工业生产中获得了广泛的应用。
电液比例阀的特点与分类比例阀把电的快速性、灵活性等优点与液压传动力量大的优点结合起来，能连续地、按比例地控制液压系统中执行元件运动的力、速度和方向，简化了系统，减少了元件的使用量，并能防止压力或速度变换时的冲击现象。
比例阀主要用在没有反馈的回路中，对有些场合，如进行位置控制或需要提高系统的性能时，电液比例阀也可作为信号转换与放大元件组成闭环控制系统。
FPD2000系列产品说明书
容积式流量计U精度为读数的±0.5%U 铝质、303或316不锈钢壳体U额定压力达345 bar (5000 psi)U可提供脉冲输出或mA输出U可测量双向流动U经济实惠FPD2000系列是经济实惠、精密准确的容积式流量计的代表。
一个主要优点是能够在粘度不断变化的条件下保持一致的精度。
这种可靠性加之大量程比，使其能够以一种经济划算的方式替换较为陈旧的涡轮技术。
这种流量计结构坚固，动态响应出色，非常适合测量油、润滑脂、燃油、溶剂、聚亚安酯、刹车液、特种液压工作油以及其它非研磨型润滑液。
由于其上游或下游不需要具有直管段，FPD2000流量计的使用和安装都很简便。
这种流量计在低流量时能够提供良好的分辨率和高精度。
流动可以是双向的，例如在用于汽缸活塞测量时可以不损坏内部零件。
规格精度：在30cP液体以及10:1量程比时为±0.5%重复性：±0.1%液体最高温度：铝质壳体：流量计85°C (185°F)不锈钢壳体：流量计204°C (400°F)最大压力：345 bar (5000 psi)接液材质壳体：FPD2000系列：铝FPD2010系列：303不锈钢FPD2020系列：316不锈钢齿轮：不锈钢O形圈：PTFE、氟橡胶（可选）轴承：不锈钢输出温度范围（电子装置）：-40 ~ 85°C(-40 ~ 185°F)方波：（基本型流量计）电源电压：+10 ~ 28 Vdc电源电流：8 mA @ 12 Vdc,12 mA @ 24 Vdc负载信号：50% ±15%最小信号：0.5 Hz频率：取决于流量，最大2000 Hz驱动能力：最大电流50 mA（电阻性负载）输出阻抗：40 Ω—模拟开关和自恢复保险丝模拟输出（-A型号）电源电压：10 ~ 30 Vdc输出：4 ~ 20 mA输入：0.25 Hz ~ 5 kHz振幅：1 ~ 40 Vp-p更新时间：1/F + 25 msec线性度：读数的±0.01%FPD2004-A，图片小于实际尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比例阀功率放大器BD2000K-50概述
BD200K-50型比例阀控制器是一种比例功率放大器,，可分别对力士乐、威克斯、油研、台湾东锋和机立等厂家的各类电液比例阀进行压力或流量的控制。
其性能稳定、可靠性高，它配套电液比例阀使用，进行压力或流量的控制。
其性能稳定可靠性高,可替代力士乐VT-2000K型电控器。
其组成主要包括:
1、稳压器
2、输入值预调电位器
3、可控恒流发生器
4、斜坡发生器
5、500HZ正弦振荡器
6、两位BCD拨码输入方式
二、技术数据
电源电压（V）：DC/AC24∽50V
功耗（P）：50V A
控制电压（U）：±9V
控制电压最小负载电阻（R）：500Ω
最大输出电流（Imax）：800mA
最大负载电阻（R）：45Ω
先导电流（ID）：0∽200mA
颤振频率（F）：500Hz
环境温度（T）：0∽45℃
温度漂移 :1‰(OF Imax)/ ℃
外型尺寸 :160×100×50(mm)
三、比例阀功率放大器BD2000K-50主要功能
1.通过外部电位器遥控调节.
2.通过电脑（PLC）DA模块输出控制（0-10V/0-5V）.
3.通过差模输入遥控调节.
4.通过拨码开关数码控制.
5、斜坡上升、下降时间0.1-5秒，可调并可在外部切除两位BCD码输入方式。
四、控制示例
1. 接线（参照接线图）
① KL24和KL18 接AC24V电源。
② KL20和KL22接比例电磁铁两端。
③若采用电位器输入方式（0∽9V），则KL12 接外部电位器输入端，9V 电源从KL10和KL14引出，KL10为+9V，KL14为0V。
④若采用差模输入方式（0∽10V），则KL32 和KL28 接差模输入，KL28 接正端，KL32接负端。
⑤电脑（PLC）DA模块输出控制方式有两种接线方式。
方式一：采用电位器（电平）输入接口
方式二：采用差模输入接口
⑥若采用BCD码拨码开关输入则H1为BCD码输入插座，其各脚定义如下：
拨码开关的公共端（COM）接+9V（1、2脚），十位接3--6脚，个位接7--10脚。
⑦ KL4 和KL2 接斜坡切除继电器，将KL2 和KL4 接通，斜坡时间为：0.1秒
2.调试
①．将各输入端接MO（0V、KL14）或断开，调节R1得到初始电流（Imin），顺时针方向旋转初始电流（Imin）增加。
②．输入端KL12 接+9V（KL10），调节R2 得到最大输出电流（Imax），反时针方向旋转最大输出电流（Imax）增加。
③．调节R3 可改变斜坡上升时间（T↑），最大时间5 秒（对应最大输出电流Imax），顺时针方向旋转斜坡上升时间（T↑）增加。
④．调节R4 可改变斜坡下降时间（T↓），最大时间5 秒（对应最大输出电流Imax），顺时针方向旋转斜坡下降时间（T↓）增加。
3．测量点±9V +9V：KL10对应KL14 -9V：KL16对应KL14
五、安装尺寸
单位：MM
六、注意事项
1、放大器仅能在断电时接线和拔插；
2、无线电发射机不能置于电路板1M以内。
3、由于内部控制电源的-9V 是实际直流电源（DC24V）的0V，故采用电位器接口输入时，控制电源和比例阀控制器的直流电源不能是同一个电源。
4、定货时请确认控制方式（1 电位器；2 外部电压0-5V；3 外部电压0-10V；4拨码开关）。
七、常见故障排除
1、比例阀控制器无电流输出
排除方法：
A、观察控制器外观元件有无烧毁；如有元件烧毁，请寄回厂家维修。
B、接通电源，测量内部控制电源电压是否正常（DC±9V）。
KL10为+9V，KL14为0V，KL16为-9V；如发现电源异常，请寄回厂家维修。
C、如果内部控制电源电压正常（DC±9V）。
接通比例电磁铁（负载），拆除外部控制线路，调节初始电流（Imin）调节电位器，顺时针方向旋转初始电流（Imin）增加，测量是否有输出电流，如果电位器调节到最大仍然无输出电流，请寄回厂家维修。
2、比例阀控制器的输出电流保持不变，不可调节
拆除外部控制线路，只连接电源（ KL18、KL24）和比例电磁铁（KL20、KL22），调节初始电流（Imin）调节电位器，反时针方向旋转初始电流（Imin）减小，测量是输出电流是否变化，如果电位器调节到最小输出电流仍然不减小，请寄回厂家维修。
八、型号选择
BD-2000K-50
1：电位器控制
2：外部电压（0-5V）控制
3：外部电压（0-10V）控制
4：拨码开关控制。
