三星1710打印机维修手册
打印机的维护与维修
任务2 针式打印机故障分析和处理
(5)检查打印机的联机打印功能，接好打印机的连接电缆(断电 情况下连接)，打开主机和打印机电源开关，待主机启动后，调用 文档进行打印，如果打印正常，则联机正确；
(6)如果联机打印不正确，则可以用替换法确定故障是在主机的 打印机接口还是在打印机本身或打印机电缆故障或驱动程序不对。
任务1 针式打印机的基本结构及工作原理
(2)走纸机构是使打印纸自动换行的机构。它以走纸步进电机为动 力，通过走纸机构使打印纸按照规定的节拍向前或向后移动(打印时 只能向前)。走纸机构由走纸电机、传动齿轮、链轮走纸器和摩擦胶 辊等组成。24针打印机的步进电机旋转—步(3.5°)，使纸移动1/120 英寸。走纸机构与字车机构的配合情况是：字车机构运动时，走纸机 构不动，打完一行后，再走纸。
任务1 针式打印机的基本结构及工作原理
信号名称
计算机打 打印机 印机接口 插座
信号名称
计算机打 打印机 印机接口 插座
选通 STROBE
1
数据位0 DATA0
2Hale Waihona Puke 数据位1 DATA13
数据位2 DATA2
4
数据位3 DATA3
5
数据位4 DATA4
6
数据位5 DATA5
7
数据位6 DATA6
8
数据位7 DATA7
3）操作面板 操作面板置于打印机外壳上，是为用户操作打印机而设置的。 操作面板上主要有若干按钮开关和若干指示灯，各种打印机所设 置的按钮开关和指示灯的数量及功能不一，但至少应有联机/脱 机键、换行键、换页键、电源指示灯、纸尽指示灯和联机/脱机 指示灯等，一般情况下每一个开关有两个以上的作用。 有些打印机可利用操作面板上的功能键设定打印机开机后的状 态。如开机时的打印功能和方式、国际字符集、行距、页长、高 速或高密度打印方式等。
喷墨打印机喷头维修手册
喷墨打印机喷头维修手册喷墨打印机是现代办公生活中常见的重要设备，而喷头是其核心部件之一。
然而，由于使用不当或长时间使用，喷头可能会出现故障或损坏，导致打印质量下降或无法正常工作。
为了帮助用户解决这些问题，本手册将详细介绍喷墨打印机喷头的维修方法。
请在使用手册前认真阅读以下说明：注意事项：1. 维修过程需要有相关技能和经验的人员进行，非专业人士请勿尝试修理。
2. 在进行维修操作时，请确保打印机已断电并且冷却。
3. 维修过程中可能会出现墨水泄漏，请准备好适当的防护措施，防止墨水溅到皮肤或衣物上。
维修步骤：步骤一：喷头清理1. 打开打印机的墨盒盖，将墨盒取出。
2. 使用棉签蘸取少量清水，轻轻擦拭喷头表面，去除可能堆积的墨水残留。
3. 等待喷头表面干燥后，重新安装墨盒。
步骤二：喷头对齐1. 打开打印机设置界面，在菜单中找到“打印机设置”或“喷头对齐”选项。
2. 根据界面上的指引，按照说明进行喷头对齐操作。
步骤三：喷头冲洗1. 打开打印机设置界面，在菜单中找到“打印维护”或“喷头维护”选项。
2. 选择“喷头冲洗”或“清洗喷头”功能，并按照提示进行操作。
3. 完成冲洗后，进行喷头对齐操作。
步骤四：更换喷头1. 如果经过清理和冲洗后，喷头问题仍未解决，可能需要更换新的喷头。
2. 喷头的更换方法因品牌和型号而不同，可以参考打印机的用户手册或联系售后服务中心获取更详细的说明。
步骤五：喷头维修注意事项1. 在维修过程中，要注意不要触摸喷头的金属部分，以免造成损坏或静电干扰。
2. 若维修后喷头仍无法正常工作，请考虑寻求专业维修人员的帮助。
请注意，本手册所述维修方法仅适用于一般情况下的喷头故障，特殊情况下可能需要针对性的维修操作。
如遇到其他问题，请参考打印机的用户手册或联系相关厂商获得帮助。
给您的喷墨打印机喷头维修手册到此结束。
希望本手册的内容能够帮助您解决喷头问题，使打印机恢复正常工作。
如果您有任何其他疑问或需要进一步的帮助，请随时联系我们的技术支持团队。
打印机维修(1).ppt
6．打印机出现严重的打印头撞击声，打印错位
出现此故障时，必须马上关闭打印机电源，防止造成 故障扩大。如果通过打印机电源开关无法关闭打印机电源 时，请立即拔掉打印机电源线。确定打印机断线后，请检 查打印机内部的包装材料是否已经完全去除，确定打印机 内部没有异物，检查打印机的小车导轨是否过于脏污。
四、打印机常见故障维修实训

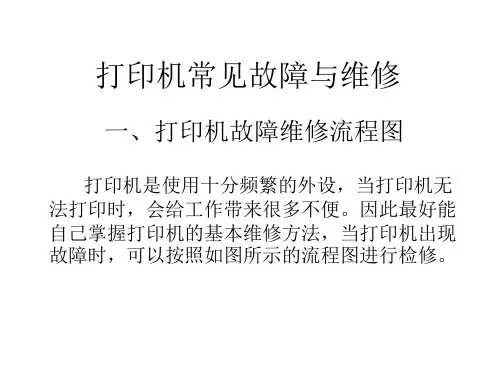

打印机常见故障与维修
一、打印机故障维修流程图
打印机是使用十分频繁的外设，当打印机无 法打印时，会给工作带来很多不便。因此最好能 自己掌握打印机的基本维修方法，当打印机出现 故障时，可以按照如图所示的流程图进行检修。
二、打印机维修必备知识
1、打印机的分类
从打印机原理上来说，市面上较常见的打印 机大致分为喷墨打印机、激光打印机和针式打印 机3类。
3．打印机不进纸故障维修方法
（1）检查打印纸是否严重卷曲或有折叠。
（2）检查打印纸是否潮湿。
（3）检查打印纸的装入位置是否正确，是否超出左导轨的 箭头标志。
（4）检查是否有打印纸卡在打印机内未及时取出。打印机 在打印时如果发生夹纸情况，必须先关闭打印机电源，小 心取出打印纸。取纸时沿出纸方向缓慢拉出夹纸，取出后 必须检查纸张是否完整，防止碎纸残留机内，造成其他故 障。
三、打印机维修方法
1．打印机不能打印故障检测方法
打印机不能打印的故障原因有硬件和软件两个方面的 原因，打印机发生故障时，可按如下步骤进行检修：
（1）首先检查打印机电源线连接是否可靠或电源指示灯是 否点亮，然后再次打印文件。
（2）如仍不能打印，接着检查打印机与电脑之间的信号电 缆连接是否可靠，检查并重新连接电缆，试着打印一下。
（8）如经过以上处理还不能打印，则可能是打印机硬件出 现故障，最好将打印机送专业人员检修。
复印机整理维修手册全集(1)
复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意，并在试机时细心观察。
三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。
比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。
作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。
如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
三星SAMSUNG ML1700系列,ML-1510,ML-1710,ML-1750激光打印机维修手册中文版
三星电子
维修手册 1-3
注意事项
1.3 静电敏感器件注意事项
某些半导体器件可能易于受到静电损伤 这些元件通常称为 静电敏感器件 ESD ESD 的典型实 例有 集成电路 场效应晶体管和半导体 芯片 元件 应当遵守下列方法 以减少由静电引起的元件 损坏事故
小心>>不可向底板或电路通电 并遵守所有其他安全注意事项 1 在即将安装半导体或配有半导体的组件之前 触摸已知的接地点 放掉身体上的静电 另外 应佩
提起脚时 可能产生静电 足以损坏 ESD
维修手册 1-4
三星电子
参考信息
2 参考信息
本章叙述适用于本培训手册的参考信息 包括工具表 缩写词表 该机型概况等等
2.1 故障排除工具
推荐使用下列工具 以便安全 顺利地排除本维修手册所述故障
DCU 诊断控制设备 标准 诊断三星电子有限公司供应的 激光打印机的测试设备
电或出现故障 如果出现这种情况 应立即关闭电源并从插座拔下电源插头 5 不可用湿手触摸电源插头 维修时 务必从插座拔下电源插头 不可用湿手插入或拔下插头 可能
会触电 6 插入或拔下电源插头时应小心 电源插头必须完全插入 否则 会因接触不良而导致起火 拔下电
源插头时 务必抓住插头来拔下插头 如果抓住电线并拉扯电线 会损坏电线 从而导致起火或触 电 7 保管好电源线 不可弯曲 扭或捆绑电源线 并且不可把其他东西置于电源线之上 同样 不可用 订书钉固定电源线 如果电源线损坏 会导致起火或触电 必须立即更换损坏的电源线 不可修理 损坏的部分并重复使用电源线 缠有塑料胶带的损坏部分会导致起火或触电 不可把化学药品洒到 电源线上 不可把杀虫剂洒到电源线 因电源线外皮较薄 不耐用 会导致起火或触电 8 检查电源插座和电源插头是否损坏 受压 开裂或起火 如果发现这些不足之处 应立即修理 搬 动本机时不可挤压或弄断电源插座和插头 9 打雷和打闪时小心 闪电会导致起火或电击 打雷时应拔下电源插头 当打雷和打闪时不可触摸电 缆和设备 10 避开潮湿或充满灰尘之处 不可在充满灰尘之处或在加湿器附近安装打印机 可能会起火 应用 干纤维把插头部分清理干净除去灰尘 如果水滴滴在布满灰尘之处 可能会起火 11 避免日光直射 不可把打印机安装在窗户附近 在窗户附近会受到日光直射 如果本机长时间受 日光照射 因本机内部温度升高 本机可能不能正常工作 可能导致起火 12 当本机发出烟雾 异味或噪声时应关闭电源并拔下插头 如果继续使用本机 可能会起火 13 不可在本机内部/外部插入钢件或金属件 不可把钢件或金属件插入通风口中 可能会触电
打印机的维护与维修
任务1 针式打印机的基本结构及工作原理
(3)压纸连杆电磁机构如图11-9所示。压纸连杆的离开或靠近 打印辊是通过压纸连杆电磁铁的吸合与释放来控制的，当电磁 铁吸合时，压纸连杆张开，若打印机无纸，则打印纸首自动卷 入，接着电磁铁释放，压纸连杆闭合，将纸压紧使纸沿着正常 轨道走纸，若打印机有纸，压纸连杆张开后即将纸自动排出， 然后电磁铁释放，压纸连杆闭合。
1．机械结构装置
打印机机 械装置主要由 打印头、传动 系统、机架和 外壳四部分组 成。
任务1 针式打印机的基本结构及工作原理
1）打印头 打印头装在字车上用于印字，是打印机的关键部件之一。打印 机就是依靠电子电路驱动打印头钢针冲击色带，利用色带上的油 墨粘附在纸上而打印出点信息的。打印头基本结构包括电磁组件、 打印组件、散热组件、支架和垫片等。其基本机构如图11-2所示。
任务1 针式打印机的基本结构及工作原理
当打印针撞击色带时，通过色带的复印作用，在纸上印出字符 或图形。色带的带基是以尼龙丝为原料编织而成的，它的质量高 低直接影响着色带的使用寿命和油墨附着渗透的能力。好油墨颗 粒很小，不会造成堵塞针孔，流动性很好，涂墨时吸附强，保湿 性好，耐久打且打印时颜色过渡慢。好油墨无毒，没有异味，染 带后不发粘，容易晾干。色带分为窄带和宽带，为了提高使用寿 命，宽带采用了莫比乌斯带，这样一根色带可当两根使用
三星 ML-1710P 激光打印机 说明书
ઓ၄ݿ
ML-1710P
本手册仅为提供信息之用。本手册中的所有信息如有改变，恕不通知。所有与使用本手册有关 的任何直接或间接事故，三星电子均不承担责任。 2003 三星电子株式会社。保有所有权利。
• ML-1710 Series 和三星标志是三星电子株式会社的商标。 • Centronics 是 Centronics Data Computer Corporation 的商标。 • IBM 和 IBM PC 是国际商用机器公司的注册商标。 • Microsoft、Windows、Windows 9x、Windows Me、Windows 2000、Windows NT 和 Windows
改变纸盘中纸张的大小 ........................................................ 2.8 连接打印机电缆 ........................................................................... 2.9 打开打印机的电源 ..................................................................... 2.11 打印演示页 ................................................................................. 2.12 安装打印机软件 ......................................................................... 2.13
使用已有的水印 .................................................................. 4.18 创建水印 .............................................................................. 4.19 编辑水印 .............................................................................. 4.20 删除水印 .............................................................................. 4.20 打印覆盖 ..................................................................................... 4.21 什么是覆盖？ ...................................................................... 4.21 创建新的覆盖 ...................................................................... 4.21 使用覆盖 .............................................................................. 4.23 删除覆盖 .............................................................................. 4.24 使用状态监控程序 ..................................................................... 4.25 打开状态监控程序 .............................................................. 4.25 设置本地共享打印机 ................................................................. 4.27 Windows 9x/Me .................................................................... 4.27
打印机维修手册概要
针式打印机的组成针式打印机的种类繁多,型式各异,一般分为打印机械装置和控制与驱动电路两大部分。
针式打印机在正常工作时有三种运动,即打印头的横向运动、打印纸的纵向运动和打印针的击针运动。
这些运动都是由软件控制驱动系统,通过一些精密机械进行的。
1.机械装置2.打印机械装置主要包括字车与传动机构、打印针控制机构、色带驱动机构,走纸机构和打印机状态传感器,这些机构都为精密机械装置,以保证各种机构能实现下面的各种运动。
(1字车与传动机构字车是打印头的载体,打印头通过字车传动系统实现横向左、右移动,再由打印针撞击色带而印字。
字车的动力源一般都用步进电动机,通过传动装置将步进电动机的转动变为字车的横向移动。
一般用钢丝绳或同步齿形带进行传动。
(2打印针控制机构打印针是正确打印的关键。
打印针控制机构实现打印针的出针和收针动作。
通常利用电磁原理控制打印针的动作。
(3色带驱动机构打印针撞击色带,色带上的印油在打印纸上印出字符或图形。
在打印过程中,打印头左、右移动时,色带驱动机构驱动色带也同时循环往复转动,不断改变色带被打印针撞击的部位,保证色带均匀磨损,从而既延长了色带的使用寿命,又保证了打印出的字符或图形颜色均匀。
色带驱动机构一般利用字车电动机带动同步齿形带(如LQ-1600K或钢(尼龙丝绳驱动色带铀转动,也可采用两个单独的电动机(如某些彩色打印机分别带动色带正、反向走带。
(4走纸机构该机构实现打印纸的纵向移动。
当打印完一行后,由它走纸换行。
走纸方式一般有摩擦走纸、齿轮馈送和压纸滚筒馈送等。
其动力方式为通过牵引机构将步进电动机的转动转变为走纸移动。
(5打印机状态传感器对于不同的打印机来说,传感器的设置情况不同。
通常有原始位置传感器(检测字车是否停在左边原始位置上、纸尽传感器(检测所装的打印纸是否用完,用完则报警、计时传感器(检测字车的瞬时位置和机盖状态传感器(检测正在打印中的异常开打印机盖操作等等。
2.控制与驱动电路(1控制电路当前流行的打印机的控制电路均已采用了微机结构,所以打印机也就是一个完整的微型机。
打印机维修详解ppt课件
2.4 转印
• 携带碳粉图像的鼓转动， 并与同样速度的纸相遇。 转印辊给纸反面施以正 的电压，使带负电的碳 粉被吸引到纸上
opc 转印辊
2.5 定影
• 携带碳粉图像的纸进入 定影组件，定影组件由 一个加热辊 和一个压 力辊组成。纸张经过组 件,在热和压力的作用 下，碳粉粒子经过高温 把碳粉熔进纸纤维中， 最终构成我们所看到的 打印稿。
处理方法： 1.检修扫描器、反射镜和转
印组件。 2.取出粉盒重新装机，留意
使维护罩完 全打，磁辊导电钢片与机器
4.8 底灰
缘由： 1. 低湿高湿。 2.充电
辊缺陷。 3. 感光鼓疲劳、磨损。 4.
碳粉不良。 5. 磁辊不良、磨损。 6.刮
刀老化。 7.高压电源不良。 8.打印
介质不良。 处理方法：
打印机：
• 一、打印机的组成 • 二、打印机的任务原理 • 三、粉盒各个部件的作用及容易出现的缺陷 • 四、打印机及粉盒常见缺点的处理方法 • 五、维修打印机前应做事项 • 六、常用打印机的维修方法
激光打印机主要有6大系统组成
• 1、供电系统 • 2、直流控制系统 • 3、接口系统 • 4、激光扫描系统 • 5、成像系统 • 6、搓纸系统
3.4 清洁刮刀
• 作用 • 担任将文字图像转印后残留在鼓外表的碳 • 粉清洁下来，由聚氨酯橡胶或硅橡胶制成；同时
也是对鼓产生磨损的主要部件之一。
• 容易出现的缺陷 • 底灰、竖的黑线〔色较浅〕、橡胶过硬对感光鼓呵
斥过度磨损。
3.5 出粉刀
• 作用 • 一方面施一定的压力于磁辊上协助碳粉与磁辊外表
缘由： 1. 电晕丝断。 2.漏装充电辊或装配不良。 3. 充电辊导电支架或导电钢
打印机维护
针式打印机日常使用及维护说明针式打印机常见故障及解决方法一、故障现象及处理故障现象1：打印时不走纸或者走纸不畅。
分析与排除：造成这种故障的第一种原因是分行齿轮的小齿柱已严重磨损，造成完全不走纸。
若仅是局部齿损坏，只会出现周期性的压行打印。
在换上分行齿轮之后，应注意调整走纸电机的两个固定螺钉，让分行齿轮与双层齿轮啮合紧些，以免新换的分行齿轮再度损坏。
第二种原因是走纸橡胶轮轴上双层齿轮的定位螺栓已被剪断，使橡胶轮不能转动，只要用手转动一下手柄，感觉阻力很小便可确定是此原因。
取下橡胶轮，便可看到已断的定位螺栓，在其原处重新钻孔，并将双层齿轮上的孔也钻穿，找一合适的螺栓（带帽）将其紧固在轮轴上，然后将整机装配好即可故障现象2：打印字符或缺不全，并且字符不清晰。
分析与排除：1．打印色带用的时间过长；2. 打印头长时间没有清洗，脏物太多；3．打印头有断针；4．打印头驱动电路有故障。
故障现象3：打印时打印纸上出现一条条粗细不匀的黑线分析与排除：原因是打印头过脏或者是打印头与打印辊的间距过小或打印纸张过厚引起。
洗清一下打印头，或是调节一下打印头与打印辊间的间距。
故障现象4：打印时字迹一边清晰，而另一边不清晰分析与排除：主要是打印头导轨与打印辊不平行，导致两者距离有远有近所致。
可以调节打印头导轨与打印辊的间距，使其平行。
故障现象5：打印时感觉打印头受阻力，打印一会就停下发出长鸣或在原处震动。
分析与排除：打印头导轨长时间滑动会变得干涩，打印头移动时就会受阻，到一定程度就会使打印停止，严重时就可以烧坏驱动电路。
在打印导轨上涂几滴仪表油，来回移动打印头，使其均匀。
故障现象6：打印机开机后没有任何反应，根本就不通电分析与排除：打印机都有过电流保护装置，当电流过大时就会起电流保护的作用。
此现象出现基本是打印机保险管烧坏。
请维护人员维修。
故障现象7：打开打印机电源开关的时候，打印机报警，显示无法联机打印。
分析与排除：如果使用的环境差，灰尘多，就会较易出现该故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障排除
故障排除
7.1 图像损坏
7.1.1 竖直黑条和黑带
y 说明
1 打印时出现竖直细黑线 2 打印时出现竖直黑带
检查和原因
解决办法
1 显影器中的显影辊损坏或刮墨刀 1 如果显影器盒中出现原因 1 和原
或清理刀变形
因 2 应更换显影器并试一试打
印
2 显影器中出纸辊表面划伤
2 如果出现原因 3 应更换转印辊
7.1.10 重影 2
y 说明
在整个打印过程中 以 OPC 鼓的 75.5 mm 间隔出现重影 使用手动进纸器 在卡片或透明胶片上打印
检查和原因 当打印比普通纸厚的卡片或投影片等 透明胶片时 需要较高的转印电压
解决办法 从软件应用程序在纸张类型菜单上选 择 厚纸模式 建议使用后返回初 始模式
三星电子
解决办法 1 执行 OPC 鼓清理模式打印 2 或
3 次 执行自检 清除转印辊的 污物
2 如果污染严重 应更换转印辊
3 拆卸定影单元 并清理加热辊和 压力辊 检查加热辊和热敏电阻 之间的区域 如果有污染 应清 理该区域 不可弄变形
7.1.15 打印空白页 1
y 说明
打印空白页
检查和原因 OPC 和 或 显影器接地不良
维修手册 7-4
三星电子
故障排除
7.1.9 重影 1
y 说明
在整个打印过程中 以 OPC 鼓的 75.5 mm 间隔出现重影
检查和原因
解决办法
1 墨粉微粒造成污染 引起主机体 1 当 墨粉微 粒污染 时 应 清理 端
的高电压端子和显影器电极接触
子
不良
2 墨粉微粒造成污染 引起主机体 2 如在显影器盒中发生 应更换显
点 显影器中的辊子可能被外
行 2 或 3 次自检过程
物或纸屑弄脏
充电辊 37.7 mm 间隔
OPC 鼓 75.5 mm 间隔
2 如果黑色图像以 75.5 mm 的间 2 如果 1 中的 75.5 mm 间隔固定
隔出现褪色区或脱墨区 或者
不变 应用干燥的除尘布彻底
到处出现黑点 则 OPC 鼓表面
清理沾在 OPC 鼓上面与黑点和
3 转印辊局部下凹或变形
7.1.2 竖直白线
y 说明
图像中出现竖直白线脱墨现象
检查和原因
解决办法
1 LSU 镜的内部透镜的窗口上沾上 1 窗口沾上外物 用推荐的清洁剂
外物
IPA 清理 LSU 口 用干净
的棉签清理窗口
2 显影辊和刀片之间有外物或墨粉 2 LSU 上有外物 打开 LSU 盖
微粒 如果显影器使用寿命到
并用棉签清理反射镜表面
期 在图像前面出现白线或浅色
图像
3 显影架的窗口上有毛刺和外物
3 3 号 除去曝光窗口的外物和毛 刺 显影器盒
4 如果定影单元有缺陷 黑色图像 4 4 号 打开前盖 并检查与脱墨
顶部定期出现脱墨现象
位置相应的棱缘 如果发现则除
去
5 如果故障仍未排除 应更换显影 器盒
三星电子
维修手册 7-1
三星电子
故障排除
7.1.5 图像太浅
y 说明
打印图像太浅 但没有重影
检查和原因
解决办法
1 当显影器盒的墨粉快用完时 显 1 检查省墨模式是否关闭
影辊弄脏
2 环境温度低于 10
2 更换显影器盒并试一试打印
3 墨粉污迹引起 HVPS 中的高电压 3 打印机通电后 等 30 分钟再开始
种情况
3 纸张在定影单元中折叠
3 拆除定影单元后清除卡纸 用干纱布清理压力辊
表面
y 清除棱缘上粘附的墨粉微粒 y 检查出纸致动器的装配情况和性能
三星电子
维修手册 7-9
故障排除
7.2.5 多页进纸
y 说明
一次送进几页纸
检查和原因 1 电磁线圈故障 电磁线圈工作异常
诊断代码 06
3,000 页 如果以 2%图像打印超
出了 3,000 页 约 5,000 页 则
可能出现背景现象
2 是否使用再生记录纸吗
2 如果使用再生纸 则不保证 B/S
3 显影器使用是否寿命到期
3 如果显影器使用寿命到期 应更 换显影器
4 转印辊向上向下运动顺畅吗
4 清理转印辊轴套部分
5 HVPS 正常吗
5 如果仍未解决问题 应更换显影 器
或不返回
动器操作是否正常
y 检查出纸致动器的操作过程中 是否夹入外
物和电线
2 如果纸张卷在定影辊上
y 导板爪脱离或变形时会出现这种情况
2 如果纸张卡在定影单元中 应拆卸定影单元 并 清除卡纸 然后用干纱布清理压力辊表面
y 导板爪弹簧脱离或变形时会出现这种情况
y 加热辊或压力辊受墨粉严重污染时会出现这
的高电压端子和 HVPS 板的高电
影器 并试一试打印
压端子接触不良
3 显影器使用寿命到期
3 如果上述 建议 1-2 不 能解决问 题 应更换引擎板
4 如果建议 3 不能解决问题 应检
4 转印辊使用寿命 60,000 页 到
查转印辊使用寿命 并更换转印
期
辊
5 低温异常 低于 10
5 通电后 等待约 1 小时 再使用 打印机
端子与设备中的高压端子接触不
打印
良
4 HVPS 输出异常
4 清理墨粉污染区
5 如果上述四点建议未能解决问 题 应更换 HVPS
7.1.6 图像变黑
y 说明
打印图像变黑
检查和原因 1 引擎板上没有充电电压
DCU 诊断代码 01
解决办法 执行 1 清理高电压充电端子
2 因为显影器一侧的电源和 HVPS 2 检查连接引擎板和 HVPS 的连接
单元内部
检查和原因
解决办法
1 如果纸张已完全送出打印机 但出现 JAM2 卡纸 1 检查出纸传感器致动器是否有缺陷
现象 则出纸传感器有缺陷
y 检查出纸致动器是否变形 检查杠杆部分是
y 彻底排出纸张后 出纸致动器应返回原位关
否变形
闭光电传感器 有时返回时间超过正常时间
y 检查出纸致动器的组件部分是否有毛刺 致
解决办法 清除显影器和设备的端子的污物
7.1.16 打印空白页 2
y 说明
1 打印空白页 2 打印一页或几页空白页 3 打印机打开时 打印几页空白页
检查和原因 1 OPC 和 或 显影器接地不良
2 电磁线圈异常
解决办法 1 清除显影器端子的污物
2 使用诊断控制设备进行引擎自 检 检查电磁线圈是否正常 参照代码 06
维修手册 7-5
故障排除
7.1.11 重影 3
y 说明
打印黑色图像时 以 32 mm 间隔出现白色重影
检查和原因 1 显影器使用寿命到期
2 供墨辊端子电压异常 接触不良
解决办法 1 在显影器盒中发生时 应更换显影
器 并试一试打印
2 检查供墨辊的许可电压和端子的接 触情况 必要时调整
故障排除
7.1.3 水平黑带
y 说明
1 打印过程中定期出现黑色或模糊的水平条纹 也可能不是定期出现
检查和原因 1 电压端子与显影器接触不良
2 显影辊可能变脏 充电辊=37.7 mm 供墨辊=37 mm 显影辊=35.3 mm 转印辊=45.3 mm
解决办法 1 清理充电辊 供墨辊 显影辊
解决办法 1 如果恒温器打开 应更换定影单元 并检查下列
各项
2 如果热敏电阻传感器深深陷入海绵中 应更换定 影单元
3 检查过热模式的电路工作是否正常
4 执行 DCU 模式 执行 DCU 诊断代码 10
3 如果上述建议 1-2 不能解决问 题 应更换引擎板
4 关闭电源 删除计算机数据 再试一试打印
三星电子
维修手册 7-7
故障排除
7.2 出纸故障
7.2.1 打印位置错误
y 说明
在纸张上开始打印的位置错误
检查和原因 进纸传感器的致动器有缺陷 导致检测时间有误
解决办法 更换有缺陷的致动器
检查和原因
解决办法 1 推荐使用普通纸
2 如何清除卷在 OPC 中的纸张
y 一边向与前进方向相反的方向转动 OPC 一
边清除纸张
y 用棉纸或异丙醇蘸湿的软布轻轻清除 OPC 上
的指纹
三星电子
维修手册 7-11
故障排除
7.3 功能故障
7.3.1 所有 LED 指示灯闪烁 定影错误
污物 并清除压力辊上的污物
2 如果背景很差 按背景故障排除办法修理
3 用异丙醇或水清洗加热辊表面
4 检查速动爪和座板爪的弯曲和分离情况 然后处 理
维修手册 7-10
三星电子
故障排除
7.2.7 纸张在墨盒中打卷 OPC 感光鼓
y 说明
纸张在 OPC 中打卷
1 纸张太薄 2 纸面卷曲
4 如果把纸张送进打印机时 出现 Jam 0 卡纸现 4 更换 SMPS-HVPS 和/或传感器 象 应使用诊断控制设备检查引擎板的进纸传 感器
维修手册 7-8
三星电子
7.2.3 卡纸 JAM 1
故障排除
y 说明
1 记录纸卡在定影单元前面或内部 2 记录纸通过进纸致动器后 卡在出纸辊和定影
解决办法 执行 DCU 1 必要时更换电磁线圈
2 摩擦垫被外物弄脏 油等
2 用异丙醇蘸湿软布 清理摩擦垫
3 纸面粘在一起
3 使用光滑的纸张
7.2.6 纸张在定影单元中打卷
y 说明
如果在纸张背面以 57 mm 间隔污染
检查和原因
1 压力辊或加热辊污染 背景 热偏移 2 检查定影单元卡爪是否不合适
