34马力拖拉机后桥结构设计毕业设计
毕业设计(论文)汽车后桥壳体工艺工装设计(全套图纸)
摘要毕业设计的课题基本分为三大类，即工艺工装设计类、组合机床设计类和计算机课题类。
本课题所涉及的是第一类，设计任务为汽车后桥壳体的工艺工装设计，在壳体内部装有主传动器、差速器、半轴等传动机构。
壳体起保证和支撑的作用，其主要加工表面为端面外圆、法兰平面、弹簧座平面、以及内孔等。
本次设计主要包括工艺规程、夹具、刀具和量具的设计。
此次设计共分三个阶段，即：（1）毕业实习阶段（2）课题设计阶段（3）考核答辩阶段。
结合本次设计零件的特点，在设计中完成工艺规程一套，夹具两套：（1）铣床夹具（2）钻床夹具，其中，前者为手动夹紧。
另外还据任务书分别设计刀具——铣刀一把和量具——单头双极限卡规一套，共完成图纸近5张，基本完成老师所交给的任务。
关键词：汽车后桥；工艺分析；设计任务全套CAD图纸，联系153893706ABSTRACTThe subject of the graduation project is divided into three big classes,namely the frock designing type of craft ,making up the designingtype of lathe and comper subjects basically.What this subject involved is the first kind,designing the task for the rear axle of automobile,the craft frock of the shell is designed.Equipped with the organizations of the transmission,such as main hammer mechanism actuator,differential mechanism,semi-axis,ect,within the shell.The shell plays a role in guatanteeing and support,it processes flange,spring seat plane,and interior hole round for outside of the terminal surface of surface,ect,mainly.This design includes the design of rules of craft,jig,cutter and measuring tool mainly.This design divides three stages altogether,namely:(1)Graduation field work stage(2)Ddeign phase of subject(3)Examine the stage of bine this charateristic of designing the part,finisshes one set of rules of craft in the design,two sets of jigs:(1)Jig of the milling machine(2)The jig of the drilling machine,among them,the former,in order to clamp manually.Still design the cutter sepatately according to the task book in addition—One milling cutter is with measuring,finish drawing amount nearlu 5 altogether,finish the task that a teacher assigns basically.Key word:The rear axle of automobile；the crafu analuses；designs the task目录1 绪论 (1)1.1 我国汽车后桥制造业的现状及其发展趋势 (1)1.2 汽车后桥壳体的构造 (1)1.3 汽车后桥壳体的性能要求 (1)2 零件的分析 (3)2.1 零件的作用 (3)2.2 零件的工艺分析 (3)2.3 生产类型的确定 (4)2.4 确定毛坯的制造形式 (4)2.5 基面的选择 (4)3 械加工工艺路线 (6)3.1 工艺方案 (6)3.2 工艺方案比较分析 (7)3.3 加工阶段的划分和检验工序的安排 (7)4 加工余量、工序、毛坯尺寸的确定 (9)5 工时定额 (10)5.1工序六的工时定额 (10)5.2工序十三的工序定额 (11)6 夹具设计 (12)6.1 铣床夹具设计 (12)6.1.1 工件的加工工艺分析 (12)6.1.2 定方案，设计定位元件 (12)6.1.3 确定夹紧方式和设计夹紧结构 (13)6.1.4 定位误差的分析 (14)6.1.5 夹紧元件的强度校核 (14)6.1.6 夹具体的设计 (15)6.1.7 夹具体设计及其操作的简要说明 (15)6.2 钻床夹具的设计 (16)6.2.1 定位基准的选择 (16)6.2.2 夹紧力的确定 (16)6.2.3 钻削力的计算 (16)6.2.4 动力源设计 (17)6.2.5 夹具体的设计 (18)6.2.6 夹具设计及操作简要说明 (19)7 CAD绘图简介 (20)8 量具设计 (21)9 刀具设计 (24)结论 (26)致谢 (27)参考文献 (28)附录A 英文原文 (29)附录B 汉语翻译 (35)1 绪论1.1我国汽车后桥制造业的现状及其发展趋势我国丰富的原材料资源为后桥壳体国产化提供了坚实的基础。

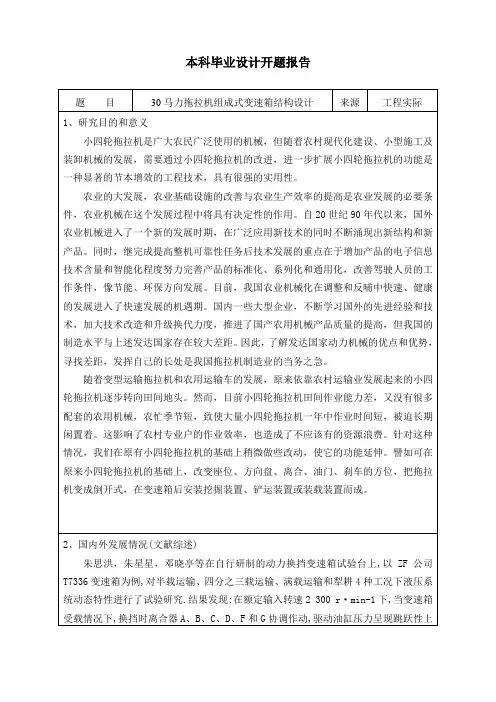

30马力拖拉机组成式变速箱结构设计-开题报告
本科毕业设计开题报告设计8挡变速箱。
4、设计方案（研究/设计方法、理论分析、计算、实验方法和步骤等方案一（图1）1-轴承 2-一档主动齿轮 3-2档主动齿轮 4-3、4档主动齿轮 5-传动齿轮 6-弓型齿轮 7-从动轴 8-3档从动齿轮 9-2档从动齿轮 10-倒挡主动齿轮 11-一档从动齿轮12-主动轴在方案一中，我们采用的是完全拨动齿轮实现换挡。
在这样的设计中，结构能够相对简单，降低了生产成本。
在倒退当时，通过齿轮3与10的啮合改变输出力的转向，从而实现换挡。
在前进档中前四档都要通过齿轮5到达6从而完成输出，后四档通过内啮合齿轮直接传给齿轮6完成输出，从而实现变速。
方案二1-三档从动齿轮2-2档从动齿轮3-轴承4-2档主动齿轮5-3、4档主动齿轮6-一档主动齿轮7-传动齿轮8-轴承9-倒挡主动齿轮10-倒挡从动齿轮11-4档从动齿轮12-1档从动齿轮13-轴承14-弓型齿轮15-从动轴16-主动轴在方案二中，前进档的前四级的传动分别是：6-12-7-8-14；4-2-7-8-14；5-1-7-8-14；5-11-7-8-14。
而在后四级的传动中我们使8和14分离，而13与14直接啮合从而直接传给轴15。
倒挡时，我们通过4传到10实现传动的转向。
5、方案的可行性分析在方案一和方案二中，我们的传动都差不多，但是在方案二中，我们合理的应用了齿轮空套的方法，让发动机输出的功率可以直接的传送给附带机构（如泵、风扇等装置）。
因此，方案二能够很好的减少发动机数量，从而节约成本。
6、该设计的创新之处在方案二中，我们很好的创新的应用齿轮空套，为附带的机构提供了充足的动力，合理的应用了发动机的动力。
7、设计产品的主要用途和应用领域该产品主要应用与拖拉机、小型货车、汽车等各种驱动力较大的场合。
能够很好的改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利(功率较高而油耗较低)的工况下工作；在发动机旋转方向不变情况下，使车辆能倒退行驶；利用空挡，。
毕业设计(论文)-汽车后桥壳体加工工艺及夹具设计(全套图纸)
毕业设计（论文）-汽车后桥壳体加工工艺及夹具设计（全套图纸）毕业设计说明书课题：汽车后桥壳体的加工工艺规程及钻2-M8螺纹孔和铣面夹具设计子课题: 同课题学生姓名:专业机械制造与自动化学生姓名班组学号指导教师完成日期摘要摘要汽车后桥壳体是汽车的重要组成部分，它与主减速器、差速器和车轮传动装置组成驱动桥。
驱动桥处与动力传动系的末端，其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。
它连接主减速器传动力，支撑差速器及半轴实现俩车轮差速转动；尺寸比较大，主要承受载荷。
重点是保证壳体的强度和刚性性能，便于安装、调整和维修。
汽车后桥壳体一般采用铸铁铸造成型，在经过机械加工将其加工至使用要求，在生产过程中，汽车后桥壳体的加工工艺定制非常重要，工艺的编制决定了零件的精度及生产效率，尤其是这种大批量生产的零件，其工艺规程要考虑到产量问题。
同时为了保证工件的加工精度，以及为了提高生产率而设计出各个工序的专用夹具，是操作者使用起来简单、快速、准确，从而在保证精度的前提下大大提高生产率。
关键词：工艺编制，加工时间，专用夹具，生产率全套图纸，加153893706AbstractAutomobile rear axle housing is an important part of the car, it with the Lord reducer, differential and wheel gear drive axle. Drive axle and the end of the power transmission system, its basic function is to increase the shaft or the transmission of torque, and power reasonable distribution to the left and right driving wheels, also bear role between road surface and frame or body of vertical force and vertical force and horizontal force. It connects the main reducer momentum, supporting both differential and half shaft wheel differential rotation. Size is larger, the main load bearing. The key is to ensure that shell strength and rigidity performance, ease of installation, adjustment and maintenance.Automobile rear axle housing is made of cast iron casting forming, generally after machining to its processing to use requirement, in the process of production, the processing technology of the automobile rear axle shell custom is very important, the process of making determines the accuracy of the parts and the production efficiency, especially in the mass production of parts, the technical process to production into consideration. At the same time, in order to ensure the workpiece machining accuracy, and in order to improve the productivity and special fixture design of each process, is the operator to use simple, rapid and accurate, and on the premise of guarantee accuracy greatly improved productivity.Key words: machining process, machining time, special fixture, productivity目录第一章加工工艺规程设计 (1)1.1 零件的分析 (1)1.1.1 零件的作用 (1)1.2 汽车后桥壳体加工的问题和工艺过程设计所应采取的相应措施 (2)1.2.1 孔和平面的加工顺序 (3)1.2.2 孔系加工方案选择 (2)1.3 汽车后桥壳体加工定位基准的选择· 21.3.1 粗基准的选择 (2)1.3.2 精基准的选择 (3)1.4 汽车后桥壳体加工主要工序安排·· 31.5 机械加工余量、工序尺寸及毛坯尺寸的确定 (5)1.6确定切削用量及基本工时（机动时间）5第二章钻2-M8螺纹孔夹具设计 (19)2.1定位基准的选择 (19)2.2 钻削力计算 (19)2.3定位元件的设计 (20)2.4 定位误差分析 (21)2.5 夹紧装置及夹具体设计 (21)2.6 夹具设计及操作的简要说明 (21)第3章铣178下平面夹具的设计 (22)3.1 问题的指出 (22)3.2 定位机构 (22)3.2.1定位方式计算及选择 (22)3.2.2切削夹紧力的计算 (22)3.3定位误差分析 (24)3.4 零、部件的设计与选用 (24)3.4.1定位销选用 (24)3.4.2夹紧装置的选用 (25)3.5 夹具设计及操作的简要说明 (27)结论 (28)参考文献 (29)致谢 (30)第一章零件加工工艺规程以及设计1.1零件结构的分析1.1.1 零件作用的分析随着科学技术和社会生产水平的不断提高，机械制造生产模式发生了巨大的演变。

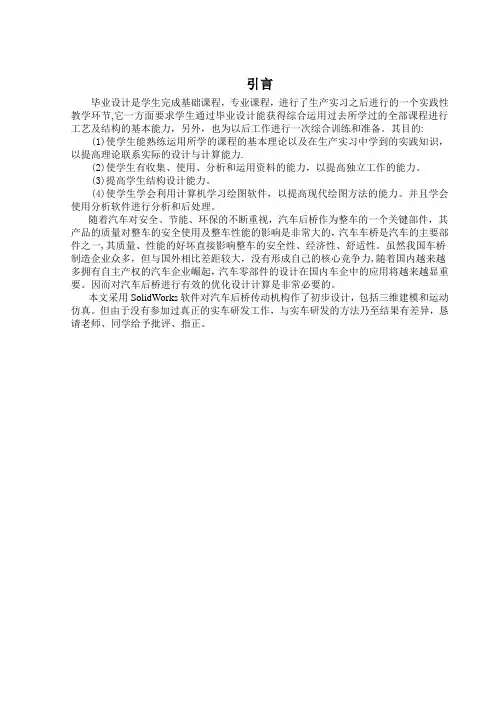

毕业设计(论文)-汽车后桥传动机构三维建模及运动仿真[管理资料]
![毕业设计(论文)-汽车后桥传动机构三维建模及运动仿真[管理资料]](https://img.taocdn.com/s3/m/0c735a8d27284b73f342504f.png)
引言毕业设计是学生完成基础课程，专业课程，进行了生产实习之后进行的一个实践性教学环节,它一方面要求学生通过毕业设计能获得综合运用过去所学过的全部课程进行工艺及结构的基本能力，另外，也为以后工作进行一次综合训练和准备。
其目的:(1)使学生能熟练运用所学的课程的基本理论以及在生产实习中学到的实践知识，以提高理论联系实际的设计与计算能力.(2)使学生有收集、使用、分析和运用资料的能力，以提高独立工作的能力。
(3)提高学生结构设计能力。
(4)使学生学会利用计算机学习绘图软件，以提高现代绘图方法的能力。
并且学会使用分析软件进行分析和后处理。
随着汽车对安全、节能、环保的不断重视，汽车后桥作为整车的一个关键部件，其产品的质量对整车的安全使用及整车性能的影响是非常大的，汽车车桥是汽车的主要部件之一,其质量、性能的好坏直接影响整车的安全性、经济性、舒适性。
虽然我国车桥制造企业众多，但与国外相比差距较大，没有形成自己的核心竞争力,随着国内越来越多拥有自主产权的汽车企业崛起，汽车零部件的设计在国内车企中的应用将越来越显重要。
因而对汽车后桥进行有效的优化设计计算是非常必要的。
本文采用SolidWorks软件对汽车后桥传动机构作了初步设计，包括三维建模和运动仿真。
但由于没有参加过真正的实车研发工作，与实车研发的方法乃至结果有差异，恳请老师、同学给予批评、指正。
第1章绪论SolidWorks简介SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，该系统在1995-1999年获得全球微机平台CAD系统评比第一名，从1995年至今，已经累计获得十七项国际大奖由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。
终于在1997年由法国达索公司以三亿一千万的高额市值将SolidWorks全资并购。
公司原来的风险投资商和股东，以原来一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。
拖拉机变速箱毕业设计
引言小四轮拖拉机是广大农民广泛使用的机械，但随着农村现代化建设、小型施工及装卸机械化的发展，需要通过小四轮拖拉机的改进，进一步拓展小四轮拖拉机的功能，是一种显著的节本增效的工程技术，具有很强的实用性。
农业的大发展，农业基础设施的改善与农业生产效率的提高是农业发展的必要条件，农业机械在这个发展过程中将具有决定性的作用。
自20 世纪90 年代以来，国外农业机械进入了一个新的发展时期，在广泛应用新技术的同时，不断涌现出新结构和新产品。
同时，继完成提高整机可靠性任务后，技术发展的重点在于增加产品的电子信息技术含量和智能化程度，努力完善产品的标准化、系列化和通用化，改善驾驶人员的工作条件，向节能、环保方向发展。
随着微电子技术向农业机械的渗透，现代大功率农用拖拉机日益向智能化和机电一体化方向发展。
目前，我国农业机械化在调整和反哺中快速、健康地发展进入了快速发展的战略机遇期。
国内一些大型企业，不断学习国外的先进经验和技术，加大技术改造和升级换代力度，推进了国产农业机械产品质量的提高，但我国的制造水平与上述发达国家存在着较大的差距。
因此，了解发达国家动力机械的特点与优势，寻找差距，发挥自己的长处是我国拖拉机制造业的当务之急。
随着变型运输拖拉机和农用运输车的发展，原来依靠农村运输业发展起来的小四轮拖拉机逐步转向田间地头。
然而，目前小四轮拖拉机田间作业能力差，又没有很多配套的农业机械，农忙季节短，致使大量小四轮拖拉机一年中作业时间短，被迫长期闲置着。
这影响了农村专业户的作业效益，也造成了不应该有的资源浪费。
针对这些情况，我们在原有小四轮拖拉机的基础上稍微作些改动，使它的功能延伸。
譬如可在原来小四轮拖拉机的基础上，改变座位、方向盘、离合、油门、刹车的方位，把拖拉机变成倒开式，在变速箱后安装挖掘装置、铲运装置或装载装置而成。
本次毕业设计是对机械专业学生在毕业前的一次全面训练，目的在于巩固和扩大学生在校期间所学的基础知识和专业知识，训练学生综合运用所学知识分析和解决问题的能力。

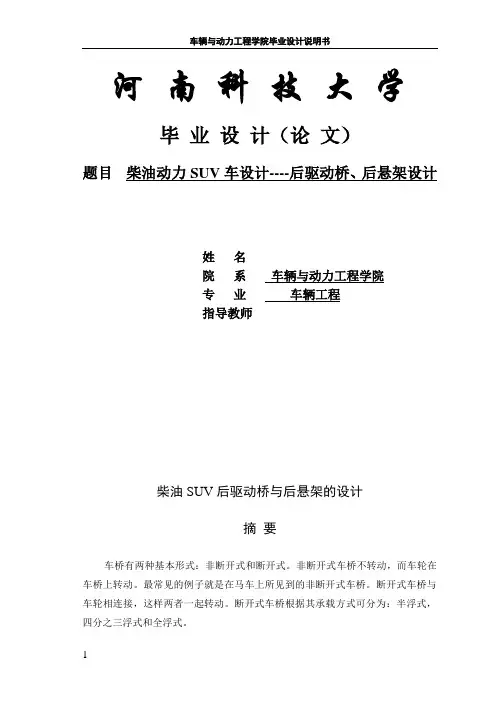

本科毕业设计论文--柴油动力suv车设计后驱动桥、后悬架设计 说明书
河南科技大学毕业设计（论文）题目柴油动力SUV车设计----后驱动桥、后悬架设计姓名院系车辆与动力工程学院专业车辆工程指导教师柴油SUV后驱动桥与后悬架的设计摘要车桥有两种基本形式：非断开式和断开式。
非断开式车桥不转动，而车轮在车桥上转动。
最常见的例子就是在马车上所见到的非断开式车桥。
断开式车桥与车轮相连接，这样两者一起转动。
断开式车桥根据其承载方式可分为：半浮式，四分之三浮式和全浮式。
后桥与车轮相连，内端装有一个半轴齿轮。
差速器壳支撑在左侧车桥上，而且能够在轴承上做独立转动。
差速器壳支承在行星齿轮轴上，行星齿轮与两个半轴齿轮相啮合。
冠状齿轮与差速器壳相连接，这样当冠状齿轮由传动齿轮驱动转动时，差速器壳也转动。
也就是说，驱动力是从传动轴末端的传动齿轮输送到差速器的。
当汽车直线行驶时，两个行星齿轮不在齿轮轴上转动，但却向两个半轴齿轮传递动力，这样半轴齿轮与冠状齿轮的转速相等。
从而使两个后轮也以同样的速度转动。
当汽车转弯时，外侧车轮就必须比内侧车轮转的更快。
为了达到这一目的，两个行星齿轮在齿轮轴上传动，给外侧的车轮提供比内侧的车轮更多的运动，这样外侧车轮轴上的半轴齿轮比内侧车轮轴上的半轴齿轮转动的更快。
目前使用的悬挂系统基本上为两种，一种是整体桥与刚板弹簧组成的非独立悬架，另一种是使用长短摆臂的独立悬架。
这些悬挂系统有各种不同的搭配，但是均运用相同的工作原理。
非独立悬挂使用整体式车桥，两侧用钢板弹簧连接。
通过装在轮轴和车桥之间的驱动轴，两端的车轮可以转动。
使用独立悬架，每个车轮都可以自由的上下运动，几乎不受另一车轮的影响。
关键词：车桥，行星齿轮，半轴齿轮，非独立悬架，独立悬架，钢板弹簧DIESEL-POWERED SUV DESIGNREAR AXELS AND SUSPENSIONABSTRACTThere are two basic tyes of axle:dead axleds and live axle.The dead axle does not rotate:the wheel rotates on it .A common example is the axle on a horse –drawn wagon.Live axles are attached to the wheel so that both the wheel and the axle rotatetogether.Live axles are classified accorading to manner in which they are supported:semifloating,three-quarter-floaring,and full-floating.The rear axles are attached to the wheels and have bevel side gears on their inner ends.The differential case isassembled on the left axle but can rotate on a bearing independently of the axle.The differential case supports the differdntial-pinion gear on a shaft,and this gear meshs with the two bevel gears.The ring gear is attched to the differential case so that the case rotates with the ring gear when the latter is driven by the drive pinpion.The driving power enters the diffential throuth the drive pinpion on the end of the ropeller shaft.When the car is on a straight road ,the two differential-pinion gears do not rotate on the pinion shaft ,but they do exert pressure on the side gear,causing both rear wheels to turn at the same speed ,also.When the car rounds a curve ,the outer wheel must turn faster than the inner wheel.To permit this,the two pinion gears rotate on their pinion shaft,transmitting more turning movement to the outer side gear than to the inner side gear.Thus the side gear on the outer-wheel axle turns more rapidly than the side gear on the inner-wheel axle .There are two basic suspension systems is use today.One is the solid axle,leaf spring type;the other is the independent suspension using long and short swing arms.There are various sdaptations of these systenms,but all use the same basic principle.The solid axle suspension uses a solid steel dead axle with a leaf spring at each side.The wheels swivel on each end via a pivot arrangment between the axle and the wheel spindle.With independent suspension,each wheel is free to move up and down with minimum effect on the other wheel.Key word: Rear axles,differential-pinion gear,bevel side fears,solid axle,independent suspension,leaf spring.符号说明: 车轮的滚动发半径rr: 最大功率时发动机的转速np: 最高车速vamax: 变速器最高档传动比igHT: 发机最大转矩emaxN: 驱动桥数目i: 由发动机至所计算的主减速器从动齿轮之间的传系最档传动比TLηT：上述传动部分传动效率：离合器产生冲击载荷时超载系数K: 满载时一个驱动轮上的静载荷系数G2ø: 轮胎与路面间的附着系数r: 车轮的滚动半径rηlB i lB：分别为所计算的主减速器从动齿轮到驱动车轮之间的传动效率和传动比p：单位齿长上的圆周力 N/mm：变速器Ⅰ档传动比ig：主动齿轮节圆直径d1F：动齿轮的齿面宽τ: 半轴的扭转应力T ：半轴的计算转矩d：半轴杆部直径K ：超载系数：尺寸系数，反映材料性质的不均匀性，与齿轮尺寸及热处理等有关。
拖拉机传动机构毕业设计说明书
第一章前言拖拉机是用于牵引和驱动各种配套机具，完成农业田间作业、各种土石方工程作业和固定作业等的动力机械，拖拉机必须和各种作业机具组成拖拉机机组才能完成各种作业。
机组所完成的作业种类虽然极为繁多，但根据机组的工作方式可分为移动式和固定式两类。
在移动式工作中，拖拉机机组只能够是在移动过程中来完成工作的，此时拖拉机的功率主要是以牵引力的方式传给作业机具。
移动式工作，可分为田间工作和运输工作两种。
当拖拉机在田间工作时，拖拉机可与各种牵引式或悬挂式作业机具一起，对土壤、土石方或作物进行各种加工工作；当拖拉机作运输工作时，拖拉机可与牵引式、悬挂式后驱动式的挂车一起，在道路上或田间完成运输工作。
在固定式工作中，拖拉机停在固定的工作地点，通过拖拉机的动力输出轴和胶带轮来带动各种固定式机器，拖拉机的功率是以转矩的方式传给固定式机器。
拖拉机产品发展简史及其在国民经济中的作用。
19世纪50年代，在英美等国先后诞生了用蒸汽发动机带动胶带功率输出装置，并被用作驱动脱粒机的动力源，这种装置就是拖拉机的雏形。
但从一地转移到另一地需用牛马来牵引，因而1856年“拖拉机”一词在英国牛津词典中首次作为“牵引发动机”一词的同义词应用。
随着拖拉机的发展到第二次世界大战以后，个工业发达国家都实现了农业机械化，拖拉机的使用逐步晋级，结构和性能日趋完善，除轮式和履带拖拉机外，手扶拖拉机在园艺和水田作业方面开始广泛应用。
1950—1960年，在欧洲曾设计与制造过对中自走底盘，后来未获得广泛使用，在此期间，拖拉机的功率急剧增加，柴油拖拉机的比例增大，出现了液压转向和动力换挡变速箱等新结构，并成为广泛选用的装置。
1961—1970年，拖拉机的功率继续急剧增大，除少数小型拖拉机外都装用柴油机。
驾驶员的安全和舒适性成为产品技术发展的重点，全动力换挡变速箱和子午线轮胎成为选装结构。
1971—1979年，采用了增压和增压中冷柴油机，翻车保护装置被作为选用装置并被一些国家列入有关法规之内，大多数大型拖拉机装置了驾驶室并在一些国家的实验规则中增加了噪声水平测定。
汽车后桥总体设计毕业设计论文
汽车后桥总体设计毕业设计论文毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科毕业设计设计题目： 34马力拖拉机后桥结构设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。
4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。
图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它毕业设计任务书学生姓名：任务下达日期： 2015 年 1 月 05 日设计开题日期： 2015 年 4 月 06 日设计开始日期： 2015 年 4 月 13 日中期答辩日期： 2015 年 5 月 11 日设计完成日期： 2015 年 6 月 12 日一、设计题目： 34马力拖拉机后桥结构设计二、设计的主要内容：1、调研报告（4000字左右，包括学生现场照片）；2、可行性论证报告（4000字左右）；3、设计计算书；4、设计图纸：设计总图1张（CAD）、组件图（CAD）1~2张、零件图（CAD 1~2张），合计1.5~2张零号图纸；5、特色专题：三维设计图纸1张。
三、设计目标：设计参数：发动机最大功率34马力，发动机最大功率转速n p=2000r/min，满载质量m a=3300kg，最高车速v max=22 km/h，车轮滚动半径r d=0.59m，变速箱最高挡传动比i gH=1.8，变速箱一挡传动比i g1=19.4，最终传动传动比i m=2.5。
后桥结构形式的选择，主减速器、差速器、半轴及驱动桥壳的设计。
绘制相应设计内容的技术图纸。
指导教师：院（系）主管领导：年月日黑龙江科技大学开题答辩及综合评定书本科毕业设计摘要拖拉机是农业作业的主要动力，是实现农业机械化不可缺少的动力机械，它主要由发动机、传动系统、行走系统、操纵系统、工作装置及电器设备等部分所组成。
当拖拉机配带上农机具后，可作耕地、播种、中耕施肥、喷药和收割等田间作业；可作开沟、推土、平地等农田基本建设作业；配上拖车还可以担负运输任务，拖拉机用于农业生产，可以大力提高生产力，充分显示出农业机械化的巨大威力和拖拉机的重要性。
现阶段农业机械化的步伐正在加快，在这个大前提下，根据现有拖拉机后桥的工作情况及使用性能，完成34马力拖拉机后桥的结构设计。
通过对后桥部分的设计，使整车的性能更加优越。
设计包括中央传动螺旋锥齿轮的设计、差速器的设计、最终传动齿轮的设计与校核、花键的选用与校核、长半轴工作情况的分析与设计，并完成了装配图、组件图和零件图的绘制，并实现了后桥的良好使用性和结构工艺性。
关键字：拖拉机；后桥；中央传动；最终传动本科毕业设计AbstractTractor is the main driver of agricultural operations, agricultural mechanization is indispensable power machinery, which is mainly from the engine, transmission system, travel system, control system, equipment and electrical equipment and other parts of the composition. When the tractor is equipped to bring farm machinery can be used for arable land, planting, cultivating, fertilizing, spraying and harvesting and other field operations; can be used for ditching, bulldozing, flat farmland capital construction and other operations; coupled trailers can also undertake transport tasks, tractors used for agricultural production, can greatly improve productivity, it shows the importance of agricultural mechanization enormous power and tractor. Current Agricultural mechanization pace is accelerating this premise, according to the working conditions and the use of performance of the existing rear axle of the tractor, 34 horsepower tractors to complete the structural design of the rear axle. By part of the design of the rear axle, making the car's superior performance.Design includes a central drive bevel gear design, differential design, design and checking final drive gear selection and check splined axle long work of analysis and design, and completed the assembly drawings, assembly drawing the diagram and parts, and to achieve a good use of the technology and structure of the rear axle.Keywords: tractor; rear axle; central drive; final drive本科毕业设计目录摘要 (I)第一部分调研报告......................................................................................... 错误！未定义书签。
