土壤水分监测传感器的分类与应用

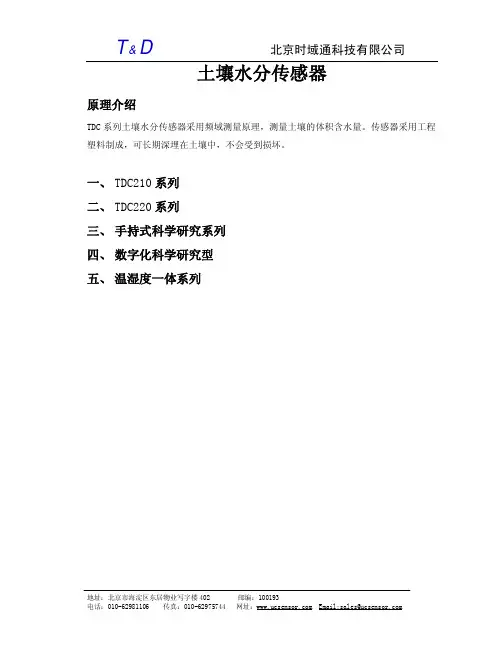

土壤水分传感器
1、TDC210 系列土壤水分传感器采用两根探针的测量方式，特殊的电路设计，避免传感 器长期加电情况下导致探针电离腐蚀。 2、高性能、低价格、防水性能好
技术参数
型号
TDC210A
TDC210I
TDC210S
输出信号 0-2.5V
4-20mA
0-1V
测量范围 0～100%
0～100%
0～100%
测量精度 ±3%
±3%
±3%
供电电压 6-28V
10-28V
5-28V
工作温度 0℃～80℃，温度漂移： 0℃～80℃，温度漂移： 0℃～80℃，温度漂移：
0.1%/10℃
0.1%/10℃
0.1%/10℃
稳定时间 2 秒内稳定
2 秒内稳定
2 秒内稳定
探针
不锈钢；长度 60mm
不锈钢；长度 60mm
不锈钢；长度 60mm
稳定时间 2 秒内稳定
2 秒内稳定
2 秒内稳定
探针
不锈钢；长度 60mm
不锈钢；长度 60mm
不锈钢；长度 60mm
外壳材料 PVC
PVC
ABS
盐分影响 0~250mS.m-1，小于 0~250mS.m-1，小于 0~250mS.m-1，小于
0.001%
0.001%
0.001%
电缆长度 2 米（标配）
邮编：100193
电话：010-62981106 传真：010-62975744 网址： Email:sales@
T&D
北京时域通科技有限公司
一、TDC210 系列 应用领域
农田、花卉、温室等作物养植方面土壤水分监测。 科学研究、自动化控制、农业监测
土壤湿度传感器的相关使用
土壤湿度传感器的相关使用随着科技的不断发展，传感器技术已经得到了广泛应用，其中土壤湿度传感器是应用比较多的一种。
土壤湿度传感器的主要作用是检测土壤中的水分含量，以便于及时进行灌溉和管理。
本文将从以下几个方面，介绍土壤湿度传感器的相关使用。
一、土壤湿度传感器基本原理土壤湿度传感器的检测原理都是利用传感器材料的电学特性对土壤的电性进行测量，进而计算出土壤湿度。
常见的土壤湿度传感器有电容式、电阻式、频率式、热敏式和压电式等几种，不同类型的传感器检测原理和使用方法都有所差异。
二、土壤湿度传感器的应用范围土壤湿度传感器适用于在农业、园艺、花卉、林业等领域中用于土壤水分的测量和监测。
当前，随着人们对环境质量的重视和对农业生产效率的提升要求的不断提高，土壤湿度传感器不断得到广泛的应用。
三、土壤湿度传感器的使用方法土壤湿度传感器使用比较方便，以下是具体的使用方法：1.在使用前先确定土壤湿度传感器的安装方式，即放在浅层土壤或深层土壤中。
2.将土壤湿度传感器插入土壤中，直到浸泡在表面以下三分之二的深度。
3.连接土壤湿度传感器与数据采集器，将数据采集器与计算机相连，在计算机上启动相应的软件，即可开始监测土壤湿度。
4.在进行数据采集时，需要配置传感器参数，例如传感器型号、传感器工作电压、数据采样频率、传感器对应的数据通道等。
四、土壤湿度传感器的优点相比传统的测量土壤水分的方法（例如人工插水表、分析土样等方法），土壤湿度传感器具有以下优点：1.测量速度快，能够在短时间内实现对土壤湿度的检测。
2.测量精度高，能够精确地测量土壤中的水分含量。
3.使用灵活，适用于多种土壤类型和不同种类的作物，能够满足不同的测量需求。
五、土壤湿度传感器的注意事项在使用土壤湿度传感器时，需要注意以下几个事项：1.安装时，要将传感器插入土壤的恰当深度，以减少传感器与外界环境的干扰。
2.传感器采集的数据需要校准，以确保数据的准确性。
3.传感器的保养是工作正常的关键，一旦发现传感器损坏或工作异常，应及时维修或替换。
传感器在智慧农业中的应用
传感器在智慧农业中的应用智慧农业是近年来备受关注的一个领域。
传感器技术在智慧农业中的应用也越来越广泛。
传感器可以帮助农民收集有关土壤、气候、水资源和农作物状态等方面的数据，为农业生产提供更准确的信息和决策支持。
本文将从传感器在农业生产中的应用、传感器的种类及其特点、传感器技术带来的好处等方面进行阐述。
一、传感器在农业生产中的应用传感器技术在农业生产中的应用十分广泛，主要可以用于土壤监测、气象监测、水资源监测、植物监测等方面。
其中，土壤监测主要是通过传感器检测土壤的水分、温度、电导率等参数，为农业灌溉提供科学依据；气象监测是通过传感器检测气温、湿度、气压、风速等气象要素，为农业生产提供气候信息；水资源监测则是通过传感器检测水质、水位、水温等参数，为农业灌溉提供决策支持；植物监测主要是通过传感器检测植物的生长状态和需求等信息，为农民提供科学的栽培管理方法。
总体来说，传感器技术可以为农民提供更详细和准确的信息，使得农业生产更科学、更高效、更经济。
二、传感器的种类及其特点传感器种类繁多，主要根据测量目标不同分为温度传感器、压力传感器、湿度传感器、光学传感器、气体传感器等；根据测量原理不同则可以分为电感传感器、电容传感器、磁阻传感器、光耦传感器等。
各种传感器的特点也各不相同，有的通用性较强，有的则专业性较强。
下面我们列举几种比较常见的传感器，简单介绍一下它们的特点：1. 温度传感器：可以测量各种不同温度范围内的温度。
常见的有热电偶、热敏电阻、热电偶等。
2. 液位传感器：可以测量液体的液位和流量等参数。
常见的有电容式液位传感器、压电式液位传感器、浮球液位传感器等。
3. 光学传感器：可以测量光、色、亮度、反射等光学参数。
常见的有光照传感器、光反射传感器等。
4. 气压传感器：可以测量气体的压强和流量等参数。
常见的有差压传感器、压力传感器等。
5. 湿度传感器：可以测量湿度、水分含量等参数。
常见的有电容式湿度传感器、电阻式湿度传感器等。
土壤墒情测试仪的不同传感器的不同作用
土壤墒情测试仪的不同传感器的不同作用1. 湿度传感器（Humidity Sensor）：湿度传感器是土壤墒情测试仪中最常用的传感器之一、它可以测量土壤中的含水量，并将其转化为数值输出。
湿度传感器通常由两个电极组成，其中一个电极插入土壤中，另一个电极浸泡在水中作为参考。
当土壤中的水分与水中的水分相平衡时，湿度传感器测得的数值即为土壤的含水量。
湿度传感器对土壤中的水分含量非常敏感，可以准确地反映土壤的水分状况。
2. 温度传感器（Temperature Sensor）：温度传感器用于测量土壤的温度。
在土壤墒情测试仪中，温度传感器的作用是补充湿度传感器的数据，用于分析土壤的墒情变化。
温度传感器通常是一种电子温度计，可以实时监测土壤的温度，并将其转化为数值输出。
温度对土壤中的水分含量有很大的影响，因此温度传感器在土壤墒情测试仪中的作用很重要。
3. 进水传感器（Infiltration Sensor）：进水传感器用于监测土壤中水分的渗透过程。
它通常由一根长而细的探针组成，可以插入土壤中以测量水分的渗透速度。
进水传感器通过测量土壤吸力与水分含量之间的关系来计算土壤的持水能力。
进水传感器的作用是监测土壤中水分的渗透速度，以评估土壤的水分保存能力。
4. 水位传感器（Water Level Sensor）：水位传感器用于测量土壤中的水位高度。
它通常由一根长而细的电极组成，可以插入土壤中以测量水位高度。
水位传感器通过测量土壤中水分与电极之间的电阻来计算土壤的水位。
水位传感器的作用是监测土壤中的水位高度，以评估土壤的饱和状态。
5. 氧气传感器（Oxygen Sensor）：氧气传感器用于测量土壤中的氧气含量。
它通常由一个氧气电极组成，可以插入土壤中以测量氧气的浓度。
氧气传感器通过测量土壤中氧气的溶解度来计算土壤的氧气含量。
氧气传感器的作用是监测土壤中的氧气含量，以评估土壤的通气性和微生物活动。
总结起来，土壤墒情测试仪中的不同传感器有不同的作用：湿度传感器用于测量土壤中的含水量；温度传感器用于测量土壤的温度；进水传感器用于监测土壤中水分的渗透过程；水位传感器用于测量土壤中的水位高度；氧气传感器用于测量土壤中的氧气含量。
土壤水分传感器 原理
土壤水分传感器原理
土壤水分传感器是一种用于测量土壤中水分含量的设备，它的原理是基于电容量测量。
土壤水分传感器由两个电极组成，通常是由金属电极制成。
这两个电极之间形成了一个电容。
当土壤中的水分含量增加时，土壤的电导率也随之增加，从而改变了电容的值。
传感器将测量到的电容值转换为与土壤水分含量相关的电信号。
土壤水分传感器通常通过将其电极插入土壤中来测量土壤的水分含量。
当电极与土壤接触时，土壤中的水分会通过电极与传感器建立连接，从而改变电容量。
传感器将测量电容量的变化，并将其转换为与土壤水分含量相关的数字或模拟信号。
使用土壤水分传感器可以实时监测土壤中的水分含量，从而帮助农民科学地管理灌溉水量。
这有助于避免过量或过少的灌溉，提高农作物的产量和质量。
此外，土壤水分传感器还可以用于环境监测和研究领域，以评估土壤湿度对生态系统的影响。
智能灌溉系统中的土壤湿度传感器技术研究
智能灌溉系统中的土壤湿度传感器技术研究概述随着全球人口的不断增长以及气候变化的影响，农业面临着巨大的压力。
为了提高农作物的产量、节约水资源并减少对环境的负面影响，在农业领域广泛应用智能灌溉技术变得愈发重要。
而土壤湿度传感器作为智能灌溉系统中的重要组成部分，对于科学、高效地管理灌溉起着关键作用。
本文将针对智能灌溉系统中土壤湿度传感器的技术研究进行探讨。
一、土壤湿度传感器的工作原理土壤湿度传感器的目标是通过测量土壤中的水分含量来确定是否需要进行灌溉并根据需要进行水分供给。
土壤湿度传感器的工作原理主要分为三种类型：电阻式、电容式和微波式传感器。
1. 电阻式传感器：电阻式传感器通过两个或多个电极的电阻变化来测量土壤湿度。
当土壤含水量增加时，土壤中的电解质浓度增加，导致电阻值上升。
这种传感器简单、易于使用，但因受到土壤类型、温度和土壤盐度等因素的影响，其准确性较低。
2. 电容式传感器：电容式传感器通过测量土壤中的电容变化来测量土壤湿度。
当土壤干燥时，土壤颗粒之间的空隙增大，从而导致电容值下降。
相比于电阻式传感器，电容式传感器在准确性和稳定性方面更有优势，但其价格较高。
3. 微波式传感器：微波式传感器通过发射和接收微波信号，根据信号的传播速度来测量土壤湿度。
这种传感器具有测量范围广、不受土壤类型和盐度影响等优点，但对于湿度较低的土壤，其准确性稍逊于其他传感器。
二、土壤湿度传感器在智能灌溉系统中的应用1. 灌溉决策：土壤湿度传感器可以提供土壤湿度的实时数据，帮助农民和农业专家决策何时进行灌溉。
通过及时监测土壤湿度，避免过度或者不足的灌溉，从而提高农作物的产量和质量，并节约用水。
2. 均匀灌溉：土壤湿度传感器可以控制灌溉系统的运行，实现均匀而精确的灌溉。
根据土壤湿度数据，智能灌溉系统可以自动调节灌溉水的供应量，使水分得以均匀分布在土壤中，从而避免一部分土壤过度干燥，另一部分土壤过度湿润的情况。
3. 节约资源：智能灌溉系统中的土壤湿度传感器可以根据实际需求进行精确的灌溉，避免过度的水资源消耗。
土壤湿度传感器的介绍
土壤湿度传感器的介绍土壤湿度传感器的原理是基于土壤的电导率。
当土壤中含有较高的水分时，土壤的电导率较高，而当土壤中的水分较少时，土壤的电导率较低。
传感器通过测量土壤的电导率来确定土壤湿度的水分含量。
这通常通过测量土壤中导电液体的电阻来实现。
当土壤湿度较高时，土壤中的导电液体形成导电路径，电阻较低；而当土壤湿度较低时，导电液体的导电程度较低，电阻较高。
根据这个原理，传感器可以将土壤湿度转化为电信号，并通过连接到其他设备的方式将数据传输出来。
土壤湿度传感器在农业领域有广泛的应用。
它可以帮助农民准确测量土壤湿度，从而确保植物获得适当的灌溉水量。
传感器可以监测土壤中的水分变化，当土壤湿度接近干燥状态时，传感器会发出警告，提醒农民进行灌溉。
这有助于避免过度灌溉，提高水资源利用率。
此外，传感器还可以用于农作物的科学种植管理，帮助农民确定适宜的灌溉时间和量，从而提高农作物的产量和质量。
除了农业领域，土壤湿度传感器还在园艺、造景和环境监测等领域得到应用。
在园艺和造景方面，传感器可以帮助园艺爱好者监测植物的水分需求，并及时进行灌溉。
在环境监测方面，传感器可以用于测量土壤湿度变化以及土壤中的水分含量，从而评估环境的湿度水平，为环境保护和土地规划提供参考。
土壤湿度传感器的优势主要体现在以下几个方面。
首先，它可以实时准确地监测土壤湿度的变化，帮助农民和园艺爱好者合理灌溉。
其次，传感器具有高精度和稳定性，能够准确测量土壤湿度，提供可靠的数据支持。
此外，传感器具有低功耗、长寿命和可靠性等特点，适合长期运行在户外环境中。
随着农业的转型和智能农业的发展，土壤湿度传感器也在不断改进和进化。
未来的土壤湿度传感器将更加小巧便携、智能化和自动化，能够与其他设备和互联网相连接，实现远程监测和控制。
此外，传感器还有望与气象数据、植物生长数据等其他农业参数进行融合，提供更全面的决策支持和管理服务。
随着技术的进步和降低成本，土壤湿度传感器将逐渐普及，并在农业、园艺和环境监测等领域发挥更大的作用。
土壤湿度传感器的原理及应用
土壤湿度传感器的原理及应用
土壤湿度传感器主要是通过测量土壤中的水分含量来判断土壤湿度的变化情况。
它的原理一般可以分为电阻式和电容式两种。
1. 电阻式土壤湿度传感器：
电阻式传感器主要是基于土壤电导率与含水量之间的关系进行测量。
当土壤含水量较高时，土壤的电导率也会相应增加，电阻变小；而若土壤含水量较低，则其电导率相应降低，电阻增大。
通过测量传感器的电阻值，就可以推测出土壤湿度。
2. 电容式土壤湿度传感器：
电容式传感器主要通过测量土壤与电极之间的电容变化来判断土壤湿度。
当土壤含水量较高时，土壤与电极之间的电容增加；而当土壤含水量较低时，电容相应减小。
通过测量电容值的变化，就可以推测出土壤湿度。
应用：
土壤湿度传感器的应用非常广泛，例如农业领域中可以用于控制灌溉系统，根据土壤湿度的变化自动调节灌溉量，实现水资源的合理利用；在植物栽培过程中，可以监测土壤湿度，帮助植物生长控制和调整；同时也可以用于环境监测领域，如城市绿化区域的土壤湿度监测等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土壤水分监测传感器的分类与应用2011-02-18 09:16王吉星 1 ，孙永远 2（1.水利部南京水利水文自动化研究所，江苏南京210012 ；2.江苏省水文水资源勘测局，江苏南京210029）摘要：通过调研，收集了国内外主流的土壤水分监测仪器资料，分析了仪器测量原理、主要性能和技术参数，进行了类型划分，根据《土壤墒情监测规范》的要求和墒情监测系统建设需求，在类比分析的基础上，提出了适合国内实际情况的土壤水分自动化监测仪器的产品型式，为国内墒情自动测报系统仪器的选型提供参考依据。
关键词：土壤水分；监测；传感器；墒情；自动测报中图分类号：S153；TP393 文献标识码：B 文章编号：1674-9405(2010)04-0037-050 前言土壤水分含量是表达旱情的最直接指标。
国内外从 20世纪中叶就开始进行土壤水分的监测，国内外一直都在进行各种测量方法的研究，目前主要采用烘干称重、张力计、中子水分计和时域反射仪、频域发射仪等测量方法。
这些方法虽然可以实现土壤水分的测量，但原理、特性各有不同。
综观国内墒情自动监测现状，目前还没有一种产品在野外广泛应用，也没有一种主导产品实现大范围墒情信息自动采集、传输处理。
随着国家抗旱指挥系统的规划和实施，各省、市区域墒情自动监测即将全面展开，特别是 2010年春季我国西南部分省（区）干旱的出现，迫切需要自动化土壤水分监测仪器和信息传输系统，以获取连续、可靠的土壤水分信息，为区域旱情分析提供基础数据。
本文根据国家旱情监测系统建设需要开展国内外土壤水分监测传感仪器的调查研究工作，对调研产品进行分类分析。
1 土壤水分监测仪器分类和特点分析按照测量原理，土壤水分监测仪器可分成以下几种类型：1）时域反射型仪器（TDR）；2）时域传输型仪器（TDT）；3）频域反射型仪器（FDR）；4）中子水分仪器（Neutron Probe)；5）负压仪器（Tension meter）；6）电阻仪器（Resister Method）。
传统的烘干法尽管也需要一些设备，但不属于土壤水分监测仪器的范畴，它只是一种方法。
烘干法的内容和方法在 SL364-2006《土壤墒情监测规范》5.2 节中有明确规定，目前烘干法依然是唯一校验仪器准确度的方法 [1]。
1.1 时域反射仪仪器（TDR）TDR是近年来出现的测量土壤含水量的重要仪器，是通过测量土壤中的水和其它介质介电常数之间的差异原理，并采用时域反射测试技术研制出来的仪器，具有快速、便捷和能连续观测土壤含水量的优点。
由于空气、干土和水中的介电常数相对固定，如果对特定的土壤和介电常数的关系已知，就可间接对土壤水分进行有效介电常数测量。
根据电磁波在介质中传播速度与包围在传输体上的物质介电常数有关的基本原理，干燥土壤与水之间的介电常数具有很大的差别，所以该技术从理论上确立对土壤水分的测量有很好的响应和灵敏度。
土壤的表观介电常数 K a 可以按如下公式转换（Dirksen，1999）：式中：T 为电磁波延波导头传输的时间，ns；L 为测量用的波导头的长度，cm；C 为电磁波在真空中传播速，cm/ns。
或直接将传输时间 T 和介电常数 Ka 表达为：TDR 信号脉冲延波导头的起点到端点传递需要的时间可以通过测量确定。
TDR 特点分析如下：1）时域反射法土壤水分监测仪器沿着埋设在土壤中的波导头发射高频波，高频波在土壤的传输速度（或传输时间）与土壤的介电常数相关，介电常数与土壤的含水量相关，这样测量高频波的传输时间或速度可直接测量土壤的含水量。
理论上这是测量土壤水分监测精度最高的技术。
2）因电磁波的传输速度很快，TDR 测定时间的精度需达 0.1 ns 级，因此 TDR 的时间电路成本高，测量结果受温度影响小。
3）TDR 水分传感器高频波的发射和测量在传感器体内完成，工作时产生 1 个 1 GHz以上的高频电磁波，传输时间为皮秒级，输出信号一般为模拟电压信号，可精确表达插入点处土壤的水分。
根据不同的信号采集要求，TDR土壤水分传感器也可输出 4～20 mA，或 232 串行接口数据。
TDR 的上述输出容易接入常规的数据采集器，形成自动测量系统。
4）目前市场上的 TDR 土壤水分传感器是典型的点式土壤水分测量仪器，体积小，重量轻，单个传感器损坏可更换，运行维护方便。
TDR 土壤水分传感器主体是 1个含有探针的密封探头，当探针完全插入土壤中时，测量输出信号通过有线电缆输出，可以接遥测终端，也可以接手持式仪表。
TDR产品水分监测示意图如图 1 所示。
1.2 时域传输型仪器（TDT）TDT技术是另外一种土壤水分测量技术，TDT技术的特点就是电磁波在介质中是单程传播，检测电磁波单向传输后的信号，并不要求获取反射后的信号。
该技术也是基于土壤介电常数的差异性来测定土壤含水率的[2]。
TDT 特点分析如下：1）以 TDT 原理研制出的水分测定仪工作频率较低，线路设计比较简单，成本比 TDR 仪器低；2）典型产品为带状土壤水分传感器，在部分土质不均匀土壤类型应用中具有推广应用潜力；3）基于 TDT 原理研制出的水分测定仪输出信号一般为模拟量，可以接入常规的数据采集器，形成自动测量系统。
图 2 是一种长 3 m 的带状 TDT水分传感器应用示例，土中所测植物根部土壤水分是围绕着带状传感器的圆柱体土壤水分的均值，因测量范围是圆柱型土体带，测量土体体积多，可有效避免点状测量的偶然性，能取得测定地带土壤水分的空间平均值。
图片上方是一些外挂的采集和显示仪表。
1.3 频域反射型仪器（FDR）FDR 土壤水分监测传感器的测量原理是插入土壤中的电极与土壤（土壤被当作电介质）之间形成电容，并与高频震荡器形成 1个回路。
通过特殊设计的传输探针产生高频信号，传输线探针的阻抗随土壤阻抗变化而变化。
阻抗包括表观介电常数和离子传导率。
应用扫频技术，选用合适的电信号频率使离子传导率的影响最小，传输探针阻抗变化几乎仅依赖于土壤介电常数的变化。
这些变化产生1 个电压驻波。
驻波随探针周围介质的介电常数变化增加或减小由晶体振荡器产生的电压。
电压的差值对应于土壤的表观介电常数。
FDR 特点分析如下：1）频域测量技术用于土壤科学是近年才得到应用的，采用在某个频率上测定相对电容，即介电常数的方法测量土壤水分含量，已开展了近半个世纪了（Halbertsma等，1987）。
频域法，相比时域法结构更简单，测量更方便。
但是，在过去，通常人们很难得到准确的介电常数测量值。
可靠的土壤水分含量必须对每一个应用通过后续的标定来得到。
近年来，随着电子技术和元器件的发展，测量介电常数的频域水分传感器已研制成功，由于频域法采用了低于TDR 的工作频率，在测量电路上易于实现，造价较低。
2）频域法仪器一般工作在 20～150 MHz的频率范围内，由多种电路可将介电常数的变化转换为直流电压或其它模拟量输出形式，输出的直流电压在广泛的工作范围内与土壤含水量直接相关。
对传输电缆没有十分严格的要求。
3）最初国内研制 FDR 传感器采用的是高频电容式传感器，后来逐渐更新为驻波式 FDR 传感器。
国内最早研制的驻波式 FDR土壤水分监测传感器因参照国外第 1 代 FDR 传感器的设计思路，没有温度补偿，测量结果变异大。
国外驻波式 FDR土壤水分监测传感器也在不断革新，逐步增加了温度补偿等功能，相应提高了测量精度。
但是，FDR 土壤水分监测传感器采用的是 100 MHz左右的电磁波，所以，波在传输过程中受土壤的温度和电导率（盐份）的影响较大时，导致测量精度比 TDR 和 TDT土壤水分监测传感器要低一些。
4）FDR土壤水分监测传感器一般输出为直流电压量，容易接入常规的数据采集器实现连续、动态墒情监测，可组建墒情监测网络，系统建设费用比前 2种低。
1.4 中子仪、负压计、电阻仪中子仪是历史悠久的测量土壤体积含水量的仪器。
中子水分计由高能放射性中子源和热中子探测器构成。
中子源向各个方向发射能量在0.1～10.0M电子伏特的快中子射线。
在土壤中，快中子迅速被周围的介质，其中主要是被水中的氢原子减速为慢中子，并在探测器周围形成密度与水分含量相关的慢中子“云球”。
散射到探测器的慢中子产生电脉冲，且被计数；在1 个指定时间内被计数的慢中子的数量与土壤的体积含水量相关，中子计数越大，土壤含水量越大。
中子仪适合人工便携式测量土壤墒情，采用中子水分仪定点监测土壤含水率时，每次埋设导管之前，都应以取土烘干法为基准对仪器进行率定[3]。
因中子仪器带有放射源，设备管理使用受到环境的限制。
张力计是测量非饱和状态土壤中张力的仪器。
常用的张力计测量范围为 0～100kPa（Dirksen，1999）。
水总是从高水势的地方向流向低水势的地方，土壤中的水分运移基于土壤水势梯度。
水势反映了土壤的持水能力。
水分在土壤中受多种力的作用，使得其自由能降低，这种势能的变化称为土水势（土壤吸力）。
张力计的应用原理类似于植物根系从土壤中获取水分的抽吸方式，它测量的是作物要从土壤中汲取水分所施加的力。
因张力计价格低廉，可以在应用研究田块中大量布设来研究土壤水分布。
压力值显示可以是指针式表和压力传感器，通过电气改造，传感器可用于自动测量。
电阻法常用多孔介质块石膏电阻块测量土壤水分，因灵敏度低，目前应用较少。
2 土壤水分监测仪器技术指标土壤墒情监测仪器的核心是土壤水分监测传感器，它将土壤中的含水特性物理量转换为电子设备所能识别的电量。
以建设自动墒情监测站为目的，按照《土壤墒情监测规范》的有关规定，对土壤水分传感器提出以下一些技术要求。
1）工作环境温度：-25 ～ +55℃；2）工作环境湿度：100 % RH（无凝结）；3）误差不超过 2 %（绝对含水率在 5 %～50 %范围内时）；4）测量范围：一般为 0～50 %；5）稳定时间：一般情况下应不大于 10 s；2.1 典型 TDR 仪器技术指标典型 TDR 土壤水分监测传感器以国外 Trime-EZ便携式土壤水分速测仪为例。
Trime-EZ TDR 土壤水分传感器和手持读表连用，可便携式测量土壤水分，也可连接有模拟量接口的自动测报装置。
测量范围：0～100 % 体积含水量；含水量 0～40 % 范围：精度±2 %；含水量 40 %～70 % 范围：精度± 3 %；重复测量精度：± 0.5 % ；操作温度：-15～50 ℃；供电：7～15 VDC；电量消耗：静态 8 mA，测量时 250 mA；输出：0～1 V 或 4～20 mA 或 RS-232 数字接口；外壳防护等级：IP68；缆线长度 5 m（可订制特殊长度）。
2.2 典型 FDR 技术指标1）国外 FDR 产品以英国 ML2x 为例该 FDR 仪器能够对各类土壤和多种介质的水分进行测量，可用作为水分定点监测或移动测量的基本工具，该土壤水分探头各项指标如下：测量范围：0～100 % 体积含水量；精度：± 5 %（0～ 70 ℃，仪器默认土壤类型）；工作温度： -10～+ 70 ℃；尺寸：探针，60 mm 长，总长，207 mm；标准电缆长度： 5 m（最长可至 100 m）2）国内 FDR 产品以水分传感器 MP-406 为例该土壤水分探头各项指标如下：测量参数：0～100 % 体积含水量；测量精度：给定土壤标定后± 5 %；测量区域：90 % 的影响在围绕中央探针的直径为 2.5 cm，长为6 cm 的圆柱体内；稳定时间：通电后约 10 s；响应时间：0.5 s 内对 99 % 的变化有响应；工作电压：7～15 V；工作电流：20 mA；输出信号：0～1 V；密封材料：PVC；探针材料：不锈钢；电缆长度：标准长度 5 m；最大传输长度：100 m。
