土壤水分传感器《说明书》
Psw-100说明书
式中:Zc 为探头在空气中的特征阻抗 ������ 为探针的长度 ������������ 测试正弦波讯号在空气中的波长 ε 探针周围土壤的介电常数 j 虚数部分的表示因子
在这里探针等效为一段长度为������，特征阻抗为 Zc 的传输线。 （说明： Zi 还应有实数部分，这是土壤这种介质的电导率所引起的，选用 100MHZ 的频率使电导率的影响减至最小，从而相对于虚数部分可以 忽略。 ） 由于这一阻抗随着土壤容积含水量的变化而变化 【即随ε的变化而变 化】 ，且显然不和电缆的特征阻抗匹配，因而会产生反射，并在电缆 中形成驻波， 驻波的波峰和波谷也随着土壤容积含水量的变化而变化。
电缆中的驻波包络 探头 电缆 探头在空气 中时电缆中 驻波包络形状 ε=1 探头 电缆 探头在水中 时电缆中驻 波包络形状 电缆中的驻波包络
������ ������
ε=80 ������为正弦波信号在电 A 缆中的波长
B
现在我们只需要用一高性能的包络检波器，在 AB 两点分别检出驻波 包络的电压讯号，并进行 A-B 的运算后作为输出电压，则此电压完全 反映了与土壤容积含水量的对应数值关系。 如果信号源能提供电缆中为 1V 的行波电压 （即在电缆匹配的情况 下，电缆中讯号幅度为 1V）则理论上，可以达到 3V 以上的 A-B 直流 电压输出[未经放大]，所以该电路具有很高的灵敏度，实际上我们只 需取我们最满意的一段工作区间就够了。 由于 A+B 电压在整个工作区域内都维持一个比较高比较恒定的数 值，差分放大后能去掉各种共模干扰，所以输出电压不断具有很高的 灵敏度，也具有很好的重复性，抗干扰性。
Vw Vs
×100%
式中：Vw 土样中水的体积， Vs 土样的体积 与之对应的是重量含水量，其定义为：
管式土壤水分监测仪用户手册说明书
管式土壤水分监测仪用户手册目录1.产品简介.....................................................................................................错误！未定义书签。
1.1产品概述 (3)1.2产品特点 (4)1.3技术参数 (4)1.4产品选型 (4)2.设备安装说明 (5)2.1设备尺寸与检测高度 (5)2.2设备安装前检查 (5)2.2.1安装位置选择 (6)2.3安装方式 (6)2.3产品接线说明 (8)3.配置软件安装及使用 (8)4.通信协议 (9)5.联系方式.....................................................................................................错误！未定义书签。
6.文档历史.....................................................................................................错误！未定义书签。
1.1产品概述土壤水分传感器工作原理DGTR-T 自动土壤水分观测仪采用的土壤水分传感器基于频域反射法（Frequency Domain Reflectometry ）原理，简称FDR 法。
土壤水分传感器主要由一对圆形金属环组成一个电容，其间的土壤充当电介质，电容与振荡器组成一个调谐电路，传感器电容量与两极间被测介质的介电常数成正比关系。
由于水的介电常数比一般介质的介电常数要大得多，所以当土壤中的水分增加时，其介电常数相应增大，测量时传感器给出的电容值也随之上升，相应的，传感器的测量频率也会发生变化。
利用土壤水分传感器在不同土壤含水量中的频率SF （scaled frequency 归一化频率）变化来测量土壤体积含水量(θV )，两者的关系可以用公式θV =a*SF b 表述，其中a 和b 为参数。
SC3002V土壤水分温度控制器说明书
SC3002V土壤水分温度控制器说明书概述土壤水分温度控制器，又名土壤温湿度控制器、土壤温湿度控制仪，主要由二部分组成：控制器仪表、土壤湿度传感器。
具有高度的可靠性与稳定性，可满足用户多种应用需求。
具有操作简便、精度高、成本低的特点。
可广泛应用于各种土壤温度控制场合。
为方便实时监测设备运作及控制状态，设备自带了RS485方式接口，可与电脑或工控设备进行通讯。
产品采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。
用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
产品适用于科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理及各种颗粒物含水量的测量。
产品特点1、采用高精度AD采样器件，测量精度高。
2、响应速度快，输出信号稳定，不乱跳，不漂移。
3、土壤水分传感器抽真空灌封，密封性极好，完全防止水从任何方向的侵入。
4、采用优质316不锈钢钢针，可经受长期电解，更耐土壤中酸碱盐的腐蚀。
5、测量精度高，性能可靠，受土壤含盐量影响较小，适用于各种土质。
使用方法快速测量法：选定合适的测量地点，避开石块，确保钢针不会碰到石块之类坚硬物体，按照所需测量深度刨开表层土，保持下面土壤原有的松紧程度，握紧传感器体垂直插入土壤，插入时不可前后左右晃动，确保与土壤紧密接触。
埋地测量法：垂直挖直径大于20厘米的坑，深度按照测量需要，然后在既定深度将传感器钢针水平插入坑壁，将坑填埋压实，确保与土壤紧密接触。
稳定一段时间后，即可进行连续数天、数月乃至更长时间按的测量和记录。
如果在较坚硬的地表测量时，应先钻孔（孔径应小于探针直径），再插入土壤中并将土压实然后测量；传感器应防止剧烈振动和冲击，更不能用硬物敲击。
由于传感器为黑色封装，在强烈阳光的照射下会使传感器使急剧升温（可达50℃以上），为了防止过高温度对传感器的温度测量产生影响，请在田间或野外使用时注意遮阳与防护。
技术参数控制模式控制器自带2种模式，用于不同的应用场合。
TDR土壤水分测量仪说明书
TDR土壤水分测量仪使用说明书本公司保留改进和修改产品及其手册的权利，若涉及版本升级，恕不另行通知目录一、产品概述.......................... 错误!未定义书签。
二、产品特色.......................... 错误!未定义书签。
三、技术参数.......................... 错误!未定义书签。
四、安装指导.......................... 错误!未定义书签。
◎准备工作......................... 错误!未定义书签。
◎正式安装......................... 错误!未定义书签。
五、网站平台操作方法.................. 错误!未定义书签。
◎用户登录......................... 错误!未定义书签。
◎设备定位......................... 错误!未定义书签。
◎传统界面主页..................... 错误!未定义书签。
◎设备最新数据..................... 错误!未定义书签。
◎历史数据......................... 错误!未定义书签。
◎历史曲线......................... 错误!未定义书签。
◎参数设置......................... 错误!未定义书签。
◎通道预警......................... 错误!未定义书签。
◎邮件短信设置..................... 错误!未定义书签。
◎预警记录......................... 错误!未定义书签。
附：.................................. 错误!未定义书签。
设备整体示意图..................... 错误!未定义书签。

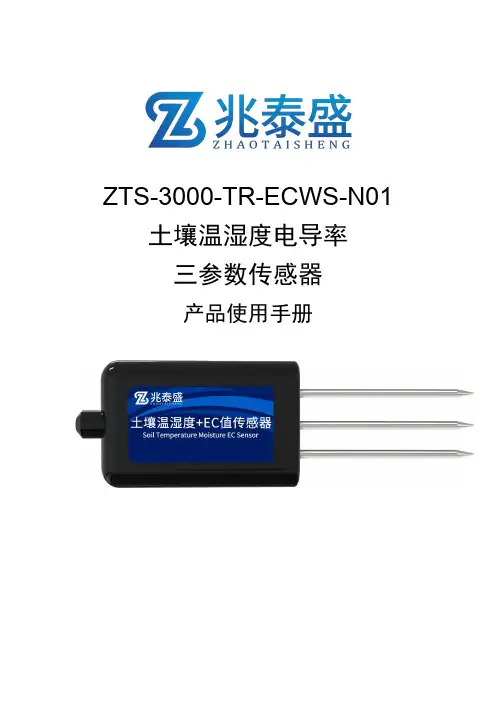

ZTS-3000-TR-ECWS-N01 土壤温湿度电导率 三参数传感器 产品使用手册说明书
ZTS-3000-TR-ECWS-N01土壤温湿度电导率三参数传感器产品使用手册1概述土壤温度传感器部分由电源模块、温度传感模块、变送模块、温度补偿模块及数据处理模块等组成，彻底解决铂电阻因自身特点导入的测量误差，传感器内有零漂电路和温度补偿电路，对使用环境有较高的适应性。
土壤水分部分是基于频域反射原理，利用高频电子技术制造的高精度、高灵敏度的测量土壤水分的传感器。
通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量，可测量土壤水分的体积百分比，是目前国际上最流行的土壤水分测量方法。
土壤电导率传感器是用不锈钢探针通过传感器转换成土壤电导率的模拟或数字信号，在研制过程中吸取了国外同类仪器的先进技术，并结合我国的实际情况和使用要求，将电导率值转换成与之对应的模拟或数字信号。
将这种电导率传感器埋入土壤后，直接测定土壤溶液中的可溶盐离子的电导率。
不锈钢电极具有性能稳定、灵敏度高等特点，适用测量范围广，特别适用于高电导，因此非常适用于土壤电导率的测定。
2特点（1）本传感器体积小巧化设计。
（2）测量精度高，响应速度快，互换性好。
（3）密封性好，可直接埋入土壤中使用，且不受腐蚀。
（4）实时温湿度盐分监测功能，可测量不同深度土壤的温湿度及含盐量。
（5）土质影响较小，应用地区广泛。
（6）测量精度高，性能可靠，确保正常工作，响应速度快，数据传输效率高。
3适用范围适用于节水农业灌溉、气象监测、环境监测、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、科学试验等需要测量土壤温湿度及电导率的领域。
4产品资料4.1技术参数测量参数：土壤温度，土壤容积含水率，土壤电导率（EC值）测量单位：℃；%(m3/m3)；μS/cm温度量程：－40～80℃（可定做其他任意量程）水分量程：0～100%（可选择30%，50%等量程或定做任意量程）电导率量程：0～2000μS/cm，0～10000μS/cm，0～20000μS/cm测量精度：±0.5℃；0-50%内±2%，@（棕壤，30%,25℃）50-100%内±3%，@（棕壤，60%,25℃）；0-10000us/cm范围内为±3%FS，10000-20000us/cm 范围内为±5%FS，@（棕壤，60%RH,25℃）分辨率：0.1℃；0.1%；1μS/cm输出信号：RS485（标准Modbus-RTU协议，设备默认地址：01）供电电压：4.5～30V DC工作范围：－30℃～70℃稳定时间：通电后3秒响应时间：＜1秒4.2物理参数探针长度：55mm，φ3mm探针材料：316L不锈钢密封材料：ABS工程塑料，环氧树脂，防水等级IP68电缆规格：标配2米（可定制其他电缆长度，最长1200米）5外形规格6使用方法土壤温湿度电导率传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备，接线说明如下图：7数据转换方法RS485信号（默认地址01）：标准Modbus-RTU协议，波特率：4800；校验位：无；数据位：8；停止位：1 7.1修改地址例如：将地址为1的传感器改地址为2，主机→从机原地址功能码起始寄存器高起始寄存器低起始地址高起始地址低CRC16低CRC16高0X010X060X070XD00X000X020X080X86若传感器接收正确，数据按原路返回。
土壤水分温度传感器 485型使用说明书
RS-WS-N01-TR土壤水分温度传感器485型使用说明书文档版本：V1.11. 产品介绍 (3)2. 使用方法 (4)3. 设备安装说明 (4)4. 配置软件安装及使用 (5)5. 通信协议 (5)6. 常见问题及解决办法 (7)7. 联系方式 (7)8. 文档历史 (7)9. 外形尺寸 (8)1. 产品介绍1.1 产品概述适用于土壤温度以及水分的测量，经与德国原装高精度传感器比较和土壤实际烘干称重法标定，精度高，响应快，输出稳定。
受土壤含盐量影响较小，适用于各种土质。
可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。
1.2 适用围广泛适用于科学实验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、粮食仓储及各种颗粒物含水量和温度的测量。
1.3 测量参数及硬件参数供电电源：5~24V DC 温度测量围：-40℃~80℃水分测量围：0~100% 温度精度：±0.5℃存储环境：-40℃~80℃输出信号：485水分精度：±3%（测量结冻冰土层时，水分值会偏低不准确，需要用户补偿）1.4 物理参数探针长度：70mm 探针直径：3mm探针材料：304不锈钢密封材料：环氧树脂（黑色阻燃）电缆长度：标配两米（RVV 4*0.3）防护等级：IP681.5 系统框架图2. 使用方法2.1 速测方法：选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小围建议多次测量求平均值。
2.2 埋地测量法：垂直挖直径>20cm的坑，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。
2.3 注意事项：1、测量时钢针必须全部插入土壤里。
2、避免强烈直接照射到传感器上而导致温度过高。
野外使用注意防雷击。
土壤水分传感器《说明书》
电流输出型
RS485 接口型 Modbus 协议
红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号(温度) 棕色(O2): 输出信号(含水率) 黄色: 请勿连接 白色: 请勿连接 绿色: 请勿连接 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 请勿连接 棕色(O2): 请勿连接 黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T绿色(SET): 接 V+(电源正)时上电启动模块进入“设置模式”。不连接或者接 G(电源地)
4.1 外型尺寸...............................................................................................................................6 4.2 选型订购...............................................................................................................................7 4.3 安装说明...............................................................................................................................7
供电电压 最大功耗
土壤水分测量区域 响应时间(水分与温度) 土壤水分测量量程
土壤水分测量精度 土壤温度测量量程 土壤温度测量精度 防护等级 运行环境 储存环境 探针材料 密封材料 安装方式
GStar-S406土壤水分测定仪说明书
GStar-406土壤水分速测仪使用说明书中电集团公司第27研究所河南省气象科学研究所目录1．仪器简介2．仪器主要技术特性3．仪器的使用4．键盘5．显示屏6．软件安装和数据下载7．仪器的保养8．应用范围和技术1．仪器简介1-1．仪器的组成部分l-l-1．水分探测器(传感器)GStar-406工作原理GStar-406由一个内含电子器件的防水室和与之一端相连的四个不锈钢针的成形的探针组成。
这些探针直接插入土壤。
探头尾部的电缆线连接适宜的电压源和输出模拟信号。
它是一种模拟设备，不断产生电信号和以电压比表示土壤性质。
GStar-406通过特殊设计的传输线产生高频信号，测量土壤参数。
该传输线的阻抗随土壤阻抗变化而变化。
阻抗包括表观介电常数和离子传导率。
选用电信号的频率使离子传导率的影响最小，以使传输线阻抗变化几乎仅依赖于土壤介电常数的变化。
这些变化产生一个电压驻波。
驻波随探针周围介质的变化增加或减小晶体振荡器产生的电压。
GStar-406利用振荡器产生的电压和探针返回电压的差值测量土壤的介电常数。
因为仅在制造过程中调节MP-406以产生一个与已知介电常数对应的一致的输出电压．所以每个MP-406无需系统标定即可互换使用。
Whalley,White,Knight,Zegelin,Topp等人多年来的工作表明了介电常数的平方根与土壤容积含水量存在线性关系，且这种关系适宜于多种土壤。
输出电压在0-lVDC表示土壤介电常数在1-32之间。
这一范围代表一般矿质土壤的容积含水量0.5m3.m-3。
电子和机械参数:1-1-2．GStar-160B手持仪表GStar -160B专为湿度探测器GStar -406配合使用。
是GStar -160仪表的升级产品。
该仪器采用微电脑芯片进行控制，运算，存储。
采用了12位精度的AD变换器，使测量显示精度提高，并由一个16位液晶显示器显示测量结果，在对土壤进行水分测量时，仪表可以直接显示容积含水量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5-30V/DC 直流
12-30V/DC 直流
5-30V/DC 直流
40mA@24V DC 直流
80mA@24V DC 直流
30mA@24V DC 直流
(当两电流输出通道均为
20mA 时)
以中央探针为中心，直径为 7cm、高为 7cm 的圆柱体内
小于 1 秒
可选量程：
0-30% 容积含水率
0-50% 容积含水率
电流输出型
RS485 接口型 Modbus 协议
红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号(温度) 棕色(O2): 输出信号(含水率) 黄色: 请勿连接 白色: 请勿连接 绿色: 请勿连接 红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 请勿连接 棕色(O2): 请勿连接 黄色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T绿色(SET): 接 V+(电源正)时上电启动模块进入“设置模式”。不连接或者接 G(电源地)
快速测量法：选定合适的测量地点，避开石块，确保钢针不会碰到石块之类坚硬物体，按照 所需测量深度刨开表层土，保持下面土壤原有的松紧程度，握紧传感器体垂直插入土壤，插 入时不可前后左右晃动，确保与土壤紧密接触。一个测点的小范围内建议测多次求平均。
埋地测量法：垂直挖直径大于 20 厘米的坑，深度按照测量需要，然后在既定深度将传感器钢 针水平插入坑壁，将坑填埋压实，确保与土壤紧密接触。稳定一段时间后，即可进行连续数 天、数月乃至更长时间按的测量和记录。
如果在较坚硬的地表测量时，应先钻孔（孔径应小于探针直径），再插入土壤中并将土压实然 后测量；传感器应防止剧烈振动和冲击，更不能用硬物敲击。由于传感器为黑色封装，在强 烈阳光的照射下会使传感器使急剧升温（可达 5０℃以上），为了防止过高温度对传感器的温 度测量产生影响，请在田间或野外使用时注意遮阳与防护．
4.1 外型尺寸...............................................................................................................................6 4.2 选型订购...............................................................................................................................7 4.3 安装说明...............................................................................................................................7
5 土壤体积含水率，温度与输出的换算..................................................................................................................8 6 Modbus 通信协议..................................................................................................................................................... 9
5 土壤体积含水率，温度与输出的换算
型号
电压输出 0-2V
电流输出 4-20mA
参数范围
对应温度-40-80℃ 对应容积含水率 0-30% 对应容积含水率 0-50% 对应容积含水率 0-100% 对应温度-40-80℃ 对应容积含水率 0-30%
对应容积含水率 0-50%
对应容积含水率 0-100%
6.1 串行通信参数.......................................................................................................................9 6.2 Modbus 寄存器......................................................................................................................9 6.3 Modbus 寄存器参数说明....................................................................................................10 6.4 CRC16 校验说明以及例程..................................................................................................13
供电电压 最大功耗
土壤水分测量区域 响应时间(水分与温度) 土壤水分测量量程
土壤水分测量精度 土壤温度测量量程 土壤温度测量精度 防护等级 运行环境 储存环境 探针材料 密封材料 安装方式
技术参数
电压输出 0-2V
电流输出 4-20mA
RS485接口,Modbus协议
输出阻抗<1Kohm
负载电阻<500ohm
0-100% 容积含水率
0-53%范围内为±3%; 53-100%范围内为±5%
-40~80℃
±0.5℃
IP68
-40~85℃
-40~85℃
食品级不锈钢
黑色阻燃环氧树脂
全部埋入或探针全部插入被测介质
3 电气连接
3.1 接线说明
型号
电压输出型
接线图
红色(V+): 电源正 黑色(G): 电源地 蓝色(O1): 输出信号(温度) 棕色(O2): 输出信号(含水率) 黄色: 请勿连接 白色: 请勿连接 绿色: 请勿连接
RS485 接口,Modbus 协议 对应温度-40-80℃
客户订制
对应容积含水率 0-30% 对应容积含水率 0-50% 对应容积含水率 0-100%
换算关系
温度=60.0*电压-40。如测量到电压为 1.5V，则温 度=60.0*1.5-40=50.00℃。
容积含水率=0.15*电压。如测量到电压为 1.5V，则 容积含水率=0.15*1.5= 0.225=22.5%。 容积含水率=0.25*电压。如测量到电压为 1.5V，则 容积含水率=0.25*1.5=0.375=37.5%。 容积含水率=0.5*电压。如测量到电压为 1.5V，则 容积含水率=0.5*1.5=0.75=75.0%。 温度=7.5*电流-70。如测量到电流为 10mA，则温度 =7.5*10-70=5.00℃。
4 外型尺寸、选型订购与安装说明
4.1 外型尺寸
4.2 选型订购
系列 MS10-
代码1 A B
测量参数
土壤体积含水率(VWC)与温度
土壤体积含水率(VWC)
代码2 土壤体积含水率范围
A
0-100%
B
0-50%
C
0-30%
代码3
输出信号
A
电压输出0-2V
B
电流输出4-20mA
C
RS485接口,Modbus协议
时上电启动进入“运行模式”。
模块的配置参数如 Modbus 地址，波特率，校验位，通讯协议等是由模块内部的 EEPROM（掉 电存储设备）内存储的。有时会忘记这些参数的具体配置而导致不能与模块进行通讯。为 了防止这个问题，模块有一特殊的模式称作“设置模式”。当模块以“设置模式”上电启 动时，模块会以以下参数进行通讯： 1. Modbus 地址固定为 0 2. 通信配置为 9600,N,8,1（9600bps，无校验位，8 个数据位，一个停止位） 3. 通信协议为 Modbus-RTU EEPROM 中的配置参数不会因为模块进入“设置模式”时而改变，当模块处于“运行模式” 时仍会按照 EEPROM 中的这些配置参数进行通讯。
7 用户设置软件........................................................................................................................................................ 14
7.1 软件安装.............................................................................................................................14 7.2 软件启动运行.....................................................................................................................15
土壤水分(温度)变送器用户手册
V1.0
目录
1 功能特点................................................................................................................................................................... 3 2 技术参数.................................................................................................................................................................. 3 3 电气连接.................................................................................................................................................................. 4
