CAD常见二维练习36题(带步骤)
(完整版)cad二维练习图(大全)
一、基本二维绘图练习1、辅助绘图工具练习图1-1输入点的相对直角坐标、相对极坐标绘制图形图1-2打开正交模式绘制图形【习题1-3】利用各种目标捕捉方式将图1-3a修改为图1-3b。
图1-3利用目标捕捉功能绘制图形【习题1-4】打开极轴追踪模式(FIO)，通过输入直线的长度绘制图1-4所示的图形。
图1-4利用极轴追踪功能绘制图形【习题1-5】利用极轴追踪、自动捕捉及目标捕捉追踪功能将图1-5a修改为图1-5b。
图1-5综合练习1【习题1-6】利用极轴追踪、自动捕捉及目标捕捉追踪功能绘制图1-6所示的图形。
图1-6综合练习22、实体绘图命令练习【习题1-7】利用Circle(圆)和Ellipse(椭圆)等命令绘制图1-7所示的图形。
图1-7绘制圆和椭圆【习题1-8】利用Polygon(正多边形)和Circle(圆)等命令绘制图1-8所示的图形。
图1-8绘制圆和正多边形【习题1-9】用Polygon(正多边形)和Circle(圆)等命令绘制图1-9所示的图形。
【习题1-10】用Pline(组合线)和Line(线)命令绘制图1-10所示的图形。
图1-9绘制圆和正多边形图1-10绘制组合线3、编辑命令练习【习题1-11】用Offset(等距线)、Trim(修剪)和Line命令绘制图1-11所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线【习题1-13】用Offset(等距线)和Extend(延伸)命令将图1-13a修改为图1-13b。
图1-13用Offset和Extend命令绘制图形【习题1-14】用Array(阵列)等命令绘制图1-14所示的图形。
图1-14用Array命令创建环形阵列【习题1-15】用Array(阵列)和Rotate(旋转)等命令绘制图1-15所示的图形。
图1-15用Array和Rotate命令绘制图形【习题1-16】用Fillet(倒圆角)和Chamfer(倒角)命令将图1-16a修改为图1-16b。
CAD类软件技能赛赛题(二维)
总分：3001、参照下图绘制轮廓，注意其中的水平、对称、相切等几何关系。
请问图中上色部分的面积是多少？A B C D 面积1 67 4 36 39 566.262、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。
请问草图上色部分的面积是多少？A B C D E 面积1 321210245659.613、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。
请问草图上色部分的面积是多少？A B C D 面积1 67 20 65 66 3560.974、参照下图绘制轮廓，注意其中的水平、对称、中点、相切等几何关系。
其中绿色线条为等距关系。
请问图中上色部分的面积是多少？ABCDEF面积132 6 12 72 27 36603.245、参照下图绘制草图，注意其中的对称、水平、同心等几何关系。
请问图中绿色区域的面积是多少？（12分） 请问图中黄色区域的面积是多少？（15分）序号 ABCDEFG绿色面积 黄色面积 156 36 7 0.6 2 27 65920.2825806、参照下图绘制轮廓，注意其中的水平、对称、相切等几何关系。
请问1、草图绿色区域的面积是多少？（13分）2、G的长度分别是多少？(16分）A B C D E F 绿色区域面积G的长度1 32 60 65 12 112 120 9555.83 211.037、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。
请问区域一的面积是多少？（15分）请问区域二的面积是多少？（18分）A B C D E F 区域一面积区域二面积1 501203304662952.60857.378、仔细观察图形，注意其中的对称、相切等几何关系。
其中锥形区域两侧为圆弧。
请问图中上色区域的面积是多少？A B C D E 面积1 29166028452471.759、请参照下图绘制草图，注意其中的水平、垂直、阵列等关系。
请问黄色区域的面积是多少？（18分）请问绿色区域的面积是多少(三部分面积之和)？（23分）A B C D E F 黄色面积绿色面积1 1257242961161745.064842.3710、参照下图绘制轮廓，注意其中的水平、对称、中点、相切等几何关系。
CAD绘图练习2024(附答案)
CAD绘图练习（附答案）练习题1：简单的二维图形绘制目标技能点：线条、圆形、矩形的绘制与编辑。
任务要求：1.绘制一个矩形：创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形：圆心在矩形的中心，半径为20mm。
3.在矩形的右上角绘制一条斜线：斜线长度为70mm，倾斜角度为45度。
4.对矩形进行修改：将矩形的长度从100mm修改为150mm，并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2：二维复杂形状绘制目标技能点：多边形、修剪、延伸、镜像。
任务要求：1.绘制一个正六边形：每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形：边长为20mm。
3.在六边形的中心绘制一个圆形：半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3：三维建模基础目标技能点：立方体、圆柱体、圆锥体的创建与组合。
任务要求：1.创建一个立方体：边长为100mm。
2.在立方体的一侧创建一个圆柱体：高度为100mm，底面直径为30mm，圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体：高度为50mm，底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染，设置材质与光源，使其看起来更逼真。
练习题4：工程图绘制目标技能点：标注、尺寸、剖视图、投影视图。
任务要求：1.绘制一个简单的机械部件的主视图、俯视图和左侧视图：部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图：显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释：标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5：复杂三维模型构建目标技能点：布尔运算、复杂形状组合、细节建模。
任务要求：1.创建一个三维模型：由一个长方体和一个圆柱体组成，圆柱体的底面半径为20mm，高度为60mm，圆柱体位于长方体的中心。

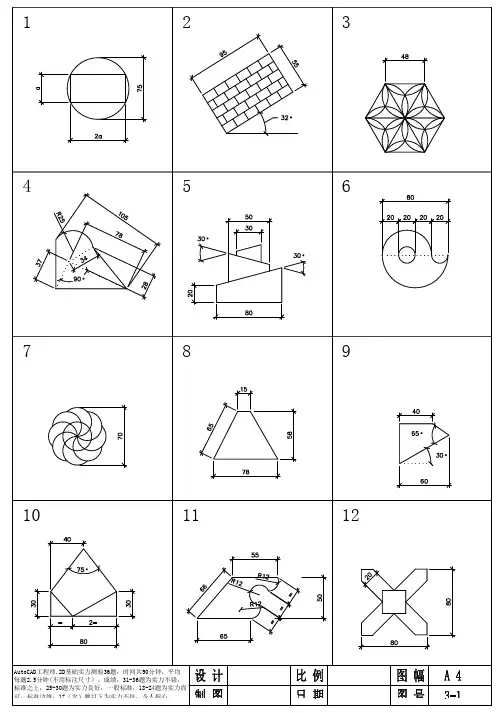

CAD练习测试题目
30
31
32
33
34
35
36
AutoCAD工程师.2D基础实力测验36题：时间共90分钟，平均 每题2.5分钟(不用标注尺寸）。成绩：31-36题为实力不错， 标准之上；25-30题为实力良好，一般标准；18-24题为实力尚 可，标准边缘；17（含）题以下为实力不佳，令人担心。
18
19
ቤተ መጻሕፍቲ ባይዱ20
21
22
23
24
AutoCAD工程师.2D基础实力测验36题：时间共90分钟，平均 每题2.5分钟(不用标注尺寸）。成绩：31-36题为实力不错， 标准之上；25-30题为实力良好，一般标准；18-24题为实力尚 可，标准边缘；17（含）题以下为实力不佳，令人担心。
25
26
27
28
29
1
2
3
4
5
6
7
8
9
10
11
12
AutoCAD工程师.2D基础实力测验36题：时间共90分钟，平均 每题2.5分钟(不用标注尺寸）。成绩：31-36题为实力不错， 标准之上；25-30题为实力良好，一般标准；18-24题为实力尚 可，标准边缘；17（含）题以下为实力不佳，令人担心。
13
14
15
16
17
cad二维练习图大全
图1-17用Move等命令绘制图形
【习题1-18】用Fillet（圃角卜Chamfer（倒角卜Mirror（镜像）等命令绘制图1-18所示的图形。
图1-18用Fillet、Chamfer、Mirror等命令绘制图形
【习题1-19】用Copy（复制）和Mirror（镜像）等命令绘制图1-19所示的图形。
共％
第张
40CY
技术要求
调膚处理T2孙
图4-4“套筒”零件图
rJ0
f3
⑷“手把”零件图
Q.O2 C
宵¥
图4-3“模体”零件图
设计
制图
描图
审核
套筒
【习题1-20】用Mirror（镜像）和Rotate（旋转）等命令绘制图1-20所示的图形。
【习题1-21】用Mirror（镜像）、Align（对齐）和Array（阵列）等命令绘制图1-21所示的图形。
图1-21用Mirror、Align和Array等命令绘制图形
【习题1-22】用Copy（复制）和Stretch（拉伸）等命令绘制图1-22所示的图形。
图1-11用Offset和Trim等命令绘制图形图1-12绘制等距线
【习题1-13】用Offset（等距线）和Extend（延伸）命令将图1-13a修改为图1-13b
命令绘制图形
【习题1-14】用Array（阵列）等命令绘制图1-14所示的图形。
【习题1-15】用Array（阵列）和Rotate（旋转）等命令绘制图1-15所示的图形。
32
4.|.加
0.01 B
比例I：〕数尿1
搔
审視
技术護求
1.齿也高频洋火5O-55HRC.
2.未注圈角池.
扎余牡

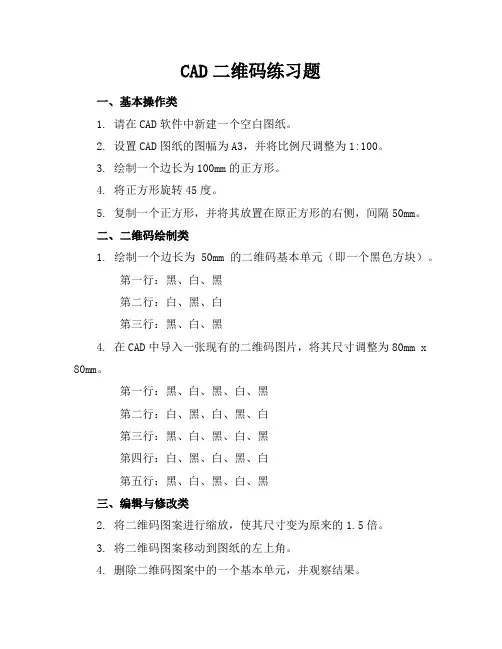

cad二维码练习题
CAD二维码练习题一、基本操作类1. 请在CAD软件中新建一个空白图纸。
2. 设置CAD图纸的图幅为A3，并将比例尺调整为1:100。
3. 绘制一个边长为100mm的正方形。
4. 将正方形旋转45度。
5. 复制一个正方形，并将其放置在原正方形的右侧，间隔50mm。
二、二维码绘制类1. 绘制一个边长为50mm的二维码基本单元（即一个黑色方块）。
第一行：黑、白、黑第二行：白、黑、白第三行：黑、白、黑4. 在CAD中导入一张现有的二维码图片，将其尺寸调整为80mm x 80mm。
第一行：黑、白、黑、白、黑第二行：白、黑、白、黑、白第三行：黑、白、黑、白、黑第四行：白、黑、白、黑、白第五行：黑、白、黑、白、黑三、编辑与修改类2. 将二维码图案进行缩放，使其尺寸变为原来的1.5倍。
3. 将二维码图案移动到图纸的左上角。
4. 删除二维码图案中的一个基本单元，并观察结果。
5. 修改二维码图案的颜色，使其更具辨识度。
四、标注与注释类1. 为二维码图案添加文字说明，如“请扫描此二维码”。
2. 在二维码图案的四周添加尺寸标注。
3. 为二维码图案添加图名，如“二维码图案”。
4. 在图纸空白处添加设计者姓名和日期。
5. 为二维码图案添加注释，说明其用途和方式。
五、打印与输出类1. 设置CAD图纸的打印比例为1:1。
2. 将二维码图案单独打印出来。
3. 导出二维码图案为PDF格式。
4. 将CAD图纸转换为JPG格式。
5. 将二维码图案发送至打印机进行打印。
六、图层与属性类1. 创建一个新的图层，命名为“QR_Code”。
2. 将二维码图案移动到“QR_Code”图层。
3. 设置“QR_Code”图层的颜色为蓝色。
4. 锁定“QR_Code”图层，然后尝试编辑二维码图案。
5. 修改“QR_Code”图层的线型，观察二维码图案的变化。
七、块与组类1. 将二维码图案创建为一个块，并命名为“QR_Block”。
2. 插入“QR_Block”块到图纸的另一个位置。
(完整版)CAD练习题(带步骤)
AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
CAD典型练习题
练习一CAD的基本知识和基本操作1. 熟悉CAD操作界面，掌握CAD启动、新建、保存、关闭、打开和退出。
2. 掌握绘图单位、图形界限的设置。
3. 图形显示：视图缩放、平移、更新4. 坐标系、坐标、绘制直线5. 对象选取、删除和修剪。
6. 线型、颜色、线宽和图层7. 对象定位：栅格、捕捉、追踪-练习二绘制二维图形1.点样式的设置、绘制、定数等分、定距等分。
2.绘制直线类对象：射线、多线、多段线3.绘制多边形：距形、正多边形4.绘制圆弧类对象：圆、圆弧、圆环、椭圆5.绘制样条曲线6.图案填充练习三图形编辑1.调整对象位置：复制、镜像、偏移、阵列、移动2.调整对象尺寸：缩放、拉伸、延伸、拉长、打断3.倒角与倒圆角4.编辑多段线、多线和样条曲线5.使用夹持点编辑6.图形性质管理7.分解、面域、特性管理、特性匹配8.计算与查询：面积、周长、距离、坐标、显示实体参数练习四利用图块和属性绘图注写文字标注尺寸1.块的基本操作：创建块、插入块、块分解2.外部参照3.利用带有属性的块绘图：定义属性、编辑属性4.设置文字样式5.文字的输入：单行文字、多行文字6.输入特殊字符7.编辑文字8. 设置标注样式：线性、角度、直径、半径9.长度型尺寸标注：线性、对齐、基线、连续10.角度和径向标注11.引线标注和坐标标注12.快速标注13.标注形位公差14.编辑尺寸标注：相关性、标注、文字、更新15.设计中心练习五三维绘图1.模型空间和图纸空间2.三维坐标系3.显示三维图形4.轴测图5.三维实体造型6.编辑三维图形7.修改三维实体练习六图形输出综合实例1.配置输出设备2.输出图形3.绘制零件图4.绘制装配图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
◆操作提示：⑴先画一个直径为70的圆，然后使用“多边形”命令，画一个内接于圆的正三角形（如图所示）⑵使用“镜像”命令，沿AB方向镜像一个倒三角形（如图所示）⑶使用“圆弧”命令，捕捉圆心，画出一段圆弧（如图所示）⑷再次使用“镜像”命令，镜像出其它5段圆弧（如图所示）⑸使用“修剪”命令修剪多余线段，添加尺寸标注（如图所示）10.5 习题5：使用偏移、阵列命令绘制图形◆练习说明：1、此图由4个相同的图形组成，可使用环形阵列命令完成；2、图形中等距曲线可用偏移命令绘制。
◆操作提示：⑴使用“多段线”命令，画一条长为20的直线，直径为10的圆弧（如图所示）⑵使用“偏移”命令，偏移出其它线条，偏移距离为5（如图所示）⑶使用“环形阵列”命令，阵列出图形，并添加尺寸标注（如图所示）10.6 习题6：使用阵列、缩放命令绘制图形◆练习说明：1、此图与练习5相同，也是用环形阵列绘制；2、使用缩放命令缩放相对应距离。
◆操作提示：⑴使用“直线”命令，连续画一个长为30的矩形（如图所示）（提示：此图总大小为70，如果要计算每个矩形的长度很麻烦，所以输入一个便于3等分偏移距离的数值，等绘制完成后再使用缩放命令整体缩放）⑵使用“偏移”命令，偏移出2条直线，偏移距离为10（如图所示）⑶使用“环形阵列”命令，捕捉A 点为圆心，环形阵列出4个矩形（如图所示）⑷再次使用“环形阵列”命令，捕捉B点为圆心，再阵列出4个矩形（如图所示）⑸图形外观已经绘制完成，但尺寸与要求不符，需要进行修改，使用“缩放”命令（如图所示）⑹添加尺寸标注（如图所示）10.7 习题7：使用辅助线绘制已知图形Ⅰ◆练习说明：1、此图三角形上的一点需要借助辅助线绘制；2、已知一个点和方向的线条可以用射线来绘制。
◆操作提示：⑴使用“直线”命令，画一条长为80的直线，再使用“构造线”命令画一条垂直于直线的射线（如图所示）⑵使用“圆”命令，捕捉圆心A点，画半径为95的圆，使圆和射线相交于B点，连接线段AB（如图所示）⑶使用“修剪”命令，修剪和删除多余线条，并添加尺寸标注（如图所示）10.8 习题8：使用辅助线绘制已知图形Ⅱ◆练习说明：1、此图和“习题7”一样，也是需要借助辅助线来完成绘制。
◆操作提示：⑴使用“直线”命令，画一条长为100的直线，再使用“偏移”命令，偏移出一条辅助线，偏移距离为45（如图所示）⑵使用“圆”命令，捕捉A点为圆心，画半径为85的圆，使圆和直线相交于B点，连接线段AB、BC、AC（如图所示）⑶使用“删除”命令，删除多余线条，并添加尺寸标注（如图所示）10.9 习题9：使用辅助线绘制已知图形Ⅲ◆练习说明：1、已知圆的直径，绘制一个2：1内接于圆的矩形；2、此图将介绍2种解法。
解法一：◆操作提示：⑴使用“矩形”命令，绘制一个2：1的矩形，尺寸自定义（如图所示）⑵打开“对象追踪”（F11）命令，追踪矩形中点到圆心O点，使用“圆”命令，捕捉圆心和矩形上的一点，完成圆的绘制（如图所示）⑶现在图形外观已绘制完毕，但是直径不是75的，需要使用“缩放”命令进行缩放。
“缩放”命令在习题6已经说过了，这里就不再进行详细说明（如图所示）解法二：◆操作提示：⑴使用“圆”命令，直接绘制直径为75的圆。
然后使用“构造线”命令，通过圆心画一条2：1的射线（如图所示）命令: _xline 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:指定通过点: @2,1⑵使用“矩形”命令，打开“对象捕捉（F3）”命令，直接连接A、B两点（如图所示）10.10 习题10：绘制内切于圆◆练习说明：1、此图也是一个练习缩放命令的图形；2、由于外面圆的半径未知，不能直接绘制，需要使用“多边形”命令辅助绘制。
