空调系统最大工作压力计算

合集下载

采暖系统的压力计算原理

采暖系统的压力计算原理

采暖系统的压力计算原理一、流体力学基础1,流体的压强p:单位帕斯卡(Pa) 1Pa=1N/㎡。

单位面积所受的压力。

流体压强产生源于它的流动性,因此流体微元对各个方向的压强大小相等。

水的压强公式:p=ρgh 只与水柱高度有关,这也是为什么人们常用水柱高度(m)来表达压强。

2,流体的能量(单位均为焦耳):压力能P、位能(重力势能)Z=ρgz、动能ρν2/2。

(1)压力能与压强的区别:压力能P是能量,单位是焦耳;压强p是压力,单位是帕斯卡。

要注意区别。

两者关系:p=P/ρg。

(2)水的压强公式中h和位能公式中z的区别:h是水柱本身的高度,z是水柱的重心距离0参考面的距离。

如下图所示:3,伯努利方程流体在单位体积下:Z1+P1+ρν12/2=Z2+P2+ρν22/2+ΔQ (单位:焦耳)ΔQ ——由阻力产生的能量损耗伯努利方程是特定情况下的能量守恒定律。

z1+p1+ν12/2g=z2+p2+ν22/2g+ΔH (单位:mH2o)ΔH——阻力损耗此公式是伯努利方程的变形,用压强的形式间接表达了能量守恒定律。

也可表示为:Z1/ρg+P1/ρg+ν12/2g=Z2/ρg+P2/ρg+ν22/2g+ΔH这个式子,是用水柱高度(即水头)表达的伯努利方程。

Z1/ρg为位置水头,P1/ρg为压强水头,ν12/2g为速度水头。

经此变形,可知,伯努利方程可以用压力来表达能量,压力的变化即能量的变化。

二、循环流体1,循环流体的特点:1)管径变化不大的情况下,动能的变化是很小的,因此一般是可以忽略不计的;2)循环水泵只负责补充由于摩擦阻力和局部阻力产生的能量损耗,因此,循环水泵运行时的扬程是系统的总阻力损耗,而对压力能P、位能(重力势能)Z=ρgz、动能ρν2/2是没有影响的,水泵扬程只等于ΔH。

(当采用热水自然循环系统时,热水供回水的密度差承担了循环水泵的功能)3)由于动能的忽略不计,水柱的总能量一般只考虑压力能P、位能(重力势能)Z=ρgz两部分,(即伯努利方程中的前两项Z1/ρg+P1/ρg),称为测压管水头H c=Z1/ρg+P1/ρg。

(整理)空调统一设计规范和要求

(整理)空调统一设计规范和要求

中央空调设计规范和要求为了统一中央空调设计理念,规范空调设计要求,达到空调方案的可行、可靠,满足客户对空调效果的需求,从以下几个方面进行空调设计规范和要求。

一、设计的基本条件和要求1、首先要了解工程概况,房间的功能,房间的面积,各房间是否需要空调,业主对空调的基本要求和意向,以便做方案比较与设计。

2、根据各房间的面积、功能、负荷大小来选择末端设备型号,负荷大小要考虑房间的朝向,房间内设备散热、围护结构的隔热程度等。

3、设计时要从以下几个方面考虑:房间负荷配置、内外机配比、设备安装位置、水泵、冷却塔等要符合规范要求及工程实际情况,新风量配置,风管设计长度、风速、静压、室外机安装高度,噪音,气流组织形式等。

4、方案比较:根据工程的基本情况确定最经济适用的方案。

基本情况有机房位置、能源、空调使用情况等。

根据各房间负荷的大小,对主机设备进行选型设计。

根据末端设备的流量配置水泵流量,计算水系统沿程阻力确定水泵的扬程,再选水泵的型号。

对方案要有个说明:包括工程概况、设计参数,主机安装位置、冷却塔安装位置、空调方式等。

二、空调主机设计参数三、空调末端设计参数四、系统设计要求1、室内、外机配比:室内、外机配比是指室内机制冷量之和与室外机制冷量之和的比值换算成百分比值,同时开机或同时使用率高时建议不要超过100%;不同时开机或同时使用率低时建议最大值不能超过130%,超过此值将严重影响空调效果。

2、室外主机位置(1)室外主机安装位置应空气畅通、散热良好,不形成短路;散热不好时,应考虑改进措施,如加导风管、格栅等。

(2)机组的噪音不会对周围产生影响。

(3)多台外机时应排列整齐美观,同行间距应在200毫米以上,两行间应留有1米以上维修空间,各机组的出风与回风应不会相互影响,标高应尽量一致,高差﹤0.5米。

(4)机组与基础之间应加10毫米厚的减震橡胶板。

(5)主机周围是否有足够的维修空间,是否有辐射源,是否有腐蚀性气体,是否是多油烟、易燃易爆环境,是否有利于化霜水的排放。

采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压-但不容纳膨胀水量)1

采暖空调循环水系统的补水、定压、膨胀计算表(设置气压罐定压-但不容纳膨胀水量)1

基本数据,需要根据不同工程项目,按实际情况填写选型参数公式计算基本数据,需要根据不同工程项目,按实际情况填写选型参数公式计算基本数据,需要根据不同工程项目,按实际情况填写选型参数公式计算基本数据,需要根据不同工程项目,按实际情况填写选型参数公式计算冷却水系统基本数据,需要根据不同工程项目,按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1,系统水容量的1%红宝书2030,系统水容量的2%技术措施6.9.3,系统水容量的5%两台,平时使用一台,初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1,α宜取0.65~0.85技术措施6.9.6,表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb(30~60min的补水泵流量)+Vp技术措施6.9.3.1,补水泵扬程宜比P1高30~50KPa需校核比P1至少高5m扬程两台,平时使用一台,初期上水或事故补水时两台水泵同时运行参考样本红宝书2034,表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1,系统水容量的1%红宝书2030,系统水容量的2%技术措施6.9.3,系统水容量的5%两台,平时使用一台,初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1,α宜取0.65~0.85技术措施6.9.6,表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb(30~60min的补水泵流量)+Vp技术措施6.9.3.1,补水泵扬程宜比P1高30~50KPa需校核比P1至少高5m扬程两台,平时使用一台,初期上水或事故补水时两台水泵同时运行参考样本红宝书2034,表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1,系统水容量的1%红宝书2030,系统水容量的2%技术措施6.9.3,系统水容量的5%两台,平时使用一台,初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1,α宜取0.65~0.85技术措施6.9.6,表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb(30~60min的补水泵流量)+Vp技术措施6.9.3.1,补水泵扬程宜比P1高30~50KPa需校核比P1至少高5m扬程两台,平时使用一台,初期上水或事故补水时两台水泵同时运行参考样本红宝书2034,表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1,系统水容量的1%红宝书2030,系统水容量的2%技术措施6.9.3,系统水容量的5%两台,平时使用一台,初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1,α宜取0.65~0.85技术措施6.9.6,表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb(30~60min的补水泵流量)+Vp技术措施6.9.3.1,补水泵扬程宜比P1高30~50KPa需校核比P1至少高5m扬程两台,平时使用一台,初期上水或事故补水时两台水泵同时运行参考样本红宝书2034,表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1,系统水容量的1%红宝书2030,系统水容量的2%技术措施6.9.3,系统水容量的5%两台,平时使用一台,初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1,α宜取0.65~0.85技术措施6.9.6,表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb(30~60min的补水泵流量)+Vp技术措施6.9.3.1,补水泵扬程宜比P1高30~50KPa需校核比P1至少高5m扬程两台,平时使用一台,初期上水或事故补水时两台水泵同时运行参考样本红宝书2034,表26.8-9或03R401-2第10页表格。

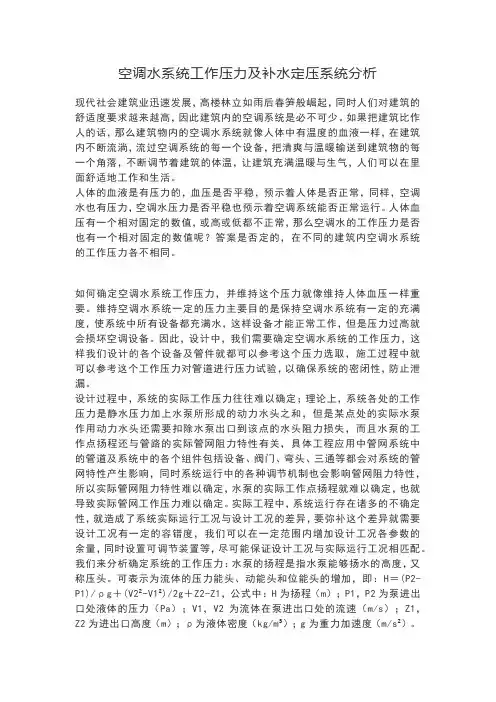

空调水系统工作压力及补水定压系统分析
