纳米尺寸硅树脂的制备及性能
纳米硅的制备及其应用研究
纳米硅的制备及其应用研究随着科技的不断进步和发展，人类对材料的需求也在不断地增加。
近年来，纳米技术得到了广泛的关注和研究，纳米硅因其特殊的物理化学性质和潜在的应用价值，成为了研究的热点之一。
本文将着重探讨纳米硅的制备方法以及在不同领域的应用研究。
一、纳米硅的制备方法1. 等离子体化学气相沉积法等离子体化学气相沉积法是一种常用的制备纳米硅的方法，它利用高温等离子体反应室中的化学反应，沉积在基板上。
该方法可以制备出单晶纳米硅。
它的优点是产量高，纯度高，但是制备过程需要高温和高真空环境。
2. 溶胶凝胶法溶胶凝胶法是一种将有机或无机前驱体在溶液中进行水解缩聚，形成胶体体系并进行热处理制备纳米硅的方法。
该方法制备出来的纳米硅具有较高的度规整和纯度，但是制备时间长，部分溶剂可能对环境不利。
3. 水热合成法水热合成法是一种利用热量和压力条件下特定化学反应生成纳米硅的方法。
该方法对操作条件要求不高，制备速度较快，但是制备的纳米硅容易受到杂质的污染，产物不容易控制。
二、纳米硅的应用研究1. 生物医学应用纳米硅因其特殊的物理化学性质和生物相容性，在生物医学领域中得到了广泛的应用。
例如，将纳米硅导入生物体内，可以在细胞膜上显示出强烈的荧光信号，并成为生物荧光探针的发展方向。
纳米硅还可以作为抗菌剂、药物载体用于生物医学材料中。
2. 电子信息领域纳米硅在电子信息领域中也具有潜在的应用价值。
如在显示器材料中加入纳米硅，可以优化显示器的性能，提高显示质量。
还可以将纳米硅作为纳米级的半导体材料用于微电子学器件加工中。
3. 能源材料纳米硅在能源领域应用较广。
在太阳能电池中，纳米硅可以作为光敏剂，通过光电转化将光能转化为电能。
同样在储能领域，纳米硅也可以作为超级电容器和锂离子电池等高性能电池的材料。
三、结论纳米技术是时下研究的热点之一，而纳米硅作为其中的一员，在不同领域拥有着广泛的应用前景。
本文对纳米硅制备和应用方面的研究进行了探讨，并简单介绍了纳米硅在生物医学、电子信息和能源材料等领域中的应用，但是纳米材料的研究需要付出大量的时间和金钱代价，因此我们也需要进行精益求精、保持谨慎的态度，更好地实现其应用价值。
硅树脂生产工艺
硅树脂生产工艺硅树脂是一种具有优异绝缘性能、高温稳定性和耐化学腐蚀性的有机高分子材料，被广泛应用于电子、电力、航空等领域。
硅树脂的生产工艺一般包括原料准备、混合、加热固化等步骤。
以下是硅树脂的生产工艺的700字简述。
首先，原料准备是硅树脂生产过程中的第一步。
硅树脂的主要原料包括环氧树脂、硅石、溶剂等。
环氧树脂是硅树脂的主要成分，硅石是硅树脂的填料，溶剂用于调节硅树脂的粘度。
原料准备的目的是将这些原料按照一定比例混合到一起，以便后续的加工。
其次，混合是硅树脂生产工艺的第二步。
在混合过程中，将原料按照一定的配方加入搅拌机中进行充分混合。
混合的时间和速度需要严格控制，以确保各种原料均匀分散，达到理想的混合效果。
同时，还可以根据不同的需求添加其他辅助剂，如稀释剂、增稠剂等，以改善硅树脂的特性。
接下来，加热固化是硅树脂生产工艺的最关键步骤。
在加热固化过程中，将混合好的硅树脂放入模具中，并进行高温加热。
加热的温度和时间需要根据具体的硅树脂配方和要求进行控制。
在加热过程中，硅树脂经历了固化反应，形成了坚硬的固体形态。
固化后的硅树脂具有优异的电气性能和耐热性能，适用于各种特殊环境下的应用。
最后，经过冷却和成型，硅树脂的生产工艺就完成了。
冷却的目的是使得加热固化后的硅树脂迅速冷却，过渡到室温。
成型的过程可以根据具体的产品要求进行，可以采用注塑、浇铸等方式，将硅树脂制成所需的形状和尺寸。
总之，硅树脂生产工艺包括原料准备、混合、加热固化、冷却和成型等步骤。
通过严格控制每个环节的工艺参数，可以制备出具有优异性能的硅树脂制品。
随着科技的不断发展，硅树脂的生产工艺也在不断改进和创新，为各个领域的应用提供更加可靠和高效的硅树脂产品。

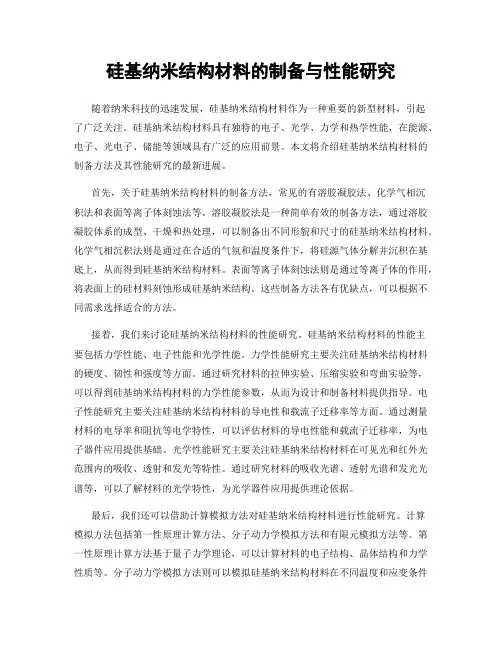

硅基纳米结构材料的制备与性能研究
硅基纳米结构材料的制备与性能研究随着纳米科技的迅速发展，硅基纳米结构材料作为一种重要的新型材料，引起了广泛关注。
硅基纳米结构材料具有独特的电子、光学、力学和热学性能，在能源、电子、光电子、储能等领域具有广泛的应用前景。
本文将介绍硅基纳米结构材料的制备方法及其性能研究的最新进展。
首先，关于硅基纳米结构材料的制备方法，常见的有溶胶凝胶法、化学气相沉积法和表面等离子体刻蚀法等。
溶胶凝胶法是一种简单有效的制备方法，通过溶胶凝胶体系的成型、干燥和热处理，可以制备出不同形貌和尺寸的硅基纳米结构材料。
化学气相沉积法则是通过在合适的气氛和温度条件下，将硅源气体分解并沉积在基底上，从而得到硅基纳米结构材料。
表面等离子体刻蚀法则是通过等离子体的作用，将表面上的硅材料刻蚀形成硅基纳米结构。
这些制备方法各有优缺点，可以根据不同需求选择适合的方法。
接着，我们来讨论硅基纳米结构材料的性能研究。
硅基纳米结构材料的性能主要包括力学性能、电子性能和光学性能。
力学性能研究主要关注硅基纳米结构材料的硬度、韧性和强度等方面。
通过研究材料的拉伸实验、压缩实验和弯曲实验等，可以得到硅基纳米结构材料的力学性能参数，从而为设计和制备材料提供指导。
电子性能研究主要关注硅基纳米结构材料的导电性和载流子迁移率等方面。
通过测量材料的电导率和阻抗等电学特性，可以评估材料的导电性能和载流子迁移率，为电子器件应用提供基础。
光学性能研究主要关注硅基纳米结构材料在可见光和红外光范围内的吸收、透射和发光等特性。
通过研究材料的吸收光谱、透射光谱和发光光谱等，可以了解材料的光学特性，为光学器件应用提供理论依据。
最后，我们还可以借助计算模拟方法对硅基纳米结构材料进行性能研究。
计算模拟方法包括第一性原理计算方法、分子动力学模拟方法和有限元模拟方法等。
第一性原理计算方法基于量子力学理论，可以计算材料的电子结构、晶体结构和力学性质等。
分子动力学模拟方法则可以模拟硅基纳米结构材料在不同温度和应变条件下的结构和性能变化，从而提供原子尺度上的理论解释。
硅纳米线材料的制备及其性能研究
硅纳米线材料的制备及其性能研究硅纳米线是一种极小尺度的材料，具有很多独特的性质。
例如，它们具有高比表面积，优良的电子输运性能和光电转换性能等。
这些特性使得硅纳米线有广泛的应用前景，包括太阳能电池、传感器和电子器件等。
本文将就硅纳米线的制备方法及其性能研究进行分析和探讨。
一、硅纳米线的制备方法硅纳米线的制备方法有多种，其中最常见的两种是气相和液相生长法。
对于气相生长法，该方法通常使用金属催化剂在高温下制备硅纳米线。
这种方法的优点是可以制备出高质量的硅纳米线并且可以进行大规模生产。
但是，随着硅纳米线的批量增加，在金属催化剂残留的情况下，硅纳米线使用的可行性也在下降。
此外，气相法还需要复杂的实验设备和条件。
另一种常见方法是液相法，其中硅源和氧化还原光化学剂在有机溶液中使用。
反应条件相对温和，可制备出高品质和大规模的硅纳米线。
因此，液相法是更好的方法，其中最常用的方法之一是在水中使用硅源和还原剂。
但是，生长方法通常涉及到多个参数，如反应时间，反应温度和反应条件等，需要不断调整和优化。
二、硅纳米线的性能研究硅纳米线有很多特殊的性质，其中一些是由它们的形态和尺寸所决定的。
例如，硅纳米线具有高比表面积和表面反应率，这意味着它们可以用来作为传感器或催化剂等。
在太阳能电池方面，硅纳米线的有效面积比传统的硅基太阳能电池更大。
这种变化可以提高电池的能量转换效率。
此外，硅纳米线还具有优异的电子输运性能。
它们的导电特性依赖于其尺寸和形状以及其表面上的化学官能团。
在该领域进行的许多研究已经证明了硅纳米线的导电性能。
例如，在电子场中测量硅纳米线的电流-电压关系表明它们具有优异的电子输运特性。
这些成果可以使硅纳米线应用于电子器件中的大量应用性能。
在硅纳米线的光电转换方面，研究表明硅纳米线具有卓越的性能。
这些性能包括较高的光吸收和电荷分离效率。
硅纳米线的特殊形态和尺寸可以增加光吸收，而高电荷分离效率则有助于提高太阳能电池的效率。
纳米硅材料的制备及其应用
纳米硅材料的制备及其应用纳米硅技术在近年来飞速发展，其来源于纳米材料技术的成功应用。
在人体科学、能源、生物医学、光电子学等领域，纳米硅材料的应用已成为研究热点之一。
纳米硅材料具有诸多优异性能，如高比表面积、高吸附性、高催化性、良好机械性能和优异的太赫兹相位等。
其中，纳米硅的磁性和光学性质更是具有很多应用前景。
本文将简要介绍纳米硅材料的制备方法以及其应用。
纳米硅的制备方法目前纳米硅的制备方法主要分为物理制备法、化学制备法和生物制备法三种。
1.物理制备法物理制备法是指利用物理性质改变材料的构成和结构。
目前较常用的方法有气相沉积法和惰性气体等离子体化学气相沉积法。
气相沉积法可通过向气相中引入硅源及氢源，使之在高温、低压下进行反应形成纳米硅。
2.化学制备法化学制备法主要分为水相合成法、有机相合成法、胶体合成法和还原法。
水相合成法采用硅烷为原料，通过超声波、机械搅拌等方式均匀均化粒径分布，以得到均匀分散的纳米硅。
有机相合成法采用较多的有机硅和无机硅原料，比如正硅酸四酯、甲硅油等。
常见还原法有溶胶-凝胶法、纳米带法、阴离子熔盐法等。
3.生物制备法生物制备法主要采用生物体内微生物或微生物体系构建纳米硅。
这种方法具有环保、低成本、纯度高等优点。
纳米硅的应用领域1.纳米硅在研发材料方面纳米硅具有极强的表面活性，在吸附、催化、生物医学、磁性、光学及能源领域中有广泛应用。
2.纳米硅在生物医学领域利用纳米硅的高比表面积和高活性性质，可以将其应用于生物领域的成像、治疗、基因递送等方面。
此外，纳米硅还可以制成光学成像剂、抗癌药物、活性纳米药物、以及血糖测试仪等。
3.纳米硅在磁性领域利用纳米硅的磁学性质，可以制备出高性能的磁性材料。
将纳米硅与其他材料结合，可以制备具有磁性的核磁共振造影剂、磁性分离剂等。
4.纳米硅在能源领域纳米硅的高比表面积、高活性性质、良好机械性能和高催化性能等特点使其在能源领域有着广泛应用。
在太阳能电池、氢能等领域有广泛的研究应用前景。
硅树脂 制备
硅树脂制备硅树脂是一种常用的树脂材料，具有广泛的应用领域。
它的制备过程复杂且精细，需要严格的操作和条件控制。
本文将介绍硅树脂的制备方法和应用领域，并探讨其在人类生活中的重要性。
硅树脂的制备方法有多种，其中最常见的是通过硅烷单体聚合而成。
硅烷单体是一种含有硅氢键的有机化合物，通过聚合反应可以形成硅树脂。
制备过程中，需要加入催化剂和稳定剂来控制反应的速率和产物的性质。
此外，还可以通过添加不同的功能单体来调节硅树脂的性能，例如改变其硬度、耐热性和耐化学性等。
硅树脂具有许多优异的性能，使其在各个领域得到了广泛的应用。
首先，硅树脂具有良好的耐热性和耐化学性，可以在高温和腐蚀性环境中长期稳定工作。
因此，它常被用作高温密封材料、耐腐蚀涂层和防火材料等。
其次，硅树脂还具有良好的绝缘性能和电学特性，因此被广泛应用于电子元件的封装和绝缘材料。
此外，硅树脂还可以制备成弹性材料和粘结剂，用于制造密封件、胶水和粘合剂等。
总之，硅树脂的应用领域非常广泛，涵盖了电子、汽车、航空航天、建筑和医疗等多个行业。
硅树脂的制备过程需要严格的操作和条件控制。
首先，需要选择合适的硅烷单体和功能单体，以及催化剂和稳定剂。
然后，需要控制反应的温度、时间和压力等参数，以确保反应的完全和产物的纯度。
此外，还需要进行后续的处理和加工，如溶剂提取、干燥和成型等。
整个制备过程需要仔细的计划和操作，以确保产品的质量和性能。
硅树脂在人类生活中的重要性不容忽视。
它不仅为我们提供了耐热、耐化学和绝缘等优异性能的材料，还为各个领域的发展提供了支持。
例如，在电子行业，硅树脂的应用使得电子元件更加可靠和安全。
在汽车行业，硅树脂的应用使得汽车零部件更加耐久和耐腐蚀。
在建筑行业，硅树脂的应用使得建筑材料更加耐候和防火。
硅树脂的广泛应用不仅改善了人们的生活质量，还推动了各个行业的发展和进步。
硅树脂是一种重要的树脂材料，其制备过程复杂且精细。
硅树脂具有优异的性能，在电子、汽车、航空航天、建筑和医疗等多个领域得到了广泛的应用。
纳米硅基材料的制备及应用
纳米硅基材料的制备及应用纳米硅基材料的制备及应用纳米硅材料是一种具有巨大应用潜力的材料，它具有独特的性质和优异的性能。
它的制备方法多种多样，下面将逐步介绍纳米硅材料的制备及其应用。
首先是纳米硅材料的制备方法。
目前广泛应用的制备方法有物理法和化学法两种。
第一种是物理法，主要包括机械合成和热蒸发法。
机械合成是通过机械力作用将硅块分解成纳米尺寸的颗粒，其中球磨法是最常用的方法之一。
热蒸发法是将硅原料蒸发并在晶体基底上沉积形成纳米硅薄膜。
第二种是化学法，主要包括溶胶-凝胶法和气相沉积法。
溶胶-凝胶法是将硅源与溶剂混合，经过溶胶和凝胶的过程，最终形成纳米硅凝胶。
气相沉积法是将硅前驱体气体在高温下分解，并在基底上形成纳米硅薄膜。
接下来是纳米硅材料的应用。
由于其独特的性质和优异的性能，纳米硅材料在多个领域有广泛的应用。
第一是在能源领域的应用。
纳米硅材料可以作为太阳能电池的光伏材料，具有高效的光电转换性能。
此外，纳米硅材料还可以用于制备锂离子电池的负极材料，具有高容量和长寿命的特点。
第二是在材料科学领域的应用。
纳米硅材料可以用于制备高强度和超轻的复合材料，具有优异的机械性能和热稳定性。
此外，纳米硅材料还可以用于制备高导热材料和高效催化剂。
第三是在生物医学领域的应用。
纳米硅材料可以用作生物传感器和药物传递系统，具有高灵敏度和可控性。
此外，纳米硅材料还可以用于制备生物成像剂和治疗剂，有望用于肿瘤治疗和疾病诊断。
综上所述，纳米硅材料的制备方法多样，包括物理法和化学法。
同时，纳米硅材料在能源、材料科学和生物医学等领域有广泛的应用前景。
随着技术的进步和研究的深入，相信纳米硅材料将在未来发挥更大的作用。
无机纳米硅树脂
无机纳米硅树脂随着科技的发展，无机纳米硅树脂也越来越受到人们的关注。
这种材料在电子领域、医学领域和环保领域有着广泛的应用。
本文将从以下几个方面讨论无机纳米硅树脂的特点和应用。
一、无机纳米硅树脂的特点无机纳米硅树脂是指一种由无机纳米颗粒和有机聚合物构成的复合材料。
它的主要特点有以下几点：1. 可调性强：无机纳米硅树脂的硬度、强度、韧性等物理特性可以通过控制颗粒大小、聚合物类型和含量等因素来进行调节。
2. 耐温性好：无机纳米硅树脂的无机颗粒具有较高的熔点和热稳定性，使其在高温下仍能保持较好的力学性能。
3. 抗腐蚀性强：由于无机颗粒具有较高的化学惰性和硬度，使得无机纳米硅树脂具有较好的耐酸碱、耐腐蚀性。
二、无机纳米硅树脂在电子领域的应用1. 导体材料：无机纳米硅树脂具有良好的导电性能，可以作为导体材料用于高分子电极、电容器等电子元件制造。
2. 电子封装材料：无机纳米硅树脂具有良好的机械强度和热稳定性，可以用于电子封装材料，从而提高电子元器件的安全性和稳定性。
3. 有机太阳能电池：无机纳米硅树脂可以和有机光伏材料复合，形成有机太阳能电池，提高电池的转换效率。
三、无机纳米硅树脂在医学领域的应用1. 骨修复材料：无机纳米硅树脂可以用于骨修复材料的制备，提高骨修复材料的生物相容性和机械性能。
2. 防止菌生长：无机纳米硅树脂可以作为医用级别的防菌涂层，减少医院感染的发生，提高医院卫生标准。
3. 组织修复：无机纳米硅树脂可以用于组织工程学，促进组织修复和再生，有望在干细胞研究和疾病治疗方面有很大的应用前景。
四、无机纳米硅树脂在环保领域的应用1. 污水处理：无机纳米硅树脂可以作为高效的污水处理材料，吸附重金属离子和有害物质，净化水体。
2. 水处理：无机纳米硅树脂可以作为高效的水处理过滤器材料，去除水中的杂质和有害化学物质。
3. 环境修复：无机纳米硅树脂可以用于环境净化，吸附、分解、转化污染物质，达到环境修复的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10 1～2
20 2～3
30 3～5
214 硅树脂膜在金属铜表面的附着力 用同一浓度 (质量分数 30 %) 、不同配比的
硅树脂溶液 ( P - 1 、P - 2) 涂覆铜片 , 同时分 别在 P - 1 、P - 2 中加入 1 %的成膜助剂后 ( P 3 、P - 4) 涂覆铜片 , 并用放置 6 个月的 P - 1 涂覆铜片 ; 然后 , 测其涂膜的附着力和冲击强
度 。结果表明 , 所有样品的附着力 (画圈法) 均 达到国家规定的 1 级标准 , 冲击强度均等于或大 于 500 N·cm ; 这表明该硅树脂膜具有良好的附 着力和冲击强度 。且放置 6 个月后的涂覆膜仍具 有良好的附着力和冲击强度 。
3 结论
以正硅酸乙酯 , 甲基三乙氧基硅烷 , 二甲基 二乙氧基硅烷为主要原料 , 经水解 、缩合反应 , 制得透明的水醇基硅树脂溶液 , 其胶粒粒径为 50～100 nm , 成膜性能优良 ; 基于铜片的硅树 脂膜附着力为 1 级 、冲击强度等于或大于 500 N·cm , 是一种优良的耐候 、憎水涂料用原料 。
基础研究
有机硅材料 , 2002 , 16 (5) : 12～14 SIL ICON E MA TERIAL
纳米尺寸硅树脂的制备及性能
龚淑玲1 梅功雄1 孟令芝1 3 胡翎1 张先亮1 张群朝2 陈圣云2 廖俊2
(1. 武汉大学化学与分子科学学院教育部有机硅化合物及材料工程研究中心 , 武汉 430072 ; 2. 湖北武大有机硅材料股份有限公司 , 武汉 430072)
4 Puhringer J A 1 Imparting hydrop hobicoty to mineral substrates1 US 4 433 01311984 ( CA 100 : 211824t)
5 Uchimura S , Morishima H , Sato N , et al1 Silica film formation1 日本 , 特开平 04 - 65 4771 1992 (CA 117 : 51030b)
摘要 : 以正硅酸乙酯 、甲基三乙氧基硅烷 、二甲基二乙氧基硅烷为主要原料 , 在酸催化下 , 在醇溶液 中水解 、缩合 , 制得硅树脂 。产物用 TEM 、IR 、SEM 表征 , 结果表明 , 硅树脂胶粒粒径为 50～100 nm , 硅树脂的成膜性能优良 ; 基于铜片的硅树脂膜附着力为 1 级 , 冲击强度等于或大于 500 N2size silicone resin was prepared by t he reaction of co2hydrolysis and polycondensation of tet raet hoxysilane , met hylt riet hoxysilane and dimet hyldiet hoxysilane in alcohol and in presence of acid. The particle size and membrane of silicone resin were characterized by TEM , IR and SEM. The result s showed t hat t he dist ribution of t he particle size was 50～100 nm , and t he membrane of silicone resin was homogenous. The adhesion st rengt h of silicone resin membrane to metal copper sheet was t he first class , and impact resistance st rengt h was ≥500 N ·cm.
关键词 : 硅树脂 , 纳米尺寸 , 正硅酸乙酯 , 甲基三乙氧基硅烷 , 二甲基二乙氧基硅烷 , 铜片
硅树脂以其优良的耐候 、憎水 、耐热 、耐寒 性在涂料工业中占有重要地位 。利用其反应性 、 交联性及成膜性 , 硅树脂可广泛用于建筑物及建 筑材料的保护[1 ] 、文物的修复及保护[2 ] 、金属 的防护等 。水醇基硅树脂的制备及应用研究已有 报道[3～5 ] , 但多用于石质基材 ; 用于金属表面 涂覆的研究报道尚不多见 。本文以 3 种烷氧基硅 烷[ Me n Si (O Et) 4 - n , n = 0 ,1 ,2 ]为单体 , 在催化 剂存在下 , 经水解 、共缩聚 , 制成了纳米尺寸的 水醇基聚甲基硅树脂无色透明溶液 ; 然后在交联 剂存在或不存在的情况下 , 涂覆在铜片基材上成 膜 。利用透射电镜 、红外光谱 、扫描电镜 、附着 力测定仪对胶粒的粒径及形状 , 膜的均匀性 、厚 度及粘附性进行了表征 。
图 3 是不同配比的硅树脂溶液 (质量分数 30 %) 在铜片上成膜后的扫描电镜图 。由图 3 可 以看出 , 尽管 P - 2 中正硅酸酯的用量是 P - 1 的 2 倍 , 但其成膜性能没有明显的差异 (见图 3 - a 、图 3 - b) ; P - 1 放置 6 个月后 , 仍具有良 好的成膜性能 (见图 3 - c) 。
1 实验
111 主要原料 正硅酸乙酯 、甲基三乙氧基硅烷 、二甲基二
乙氧基硅烷 : 工业级 , 江西星火有机硅厂 ; 乙醇 (95 %) 、催化剂 、稳定剂 : CP , 上海试剂二厂 ; 助剂 : 工业级 , 江苏天音助剂厂 。所有原料使用 前均未经纯化处理 。 112 水醇基硅树脂的制备
将甲基三乙氧基硅烷 、正硅酸乙酯 、二甲基 二乙氧基硅烷按配方 (见表 1) 于三颈圆底烧瓶 中混合后 , 加入少量乙醇和稳定剂等助剂 , 搅拌 均匀 ; 恒温搅拌下滴加含催化剂的溶液 , 滴加完 毕后 , 继续搅拌 1 h 。然后降温 , 将溶液调至中 性 , 即得无色透明的水醇基硅树脂溶液 。
Preparation and Properties of Nano2size Silicone Resin
Gong Shuling1 , Mei Gongxiong1 , Meng Lingzhi1 , Hu Ling1 , Zhang Xianliang1 , Zhang Qunchao2 , Chen Shenyun2 , Liao J un2 (1. Research Center of O rganoS ilicon Com pou n d & M aterial Engi neeri n g , M i nist ry of Ed ucation , College of Chem ical an d M olecul ar Science , W uhan U ni versity , W uhan , Hubei 430072 ; 2. W u da O rganosilicon M aterial Co. , L t d , Hubei , W uhan , Hubei 430072 , Chi na)
参 考 文 献
1 幸松民 , 王一璐 1 有机硅合成工艺及产品应用 1 北 京 : 化学工业出版社 , 20001 717
2 郭广生 , 韩冬梅 , 王志华等 1 有机硅加固材料的合 成及应用 1 北京化工大学学报 , 2000 , 27 (1) : 98
3 Lampin J P , Leclaire Y1 Liquid compositions for trans2 parent coatings1 EP 892791 1983 (CA 99 : 214310u)
2 结果与讨论
211 水醇基硅树脂溶液的透射电镜表征 采用磷钨酸负染色 , 对放置了 2 天的水醇基
硅树脂溶液 (质量分数 30 %) 进行测试 , 胶粒 的平均粒径为 50 ～100 nm (如图 1 - a 所示) 。 该溶液放置六个月以上 , 清澈透明 ; 用水醇 (1 + 1) 混合溶剂稀释至质量分数 10 % , 其溶液仍 清澈透明 ; 扫描电镜图显示 , 胶粒有团聚现象 (如图 1 - b 所示) , 但对成膜性没有太大影响 。 212 硅树脂膜的红外光谱表征
表 2 是硅树脂溶液 ( P - 1) 浓度对成膜厚 度的影响 。表 2 数据表明 , 硅树脂溶液的浓度对 成膜厚度有影响 ; 随着硅树脂溶液中硅树脂质量 分数的增大 , 成膜厚度增大 。
表 2 硅树脂 ( P - 1) 溶液的浓度对其成膜厚度的影响
硅树脂溶液中硅树脂 的质量分数/ %
涂膜的厚度/μm
收稿日期 : 2002 - 07 - 02 。 作者简介 : 龚淑玲 (1967 - ) , 女 , 博士 , 副教授 , 主要从 事有机/ 无机杂化材料的研究 。 3 通讯联系人 。
第5期
龚淑玲等. 纳米尺寸硅树脂的制备及性能
· 13 ·
见图 2 。图 2 中 , 甲基的伸缩及弯曲振动吸收峰 分别出现在大约 2 969 、2 900 、1 466 、1 380 cm - 1 处 ; Si O 的伸缩振动在 1 000～1 200 cm - 1范 围内出现强而宽的谱带 。另外 , 从图 2 还可以看
表 1 甲基硅树脂的配方
原料 正硅酸乙酯 甲基三乙氧基硅烷 二甲基二乙氧基硅烷
P- 1 015 410 015
P- 2 110 410 0175
mol
P- 5 0175 410 110
113 分析测试 红外 光 谱 分 析 : 使 用 美 国 Nicolet 公 司 的
670 FT - IR 型红光光谱仪 ; 透射电镜分析 : 使 用日本日立公司的 100 CX II 型 透射电镜 ; 扫描 电子显微镜分析 : 使用日本日立公司的 X - 650 扫描电子显微镜 ; 漆膜附着力 : 使用国产 Q FZ - II 型 漆 膜 附 着 力 测 定 仪 , 按 GB/ T 1720 1979 测试 ; 漆膜冲击力 : 使用国产 QCJ 型漆膜 冲击力测定仪 , 按 GB/ T 1732 - 1993 测试 。
