位的轴线放出基础的边线，进行基础开挖。放线工具：经纬 仪、龙门板、线绳、线坠子、钢卷尺等。小工程可能没有测 量员，就是施工员放线。
注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永 久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。
图，按照设计和施工的要求，将设计好的建筑物的位置、 形状、大小及高程。在实地标定出来。
• 施工测量工具有：全站仪、经纬仪、水准仪、GPS、 测距仪、垂直仪 等
-
2
1、土方测量
• 土方量的计算是建筑工程施工的一个重要步骤。工程施工
前的设计阶段必须对土石方量进行预算,它直接关系到工 程的费用概算及方案选优。在现实中的一些工程项目中， 因土方量计算的精确性而产生的纠纷也是经常遇到的。如 何利用测量单位现场测出的地形数据或原有的数字地形数 据快速准确的计算出土方量就成了人们日益关心的问题。
• 然后求出方格各个角点的自然标高、设计标高以及施工高程。
-
6
计算零点位置，在每相邻的填方点和挖方点之间总存在一个零点， 零点的确定方法如下：
说明：
Xt：零点据填方角顶的距离；Xw：零点据挖方角顶的距离 ht：填方高度；hw：挖方高度；a：方格边长
连接每个方格上的相邻两个零点，根据零线将方格划分的情 况，采用相应公式来计算，如下图
-
11
⑴、开挖前测量放线的依据： 必须有甲方提供的设计院绘制的平面布置图及经规
划局批准的规划许可证。测绘院提供的钉桩坐标成 果通知书。以上资料必须齐全、无误后，施工方和 监理方才能进行放线和验线工作。
⑵、施工方必须上报给监理的资料： 施工测量放线报验单及工程定位测量记录；测量放
隧道施工测量

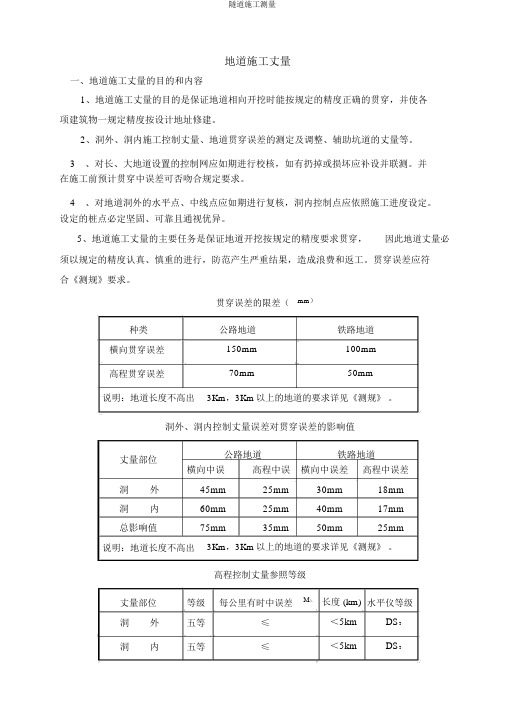

地道施工丈量一、地道施工丈量的目的和内容1、地道施工丈量的目的是保证地道相向开挖时能按规定的精度正确的贯穿，并使各项建筑物一规定精度按设计地址修建。
2、洞外、洞内施工控制丈量、地道贯穿误差的测定及调整、辅助坑道的丈量等。
3、对长、大地道设置的控制网应如期进行校核，如有扔掉或损坏应补设并联测。
并在施工前预计贯穿中误差可否吻合规定要求。
4、对地道洞外的水平点、中线点应如期进行复核，洞内控制点应依照施工进度设定。
设定的桩点必定坚固、可靠且通视优异。
5、地道施工丈量的主要任务是保证地道开挖按规定的精度要求贯穿，因此地道丈量必须以规定的精度认真、慎重的进行，防范产生严重结果，造成浪费和返工。
贯穿误差应符合《测规》要求。
贯穿误差的限差（mm）种类公路地道铁路地道横向贯穿误差150mm100mm高程贯穿误差70mm50mm说明：地道长度不高出3Km，3Km以上的地道的要求详见《测规》。
洞外、洞内控制丈量误差对贯穿误差的影响值丈量部位公路地道铁路地道横向中误高程中误横向中误差高程中误差洞外45mm25mm30mm18mm洞内60mm25mm40mm17mm总影响值75mm35mm50mm25mm 说明：地道长度不高出3Km，3Km以上的地道的要求详见《测规》。
高程控制丈量参照等级丈量部位等级洞外五等洞内五等每公里有时中误差≤≤M△长度 (km)＜5km＜5km水平仪等级DS3DS36、洞外平面控制丈量参照精度公路铁路丈量方法长度(km)测角中误差边长相对中误长差度(km) 测角中误差边长相对中误差中线丈量＜121/10000＜ 141/10000＜2101/10000＜ 241/20000导线丈量2～341/100002～41/20000＜41/10000＜41/10000三角丈量～21/15000～ 21/150002～421/150002～41/25000说明：地道长度不高出3～4Km， 3Km以上的地道的要求详见《测规》。
