罗斯蒙特3051压力((差压))变送器检修与维护
3051压力变送器的常见故障及排除
3051压力变送器的常见故障及排除3051压力变送器广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用变送器的常见故障及排除方法。
压力变送器的常见故障及排除1)压力上去，变送器输出上不去加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去。
这种情况应检查压力接口是否漏气或者被堵住，在检查接线方式和电源，如果正常再察看传感器零位是否有输出，或者进行简单加压看输出是否变化，有变化证明传感器没有损坏，如果无变化传感器即已经损坏。
最后在考虑还可能是仪表损坏，或者整个系统的其他环节的问题。
2)3051压力变送器输出信号不稳出现这种情况应考虑A.压力源本身是一个不稳定的压力B.仪表或压力传感器抗干扰能力不强C.传感器接线不牢D.传感器本身振动很厉害E.传感器故障3)加压变送器输出不变化，再加压变送器输出突然变化，泄压变送器零位回不去,检查传感器器密封圈，一般是因为密封圈规格原因(太软或太厚)，传感器拧紧时，密封圈被压缩到传感器引压口里面堵塞传感器，加压时压力介质进不去，但是压力很大时突然冲开密封圈，压力传感器受到压力而变化，而压力再次降低时，密封圈又回位堵住引压口，残存的压力释放不出，因此传感器零位又下不来。
排除此原因方法是将传感器卸下看零位是否正常，如果正常更换密封圈再试。
4)3051压力变送器接电无输出a)接错线(仪表和传感器都要检查)b)导线本身的断路或短路c)电源无输出或电源不匹配d)仪表损坏或仪表不匹配e)传感器损坏5)3051压力变送器的误差确认正常误差范围的方法：计算出压力表的误差值例如：压力表量程为30bar，精度1.5%，最小刻度为0.2bar 正常的误差为：30bar*1.5%+ 0.2*0.5(视觉误差)=0. 55bar 压力变送器的误差值。
总体来说对3051压力变送器在使用过程中出现的一些故障分析和处理主要由以下几种方法。

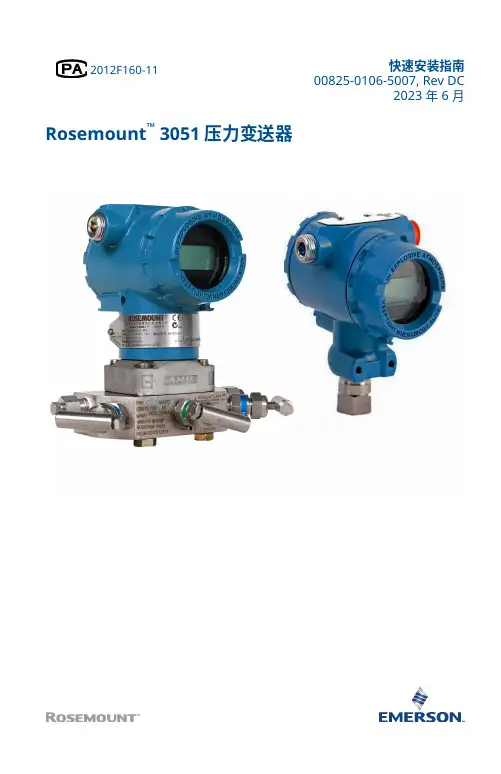

Emerson Rosemount 3051压力变送器快速安装指南说明书
2012F160-11快速安装指南00825-0106-5007, Rev DC2023 年 6 月Rosemount™ 3051 压力变送器快速安装指南2023 年 6 月内容关于本指南 (3)系统准备 (5)变送器安装 (7)安全仪表系统的安装 (21)产品认证 (22)/Rosemount2023 年 6 月快速安装指南1 关于本指南本指南提供了 Rosemount 3051 压力变送器的基本安装指导。
本指南不提供组态、诊断、维护、检修、故障诊断、防爆、隔爆或本质安全 (I.S.) 安装的说明。
更多说明，请参阅 Rosemount 3051 参考手册。
本指南的电子版本也可从/Rosemount上获得。
1.1 安全信息警告爆炸爆炸可能会导致死亡或严重受伤。
在有爆炸危险的环境中安装本设备时，请务必遵守适用的当地、国家和国际标准、规范和规程。
请参阅《Rosemount 3051 参考手册》的认证部分，以了解与安全安装相关的任何限制。
在防爆/隔爆安装中，不得在设备通电的情况下拆卸变送器盖。
过程泄漏过程泄漏可能导致伤亡。
为了避免过程泄漏，请务必仅使用与相应的法兰接头配合实现密封的 O 形圈。
触电触电可能会导致死亡或严重伤害。
不得接触引线或接线端子。
引线上可能存在的高压会导致触电。
导线管/电缆入口除非另有标明，否则外壳外罩中的导线管/缆线入口将采用 ½-14NPT 型式。
在封闭这些入口时，只能使用有相容螺纹牙形的堵头、接头、密封接头或导线管。
标有 M20 的入口为 M20 x 1.5 螺纹样式。
在具有多个导线管入口的装置上，所有入口都采用相同的螺纹牙形。
在危险场所安装时，在电缆/导线管入口中仅使用已列出或通过 Ex 认证的适当堵头、密封套或转接器。
快速安装指南3快速安装指南2023 年 6 月 警告物理接触未经授权的人员可能会对最终用户的设备造成明显受损和/或误组态。
这可能是有意或无意的，需要采取相应的防护措施。
罗斯蒙特3051型智能压力变送器检修规程(DOC)
罗斯蒙特3051型智能压力变送器检修规程(DOC)1. 简介罗斯蒙特3051型智能压力变送器是一种用来检测流体压力的设备，广泛应用于石油化工、机械、电力、冶金等行业的自动化控制系统中。
本文档主要介绍罗斯蒙特3051型智能压力变送器的基本构造、检修前的准备工作、检查过程和注意事项。
2. 基本构造罗斯蒙特3051型智能压力变送器由传感器、附件和电路板组成，传感器用来检测流体压力变化，附件用来连接传感器和控制系统，电路板用来处理传感器采集到的信号，并向控制系统输出压力值。
传感器部分采用先进的层压半导体技术，以满足各种应用环境的要求，包括高温、高压、低温、低压等状态。
附件包括法兰、接头、导管等，有多种不同材质和规格可供选择，以适应不同的管道尺寸和流体类型。
电路板具有高精度、高可靠性和自动校准等特点，同时还具有HART通信协议，可将测量值传输至上位机或PLC 等设备。
3. 检修前的准备工作在进行检修前，必须先对检修区域进行安全检查，确保没有任何潜在的危险因素。
同时，需要准备好下列工具和设备：•液压或气动泵•夹具和扳手•螺丝刀和电工钳•清洁剂和布•相关技术资料和说明书4. 检查过程4.1 断电和拆除在进行检查之前，必须先断开设备的电源或气源，并拆卸与控制系统的连接。
4.2 清洗和检查使用清洁剂和布对传感器、附件和电路板进行彻底的清洗，以确保无灰尘、油脂和其他污物等。
接着，检查传感器是否有氧化或腐蚀现象，并检查附件和电路板是否有裂纹、变形或其他损坏。
4.3 维护和更换根据需要，对传感器部分进行涂油或更换密封圈等维护工作。
如果发现任何损坏或故障，应及时更换对应部件。
4.4 装配和连接在进行装配和连接之前，必须先进行必要的校准和检测。
在安装传感器时，应注意对其进行正确的定位和定量。
5. 注意事项在进行检查和维护过程中，务必遵守以下注意事项：•确保控制系统处于关闭状态•使用正确的工具和设备•保持检修区域的清洁和干燥•避免用过硬的物体碰撞和刮伤设备表面•严格遵守相关规程和安全操作规范，罗斯蒙特3051型智能压力变送器是一种高精度、高可靠的流体压力检测设备。

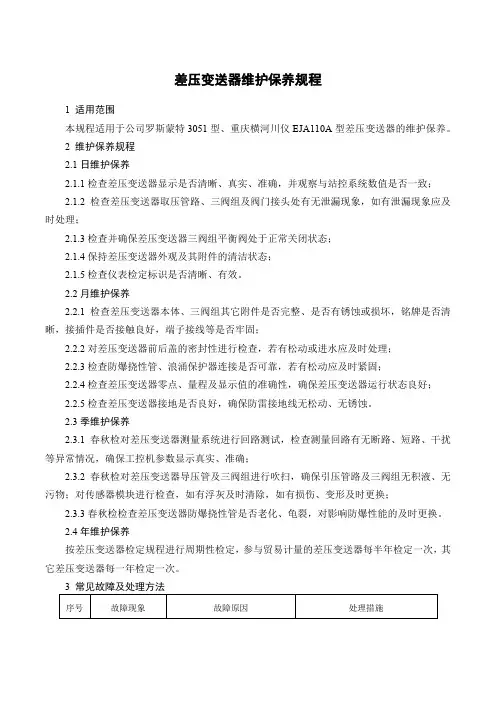

差压变送器维护保养规程
差压变送器维护保养规程1 适用范围本规程适用于公司罗斯蒙特3051型、重庆横河川仪EJA110A型差压变送器的维护保养。
2 维护保养规程2.1日维护保养2.1.1检查差压变送器显示是否清晰、真实、准确，并观察与站控系统数值是否一致；2.1.2检查差压变送器取压管路、三阀组及阀门接头处有无泄漏现象，如有泄漏现象应及时处理；2.1.3检查并确保差压变送器三阀组平衡阀处于正常关闭状态；2.1.4保持差压变送器外观及其附件的清洁状态；2.1.5检查仪表检定标识是否清晰、有效。
2.2月维护保养2.2.1检查差压变送器本体、三阀组其它附件是否完整、是否有锈蚀或损坏，铭牌是否清晰，接插件是否接触良好，端子接线等是否牢固；2.2.2对差压变送器前后盖的密封性进行检查，若有松动或进水应及时处理；2.2.3检查防爆挠性管、浪涌保护器连接是否可靠，若有松动应及时紧固；2.2.4检查差压变送器零点、量程及显示值的准确性，确保差压变送器运行状态良好；2.2.5检查差压变送器接地是否良好，确保防雷接地线无松动、无锈蚀。
2.3季维护保养2.3.1春秋检对差压变送器测量系统进行回路测试，检查测量回路有无断路、短路、干扰等异常情况，确保工控机参数显示真实、准确；2.3.2春秋检对差压变送器导压管及三阀组进行吹扫，确保引压管路及三阀组无积液、无污物；对传感器模块进行检查，如有浮灰及时清除，如有损伤、变形及时更换；2.3.3春秋检检查差压变送器防爆挠性管是否老化、龟裂，对影响防爆性能的及时更换。
2.4年维护保养按差压变送器检定规程进行周期性检定，参与贸易计量的差压变送器每半年检定一次，其它差压变送器每一年检定一次。
4 安全注意事项4.1现场人员一律穿戴劳保用品，使用防护用具和防爆工器具；4.2安全人员随时监测作业环境的可燃气体、氧气浓度，保证操作人员处在一个安全的工作环境；4.3严禁在差压变送器带电时拆卸前后盖及接线端子；4.4检修差压变送器时严禁用硬物触碰传感器模块，防止传感器模块损坏变形；4.5在启用或停用差压变送器时，应先确认三阀组平衡阀处于开启状态；4.6变送器长期停用时，应关闭根部取压阀，并保持三阀组平衡阀处于开启状态；4.7拆卸、维修差压变送器时应确保三阀组平衡阀处于开启状态、根部取压阀处于关闭状态；4.8操作、检修人员对差压变送器导压管进行吹扫时，应缓慢开启节流针阀，控制流速，切勿正对导压管口；4.9严禁差压变送器超量程高限运行；4.10冬季应确保差压变送器取压管线无结霜、结冻现象，以免取压管线及变送器测量元件损坏，影响正常使用；4.11操作维护保养过程中严格执行公司相关安全生产规定，不违规操作；4.12做好维护保养记录。

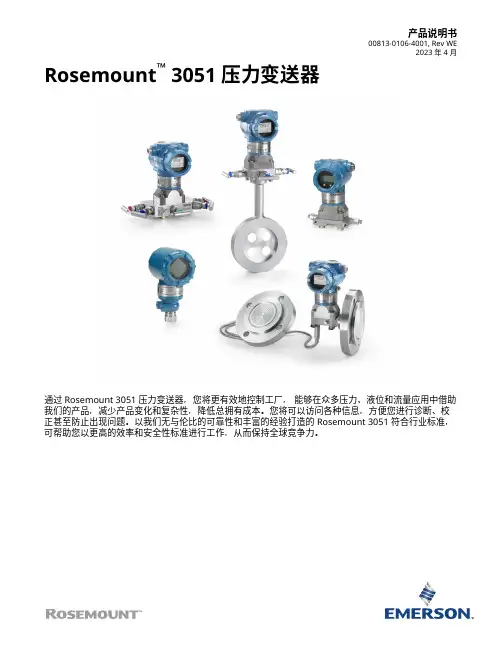

罗斯蒙特 3051 压力变送器 产品说明书
产品说明书00813-0106-4001, Rev WE2023 年 4 月Rosemount™ 3051 压力变送器通过 Rosemount 3051 压力变送器，您将更有效地控制工厂，能够在众多压力、液位和流量应用中借助我们的产品，减少产品变化和复杂性，降低总拥有成本。
您将可以访问各种信息，方便您进行诊断、校正甚至防止出现问题。
以我们无与伦比的可靠性和丰富的经验打造的 Rosemount 3051 符合行业标准，可帮助您以更高的效率和安全性标准进行工作，从而保持全球竞争力。
Rosemount 30512023 年 4 月内容建立压力测量标准 (2)Rosemount 3051C 共平面压力变送器订购信息 (6)Rosemount 3051T 直连式变送器订购信息 (18)Rosemount 3051CF 流量计选择指南 (28)Rosemount 3051L 液位变送器订购信息 (62)技术规格 (74)Rosemount 3051 产品认证 (91)尺寸图 (92)选项外， (106)建立压力测量标准经实践检验的一流性能、可靠性和安全性■超千万装机量■参考精度为量程的 0.04%■安装总性能为量程的 0.14%■稳定性可保持在 URL 的 0.1% 长达 12 年■SIL 2/3 认证（IEC 61508）Coplanar ™平台增强安装和应用灵活性■通过集成的压差流量计、压差液位解决方案和一体化阀组提高可靠性和性能。
■安装方便，所有方案都全面组合，并经过渗漏测试和标定。
■丰富的产品满足您的应用需求。
高级功能Bluetooth ® 技术■提高生产力、可靠性和人员安全性。
无需高温作业许可。
无需攀爬储罐或建筑脚手架。
■快速组态、检修和排除故障，所有设备对技术人员触手可及，速度比传统 HART ® 连接快十倍。
诊断■回路完整性诊断将连续地监测电路，检测影响通讯信号的问题，并提供腐蚀、外罩进水或电源不稳定等警报。

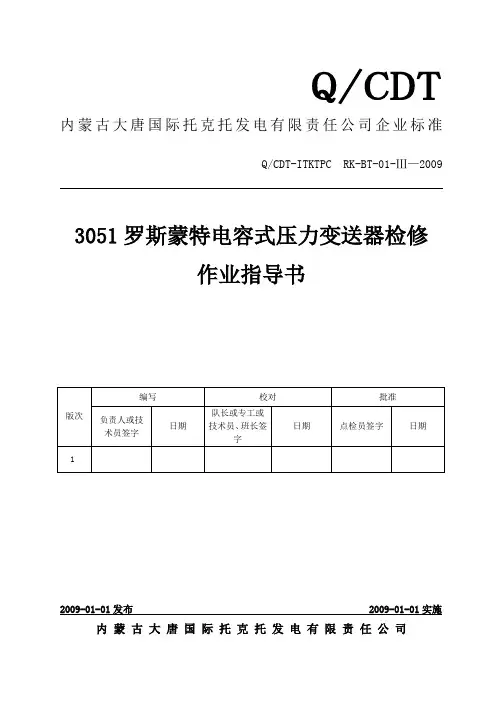

压力变送器检修作业指导书
Q/CDT 内蒙古大唐国际托克托发电有限责任公司企业标准Q/CDT-ITKTPC RK-BT-01-Ⅲ—20093051罗斯蒙特电容式压力变送器检修作业指导书2009-01-01发布 2009-01-01实施内蒙古大唐国际托克托发电有限责任公司3051罗斯蒙特电容式压力变送器检修作业指导书1、范围1.1目的和范围1.1.1目的：规范作业行为, 对检修作业工序、步骤及安全技术关键点给予必要的指导，避免出现质量事故。
1.1.2 范围：本指导书适用于3051罗斯蒙特电容式压力变送器检修。
1.2缺陷描述及原因分析1.2.1 仪表测量管路堵塞，管路介质泄漏；1.2.2 DCS通道故障；1.2.3 变送器电源的输入、输出不正常；1.2.4 变送器无显示，电缆断路、短路（端子氧化导致接触不良）和多点接地；1.2.5 变送器阻尼时间设定值太大或太小；1.2.6 变送器量程设置错误或DCS量程设置错误1.2.7 被测介质本身参数的变化；1.2.8 测量管路与变送器安装工艺不符合质量标准；1.2.9 变送器电路板损坏；1.2.10变送器零点漂移；1.2.11变送器接头发生泄漏；1.2.12变送器一次门，二次门，排污门泄漏；1.2.13变送器一次门，或二次门未打开；1.2.14变送器接线端子绝缘强度不够；1.2.16变送器进线盖内部积水；1.2.17仪表测量管路没有按照规定进行保温，导致管路介质受冻；1.3检修内容3051罗斯蒙特电容式压力变送器检修。
1.4 可行性分析；1.4.1 对变送器进行检修，经设备部热控点检及班内成员分析该项工作在解除所带设备联锁保护或在DCS系统内将测点强制为正常值后，不会发生设备误动事故。
2.本指导书涉及的技术资料和图纸2.1.1 3051型变送器运行简图（附页1）2.1.2 3051型变送器安装流程图2.1.3 3051型变送器hart375手操器操作简图3、安全技术关键点，风险分析及控制措施：3.1 安全关键点：3.1.1 检查工作环境是否存在易燃易爆物品，使用铜质工具；3.1.2 检查作业部位上下方是否是否存在交叉作业，若存在交叉作业设专人监护，并做好防高空落物及高空坠物措施，例如正确佩戴安全帽、使用工具袋、不上下抛掷工具等；3.1.3 使用脚手架必须经验收合格方可使用，高空作业必须正确佩戴安全带；3.1.4 作业部位附近有腐蚀性物质时，做好防护措施，如穿防护服、戴防护手套等，变送器所测量的管道内介质为有腐蚀性的物质时，必须做好防护措施，如戴防护眼镜、穿防护服、戴防护手套等措施，必要时进行系统隔离；3.1.5 使用梯子前检查梯子是否完好，角度使用正确，设专人扶梯子；3.1.6 作业前核对变送器取样管路是否还带有其它热控设备，如果有则应检查变送器是否带有联锁、保护、调节等，采取安全可靠隔离措施；3.1.7 检查一、二次门是否有异常，必须在完全隔离的情况下进行；3.1.8 变送器安装支架还上还有其它设备时，工作前需核实设备标牌及管路，确认无误后开始工作，对于不能确定的设备严禁检修；3.1.9测量介质为高温高压介质，确定运行人员关闭一次门后，管路内无压，拆设备时必须2人以上，带压排污时必须戴好相关防止人身烫伤的劳动保护用品，排污时，一人控制一次门，另一人将排污门试着打开少许，见有水流出为宜并且两人应保持良好的通讯；3.3风险分析及控制措施：5.1现场准备5.1.1办理工作票5.1.2工器具准备6、检修工序、技术关键点及质量验证工作前准备设备部件的摆放位置和防护措施、以及专用工具准备完毕。
罗斯蒙特压力变送器常见的故障和维护方法
罗斯蒙特压力变送器常见的故障和维护方法罗斯蒙特压力变送器是常用的工业仪表，用于测量和转换流体或气体中的压力信号。
虽然它们通常可靠并具有较长的寿命，但仍可能发生故障。
常见的罗斯蒙特压力变送器故障和维护方法：1、零位漂移：零位漂移是指在没有应力施加在传感器上时输出不为零的情况。
可能的原因包括机械损坏、电路问题、过热或过载等。
解决方法是重新校准或更换变送器。
2、输出不稳定：当输出信号波动不稳定时，可能是由于电源干扰、连接问题、环境条件变化或传感器老化引起的。
修复方法包括检查电源质量、检查连接线路、保持稳定的环境条件以及更换传感器。
3、漏压或泄露：如果密封或接口出现泄漏，会导致压力测量不准确或失效。
维护方法包括检查和紧固接口、更换密封件或O型圈，并确保良好的密封。
4、过载或破坏：当压力超过变送器的额定范围时，可能会导致传感器的损坏。
为了防止这种情况发生，应在设计和安装过程中正确选择合适的型号，并避免超负荷操作。
5、温度效应：环境温度的变化可能会对性能产生影响。
一些变送器具有温度补偿功能，但仍需要定期检查和校准以确保准确性。
6、维护方法：定期维护可确保其正常运行。
这包括清洁传感器表面、检查电缆连接、校验和校准等。
在维护过程中，应遵循制造商提供的指南和操作手册。
7、定期校准：准确性可能会随时间而变化，因此建议定期进行校准。
校准可通过专业的校准设备进行，或者可以与已知压力源进行比较来验证变送器的准确性。
8、环境条件：通常要求在特定的环境条件下工作。
要确保良好的工作性能，应注意避免过高或过低的温度、湿度、震动、腐蚀性介质等不利因素。
总之，为了确保罗斯蒙特压力变送器的正常工作和准确测量，维护人员应定期检查、校准和维护设备，并采取适当的措施以防止故障发生。
如果出现严重故障或无法修复的情况，可能需要更换变送器。
3051压力变送器的检修
3051压力变送器的检修压力和差压是工业生产过程中常见的过程参数之一。
在许多场合需要直接检测、控制的压力参数，如锅炉的气包压力、炉膛压力、烟道压力；化学生产中的反应斧压力、加热炉压力等。
此外，还有一些不易直接测量的参数，如液位、流量等参数往往需要通过压力或差压的检测来间接获取。
因此，压力和差压的测量在各类工业生产领域中如石油、电力、化工、冶金、航天航空、环保、轻工等占有很重要的地位。
第一节变送器基础知识变送器在自动检测和控制系统中的作用，是将各种工艺参数，如温度、压力、流量、液位、成分等物理量转换成统一的标准信号，以供显示、记录或控制之用。
分类──按被测参数差压变送器压力变送器温度变送器液位变送器流量变送器等变送器的理想输入输出特性一、变送器的构成原理模拟式变送器的构成原理数字式变送器的构成原理（1）模拟式变送器的构成原理模拟式变送器的组成：测量部分，放大器，反馈部分，零点调整和零点迁移模拟式变送器的输入输出关系当满足>>1的条件时模拟式变送器的理想输入输出特性（2）数字式变送器的构成原理：数字式变送器组成:二大部分硬件电路──以微处理器CPU为核心软件──包括系统程序和功能模块a.数字式变送器的硬件构成智能式变送器还配置有手持终端(外部数据设定器或组态器)，用于对变送器参数进行设定，如设定变送器的型号、量程调整、零点调整、输入信号选择、输出信号选择、工程单位选择和阻尼时间常数设定以及自诊断等。
b.数字式变送器的软件构成──包括系统程序和功能模块系统程序:对变送器硬件的各部分电路进行管理，并使变送器能完成最基本的功能，如模拟信号和数字信号的转换、数据通信、变送器自检等功能模块可能有：资源模块变量转换阻尼时间设定模拟输入显示转换量程自动切换运算功能非线性校正·PID 控制功能温度误差校正警报（3）罗斯蒙特3051压力变送器的工作原理3051系列差压变送器是由Fisher-Rosemount公司生产的一种高性能两线制变送器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
罗斯蒙特3051压力（（差压））变送器检修与维护
一、变送器拆卸
1.确认变送器一次门可靠关闭（温度除外）。
2.关闭并确认变送器二次门可靠关闭。
3.打开变送器排污门确认可靠泄压后关闭。
4.拧开变送器标有:“接线侧”一侧盖口”。
5.解除信号线,用绝缘胶带保护好信号线及其电缆标号。
6.拆除变送器引压管接头，并用胶带妥善保护引压管头部。
7.拆除变送器固定螺丝,将变送器从支架上取下来。
8.对变送器清扫表面灰尘,用白胶布作好设备标签贴至变送器表面。
9.变送器送至校验场所并放置2小时以上,待校验。
二、校验前检查
1.变送器外观完整,无污物,铭牌完整。
2.外观检查无变送器硅油漏泄。
3.机械部件完整无损。
三、压力变送器校验
1、密封性检查
注：首次校验应进行此项校验，后续校验合使用中检验可不进行此项校验。
1 ）平稳地升压（或疏空），使压力变送器测量室压力达到测量上限（或当地大气压力90 ％的疏空）。
2 ）关闭压力源保持密封15分钟，应无泄漏。
3 ）在最后5 分钟内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的2 ％。
4 ）差压变送器在进行密封性检查时，高低压力容室连通，并同时引入额定工作压力进行观察。
2、调整前测试
1 ．选择与变送器相适应加压装置及压力模块。
2 ．将被检变送器与加压装置、压力模块、福禄克、3051 变送器手操器相连接好。
3 ．按信号量程的25 ％递增，从0 ％到100 ％依次对变送器加压，读取每点电流指示值，作好记录。
4 ．加压至量程的100 ％后逐渐减压，在100 ％到0 ％之间按量程的2
5 ％递减，观察各点电流值，并作好记录。
5 ．重复步骤3和4一次，将误差较大一次的数据作为最终数据记录。
6 ．检查上述操作中零点和满量程无漂移。
7 ．计算基本误差及回程误差，保留小数位2 位。
8 ．基本误差及回差小于等于量程的±0.5 % （±0.08mA ) ，则此变送器精度合格。
9 ．基本误差及回差大于量程的±0.5 % （±0.08mA ) ，则此变送器精度不合格，需要调整。
10．将检查结果作好记录。
注：本测试中基本误差在允许范围内，此变送器不需进行下一步调整。
3、零点调整
1.变送器与电源连接好，而不要将压力源连接到变送器。
2.将275 型HART 通讯器正确连接到变送器。
3.打开通讯器使之正常通讯。
4.按HART 通讯器1 键，选设备设置。
5.再按2 键，选择诊断与维修。
6.再按3 键，选择校准。
7.再按3 键，传感器调整。
8.再按1 键，选择零点调整。
4、量程调整
1 ．按零点调整时的方法将电源与通讯器连接到变送器。
2 ．打开通讯器开关，使之正常通讯。
3 ．按通讯器1 键，选择设备设置。
4 ．再按2 键，选择诊断与维修。
5 ．再按 3 键，选择校准。
6 ．再按 1 键，选择重定量程。
7 ．再按 1 键，选择键盘输入。
8 ．输入实际零点及量程值，并按确认键。
9 ．量程设置完毕，取消所有连接。
5、新投用变送器校验
1.进行上述零点、量程设定。
2.进行过程变量单位设定，方法如下：
2.1.在通讯器正常通讯状态下按1 键，选设备设置。
2.2.再按3 键，选择基本设置。
2.3.再按2 键，选择单位。
2.4.选择正确单位，并确认。
6、调整后测试
1 ．选择与变送器相适应加压装置及压力模块。
2 ．将被检变送器与加压装置、压力模块、福禄克、3051 变送器手操器相连接好。
3 ．按信号量程的25 ％递增，从O ％到100 ％依次对变送器加压，读取每点电流指示值，作好记录。
4 ．加压至量程的100 ％后逐渐减压，在100 ％到0 ％之间按量程的2
5 ％递减，观察各点电流值，并作好记录。
5 ．重复步骤3 和4 一次，将误差较大一次的数据作为最终数据记录。
6 ．检查上述操作中零点和满量程无漂移。
7 ．计算基本误差及回程误差。
8 ．基本误差及回差小于等于量程的±0.5 % （±0.08mA ) ，则此变送器精度合格，可以直接使用，不必重新调整。
三、差压变送器校验
1、静压影响的校验（必要时进行此项校验）
1.下限值变化校验（后续校验和使用中检验的可只进行此项）
1-1.将密封性检查后的差压变送器高低压容室连通，从大气压力缓慢输入压力至额定工作压力，保持3min 后释放至大气压力。
1-2.分别测量大气压力和额定工作压力状态下的输出下限值，并计算下限值变化。
1-3.对于静压小于16MPa 的，其误差不能超过±0.48mA ，对于静压大于16MPa 的，其误差不能超过±0.8mA。
2.量程变化校验（首次校验的差压变送器应进行此项校验）
2-1.差压变送器与三阀组连接使用后将高低压容室连通并输入额定压力，测量输出下限值。
2-2.关闭平衡阀，将低压力容室的压力降低，使高低压力容室的压差为差压上限值，同时
测量输出上限值。
2-3.计算额定工作压力状态下的输出量程（输出上下限值之差），与大气压力状态下的输出量程比较，计算量程变化。
2-4.对于静压小于16MPa 的，其误差不能超过±0.48mA ，对于静压大于16MPa 的，其误差不能超过±0.8mA。
2-5.当差压变送器静压过程压力大于4MPa ，因试验设备的原因使输出量程变化试验有困难时，可以降低压力，但不得低于4MPa。
2、变送器检定
1.选择与变送器相适应加压装置及压力模块。
2.将被检变送器与加压装置、压力模块、福禄克、3051 变送器手操器相连接好。
（注意，施压到差压变送器正压侧）
3.按信号量程的25 ％递增，从0 ％到100 ％依次对变送器加压，读取每点电流指示值，作好记录。
4.加压至量程的100 ％后逐渐减压，在100 ％到0 ％之间按量程的25 ％递减，观察各点电流值，并作好记录。
5.重复步骤3 和4 一次，将误差较大一次的数据作为最终数据记录。
6.检查上述操作中零点和满量程无漂移。
7.计算基本误差及回程误差。
8.基本误差及回差小于等于量程的±0.5％（±0.08mA ) ，则此变送器精度合格，可以直接使用，不必重新调整。
9误差超出允许范围，需要重新调整。
重新调整按工序10 中零点调整与量程调整步骤进行。
