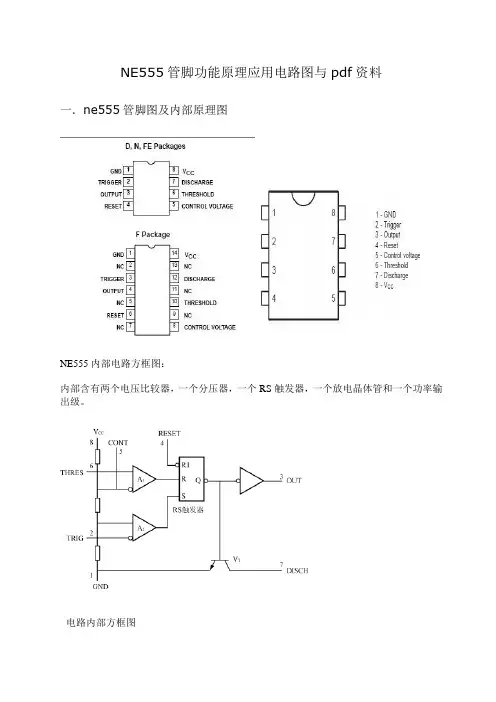

NE555管脚功能原理应用电路图与pdf资料一．ne555管脚图及内部原理图NE555内部电路方框图：内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
电路内部方框图电路引脚图参考【电子制作】二．应用电路图触摸延时灯集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VC C=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容C T充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
555电路图
NE555芯片引脚图及引脚1脚为地 2脚：低触发端3脚：输出端Vo4脚：是直接清零端。
当此端接低电平，则时基电路不工作，所以该端不用时应接高电平。
5脚：VC 为控制电压端。
当该端不用时，应将该端串入一只0.01μF 电容接地，以防引入干扰。
6脚：TH 高触发端 7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
8脚是集成电路工作电压输入端，DC 电压为5～18V ，以VCC 表示；一般用5V方案一 (555定时器 单稳态触发器)在未加入触发信号时，因u i =H ，所以u o =L 。
当加入触发信号时，u i =L ，所以u o =H ，7脚内部的放电管关断，电源经电阻R 1、R 2向电容C 2充电，u C 按指数规律上升。
当u C 上升到2V CC /3时，相当输入是高电平，555定时器的输出u o =L 。
同时7脚内部的放电管饱和导通是时，电阻很小，电容C 2经放电管迅速放电。
从加入触发信号开始，到电容上的电压充到2V CC /3为止，单稳态触发器完成了一个工作周期。
振荡周期 T≈1.1(R 1+R 2)C 2方案二(多谐波振荡器)充电回路是R1、R2和C2，此时相当输入是低电平，输出是高电平；当电/3时，即输入达到高电平时，电路的状态发生翻转，输容器充电达到2 VCC/3时，电路的状态出为低电平，电容器开始放电。
当电容器放电达到2VCC又开始翻转。
如此不断循环。
电容器之所以能够放电，是由于有放电端7脚的作用，因7脚的状态与输出端一致，7脚为低电平电容器即放电。
振荡周期T≈0.693(R1+2R2)C2。
NE555调制电路

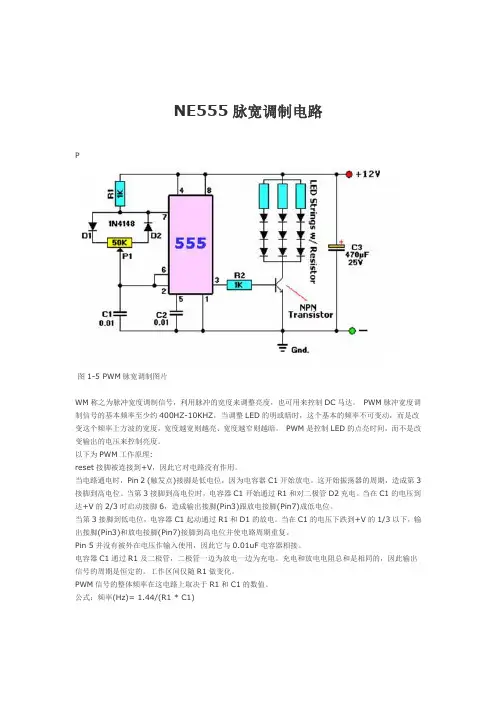

NE555脉宽调制电路
P
图1-5 PWM脉宽调制图片
WM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。
PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。
PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。
以下为PWM工作原理:
reset接脚被连接到+V，因此它对电路没有作用。
当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C1开始放电。
这开始振荡器的周期，造成第3接脚到高电位。
当第3接脚到高电位时，电容器C1开始通过R1和对二极管D2充电。
当在C1的电压到达+V的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。
当第3接脚到低电位，电容器C1起动通过R1和D1的放电。
当在C1的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。
Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。
电容器C1通过R1及二极管，二极管一边为放电一边为充电。
充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。
工作区间仅随R1做变化。
PWM信号的整体频率在这电路上取决于R1和C1的数值。
公式：频率(Hz)= 1.44/(R1 * C1)。
10.NE555报警器电路设计与制作
NE555报警器电路设计与制作工作页图1 NE555报警器的电路1、集成块NE555本集成块为8脚封装，双列直插式,合理的外接元件可产生振荡电路2、集成块NE555的引脚：1# 接地；2# 6# 7#为震荡信号产生引脚；4#为控制引脚，高电平有效；3#为输出引脚。
3、工作原理⑴R1 R2和C1串联与NE555的22# 6# 7#组成震荡电路；⑵当4#为高电平时，震荡信号从3#输出;反之当4#为低电平时，3#无输出;⑶3#输出的信号经容C1 R4送到三极管的基极，经三极管放大后由集电极送入扬声器发出报警声音；4、思考问题（1）电路中C3的作用是什么？（2）如何获得第4#的高电平信号？（3）图中三极管的工作在什么状态？作用是什么？任务二：NE555报警器中元器件的清点与检测1、套件清单与检测2、集成块NE555，管脚向下，画出管外行示意图，标出管脚名称。
3、三极管的标注面向下，管脚指向自己，画出管外行示意图，标出管脚名称。
任务三：设计PCB图依据NE555报警器工作原理图，由学生分小组讨论，设计更加科学的PCB图。
任务四：NE555报警器电路板的装配与焊接1、装配要求要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。
2、电路板的焊接要求焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净、无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。
任务五：NE555报警器的检测与调试1、检查电路无误后，接通电源，测量三极管VT1在下列情况下的C、E间的电压。
①不报警时，VT1的C、E间的电压为 (V)；②报警时，VT1的C、E间的电压为 (V)；2、接通电源，测量集成块NE555引脚电压。
①不报警时，4#电压为 (V)；4#电压为 (V)；②不报警时，4#电压为 (V)；4#电压为 (V)；3、电容C3起作用，4、NE555报警器通电时，4#导线断开不产生报警，为何？5、综合评价。
(完整版)NE555经典应用电路图
NE555应用电路图
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16红外线发射电路图17 简单闪光电路图18易触摸开关电路图19氖灯驱动电路
图20 50％对称波电路图21 触摸开关电路
图22 单稳态电路触发器
电热毯温控器
一般电热毯有高温、低温两档。
使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时
醒来会觉得温度不够。
这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。
工作原理：
电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。
室温下接通电源,因已调V2<VZ、V6Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。
当V6。
ne555原理图及例子
ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
NE555详细介绍和引脚图
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON 时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
十一款经典NE555应用电路图详解
十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。
使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。
该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。
自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。
拨动开关S3确定手动或自动模式。
如上所示的电路被绘制在自动位置，并操作如下。
双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。
S1用于打开窗帘和S2，关闭窗帘。
在上电，简要正脉冲加到Q2的通过C2的基极。
第2季将在，并激活继电器A/2。
C3和R4的网络形成用于中继一低电流保持电路。
继电器A/2是一个12V继电器与500欧姆的线圈。
它需要稍微减流动比它操作它，保持它通电。
一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。
当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。
初始充电电流足以激发通过R4继电器和电流足以使其保持通电。
