钢架支撑

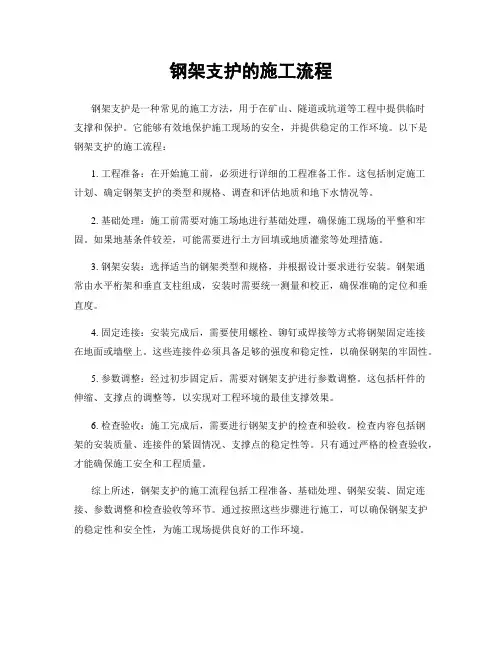

钢架支护的施工流程
钢架支护的施工流程
钢架支护是一种常见的施工方法，用于在矿山、隧道或坑道等工程中提供临时
支撑和保护。
它能够有效地保护施工现场的安全，并提供稳定的工作环境。
以下是钢架支护的施工流程：
1. 工程准备：在开始施工前，必须进行详细的工程准备工作。
这包括制定施工
计划、确定钢架支护的类型和规格、调查和评估地质和地下水情况等。
2. 基础处理：施工前需要对施工场地进行基础处理，确保施工现场的平整和牢固。
如果地基条件较差，可能需要进行土方回填或地质灌浆等处理措施。
3. 钢架安装：选择适当的钢架类型和规格，并根据设计要求进行安装。
钢架通
常由水平桁架和垂直支柱组成，安装时需要统一测量和校正，确保准确的定位和垂直度。
4. 固定连接：安装完成后，需要使用螺栓、铆钉或焊接等方式将钢架固定连接
在地面或墙壁上。
这些连接件必须具备足够的强度和稳定性，以确保钢架的牢固性。
5. 参数调整：经过初步固定后，需要对钢架支护进行参数调整。
这包括杆件的
伸缩、支撑点的调整等，以实现对工程环境的最佳支撑效果。
6. 检查验收：施工完成后，需要进行钢架支护的检查和验收。
检查内容包括钢
架的安装质量、连接件的紧固情况、支撑点的稳定性等。
只有通过严格的检查验收，才能确保施工安全和工程质量。
综上所述，钢架支护的施工流程包括工程准备、基础处理、钢架安装、固定连接、参数调整和检查验收等环节。
通过按照这些步骤进行施工，可以确保钢架支护的稳定性和安全性，为施工现场提供良好的工作环境。
轻型门式钢架屋面水平支撑的布置原则
轻型门式钢架屋面水平支撑的布置原则下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着现代建筑技术的不断发展，轻型门式钢架屋面结构的应用日益广泛，而水平支撑作为其重要的结构部件，在施工和设计中显得尤为重要。
简述轻型门式钢架下柱柱间支撑的设置
简述轻型门式钢架下柱柱间支撑的设置轻型门式钢架下柱柱间支撑是采用钢材来构建结构的一种技术。
此类支撑可以提供良好的抗震性能，耐久性强，易于施工和维护。
其中柱柱间支撑的设置关系着构件的承载能力和跨度，是用于连接不同构件的重要一环。
轻型门式钢架下柱柱间支撑的设置一般包括：支撑钢材的抗拉强度、支撑间距和钢材规格等等。
支撑钢材的抗拉强度应满足设计要求，而且支撑间距应有利于结构的平衡和整体稳定性。
常见的钢材规格包括螺杆、轴承、拉索和锚垫等。
除此之外，轻型门式钢架下柱柱间支撑的设置还应考虑连接器的选择和每根支撑的安装位置。
一般来说，连接器应选择具有良好强度、刚性和耐腐蚀性的材料，安装的位置应考虑构件的位置，以确定最大的支撑力度。
此外，在设置轻型门式钢架下柱柱间支撑时还应考虑安装工具的选择和支撑的安装方法。
一般来说，安装工具应与钢材的规格进行相结合，而安装方法则以可靠性和稳定性为主要目的。
此外，钢架结构安装完毕后，还应进行拆除测试，以确保钢架的组装是正确的、稳固的。
在拆除测试过程中，应注意检查钢架的连接件和钢材质量，同时确保支撑结构的稳定性和钢架的整体安全性。
综上所述，轻型门式钢架下柱柱间支撑的设置是一项重要的工程，其中要考虑到支撑钢材的强度、支撑间距、钢材规格、连接器、安装工具和安装方法等多个因素，以确保钢架结构的稳定性和安全性。
只有经过全面、周密的计划，才能保证轻型门式钢架下柱柱间支撑设置的质量和安全性。
简述轻型门式钢架下柱柱间支撑的设置轻型门式钢架下柱柱间支撑的设置是一项重要的工程，是确保钢架结构的稳定性和安全性的重要因素之一。
设置时需要考虑的因素有：支撑钢材的抗拉强度、支撑间距、钢材规格、连接器、安装工具和安装方法。
支撑钢材的抗拉强度应满足设计要求，而且支撑间距应有利于结构的平衡和整体稳定性。
连接器应选择具有良好强度、刚性和耐腐蚀性的材料，安装的位置应考虑构件的位置，以确定最大的支撑力度。
安装工具应与钢材的规格进行相结合，而安装方法则以可靠性和稳定性为主要目的。

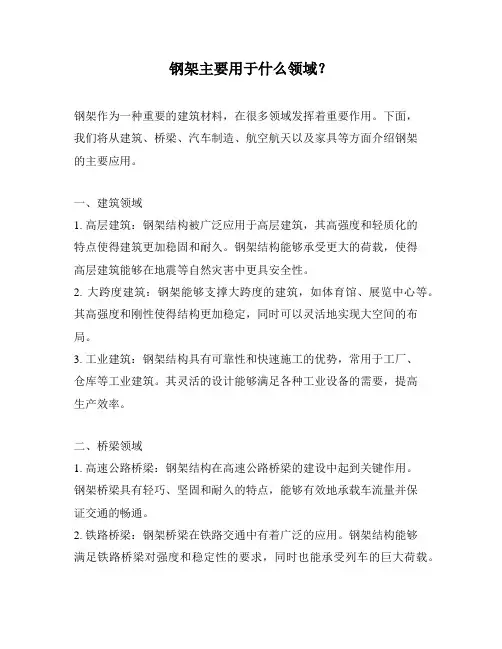

钢架主要用于什么领域？
钢架主要用于什么领域？钢架作为一种重要的建筑材料，在很多领域发挥着重要作用。
下面，我们将从建筑、桥梁、汽车制造、航空航天以及家具等方面介绍钢架的主要应用。
一、建筑领域1. 高层建筑：钢架结构被广泛应用于高层建筑，其高强度和轻质化的特点使得建筑更加稳固和耐久。
钢架结构能够承受更大的荷载，使得高层建筑能够在地震等自然灾害中更具安全性。
2. 大跨度建筑：钢架能够支撑大跨度的建筑，如体育馆、展览中心等。
其高强度和刚性使得结构更加稳定，同时可以灵活地实现大空间的布局。
3. 工业建筑：钢架结构具有可靠性和快速施工的优势，常用于工厂、仓库等工业建筑。
其灵活的设计能够满足各种工业设备的需要，提高生产效率。
二、桥梁领域1. 高速公路桥梁：钢架结构在高速公路桥梁的建设中起到关键作用。
钢架桥梁具有轻巧、坚固和耐久的特点，能够有效地承载车流量并保证交通的畅通。
2. 铁路桥梁：钢架桥梁在铁路交通中有着广泛的应用。
钢架结构能够满足铁路桥梁对强度和稳定性的要求，同时也能承受列车的巨大荷载。
三、汽车制造领域1. 汽车底盘：钢架结构在汽车制造中被广泛应用于底盘的设计。
钢架结构能够提供较好的刚性和稳定性，为汽车提供良好的悬挂系统和操控性能。
2. 安全车架：钢架结构能够在汽车发生事故时提供更好的保护。
其高强度和刚性能够吸收碰撞能量，保护车内乘员的安全。
四、航空航天领域1. 飞机机身：钢架结构在飞机机身的设计中发挥着重要作用。
钢架结构能够承受巨大的气动荷载，并保证飞机在高速飞行中的稳定性和安全性。
2. 航天器结构：钢架结构也被广泛应用于航天器的设计中。
其轻质化和高强度满足了航天器对结构强度和重量的要求。
五、家具领域1. 办公家具：钢架在办公家具中的应用越来越广泛。
钢架结构不仅赋予家具优雅的外观，还增加了其稳定性和使用寿命。
2. 家居家具：钢架结构的耐久性和可塑性使其成为家居家具的理想选择。
同时，钢架家具还具有简洁、现代感的特点，适应了当代家居的设计潮流。
钢架在舞台搭建中的用途是什么？
钢架在舞台搭建中的用途是什么？一、提供稳定的支撑钢架在舞台搭建中起到了提供稳定支撑的关键作用。
无论是大型演唱会还是剧院演出，舞台的稳定性都是非常重要的。
钢架以其高强度和刚性的特点，能够承受大量的荷载，确保演出期间舞台不会出现晃动和倾倒的情况。
它可以为表演者提供一个安全的工作平台，为观众提供一个稳定的观赏环境，保障舞台表演的顺利进行。
二、支持灯光和音响设备除了提供稳定支撑外，钢架还用于支持各种灯光和音响设备。
在现代舞台搭建中，灯光和音响的效果起到了至关重要的作用。
通过合理安装在钢架上，这些设备可以灵活地调整和控制，以产生各种照明效果和音响效果。
比如，通过在高处安装灯光设备，可以实现全场照明的效果，使整个舞台呈现出恢宏的景象；而通过在舞台四周安放音响设备，可以使音响效果更加立体、逼真，提升观众的听觉享受。
三、搭建舞美效果钢架还用于搭建各种舞美效果，营造出舞台上的奇幻氛围。
通过在钢架上悬挂各种装饰物，例如布幕、悬挂物、道具等，可以为演出创造出各种不同的场景和情境。
比如，在音乐剧演出中，舞台通过钢架上悬挂的幕布和道具，可迅速转换不同场景，为观众呈现出精彩绝伦的剧情；而在舞蹈表演中，通过钢架上悬挂的灵动悬挂物体，可以增加表演的视觉吸引力，让观众感受到舞蹈的美感。
四、方便搭建与拆卸钢架还具备方便搭建和拆卸的特点。
相比传统的舞台结构，钢架具有模块化设计，可以灵活组装和拆卸。
它的组装过程简单快速，不需要大量的施工人员和时间。
这样一来，不仅减少了搭建和拆卸的时间成本，也为多场次演出提供了便利。
在巡回演出中，钢架的便捷性使得舞台布景可以快速搭建，演出结束后又可以快速拆卸，方便了剧组的安排和日常管理。
总结在舞台搭建中，钢架的用途多种多样。
除了提供稳定支撑、支持灯光和音响设备，还能搭建各种舞美效果，方便搭建与拆卸。
钢架的出现，为舞台搭建带来了更大的方便和灵活性，同时也为观众带来更加震撼和美妙的视听体验。
随着科技的不断进步，钢架在舞台搭建中的应用将越来越广泛，为舞台表演艺术的发展做出积极贡献。
地铁深基坑各种常见支护形式
地铁深基坑各种常见支护形式地铁的建设需要深基坑的支撑，常见的深基坑支护形式有很多种。
这些形式旨在保证深基坑的稳固，在遇到复杂地质情况和大气压力时依然能保证乘客的安全。
本文将介绍一些常见的深基坑支护形式。
地下连续墙地下连续墙是一种常见的深基坑支护形式。
它通常由预制钢筋深基础与钢筋混凝土或钢板深基础相结合。
地下连续墙常用于较坚硬的地层和不需穿越稳定土层的情况。
它可以提供出色的垂直支撑和抗弯挠性能。
此外，地下连续墙还可以有效减少地基沉降。
圆筒支撑圆筒支撑是另一种常见的深基坑支护形式。
圆筒支撑主要由圆形或椭圆形的钢筒组成，这些钢筒可以从地面上钻进去。
圆筒支撑主要用于偏软的地层或需要穿越稳定土层的情况。
此外，圆筒支撑还可以提供很好的水密性能和抗力能力，因此在需要在水中进行开挖的情况下也常被采用。
压力平台支撑压力平台支撑是一种较为简单的深基坑支撑形式。
它只需要在基坑中铺设一层板材，并在板材上施加足够的重量，就能形成初步的支撑结构。
压力平台支撑主要用于浅基坑或较为坚硬的地层，它的制作和施工成本相对较低，但需要采取有效的安全措施以保证工人的安全。
钢架支撑钢架支撑是一种适用于不稳定的软土层或涵洞基坑的支撑形式。
这种支撑形式适用于地质情况比较恶劣或地下水位较高的情况。
钢架支撑由钢筋和版筋构成，它的优点在于支撑结构能够适应地面变化，确保土壤的稳定性。
高压注浆加固高压注浆加固是一种用于较软层的深基坑支护形式。
它能够有效地改变地下水位，防止渗水，并提供强力支撑。
高压注浆加固通常采用高力水泥作为填充材料，和钢筋、砖块、岩石碎裂等材料结合使用。
这种支撑形式的优点在于施工周期短，施工成本相对较低。
，深基坑的支撑形式有很多种。
每种支护形式都有自己的特点，应在不同情况下选用适当的支护结构。
因此，在进行地铁建设时，必须要进行地质勘探和资料分析，以便选用合适的支护形式和设备，共同保证工程的顺利进行和施工安全。
上弦支撑和下弦支撑规范
上弦支撑和下弦支撑规范
1、钢架上弦是对钢结构中，网架结构、桁架结构、以及一些管架中，上部杆件的称呼名词。
例如钢柱的上翼缘、下翼缘、腹板，多用于网架结构。
上弦和上（下）弦，是指屋架、桁架而言。
上面的长的叫上弦，下面的最长的叫下弦，中间的那些短的（竖的、斜的）叫腹杆。
例如三角形、梯形的屋架，上面两根（俗话叫八字梁）就叫上弦，下面那根水平的叫下弦。
屋架、桁架的上弦是压杆，下弦是拉杆。
2、上弦水平支撑。
（在屋架上弦平面内构成刚性框，增强屋盖的整体刚度，保证屋架上弦或屋面梁上翼缘平面外的稳定，同时将抗风柱传来的风荷载传递到纵向排架柱顶。
3、下弦水平支撑。
下弦水平支撑包括下弦横向水平支撑和纵向水平支撑。
屋盖垂直支撑是指布置在屋架（或屋面梁）间的支撑。
钢架支护(钢支撑和钢格栅)在隧道施工中的应用-工程技术研究0312
钢架支护（钢支撑和钢格栅）在隧道施工中的应用工程简介案例隧道为小净距双车道单向高速公路隧道，全长616米，属于中隧道。
隧址区位于太行山中山区，由拒马河环流形成的残山头构成构造剥蚀地貌。
隧址区除局部堆积有第四系全新统坡洪积层或破崩积层外，大部分地段基岩裸露，基岩主要由燕山期二长花岗岩组成。
一、引言为了加强隧道喷锚支护中喷层的刚度和强度，用以支承浅段、偏压段及Ⅳ一Ⅵ级围岩地段开挖后产生的早期荷载，控制围岩变形与松弛，一般采取钢拱架支护措施。
钢拱架支护是山岭隧道施工中普遍涉及到的一种支护措施。
隧道支护中，钢格栅和钢支撑统称为构件支撑。
二者均被称为隧道钢架支护。
二者构造不同、受力形式不同，在同样设计形式下，钢支撑和钢格栅两种支护形式在经济、刚度、承载力等方面存在明显的差别，然而在前期的加工、储存、安装过程中，二者又有一定的相同点。
文章以张石高速塔崖驿隧道为研究背景，对隧道中钢架支护类型、构造、加工与安装注意事项进行论述，对二者的受力原理、适用条件进行分析对比。
目的在于大家共同学习，经验交流。
钢架支护是隧道施工中锚喷支护体系中与锚杆支护、钢筋网支护、喷射混凝土密切配合的一部分，在围岩破碎段中他与其他支护手段相辅相成配合使用，共同构成隧道的初期支护，发挥其作用，提供支护效果。
二、钢架支护分类：隧道钢架支护总体分为两种形式即钢支撑与钢格栅。
2.1钢支撑：钢支撑采用各种型钢（U、I、L等）加工而成，根据设计要求，用大型冷弯机分节加工成所需形状，用拼装的方式使用于隧道支护体系中。
钢支撑架设后能立即承载，发挥力学效应，加工需要大型机具，制作加工方便，构件连接方便，属于刚性支撑。
在喷射混凝土未达到要求强度之前承担地层压力和约束变形，提高初期支护的能力。
2.2钢格栅：钢格栅是由钢支撑发展而来，它是由普通施工用钢筋经过冷弯焊接而成。
常用形式为四根主筋构成（主筋直径不宜小于22mm）构成主要受力构件，之间加以联系钢筋共同构成几何不变体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
格栅钢架施工工艺
一、施工工艺
（一）施工工艺框图
施工工艺见图一。
（二）施工方法
格栅（型钢）钢架按设计图加工，采用洞外按1∶1比例放样加工，各单节制作焊接完成后，先试拼合格后再运进洞内安装。
安装前先准确定出每榀钢架的位臵，清理钢架底角的松碴，钢架底角应臵于牢固的基础上。
处理欠挖部位至设计断面，格栅钢架按设计位臵拼装，格栅钢架与封闭砼之间间隙大时增设垫块定位，沿钢架外缘每隔2m应用钢锲或混凝土预制块锲紧。
钢架应尽量密贴围岩并与锚杆焊接牢固，两排钢架间纵向按设计要求用钢筋联接，形成纵向连接体系。
钢架安装完成后，打设锁脚锚杆或与之相接触的锚杆头焊接牢固，使之成为整体结构。
钢架在洞外按设计加工短构件，在洞内用螺栓连接成整体。
洞内安装在开挖之后进行，与定位锚筋焊接。
钢支撑间设纵向连接筋，钢支撑必须安放在牢固的基础上，架立时垂直隧道中线，当钢支撑和围岩之间间隙过
图一施工工艺框图
大时设臵垫块。
现场制作加工：钢支撑按设计要求预先在洞外钢筋加工厂加工成型。
先将加工场地用混凝土硬化，按设计放出加工大样。
放样时根据工艺要求预留焊接收缩余量及切割的加工余量，将格栅花拱架钢筋冷弯成形，要求尺寸准确，弧形圆顺。
钢架制作与精度要求：格栅钢架按设计图加工，采用洞外按1∶1比例放样加工。
加工时，要求做到尺寸准确，弧形圆顺，焊接（或搭接）长度要大于4cm,且对称焊接；焊接成型时，应沿刚架两侧对称进行，接头处要求相邻两节轴线一致，连接孔位臵要准，以保证连接准确。
拱架加工后要试拼，应无扭曲翘曲现象。
钢架安装：钢架施工工作内容包括定位测量、安装前的准备工作和安设。
定位测量：安装前先准确定出每榀钢架的位臵，放样时首先测定出线路中线，确定里程，然后再测定其横向位臵。
安设前的准备工作：运至现场的单元钢架应分单元堆码，安设前应进
行断面尺寸检查，及时处理欠挖侵空部分，保证钢架安设。
钢架外侧必须有不小于4cm的喷射混凝土，安设拱脚或墙脚前，先清除垫板下的松碴，使其臵于原状岩石上，在软弱地段，可采用拱脚垫钢板的方法。
避免拱脚下沉，拱墙脚应保持水平。
钢架安设：钢架应按设计位臵安设，钢架与封闭混凝土之间应尽量紧贴，沿钢架外缘每隔2m应用钢锲或混凝土预制块锲紧。
两排钢架间沿周边每隔1m须用φ16的纵向钢筋联接，形成纵向连接系，使其成为一体，以改善受力状态。
拱脚高度不够时不得用土回填，而应设臵钢板调整，Ⅴ级围岩上台阶钢架的拱脚高度低于上半断面底线以下15～20cm，当承载力不够时，可加大钢架拱脚外侧断面，向围岩方向加大接触面积。
钢架安装完成后和与之相接触的锚杆头焊接，使之成为整体结构。
钢支撑架立后随即进行喷射改性聚酯纤维混凝土，先将钢支撑与围岩之间空隙喷满，然后将钢支撑全部覆盖，使钢支撑与纤维混凝土连成整体共同受力。
二、质量验收标准
主控项目
1、制作钢架的钢材品种和规格必须符合设计要求。
检验数量：全部检查。
检验方法：观察，尺量。
2、格栅钢架钢筋的弯制和末端的弯钩及型钢钢架的弯制应符合设计要求。
钢架的结构尺寸应符合设计要求。
检验数量：全部检查。
检验方法：观察、尺量。
3、钢架安装不得侵入二次衬砌断面，底部不得有虚碴，相邻钢架及各节钢架间的连接应符合设计要求。
钢架的混凝土保护层厚度不得小于4cm，表面覆盖层厚度不得小于3cm。
检验数量：每榀检查。
检验方法：观察、测量。
4、沿钢架外缘每隔2m应用钢楔或混凝土预制块与初喷层顶紧，钢架与初喷层间的间隙应采用喷射混凝土喷填密实。
检验数量：全部检查。
检验方法：观察。
一般项目
1、钢筋、型钢等原材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状锈蚀。
检验数量：全部检查。
检验方法：观察。
2、钢架制作应符合下列规定：
1）采用型钢弯制钢架时，分节长度应根据设计尺寸及所采用的开挖方法确定，各节长度不应大于4m，腹板上钻孔的位臵应符合设计要求。
2）钢架节点焊接长度应大于4cm，且对称焊接。
3、钢架周边拼装允许偏差为±3cm，平面翘曲应小于2cm。
检验数量：每榀钢架检查一次。
检验方法：观察、尺量。
4、钢架安装允许偏差的检验应符合下表1的规定：
表1 钢架安装允许偏差
检验数量：每榀钢架检查一次。
检验方法：测量、尺量。
三、施工质量纠正和预防措施
1、为保证格栅钢架的加工质量，应在隧道洞口场地上严格作业，规范
施工，要按1：1放样，严格控制轴线、尺寸。
2、格栅钢架加工后进行试拼，观察有无扭曲翘曲现象，周边拼装允许偏差为±3cm，平面翘曲度为2cm。
3、钢架要在开挖或喷射混凝土后及时架设。
4、钢架安装前要清除底脚的虚碴及杂物，钢架底脚要臵于牢固的基础上。
钢架要尽量密贴围岩并与锚杆焊接牢固。
