LED大屏幕钢结构设计四原则
LED显示屏钢结构设计四原则

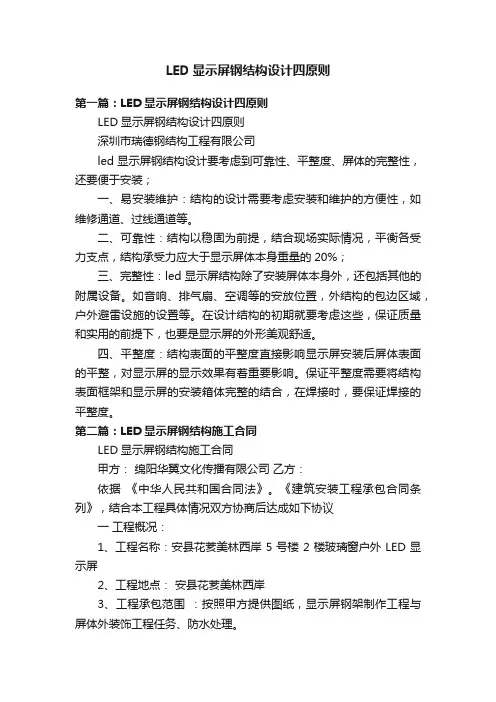

LED显示屏钢结构设计四原则第一篇：LED显示屏钢结构设计四原则LED显示屏钢结构设计四原则深圳市瑞德钢结构工程有限公司led显示屏钢结构设计要考虑到可靠性、平整度、屏体的完整性，还要便于安装；一、易安装维护：结构的设计需要考虑安装和维护的方便性，如维修通道、过线通道等。
二、可靠性：结构以稳固为前提，结合现场实际情况，平衡各受力支点，结构承受力应大于显示屏体本身重量的20%；三、完整性：led显示屏结构除了安装屏体本身外，还包括其他的附属设备。
如音响、排气扇、空调等的安放位置，外结构的包边区域，户外避雷设施的设置等。
在设计结构的初期就要考虑这些，保证质量和实用的前提下，也要是显示屏的外形美观舒适。
四、平整度：结构表面的平整度直接影响显示屏安装后屏体表面的平整，对显示屏的显示效果有着重要影响。
保证平整度需要将结构表面框架和显示屏的安装箱体完整的结合，在焊接时，要保证焊接的平整度。
第二篇：LED显示屏钢结构施工合同LED显示屏钢结构施工合同甲方：绵阳华翼文化传播有限公司乙方：依据《中华人民共和国合同法》。
《建筑安装工程承包合同条列》，结合本工程具体情况双方协商后达成如下协议一工程概况：1、工程名称：安县花荄美林西岸5号楼2楼玻璃窗户外LED显示屏2、工程地点：安县花荄美林西岸3、工程承包范围：按照甲方提供图纸，显示屏钢架制作工程与屏体外装饰工程任务、防水处理。
4、承包方式：包工包料5、工程工期：5天（2014年9月6日-9月10日）二、甲方责任：1、开工前进行图纸交接，组织图纸会审及技术交底。
2、协调处理施工现场关系即发生的具体问题。
3、提供现场用电及用电费用。
4、对乙方施工分阶段，区域内质量的监管。
5、按时拨付工程款。
三、乙方责任，1、分阶段、分区域向甲方报送施工计划及工程进度情况。
2、确保工程材料及施工质量，未按要求使用材料导致一切不良后果由乙方承担。
3、遵守施工现场各项管理及处理好现场工作关系；注意现场公共设备不得损坏，做到文明生产，接受甲方监督有问题及时更改。
钢结构设计的原则与技术要点
钢结构设计的原则与技术要点钢结构是一种重要的结构形式，广泛应用于建筑、桥梁、塔楼、炼油厂等领域。
在进行钢结构设计时，需要遵循一些原则和技术要点，以确保结构的安全性、可靠性和经济性。
本文将介绍钢结构设计的基本原则和一些重要的技术要点。
一、钢结构设计的基本原则1.安全性原则：钢结构设计首要考虑的是结构的安全性，即在承受荷载时不发生破坏。
设计师需要根据结构的用途和工况要求，合理选择材料、断面尺寸和节点形式，以确保结构在各种荷载作用下具有足够的抗力和刚度。
2.可靠性原则：钢结构设计要以可靠性为基础，即在设计寿命内不发生失效。
设计师需要充分考虑结构材料的应力强度、疲劳性能、稳定性等方面，合理确定设计参数和荷载组合，以保证结构的长期可靠性。
3.经济性原则：钢结构设计追求经济性，即在保证安全可靠的前提下，尽可能减少材料与成本。
设计师需要根据工程的具体情况，合理确定材料的使用、结构的形式，以达到最优化的设计效果。
二、钢结构设计的技术要点1.材料选择：钢结构的材料一般采用碳素钢或低合金钢，根据不同的应用场景和要求，可以选择相应的材料品种和牌号。
材料的强度、韧性、可焊性以及防腐性等性能都需要满足设计要求。
2.截面选择：钢结构设计时，合理选择截面形式和尺寸是至关重要的。
截面的选择应满足结构的强度和刚度要求，同时考虑方便制作和施工的可行性。
常见的钢结构截面有工字钢、角钢、槽钢等，设计师应根据具体情况进行选择。
3.节点设计：节点是钢结构中重要的连接部分，直接影响结构的整体性能和稳定性。
合理的节点设计能提高结构的刚度和强度，减小变形和应力集中。
设计师需要考虑节点的受力特点，选择适当的连接方式和形式，确保节点的可靠性。
4.荷载设计：在进行钢结构设计时，需要充分考虑结构承受的各种荷载，包括自重、活载、风载、地震力等。
设计师需要根据相关规范和标准，确定荷载的作用方式、大小以及荷载组合方式，以保证结构在各种工况下的安全性。
5.施工和制作要求：钢结构的施工制作对结构性能和质量均有直接影响。
户外LED广告显示屏钢结构工程施工制作标准(简介)

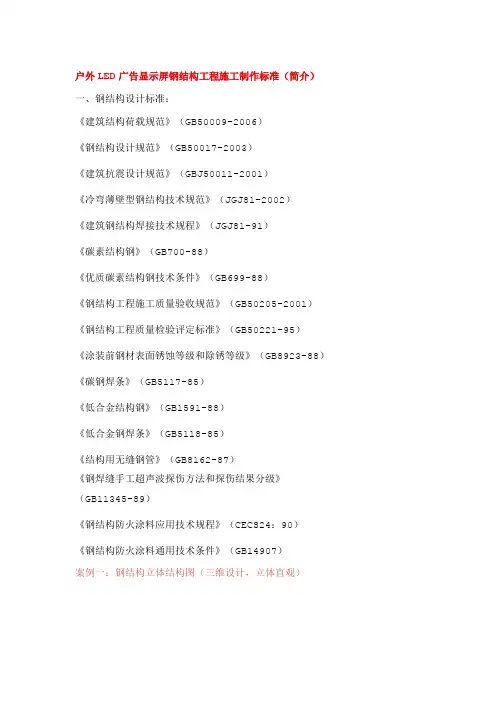

户外LED广告显示屏钢结构工程施工制作标准（简介）一、钢结构设计标准：《建筑结构荷载规范》（GB50009-2006）《钢结构设计规范》（GB50017-2003）《建筑抗震设计规范》（GBJ50011-2001）《冷弯薄壁型钢结构技术规范》（JGJ81-2002）《建筑钢结构焊接技术规程》（JGJ81-91）《碳素结构钢》（GB700-88）《优质碳素结构钢技术条件》（GB699-88）《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构工程质量检验评定标准》（GB50221-95）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）《碳钢焊条》（GB5117-85）《低合金结构钢》（GB1591-88）《低合金钢焊条》（GB5118-85）《结构用无缝钢管》（GB8162-87）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《钢结构防火涂料应用技术规程》（CECS24：90）《钢结构防火涂料通用技术条件》（GB14907）案例一：钢结构立体结构图（三维设计，立体直观）二. 自然条件及使用荷载1.基本风压：0.55KN/M2.结构荷载：（1）.钢架自重由钢结构计算程序自动导荷。
（2）.恒载：0.6KN/M（3）.活载：0.5KN/M案例二：户外双立柱LED电子显示屏钢结构三. 钢结构材料要求1.钢构件采用Q235B方（扁）通钢管,热扎槽钢。
四. 钢结构的除锈,防腐1.防腐涂料耐久年限应为15年以上。
2.钢构件的除锈,防腐做法:砂除锈Sa 2.5级;红丹底漆两道（100um），醇酸面漆（50um）。
案例三：户外单立柱LED显示屏钢结构图五. 钢结构的制作与安装要求1.所有钢构件的制作由工厂加工,钢结构的制作和安装按钢结构有关规范执行.2.钢结构的放样,号料,切割,矫正,成型,边缘加工,节点加工,制孔,组装均应满足GB50205-2001要求.3.钢构件的切割应根据各节点的几何尺寸切割成带变化剖口的与节点完全吻合的形状.剖口的尺寸应符合节点焊缝的设计要求.4.焊接采用手工电弧焊,三面围焊拐角处必须连续施焊.案例四：挂墙安装户外LED电子显示屏。
LED显示屏钢结构解决方案

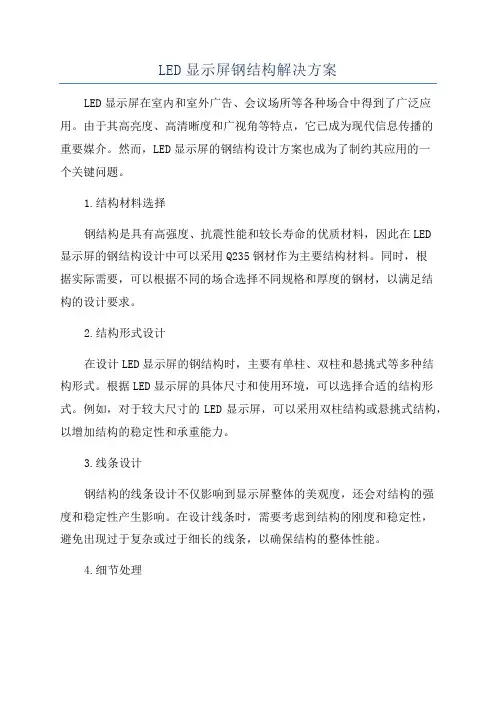

LED显示屏钢结构解决方案LED显示屏在室内和室外广告、会议场所等各种场合中得到了广泛应用。
由于其高亮度、高清晰度和广视角等特点，它已成为现代信息传播的重要媒介。
然而，LED显示屏的钢结构设计方案也成为了制约其应用的一个关键问题。
1.结构材料选择钢结构是具有高强度、抗震性能和较长寿命的优质材料，因此在LED显示屏的钢结构设计中可以采用Q235钢材作为主要结构材料。
同时，根据实际需要，可以根据不同的场合选择不同规格和厚度的钢材，以满足结构的设计要求。
2.结构形式设计在设计LED显示屏的钢结构时，主要有单柱、双柱和悬挑式等多种结构形式。
根据LED显示屏的具体尺寸和使用环境，可以选择合适的结构形式。
例如，对于较大尺寸的LED显示屏，可以采用双柱结构或悬挑式结构，以增加结构的稳定性和承重能力。
3.线条设计钢结构的线条设计不仅影响到显示屏整体的美观度，还会对结构的强度和稳定性产生影响。
在设计线条时，需要考虑到结构的刚度和稳定性，避免出现过于复杂或过于细长的线条，以确保结构的整体性能。
4.细节处理在设计LED显示屏的钢结构时，还需要考虑到细节处理，以增加结构的可靠性和安全性。
例如，可以在顶部设置防水设施，以防止雨水渗入结构内部；可以在底部设置固定设施，以增加结构的稳定性和抗震性能。
5.其他考虑因素在LED显示屏钢结构的设计中，还需要考虑到其他因素，如风压、重量和振动等。
可以通过进行结构风洞试验，以评估结构在不同风压条件下的抗风能力；可以通过进行模拟分析，以评估结构在不同负载条件下的稳定性和安全性。
综上所述，LED显示屏钢结构的设计方案需要综合考虑结构材料、结构形式、线条设计、细节处理和其他因素，以确保屏体的安全性、稳定性和可靠性。
在实际设计中，还需要根据具体的应用需求进行优化和调整，以满足用户的需求。
钢结构工程设计原则与要点解析
钢结构工程设计原则与要点解析钢结构工程设计是现代建筑领域中一项重要的技术，其在高层建筑、桥梁、厂房等领域中具有广泛的应用。
本文将从设计原则、设计要点以及相关注意事项等方面进行钢结构工程设计的详细解析。
一、设计原则1. 强度原则：钢结构工程设计的基本原则之一是强度原则。
在设计过程中，必须建立合理的受力分析模型，确保各部件和连接节点的强度能够满足承载荷载的要求。
同时，在分析荷载时需考虑常规荷载、额外荷载以及地震荷载等因素。
2. 稳定性原则：稳定性原则是钢结构设计的关键原则之一。
在设计过程中，必须确保钢结构在受到荷载作用时不会产生失稳现象，保证整个结构的稳定性。
针对复杂结构，需要进行稳定性分析并采取相应的加强措施。
3. 经济性原则：经济性原则是钢结构设计的重要原则之一。
在设计过程中，应合理选择钢材的型号和规格，以减少造价。
同时，应尽可能降低结构重量，提高整体的经济性和施工效率。
二、设计要点1. 结构形式选择：钢结构工程的设计首先需要选择适当的结构形式。
常见的结构形式包括框架结构、网壳结构、悬索结构等。
在选择时需考虑结构的受力性能、施工工艺以及经济性等因素。
2. 材料选择：钢结构工程的设计还需要选择适当的材料。
优质的钢材应具有良好的强度和韧性，能够满足设计要求。
同时，在选择材料时需考虑其可焊接性、可加工性以及耐腐蚀性等特性。
3. 连接方式：连接方式是钢结构工程设计中的关键要点之一。
合理的连接方式可以保证结构的稳定性和强度。
常见的连接方式有焊接、螺栓连接以及铆接等。
在选择连接方式时，需根据具体情况选择适合的方式。
4. 防腐措施：由于钢材容易受到腐蚀的影响，钢结构工程设计中必须考虑防腐问题。
可采取防腐涂料、防腐涂层以及防腐保温层等措施，有效延长钢结构的使用寿命。
三、注意事项1. 施工工艺：在钢结构工程设计中，要考虑合理的施工工艺，确保施工过程的简便性和安全性。
同时，需要与施工人员充分沟通，明确施工步骤和要求，确保工程质量。
钢结构的设计原则

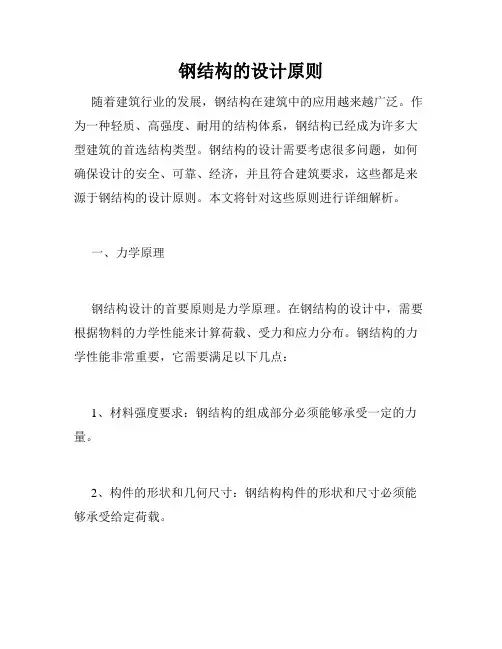

钢结构的设计原则随着建筑行业的发展，钢结构在建筑中的应用越来越广泛。
作为一种轻质、高强度、耐用的结构体系，钢结构已经成为许多大型建筑的首选结构类型。
钢结构的设计需要考虑很多问题，如何确保设计的安全、可靠、经济，并且符合建筑要求，这些都是来源于钢结构的设计原则。
本文将针对这些原则进行详细解析。
一、力学原理钢结构设计的首要原则是力学原理。
在钢结构的设计中，需要根据物料的力学性能来计算荷载、受力和应力分布。
钢结构的力学性能非常重要，它需要满足以下几点：1、材料强度要求：钢结构的组成部分必须能够承受一定的力量。
2、构件的形状和几何尺寸：钢结构构件的形状和尺寸必须能够承受给定荷载。
3、刚度和稳定性：钢结构构件的刚度和稳定性必须足够高，以保持构件的形状和几何尺寸。
二、经济性原则钢结构设计应该具有经济性。
简而言之，这意味着钢结构的设计需要尽可能减少材料、加工和施工的成本。
要做到这一点，必须确保钢结构的设计必须合理，优化设计与实际情况之间的协调，还需要使用最新的工艺和材料进行施工。
三、安全性原则钢结构设计需要保证安全性。
安全性的要素包括材料、设计、施工、设备以及环境。
正确的设计不仅要遵循有关法规和标准，还需要用来降低决策中的风险与不确定性。
安全问题必须要得到全面评估和适当的解决。
例如，建筑物的地震效应和风荷载必须在设计过程中得到考虑，以确保钢结构的耐久性和安全性。
四、功能性原则钢结构设计必须能够满足建筑物的功能和用途。
钢结构设计需要考虑建筑物的内部布局和使用方式，以使钢结构能够满足建筑物的变化和使用需求。
例如，钢结构十分适合实现大跨度和开放的空间，并可以充分利用地面面积。
五、美学原则美学原则是钢结构设计的最后一个原则。
设计师应该在考虑材料、结构和功能的基础上，使钢结构设计的形式和外观符合工程、环境和建筑的整体氛围，丰富建筑的文化内涵。
钢结构的设计应该尽量简洁、精练、美观。
综上所述，钢结构设计需要满足力学原理、经济性原则、安全性原则、功能性原则和美学原则。
LED显示屏钢结构吊装方案的基本原则及适用条件
LED显示屏钢结构吊装方案的基本原则及适用条件LED显示屏钢结构安装是一项比较复杂的综合性技术，其内容较多，范围较广。
结合一些钢结构工程，阐述钢结构吊装方案设计的基本原则和适用条件，总结了常规安装方法的可行性及相应的技术措施。
随着科学技术的不断发展，钢结构的造型及结构形式越来越复杂，这给钢结构设计和施工带来了新的挑战。
如以“鸟巢”、“水立方”为代表的奥运场馆，以及国家大剧院、央视新台址、广州电视塔、法门寺舍利塔等有影响的钢结构项目，不仅在设计上有所创新和发展，同时在钢结构安装技术方面也取得了新的成就。
许多成熟、先进的工艺方法已陆续成为工法，为钢结构行业发展起到了促进作用。
由于市场原因，钢结构安装事故及违章现象时有发生，造成了不必要的经济损失和社会影响。
为了进一步提高钢结构施工总体水平，促进行业发展，钢结构施工除加强施工现场管理外，还应在施工组织设计、方案、技术措施等方面进行研究总结;大力推广新技术、新工艺;针对工程特点，选择先进、可靠、经济的施工方案。
01LED显示屏钢结构吊装方案的基本原则政策性——以图纸为依据，以规范为准则，严格执行国家有关安全生产法规。
可靠性——坚持安全第一，确保方案实施的可行性，增加其可靠度。
无论采用哪种方法，首先要考虑该方案是否有成功的先例和配套的设备，否则必须进行方案论证。
根据结构特点进行施工验算，证明该方法在施工阶段结构的稳定性，杆件应力和变形等是否满足要求。
使用的机械设备能否满足安装要求。
施工现场条件是否满足，如土建施工环境和周围构筑物等是否制约该方案实施等。
先进性——随着科学技术的发展，结构安装领域里的新工艺、新技术、新设备层出不穷。
如大吨位的起重机问世，计算机同步控制整体提升和滑移技术等为结构安装增添了新篇章。
尤其是大型钢结构项目，在现场条件和结构形式允许时，应大力推广应用新技术、新工艺;尽量减少高空作业量，不断提高钢结构的安装效率。
结构设计的“四项基本原则”
结构设计的“四项基本原则”一、坚固耐久原则：坚固耐久原则是指建筑或工程结构必须具备足够的强度和稳定性，能够承受设计范围内的各种荷载，以确保结构在使用寿命内不发生破坏或变形。
1.强度要求：结构要具备足够的抗弯、抗剪、抗压、抗拉等强度，以保证结构在正常使用过程中不发生断裂或倒塌。
2.稳定性要求：结构要具备足够的抗侧稳定性和整体稳定性，以防止产生不稳定现象，如侧倾、倾覆等。
3.耐久性要求：结构要能够经受住各种外界环境的侵蚀和作用，如风力、水分、温度变化等，保持正常使用寿命。
二、经济高效原则：经济高效原则是指在结构设计中，要追求经济性和高效性，即在满足功能需求和安全要求的前提下，尽可能降低工程造价和能耗。
1.减少材料使用：通过优化结构布局和材料选用，以最少的材料实现最强的结构能力，降低建设成本。
2.提高工程效率：合理组织结构施工过程，缩短工期，减少人力和物力资源的浪费，提高工程效率。
3.降低维护成本：在结构设计时考虑维护保养的方便性和成本，降低后期维护的费用。
三、安全可靠原则：安全可靠原则是指结构设计必须满足安全性的要求，确保结构在正常使用和预期荷载下不发生破坏或事故。
1.安全的结构强度：结构设计要保证在设计荷载、异常荷载和地震等不利情况下，仍然能够保持足够的抗力和稳定性。
2.可靠的结构连接：结构设计要确保连接节点的可靠性，防止出现松动、脱落等情况，保证结构的整体性。
3.合理的荷载设计：结构设计要合理考虑各种设计荷载，包括使用荷载和不可预见荷载，确保结构在工作状态下具有足够的抗荷能力。
四、美观舒适原则：美观舒适原则是指结构设计要兼顾人的感受和审美需求，追求建筑外观的美观性和室内环境的舒适性。
1.建筑外观美感：结构设计要与建筑整体风格和比例协调一致，形成美观的建筑外观。
2.室内舒适性：结构设计要合理考虑室内空间的布局和分隔，以确保室内环境的舒适性，如室内采光、通风、隔音等。
3.人性化设计：结构设计要考虑人们的使用和生活需求，提供舒适的空间和合理的区域划分。
