钢结构设计总说明
钢结构设计总说明
一、 概述：
本图为西安市江村沟垃圾填埋场四期（改扩建）工程综合楼钢结构施工图。
建设地点：陕西省西安市
本设计采用钢框架结构体系。
建筑结构安全等级：二级。
结构设计使用年限：主体结构50年；建筑抗震设计类别：丙类。
未经技术鉴定或设计许可，不得改变结构的用途和使用环境。
二、 设计依据：
1、 图纸上所有尺寸，除另有注明外，标高以米做单位，尺寸以毫米为单位。
2、 本设计遵照国家现行规范进行设计。
ａ.建筑结构荷载规范 GB50009-2012
ｂ.钢结构设计规范 GB50017-2003
ｃ.冷弯薄銐型钢结构技术规范 GB50018-2002
ｄ.钢结构高强度螺栓连接的设计施工及验收规程 JGJ82-91
ｅ.门式钢架轻型房屋钢结构技术规程 CECS 102:2002(2012版)
ｆ.建筑抗震设计设计规范 GB50011-2010
ｇ.建筑钢结构焊接规程 JGJ81-2002
ｈ.砌体结构设计规范 GB50003-2011
ｉ.建筑地基基础设计规范 GB50007-2011
ｊ.钢结构工程施工质量验收规范 GB50205-2001
ｋ.湿陷性黄土地区建筑规范 GB50025-2004
3、 本工程设计采用的荷载标准值：
屋面恒荷载： 1.00 KN/M2
积灰荷载： 0.00 KN/M2
雪压： 0.25 KN/M2
基本风压： 0.35 KN/M2
抗震设防烈度： 8º 设防；设计基本地震加速度0.20ｇ
设计地震分组： 第一组
场地土： Ⅲ类
未经设计同意，不得擅自增加改变荷载。
三、 材质条件
1、 结构使用的钢料应符合国标GB700-88《碳素结构钢》中规定的Q235B钢。
2、 所有主结构钢材均采用普通Q235碳素结构钢。
3、 钢结构的钢材应符合下列规定：
⑴ 钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85。
⑵ 钢材应有明显的屈服台阶，且伸长率不得小于20%。
⑶ 钢材应有良好的焊接性和合格的冲击韧性。
4、 所有高强螺栓除另有注明外，均采用10.9s摩擦高强螺栓，接触面采用喷砂处
理；其材料性能应符合GB3632-83《钢结构用扭剪型高强度螺栓、螺母、垫圈技
术条件》中的规定。
5、 所有安装定位螺栓均采用C级4.6s普通螺栓，其材料性能应符合国家标准
GB5780-86中的规定；螺栓孔为二类孔。
6、 所有焊接材料及焊接品质，除另有注明外，均须符合GB/T5117《碳钢焊条》及
GB/T5118《低合金钢焊条》规定，选择的焊条型号应与主体金属强度相适应；
焊缝常用尺寸样右侧标准图（如详图中有注明者，以详图为主）。
四、 制作安装
1、 焊接材料选择：
手焊接 自动或半自动焊焊丝及焊剂
Q345 E50系列焊条 可采用H08MnA型焊丝配合高锰型焊剂
Q235 E43系列焊条
Q235与Q345之间 E43系列焊条
2、 钢结构制作时，应按照《钢结构工程施工质量验收规范》（GB50205-2001）进行
施工。
3、 图面之尺寸若与比例尺有冲突，则与标示之尺寸为主。
4、 焊接工作以及构建拼装的点焊工作应由取得考试合格证明书的焊工来担任。
5、 若须材料代用，必须由设计部门批准。
6、 在安装钢柱、钢梁前，应检查预埋螺栓间的距离尺寸及螺纹是否有损伤（施工
时注意保护）。
7、 所有地脚螺栓均采用二个螺母，地脚螺栓埋设必须精确，误差不得大于5mm。
8、 所有上部构件的吊装必须在下部结构就位校正系牢支撑构建以后才能进行。
9、 结构吊装时应采取适当的措施，以防过大的弯扭变形。
10、结构吊装就位后，应及时系牢支撑及其他联系构件，保证结构的稳定性。
11、钢结构的施工与验收应符合《钢结构工程施工质量验收规范》（GB50205-2001）
五、焊接质量及检验
1、焊接时应严格按照设计要求予以施焊，焊接时应选择合理的焊接顺序，以减少钢
结构中产生的焊接盈利变形，钢梁、钢柱拼接对接焊缝以及图中明确要求的主要
节点全熔透焊缝检验等级为二级，其它焊缝除图中已注明外，焊缝检验等级为三
级，焊缝高度详见右图所示；翼缘与腹板在横向允许拼接，但在统一零件上的拼
接不能超过两处，且接装板长度不小于600mm，翼缘的拼接缝与腹板的拼接缝的
距离需大于200mm；端板及肋板等其它零件不允许拼接。
2、焊接口缝坡口的基本形式与尺寸应根据板厚和施工条件按现行《气焊、手工电弧
焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88）和《埋弧焊焊缝坡口
的基本形式与尺寸》（GB986-88）的要求选用；凡图中注明为坡口焊缝者均为等
强度焊接，一律按二级质量等级控制，其余按三级质量控制；所有对焊缝要求全
焊透，并用超声波探伤检查。
3、焊接要求：
（1）施焊时，应选择合理的焊接顺序、减少钢结构中产生的焊接应力和焊接变
形。同时，还可采取预热、锤击和整形回火等方法达到同样目的。
（2）角焊缝的焊脚尺寸hf（mm）不宜大于较薄焊件厚度的1.2倍。
（3）对接焊缝质量等级为二级，贴角焊缝为三级。
（4）梁柱翼缘采用对接坡口焊时，必须采用引弧板，宽度为梁翼缘宽+50mm。
（5）焊接大样编号参见图集01SG519的第54～56页。
六、高强度螺栓的施工要求
1、为使构件紧密结合，高强度螺栓结合面上严禁有电焊、毛刺等不洁物。
2、高强度螺栓孔应采用钻模成孔。
3、高强度螺栓结合面采用喷砂后生赤锈方式处理，高强度螺栓终拧前严禁雨淋。
4、高强度螺栓施工拧紧须采用扭剪扳手，高强度螺栓的施工终拧扭矩必须符合施工
规范要求。
5、高强度螺栓连接摩擦面抗滑移系数应达到0.50以上。
七、钢结构油漆
1、主钢构（梁、柱）构件表面应喷砂（或抛丸）除锈达到Sa2.5级以上。
2、所有钢构件出厂前均需防锈底漆两度，高强度螺栓结合面上不得有油漆；安装后
及时涂刷防锈底漆二度。
3、二道防锈底漆漆膜厚度不得低于125um；其余涂装根据建筑要求按涂装规程施工，
面漆由业主定。
4、钢柱柱脚用C15素混凝土包裹，混凝土高度为高出地面150mm，保护层厚度不小
于50mm。
5、钢结构部分耐火极限应满足建筑设计，钢结构部分采用涂刷防火涂料。
八、其它
1、未经设计人员同意，不得进行材料代用；主体结构安装就位后，不得沿构件横断
面进行施焊，以免引起构件失稳。
2、土建施工单位与钢结构制作安装单位应密切配合。
3、±0.000以下钢柱包脚按本图所示施工。
4、砌体墙与钢柱的拉结按本图详图施工。
5、基础设计相关说明见相应图纸中的说明。
6、所有外露铁件，均涂红丹两度，色漆两度。
7、钢筋混凝土结构施工中必须配合结施、水施、电施、暖施、动施等有关图纸进行
施工。如配合建筑图中的楼梯栏杆、钢梯、门窗、玻璃幕墙等设置预埋件或预留
孔洞，柱与墙身的拉结钢筋等。电施的预埋管线，防雷接地装置。水暖，暖施图
中的预埋管线及预留洞。
8、在使用期间，对建筑物和管道应经常进行维护和检修，并应确保所有防水措施发
挥有效作用，防止建筑物和管道的地基浸水湿馅。
9、未尽事宜按国家现行有关规范进行施工及验收；未经技术鉴定或设计许可，不得
改变结构的用途和使用环境。该套图纸未经施工图审查，不得用于施工。
本图仅为设计图，另由有资质的钢结构厂家按照实际情况现场放样画钢结构加工
图。
门式刚架厂房结构l图（含设计说明）

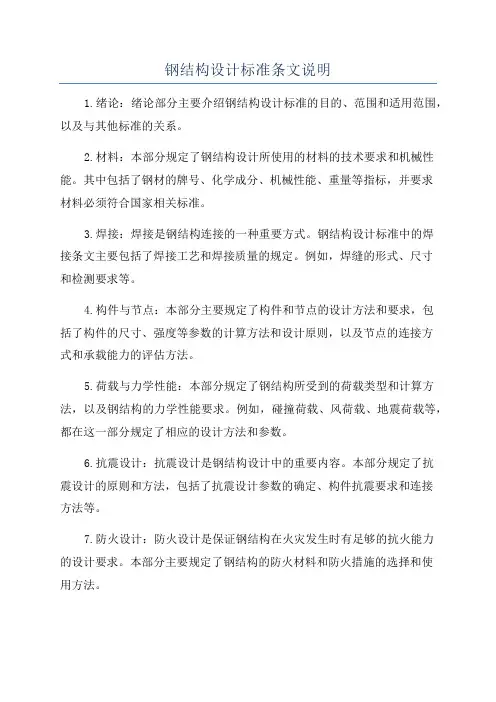

钢结构设计标准条文说明
钢结构设计标准条文说明1.绪论：绪论部分主要介绍钢结构设计标准的目的、范围和适用范围，以及与其他标准的关系。
2.材料：本部分规定了钢结构设计所使用的材料的技术要求和机械性能。
其中包括了钢材的牌号、化学成分、机械性能、重量等指标，并要求材料必须符合国家相关标准。
3.焊接：焊接是钢结构连接的一种重要方式。
钢结构设计标准中的焊接条文主要包括了焊接工艺和焊接质量的规定。
例如，焊缝的形式、尺寸和检测要求等。
4.构件与节点：本部分主要规定了构件和节点的设计方法和要求，包括了构件的尺寸、强度等参数的计算方法和设计原则，以及节点的连接方式和承载能力的评估方法。
5.荷载与力学性能：本部分规定了钢结构所受到的荷载类型和计算方法，以及钢结构的力学性能要求。
例如，碰撞荷载、风荷载、地震荷载等，都在这一部分规定了相应的设计方法和参数。
6.抗震设计：抗震设计是钢结构设计中的重要内容。
本部分规定了抗震设计的原则和方法，包括了抗震设计参数的确定、构件抗震要求和连接方法等。
7.防火设计：防火设计是保证钢结构在火灾发生时有足够的抗火能力的设计要求。
本部分主要规定了钢结构的防火材料和防火措施的选择和使用方法。
8.桥梁设计：桥梁设计是钢结构设计中的一个特殊领域。
本部分规定了桥梁设计的一些特殊要求，例如桥梁的跨度、设计荷载、桥台和桥墩的设计等。
9.设计计算：设计计算是钢结构设计的核心内容。
本部分规定了钢结构设计计算的方法和原则，包括了构件和节点的计算公式、验算方法和计算条件等。
10.施工质量控制：施工质量是保证钢结构设计实施质量的关键因素。
本部分规定了施工质量控制的要求和方法，包括了施工材料的质量要求、焊接接头的质量检测、构件安装和测量的规范等。
以上是钢结构设计标准中一些重要条文的说明。
这些条文为钢结构的设计、施工和使用提供了技术规范和指导，对保障钢结构的安全和可靠性起着重要作用。
钢结构设计人员和施工人员应当熟悉并遵守这些标准，以确保工程质量和安全性。

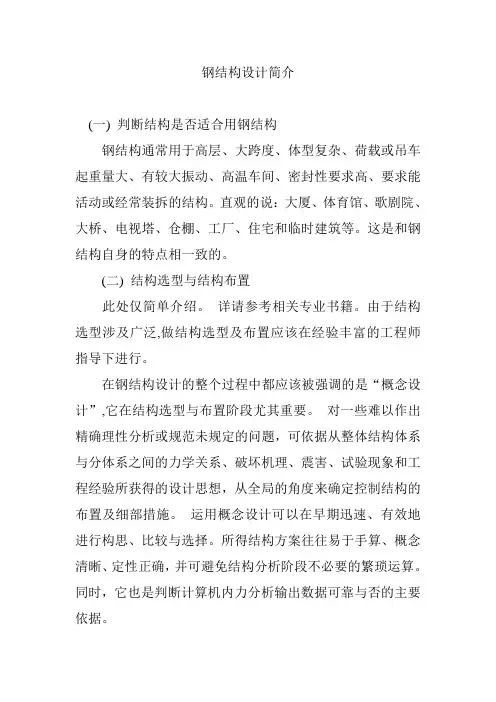

钢结构设计简介
钢结构设计简介(一) 判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
(二) 结构选型与结构布置此处仅简单介绍。
详请参考相关专业书籍。
由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指导下进行。
在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构选型与布置阶段尤其重要。
对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时，它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法，以及结构总体系和个分体系间的相互力学关系和简化近似设计方法。
[20]钢结构通常有框架、平面(木行)架、网架（壳）、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。
结构选型时，应考虑它们不同的特点。
在轻钢工业厂房中，当有较大悬挂荷载或移动荷载，就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。

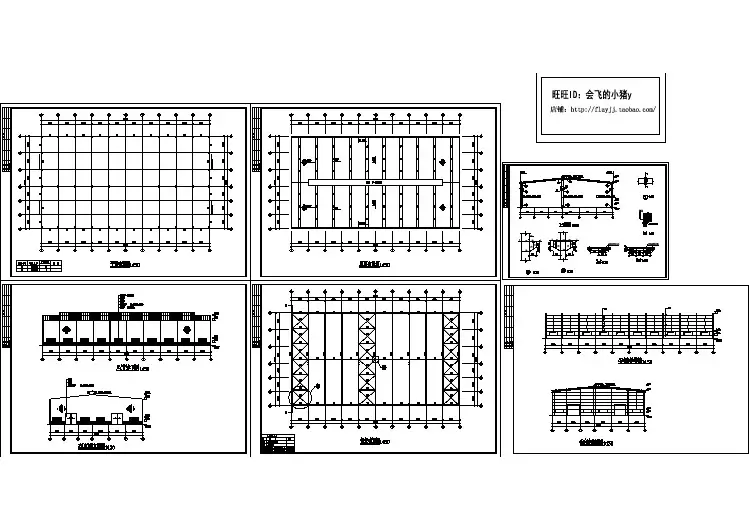

24m跨钢结构厂房全套结构施工cad图（含设计说明）
钢结构课程设计说明书
课程设计说明书课程名称:水工钢结构课程设计课程代码: 106009699 题目:露顶式闸门（大）学生姓名:学号:年级/专业/班:学院(直属系) :能源与动力工程学院指导教师:徐良芳目录1设计资料........................................................................................................................................................ - 3 -2闸门结构的形式及布置 ................................................................................................................................ - 3 -2.1闸门尺寸的确定 .................................................................................................. - 3 -2.2主梁的形式 .......................................................................................................... - 4 -2.3主梁的布置 .......................................................................................................... - 4 -2.4梁格的布置和形式 .............................................................................................. - 4 -2.5连接系的布置和形式 .......................................................................................... - 4 -2.6边梁与行走支承 .................................................................................................. - 5 -3面板设计........................................................................................................................................................ - 5 -3.1估算面板厚度 ...................................................................................................... - 5 -3.2面板与梁格的连接计算 ...................................................................................... - 6 -4水平次梁，顶梁和底梁的设计 .................................................................................................................... - 6 -4.1荷载与内力计算 .................................................................................................. - 6 -4.2截面选择 .............................................................................................................. - 8 -4.3水平次梁的强度验算 .......................................................................................... - 9 -4.4水平次梁的挠度验算 .......................................................................................... - 9 -4.5顶梁和底梁 ........................................................................................................ - 10 -5主梁设计...................................................................................................................................................... - 10 -5.1设计资料 ............................................................................................................ - 10 -5.2主梁设计 ............................................................................................................ - 10 -6横隔板设计.................................................................................................................................................. - 14 -6.1荷载和内力计算 ................................................................................................ - 14 -6.2横隔板截面选择和强度计算 ............................................................................ - 14 -7纵向连接设计.............................................................................................................................................. - 15 -7.1荷载和内力的计算 ............................................................................................ - 15 -7.2斜杆截面计算 .................................................................................................... - 16 -8边梁设计...................................................................................................................................................... - 16 -8.1荷载和内力的计算 ............................................................................................ - 16 -8.2边梁的强度验算 ................................................................................................ - 17 -9行走支承设计.............................................................................................................................................. - 18 -10滚轮轨道的设计 ........................................................................................................................................ - 18 -10.1确定轨道底板厚度 .......................................................................................... - 18 -10.2确定轨道底板的厚度 ...................................................................................... - 19 -10.3轨道底板混凝体承压应力： .......................................................................... - 19 -10.4轨道局部承压应力： ...................................................................................... - 19 -11闸门启闭力和吊座计算 ............................................................................................................................ - 20 -11.1启门力计算 ...................................................................................................... - 20 -11.2闭门力计算 ...................................................................................................... - 20 -11.3吊轴和吊耳板 .................................................................................................. - 20 -1设计资料闸门形式：单孔露顶式平面钢闸门孔口净宽：12.00mm上游水位：9.80m 下游水位：0m启闭方式：液压式启闭机结构材料：平炉热轧碳素钢Q235 焊条：E43止水橡皮：侧止水用P型橡皮，底止水用条形橡皮。

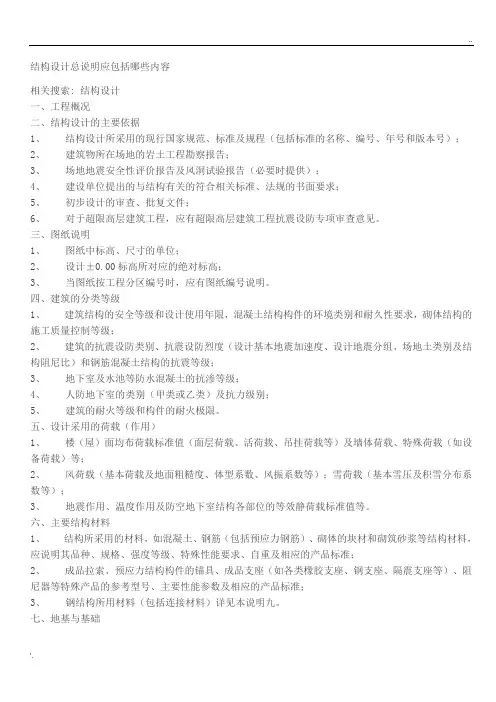

结构设计总说明应包括哪些内容
