全自动纸管打捆机PLC控制系统设计
基于PLC的卷纸包装机成品运输系统二的研究与设计
---文档均为word文档，下载后可直接编辑使用亦可打印--- 摘要：PLC是一款新型可编程序控制器，随着包装产业的发展，传统以继电器为控制系统的包装，已经不能适应市场的需求了，为了实现全自动化卷纸包装，为人们带来便利。
本文主要对卷纸包装机的结构进行设计，并对卷纸包装机皮带、电机、挡板、滚筒和支撑架的三维模型进行展示说明，对数据进行了校核和计算。
也设计了皮带的张紧调节和宽度调节装置。
本文利用了PLC和PID的控制能力，研究并设计了卷纸包装机皮带5的控制系统，实现卷纸包装流程的高效化和自动化。
通过对各部分的组成以及功能的详细介绍，还有其运作流程的分析，进一步的了解PLC对包装过程的控制特点[1]。
关键字：卷纸包装机；PLC控制；PID控制；结构设计绪论我们国家正处于快速，多元的发展状态下，信息化、智能化、高效化，是这个时代的代表词。
在过去几十年里，随着国民生活水平提高，对物资的需求也进一步增加，不仅物资的数量庞大，而且种类也越来越繁多。
物资的大量流通，也就让包装行业得到了快速，蓬勃的发展，包装就是其中得到广泛使用和发展的一个分支，现如今的包装可以说是覆盖了我们生活的方方面面。
传统包装控制系统，早已达不到现如今的生活生产的使用需求，为了能够满足供需双方的期望，迎合市场经济的发展方向，基于PLC的包装控制系统也就应运而生，使用PLC作为包装流程的核心控制处理器，会让包装流水线发生翻天覆地的变化，加快包装产业的发展速度，这种控制系统比起传统的控制系统要更加稳定，高效以及实用[2]。
PLC是一种新型的可编程控制器的简称，PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置[3]。
可编程序控制器从发明到现如今得到了快速的发展，因为其有着非常良好的性能以及市场的需求，有许多的公司对其进行开发和研究，到现在不仅PLC的功能越来越强大，而且规格也变多了，使用范围也越来越广了。
这次我们的控制器选用的就是西门子公司的规格为S7-200的PLC，这是一款性相当的可编程序控制器，因其有着高性能、体积小、运行速度快、性价比高、编程容易、易于掌握等的优势，这款PLC已经在很多领域得到了应用，比如工厂的各种电气设备，机械设备等，在其中起到自动检测，监测，纠错的作用。
基于PLC打包机控制系统的设计

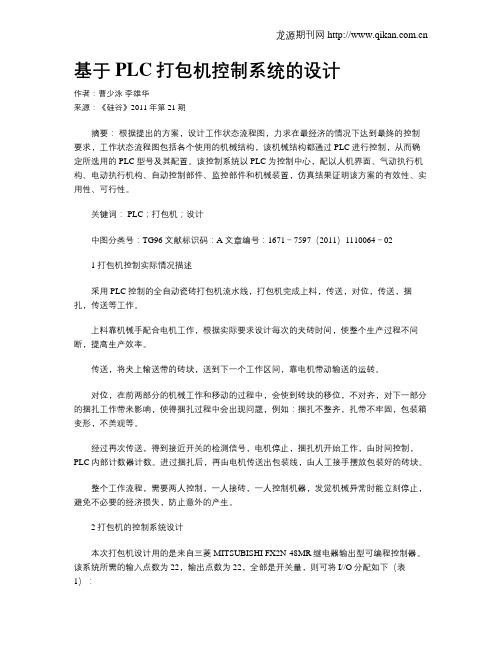

基于PLC打包机控制系统的设计作者：曹少泳李雄华来源：《硅谷》2011年第21期摘要：根据提出的方案，设计工作状态流程图，力求在最经济的情况下达到最终的控制要求，工作状态流程图包括各个使用的机械结构，该机械结构都通过PLC进行控制，从而确定所选用的PLC型号及其配置。
该控制系统以PLC为控制中心，配以人机界面、气动执行机构、电动执行机构、自动控制部件、监控部件和机械装置，仿真结果证明该方案的有效性、实用性、可行性。
关键词： PLC；打包机；设计中图分类号：TG96 文献标识码：A 文章编号：1671－7597（2011）1110064－021 打包机控制实际情况描述采用PLC控制的全自动瓷砖打包机流水线，打包机完成上料，传送，对位，传送，捆扎，传送等工作。
上料靠机械手配合电机工作，根据实际要求设计每次的夹砖时间，使整个生产过程不间断，提高生产效率。
传送，将夹上输送带的砖块，送到下一个工作区间，靠电机带动输送的运转。
对位，在前两部分的机械工作和移动的过程中，会使到砖块的移位，不对齐，对下一部分的捆扎工作带来影响，使得捆扎过程中会出现问题，例如：捆扎不整齐，扎带不牢固，包装箱变形，不美观等。
经过再次传送，得到接近开关的检测信号，电机停止，捆扎机开始工作，由时间控制，PLC内部计数器计数。
进过捆扎后，再由电机传送出包装线，由人工接手摆放包装好的砖块。
整个工作流程，需要两人控制，一人接砖，一人控制机器，发觉机械异常时能立刻停止，避免不必要的经济损失，防止意外的产生。
2 打包机的控制系统设计本次打包机设计用的是来自三菱MITSUBISHI FX2N-48MR继电器输出型可编程控制器。
该系统所需的输入点数为22，输出点数为22，全部是开关量，则可将I//O分配如下（表1）：表1PLC输入输出点控制表3 程序梯形图根据对交通信号灯的控制要求及PLC控制系统的I/O分配的定义，可对PLC进行控制程序的设计，梯形图略。
打包机控制系统的PLC控制
2．行程开关定位不准—-生产线经过多次改造提速后产量有了很大的提高，
由于动作频繁，行程开关很容易损坏，造成定位不准或不能定位
3．改变工作方式难—-当产品的规格及包装要求有变动时，需要改动的各 电器间的接线繁杂，工作量大。
4．维修效率低—-由于继电器控制系统线路繁杂，联锁较多，且没有自检 功能，发生故障时，检修耗时较多。
2.对于转盘定位、供膜检测、割膜检测、供膜装置的上下行程控制部份， 选用封闭性良好、耐油耐水、带指示灯、无触点电感型的接近开关，其型号为E2E—X18ME，感应范围18MM。
3.对于转盘上货物位置检测及货物越位报警部份，选用扩散反射型、封闭
性良好、耐油耐水、带指示灯的光电开关，其型号为E3S-CD12，检测范围2M。
4.维修效率高——选用PLC及带指示灯的继电器、电磁阀。设备检修时通过观察各器件的指示灯，就可判定故障的大致范围。
（四）主要器件选择
1.由于PLC控制有着继电器顺序控制无法比拟的优点，而三菱FX系列在可编程序控制器中具有领先地位，且在国内市场占有率很高，所以我们决定选用 三菱FX2N-64MR型PLC为控制核心，对整个电气系统作控制。
（二）故障原因与分析 我们进入现场观察设备的实际工作状况，并询问了调机和操作人员。通过 调查我们发现以下几点因素影响设备控制系统的正常工作：
1．工作环境差，粉尘过多，容易污染继电器、接触器的触点和衔铁，造成 接触不良。生产现场粉尘的来源如下：
1叉车搬运货物时排出的尾气中烟尘。
2木托架与滚筒磨擦产生的粉末。
打包机控制系统的PLC控制
前言
打包机是现代化生产厂常用设备之一,它是产品出产最后一道工序，其 质量的好坏、效率的高低,直接影响整个生产线的产量及人力成本。为此,对有 问题的打包机进行升级或改造是提高产品生产效率，降低成本的有效途径之一。
基于PLC废纸打包机控制系统本科生毕业设计
1.2.1废纸打包机发展现状
液压传动系统是废纸打包机采用最广泛的系统，液压传动的优点是液压执行元件很标准化、系统化和通用化,便于系统的设计、制造和推广使用。废纸打包机的液压传动系统可以实现无级调速,调速范围大。但相对于计算机等新技术，它又是一门较老的技术。随着科学技术的不断发展，各行各业对传动技术有了不断的需求。特别是在第二次世界大战期间，由于军事上迫切地需要反应快、质量轻、功率大的各种武器装备，而废纸打包机的液压传动技术适应了这一要求，所以使废纸打包机的液压传动技术获得了发展，在２０世纪５０年代，废纸打包机的液压传动技术迅速地转向其他各个部门，并得到了广泛的应用。目前，液压传动系统在废纸打包机行业取得明显的进步，它应用的领域逐渐广阔，成为废纸打包机不能缺少的液压传动方式。提高废纸打包机工业自动化趋势，降低成本，研究的领域超过当今任何一门行业。
作 者 签 名：日 期：
指导教师签名：日 期：
使用授权说明
本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
一、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、是否完成指定的论文（设计）任务（包括装订及附件）？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
全自动钢管打捆机控制系统的设计
第２ ３巷 第 ３期 （ 第 １２期） 总 ０
机 械 管 理 开 发
ＭＥＣ ＨＡＮＩ ＡＬ Ｃ ＭＡＮＡＧＥＭＥＮＴ ＡＮＤ ＤＥＶＥ ０Ｐ Ｌ ＭＥＮＴ
２０ ０ ８年 ６月 Ｊ ｎ．０ ８ ｕ ２ ０
Ｖ １ ３ Ｎ ． Ｓ ｏ１２ ｏ． ｏ ＵＭ Ｎ ．０ ） ２ ３（
以及过 程控 制 ， 实现钢 管 打捆 过程 的 自动 化 。
３ Ｐ Ｃ控 制 程序 的设计 Ｌ
３ １ Ｐ Ｃ 控 制 Hale Waihona Puke 序 的 模 块 化 设 计 ． Ｌ
机 电气 一体 化 、 技含 量 高 的设 备 ［ 由于 打捆 机设 计 科 ¨ 。
与 制造 难 度较 大 ， 国管材 自动化 打捆 设 备 一 直依 赖 我 国外进 口，无法 满 足我 国钢 管 工业 现 代化 生 产 和 国际 市 场钢 管包 装运 输安 全 的要求 。为 了满足 国 内钢铁 企
太网、 双控制 器 、 电源 、 ０模 块 的冗余 方案 。 Ｉ ／
２ Ｐ Ｃ控 制 系统 的硬 件组成 Ｌ
全 自动钢 管 打捆 机 采 用 ＳＥ Ｎ ７ ３ ０ 列 可 Ｉ ＭＥ ＳＳ — ０ 系 编 程 控 制 器 （ Ｌ ） 为 打捆 机 系统 的控 制 单 元 ， （ Ｃ作 Ｐ 实现 打 捆过 程 的顺 序与逻 辑控 制 。可 编程控 制器 部分 包括 ＰＣ Ｌ 电源模 块 、 Ｐ 模 块 以及 输入 输 出模 块 。完成 打 捆 ＣＵ 机 系统 开关 量及 传感 器信 号 的输入 ，控 制信 号 的输 出
［ ｙｗｏｄ ］ Ｓｅｌｕ ｅＢ ｎ ｉｇｍ ｃ ｉｅＰ Ｃ Ｃ ｎ ｏ ｓｓ ｍ Ｋｅ ｒ ｓ ｔｅ ｔｂ ；ｕ ｄ ａｈｎ ；Ｌ ； ｏ ｔ ｌ ｙｔ ｎ ｒ ｅ
基于PLC的蔬菜捆扎机自动控制系统的设计
基于PLC的蔬菜捆扎机自动控制系统的设计作者：张钦冯金冰殷红梅来源：《机电信息》2020年第27期摘要：设计了一种以FX3U-48MT PLC为控制核心的蔬菜捆扎装置，介绍了捆扎机总体方案设计、硬件PLC电路设计等。
阐述了捆扎机的手动、自动等控制方式，给出了PLC控制电路、硬件连接电路、触摸屏界面显示电路设计。
该捆扎机主要解决了现有人工蔬菜捆扎方式易疲劳、效率低下、包装不统一的问题。
另外，触摸屏对工作有实时监控的效果，人机界面良好。
样机实验结果表明，捆扎机运行效果良好。
关键词：PLC;捆扎;控制系统;触摸屏0 ; ;引言我国是农业大国，但农业生产自动化、智能化程度不高，与西方发达国家有一定差距。
为全面建成小康社会，在全面脱贫攻坚的大背景下，伴随着我国人口的老龄化趋势，大力发展农业现代化技术具有很强的现实意义。
大规模种植是农民发家致富的普遍手段。
蔬菜作为一种经济作物，是农民创收的有效途径。
大规模蔬菜种植，蔬菜的捆扎和包装是进行运输和销售的重要环节。
自动捆扎蔬菜可以有效提高蔬菜捆扎的效率和质量，降低劳动力成本。
本文首先分析了蔬菜捆扎的动作组成，然后以PLC作为核心控制部件，设计了一套蔬菜捆扎控制系统，并在实践中加以应用。
1 ; ;系统组成蔬菜全自动捆扎设备是自动包装机械的一种，其结构主要由上料机构、传输机构、成形与捆扎机构三大部分组成，能够实现从散装蔬菜到成形捆扎整个流程，捆扎速度快。
其传输机构的组成如图1所示，成形系统的组成如图2所示。
电气控制系统采用220 V交流电源和空气压缩泵提供压缩空气作为系统能源。
操作人员通过触摸屏操作，蔬菜经过上料机构、传输机构、成形与捆扎机构实现自动捆扎。
各种机构的动作通过PLC来控制。
2 ; ;PLC控制系统设计2.1 ; ;动作流程根据客户要求，本系统可完成自动动作和单步手动动作。
具体动作流程如下：手动方式下：（1）储物槽开闭;（2）输送槽移动;（3）成形孔的开启、闭合;（4）包装切断与停止。
基于PLC的高速全自动包装机控制系统的设计
摘要可编程控制器(PLC)作为控制系统的核心装置，功能强大、性能稳定可靠。
在现代工业自动化生产中得到了广泛的应用。
取得了理想的控制效果。
本论文以长春佳鸣机械制造有限公司与我们合作开发的高速全自动卷纸包装机控制系统为背景，理论与实践相结合，详细阐述了集PLC技术，变频器技术，光电感应技术，通信技术于一体的先进控制技术在该包装机控制系统中的应用。
论文主要内容如下:1.概述了可编程控制器PLC的现状及其在包装机械上应用的可能性和前景。
2.通过对卷纸包装机生产工艺流程的了解，统计其输入输出1/O点，然后进行PLC选型，硬件组态的设计。
3.详细分析了包装纸放卷过程中的受力(尤其是张力)情况，并建立了数学模型，利用自适应控制原理实现了送料过程中的张力控制。
4.在卷纸包装机中，卷纸和包装纸要求能同时到达工位1，这就产生了送料过程中的同步控制问题，在同步控制中，我们在卷纸供送系统的驱动轴上安装一个半圆形金属片，在侧面装上接近开关探头，通过判断每次光电传感器检测到色标时接近开关的输出状态，就能知道包装纸供送系统是滞后还是超前于卷纸供送系统，从而使伺服电机正、反转或不动，实现了送料过程中的同步控制。
5.卷纸的包装是一个典型的顺序控制，因此我们利用一个移位寄存器，使工艺盘的每一个V形槽对应一个二进制位，通过移位寄存器的移动，实现了包装过程的程序控制。
6.利用Siemens公司的编程软件Step7、监控组态软件WinCC及其通信功能设计了包装过程梯形图、STL语句及PLC通信网络，以完成数据的采集并控制输出设备安全、高速、高效地运行，实现了该包装过程的监视功能。
经过我们的努力，卷纸包装机控制系统的设计已经完成。
并且经过了严格的测试，在实验室的模拟运行中，取得了良好的控制效果。
使该机无论从功能上还是效率上都获得了质的提高，基本达到了九十年代末期国际先进水平，较好地实现了厂方提出的控制要求。
关键词:包装机；PLC；张力控制；自适应控制；同步控制；WinCC；Step7ABSTRACTThis thesis mainly discussed the design of control system of roll packing.As the kermel device control system, PLC is widely used in modern industrial production and do well in this field. This thesis takes the control system of the high-speed full-automatic roll packingmachine that was developed by ChangChunTaming Machine Manufacturing LimitedCompany along with us as a background. We apply the advanced control technique in the packing machine control system such as the technique of PLC, the inverter technique, light electricity technique and so on. By using these techniques, we realized tension control, Synchronous control in transmitting process and packing process program control. To complete the data of collecting and control the output equmeats to work safely, high speed and efficiently, we designed the PLC correspondence network by using the WinCC, a supervise control and configuration software of the company of Siemens, and its communication function, to realize the surveillance function of the packing process.The machine got the exaltation of the quality whether the function or the efficiency, basically came to the international advanced level in the late of 90's, realized well the control request that the company put forward. This control system is well running in the lab.Key words: Packing machine; PLC; tension control; self-adaptive Control; Synchronous control; WinCC; Step7目录摘要 (I)ABSTRACT ................................................................................................................. I I 第一章绪论 . (1)1.1可编程控制技术的现状 (1)1.2可编程控制技术的发展趋势 (1)1.3 PLC与其它工业控制系统的比较 (3)1.3.1 PLC与继电器控制系统的比较 (4)1.3.2 PLC与单片机控制系统比较 (5)1.3.3 PLC与计算机控制系统的比较 (5)1.3.4 PLC与集散型控制系统的比较 (6)1.4卷纸包装机产生的背景及意义 (6)1.5 PLC在包装机械上应用的可能性和前景 (6)1.6项目研究的主要内容 (7)1.7论文的安排 (8)第一章绪论1.1可编程控制技术的现状可编程控制器(Programmable Logical Controller)简称PC或PLC，是60年代末发明的工业控制器件，是美国数字公司(DEC)为美国通用公司((GM)研制开发并成功应用于汽车生产线上，可编程控制器自此诞生。
基于PLC的钢卷自动打捆机控制系统设计
设备管理与维修2021翼6（上）基于PLC 的钢卷自动打捆机控制系统设计赵嘉珩1，王红军1，3，康运江2，窦富萍2（1.北京信息科技大学机电工程学院，北京100192；2.机械科学研究总院机科发展科技股份有限公司，北京1000443.高端装备智能感知与控制北京市国际科技合作基地，北京100192）摘要：对钢卷自动打捆机的功能进行分析，根据钢卷自动打捆机的结构，设计基于PLC 的全自动钢卷打捆机自动控制系统，设计系统主控流程图和自动打捆模式控制流程图，实现对全自动钢卷打捆机的整机控制。
并采用S7-PLCsim 对设计的控制系统进行仿真测试，结果表明所设计的控制系统达到技术要求。
关键词：全自动钢卷打捆机；控制系统；PLC ；仿真测试中图分类号：TH132文献标识码：B DOI ：10.16621/ki.issn1001-0599.2021.06.130引言随着经济的飞速发展、人们的生活水平也随之提高，这也带动着人们的消费观念和消费水平进行着转变与提升。
在这个契机下，冷轧钢卷行业也得到快速发展，对钢材的质量和数量有了更大的需求，粗钢产量同比增长。
据国家统计局数据，2019年1—12月全国生铁、粗钢和钢材产量分别为80937万吨、99634万吨、120477万吨，同比分别增长5.3%、8.3%、9.8%，其中粗钢产量超越了全球粗钢总产量的53%[1-2]。
随着钢材生产量的日益增加，对钢材包装的需求也进一步提升。
作为钢材包装的最后一道程序，钢材的打捆包装直接影响钢材的质量和运输储存时的质量。
随着钢材生产量的日益增加，急需研发钢材包装的自动化设备和装置。
目前，国外的钢铁生产企业对钢卷的包装要求严格，自动化程度高，拥有锁扣质量好的的全自动包装机的技术，使得这些企业的打捆机在国际市场上有着很高的竞争力，如美国的SIGN原ODE 公司、意大利的ITIPACK 公司等。
相比国外的情况，我国目前也是世界上的钢材生产大国，国内的大型钢铁企业有资金可以由国外引进整组全自动包装打捆机，大多数国内中小型的钢材生产企业由于资金或技术的原因，仍采用半自动打捆机或者手工进行打捆。
