3 火灾报警控制器 ① 能接收探测信号，转换成声、光报警信号，指示着火部 位和记录报警信息。 ② 可通过火警发送装置启动火灾报警信号，或通过自动灭 火控制装置启动自动灭火设备和联动控制设备。 ③ 自动监视系统的正确运行和对特定故障给出声光报警。 火灾报警控制器主要由电源和主机两部分组成。 4 .报警装置 报警装置包括故障指示灯、故障蜂鸣器、火灾事故光字牌和 火灾警铃等。
2、消防工程应进行专业设计交底和图纸会审。
3、消防工程施工单位资质审查。
4、消防工程施工组织（方案）审查。 5、消防产品应向公安消防机构进行登记备案并经法定检验机构 检验合格，施工单位应向监理提供相应的文件。
6、消防工程施工过程中，公安消防主管机构对施工单位执行消 防法规的情况进行检查并出具检查记录。施工单位、建设单位须认 真整改并回复，以作为消防验收的依据之一。
7.泡沫液储罐、设备支架制作、安装等执行第五册《静置 设备与工艺金属结构制作安装工程》消耗量定额相应项目。
8.设备及管道除锈、刷油及绝热工程执行第十一册《刷油、 防腐蚀、绝热工程》消耗量定额相应项目。
火灾自动报警控制系统
火灾自动报警控制系统主要由火灾探测器、火灾报警控制器报 警装置和电源组成。
火灾探测器将现场火灾信息（烟、温度、光）转换成电气信号 传送至自动报警控制器;
2.电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明 控制设备、应急照明器具、电动机检查接线、防雷接地装置等安装， 均执行第二册《电气设备安装工程》消耗量定额相应项目。
消防安装规则
消防及安全防范设备安装工程（一）火灾自动报警系统1、点型探测器按线制的不同分为多线制与总线制，不分规格、型号、安装方式与位置，以“只”为计量单位。
探测器安装包括了探头和底座的安装及本体调试。
2、红外线探测器以“只”为计量单位。
红外线探测器是成对使用的，在计算时一对为两只。
估价表中包括了探头支架安装和探测器的调试、对中。
3、火焰探测器、可燃气体探测器按线制的不同分为多线制与总线制两种，计算时不分规格、型号，安装方式与位置，以“只”为计量单位。
探测器安装包括了探头和底座的安装及本体调试。
4、线形探测器的安装方式按环绕、正弦及直线综合考虑，不分线制及保护形式，以“m”为计量单位。
估价表未包括探测器连接的一只模块和终端，其工程量应按相应项目另行计算。
5、按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮，以“只”为计量单位，按照在轻质墙体和硬质墙体上安装两种方式综合考虑，执行时不得因安装方式不同而调整。
6、控制模块（接口）是指仅能起控制作用的模块（接口），亦称为中继器，依据其给出控制信号的数量,分为单输出和多输出两种形式。
执行时不分安装方式，按照输出数量以“只”为计量单位。
7、报警模块（接口）不起控制作用，只能起监视、报警作用。
执行时，不分安装方式以“只”为计量单位。
8、报警控制器按线制的不同分为多线制与总线制两种。
其中又按其安装方式不同分为壁挂式和落地式。
在不同线制、不同安装方式中按照“点”数的不同划分估价表项目，以“台”为计量单位。
多线制“点”是指报警控制器所带报警器件（探测器、报警按钮等）的数量。
总线制“点”是指报警控制器所带有地址编码的报警器件（探测器、报警按钮、模块等）的数量。
如果一个模块带数个探测器，则只能计为一点。
9、联动控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。
在不同线制、不同安装方式中按照“点”数的不同划分估价表项目，以“台”为计量单位。
多线制“点”是指联动控制器所带联动设备的状态控制和状态显示的数量。

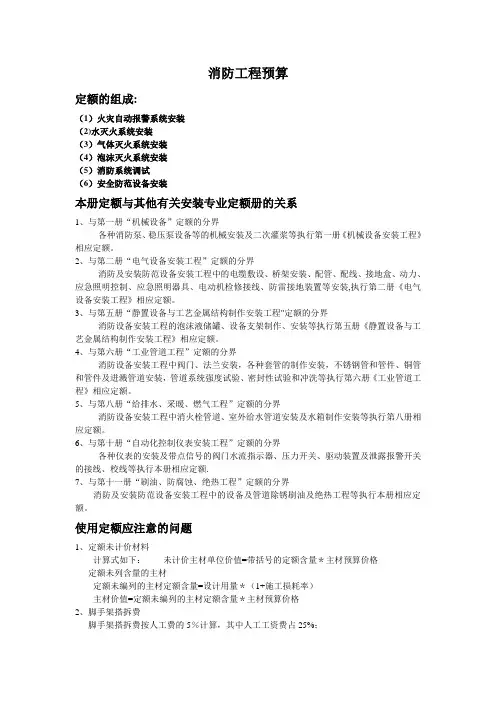

消防工程量计算(自己总结-独一无二)
消防工程预算定额的组成:（1）火灾自动报警系统安装（2)水灭火系统安装（3）气体灭火系统安装（4）泡沫灭火系统安装（5）消防系统调试（6）安全防范设备安装本册定额与其他有关安装专业定额册的关系1、与第一册“机械设备”定额的分界各种消防泵、稳压泵设备等的机械安装及二次灌浆等执行第一册《机械设备安装工程》相应定额。
2、与第二册“电气设备安装工程”定额的分界消防及安装防范设备安装工程中的电缆敷设、桥架安装、配管、配线、接地盒、动力、应急照明控制、应急照明器具、电动机检修接线、防雷接地装置等安装,执行第二册《电气设备安装工程》相应定额。
3、与第五册“静置设备与工艺金属结构制作安装工程"定额的分界消防设备安装工程的泡沫液储罐、设备支架制作、安装等执行第五册《静置设备与工艺金属结构制作安装工程》相应定额。
4、与第六册“工业管道工程”定额的分界消防设备安装工程中阀门、法兰安装，各种套管的制作安装，不锈钢管和管件、铜管和管件及迸溅管道安装，管道系统强度试验、密封性试验和冲洗等执行第六册《工业管道工程》相应定额。
5、与第八册“给排水、采暖、燃气工程”定额的分界消防设备安装工程中消火栓管道、室外给水管道安装及水箱制作安装等执行第八册相应定额。
6、与第十册“自动化控制仪表安装工程”定额的分界各种仪表的安装及带点信号的阀门水流指示器、压力开关、驱动装置及泄露报警开关的接线、校线等执行本册相应定额.7、与第十一册“刷油、防腐蚀、绝热工程”定额的分界消防及安装防范设备安装工程中的设备及管道除锈刷油及绝热工程等执行本册相应定额。
使用定额应注意的问题1、定额未计价材料计算式如下：未计价主材单位价值=带括号的定额含量＊主材预算价格定额未列含量的主材定额未编列的主材定额含量=设计用量＊（1+施工损耗率）主材价值=定额未编列的主材定额含量＊主材预算价格2、脚手架搭拆费脚手架搭拆费按人工费的5％计算，其中人工工资费占25%；脚手架搭拆费=工程人工费＊5%；其中人工工资=脚手架搭拆费*25％3、工程超高增加费除章、节说明某些分项定额已考虑高空作业因素外，凡操作物安装高度距离楼地面5m 以上的工程，按其超过部分的定额人工费乘以表中相应系数.超高系数表应用工程超高系数时,可先求出符合超高系数条件的工程人工费占全部工程人工费的百分数,在此基础上求出超高部分人工费,再乘以相对应的超高系数，即为该单位工程的工程超高增加费.4、高层建筑增加费消防及安全防范设备安装工程高层建筑增加费按下表的规定计算.该费用全部为人工工资。
《安装工程计量与计价》课程标准
福建信息职业技术学院造价专业《安装工程计量与计价》课程标准计量方法；2．掌握建筑电气设备安装工程的分类与组成，掌握建筑电气设备安装工程施工图的识读方法，以及工程量的计算规则和计量方法；3．了解安装工程定额的编制和应用，掌握建筑水电安装设备与材料预算价格的计算方法，掌握安装工程费用的组成和计算程序，掌握建筑水电施工图工程量清单与清单计价的编制方法；4．掌握造价书的编制方法。
2．2能力目标2.2.1专业能力：（1）具有正确识读建筑给排水工程等施工图的基本能力，及对建筑给排水工程进行正确地工程量计量和工程量计价的能力；（2）具有正确识读建筑电气照明工程施工图的基本能力，及对建筑电气照《安装工程计量与计价》课程是建筑工程造价专业一门重要的专业技术课程。
本课程在建设初期召开了企业行业专家研讨会，根据对企业专家、兄弟院校本课程专兼职教师、用人单位、毕业学生的走访调研，结合水电安装工程预算工作特点，对本课程进行了总体规划和设计。
本课程打破传统以学科知识逻辑为主的教学体系，课程中安排与企业仿真的课堂实训，通过对建筑电气、给排水、消防等项目工程预算任务的实施，使学生主动构建，获得在社会企业行业中所需的实际技能，培养学生的综合职业能力。
在教学实施过程中，总体要求充分使用现有的教学设备和资源，实现课堂、实训场地一体化，授课、实践教学一体化。
每个学习情境有实际工程案例的教学案例，由简入深，实现任务驱动、项目导向，为学生展示本学科的职业内涵与需求，激发学生学习的兴趣。
在教学内容安排上，安装工程预算与土建工程预算在实际工作任务中存在相表一课程内容设计四．学习情境设计表二学习情境一表三学习情境二表四学习情境三表五学习情境四五．学习情境教学进程安排表六学习情境教学进程安排4．教学方法建议4.1教材及相关资源本课程选华中科技大学出版社出版的《安装工程清单计量与计价》教材，属于国家示范性高等职业教育土建类“十二五”规划教材。
本教材包括给排水、电气、通风、消防等安装预算理论知识与课堂实训。
消防工程计量步骤
消防工程计量步骤一、概述消防工程计量是指对建筑物内部消防设施的安装和使用情况进行检测和评估，以确保消防设施能够在发生火灾时有效地发挥作用，保障人员和财产的安全。
消防工程计量是一项非常重要的工作，它能够及时发现消防设施的问题并加以解决，有效预防火灾事故的发生。
二、消防工程计量的对象1. 消防给水设施：包括消防水泵、水池、水管等；2. 消防供电设施：包括应急发电机、应急照明等；3. 消防自动报警系统：包括火灾报警主机、火灾感应器等；4. 喷淋灭火系统：包括喷淋水泵、管网、喷淋头等；5. 消防排烟系统：包括排烟风机、排烟通道等；6. 其他与消防相关的设施和设备。
三、消防工程计量的步骤1. 前期准备在进行消防工程计量之前，需要做好充分的准备工作。
首先要对计量范围和对象进行确认，明确计量的具体内容和要求。
其次要确定计量的时间和地点，安排好计量人员和设备。
同时还需要了解相关的法律法规和标准，明确计量的依据和要求。
2. 实地勘察在实施消防工程计量之前，需要对被计量单位的消防设施进行实地勘察。
通过实地勘察，可以了解消防设施的具体情况，检查设施的安装位置、使用状况、维护情况等，为后续的计量工作提供基础数据。
3. 测量数据的采集在实施消防工程计量时，需要对消防设施的相关数据进行测量和采集。
比如，需要对消防水泵的流量、压力进行测量，对喷淋系统的水流量、喷头的布局和喷淋范围进行测量，对排烟系统的风量进行测量等。
4. 数据处理和分析采集到的数据需要进行合理的处理和分析。
比如，需要对采集到的流量、压力数据进行比对和分析，判断消防设施的工作状态是否符合要求；对排烟系统的风量进行分析，判断排烟效果是否达标。
通过数据处理和分析，可以得出消防设施的真实工作状态。
5. 计量报告编制在完成数据处理和分析后，需要对计量结果进行整理并编制成计量报告。
计量报告应该清晰地反映出消防设施的工作状态，对存在的问题和隐患提出合理的建议和整改措施，为后续的维护和管理提供依据。
《全国统一安装工程预算定额》工程量计算规则
全国统一安装工程工程量计算规则第一册机械设备安装工程一、定额内凡以设备重量（吨）为计量单位，或以设备重量范围划分时，均以设备的铭牌重量为准；如无铭牌重量，则以产品目录、样本、说明所注明的净重量为准。
二、计算设备重量时，除定额另有规定者外，均包括随主机供货的、与设备联体的电机、屏盘、安全罩、平台、梯子、栏杆、支架以及设备本体第一个法兰以内的管道等全部重量。
三、泵、风机安装1、按不同类型分别以“台”为计量单位，以重量范围划分子目。
2、直联式的泵和风机，以本体和底座的总重量计算。
3、非直联式的泵和风机，以本体和底座的总重量计算，不包括电动机重量，但已包括电动机安装。
四、压缩机安装1、按不同类型分别以“台”为计算单位，以重量范围划分子目。
计算重量时，按下列不同型号分别计算。
（1）活塞式V、W型及扇型压缩机、压缩机组，按同一底座上的主机、电动机、仪表盘及附件、底座等的总重量计算。
（2）立式及L型压缩机、螺杆式压缩机、离心式压缩机，不包括电动机等动力机械重量。
电动机另执行电动机安装定额。
（3）往复式D、M、H型对称平衡压缩机，按主机、电动机及随主机成套供应的附属设备的总重量计算。
但附属设备和管道安装另行计算。
第二册电气设备安装工程一、变压器及配电设备1、变压器安装及干燥，按不同电压等级、不同容量分别以“台”为计量单位。
2、变压器油过滤，以“吨”为计量单位，其计算方法如下：（1）变压器安装，定额内未包括绝缘油的过滤。
需过滤时，可按制造厂提供的油量计算。
（2）油断路器及其它充油设备的绝缘油过滤，可按制造厂规定的充油量计算。
计算公式：油过滤数量（吨）=设备油重（吨）*（1+损耗率）3、断路器、负荷开关、电流互感器、耦合电容器、阻波器、电力电容器的安装以“台”为计量单位。
4、隔离开关、熔断器、避雷器、电抗器的安装，以“组”为计量单位，每组按三相计算。
5、结合滤波器的安装，以“套”为计量单位。
每套包括结合滤波器和单极刀闸安装；不包括抱箍、钢支架、紫铜母线的安装，另套本册定额相应项目。
消防设备安装定额说明
十四、下列内容执行其他册相应定额：2.阀门、法兰安装，各种套管的制作安装，不锈钢管和管件，铜管和管件及泵间管道安装，管道系统强度试验、严密性试验和冲洗等执行第六册《工业管道工程》。
3.消火栓管道、室外给水管道安装及水箱制作安装执行第八册《给排水、采暖、燃气工程》。
4.各种消防泵、稳压泵等机械设备安装及二次灌浆执行第一册《机械设备安装工程》。
5.各种仪表的安装及带电讯号的阀门、水流指示器、压力开关、驱动装置及泄漏报警开关的接线、校线等执行第十册《自动化控制仪表安装工程》。
6.泡沫液储罐、设备支架制作、安装等执行第五册《静置设备与工艺金属结构制作安装工程》。
7.设备及管道除锈、刷油、绝热工程执行第十四册《刷油、防腐蚀、绝热工程》。
十六、关于下列各项费用的规定：1.脚手架搭拆费：按人工费的7%计取，其中人工工资占25%，材料费占65%,机械费占10%。
2.超高增加费：本册的操作高度是按5m编制的，若操作高度超过5m时，按其超过部分的定额人工费乘以下列系数。
以上的工业与民用建筑)按下表分别计取：火管道系统人工费的13%计取。
其中人工工资占25%，材料费占25%，机械费占50%。
5.泡沫灭火系统调整费，应按批准的施工方安另行计算。
6.安装与生产同时进行增加的费用，按人工费的10%计取。
7.在有害身体健康的环境中施工降效增加的费用，按人工费的10%计取。
8.拆除费用(现场变更等因素需要拆除的项目)：按相应定额人工费、机械费的50%，材料费的8%计取。
2.综合工日的人工费单价，每工日42.00元。
1.本价目表中的材料费，是指直接消耗在安装工作内容中的辅助材料、零星材料等，并计入了相应的损耗。
2.阀门、法兰安装，各种刚性、柔性防水套管的制作安装，不锈钢管和管件，铜管和管件及泵房间管道安装，管道系统强度试验、严密性试验和冲洗等，执行第六册《工业管道工程》。
3.室内、外消火栓管道安装及水箱制作安装执行第八册《给排水、采暖、燃气工程》。
安装工程计量计价课程标准
安装工程计量计价课程标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN《安装工程计量与计价》课程标准（一）课程概述1.课程性质本课程是工程在家专业的一门职业岗位核心课程。
本课程在第四学期开设，在工程造价专业人才培养方案中占重要地位。
它的前导课程有：建筑工程制图、招投标与合同管理、建筑设备、建筑工程预算、建筑施工技术等职业技术基础课程。
其前导课程是培养学生职业基本能力所必备的基础知识。
2.课程基本理念通过本门课程学习使学生掌握安装工程计量与计价规范、安装工程消耗量定额，能够计算安装工程的工程量，能够计算安装工程造价，能够开展安装工程的审计工作，能解决造价工作过程中遇到的实际问题。
3.课程设计思路《安装工程计量与计价》课程对从事建筑工程造价一线岗位工作人员的职业能力的培养起着十分重要的作用。
建筑工程施工项目从招投标到竣工决算、结算的全过程，均要求造价人员具备安装工程计量与计价的基本技能。
因此，具备安装工程计量与计价的基本技能是工程造价专业学生从事造价员工作必备的基本素质和能力，拥有该项技术能力既是从事行业工作的基础，也是毕业生在工作岗位上灵活运用知识技能，完成工作、解决问题的有力保证。
根据对现阶段我国民用建筑的具体特点以及安装工程计量计价的具体实际了解到安装工程计量计价工作的任务主要包括这几个方面：电气工程计量计价——给排水、采暖燃气工程计量与计价——消防设备安装工程计价——通风空调工程计量与计价——建筑智能化系统设备计量与计价——安装工程计量计价软件应用通过对安装工程造价工作过程的分析，明确造价员在安装工程计量与计价方面的专业能力、方法能力和社会能力的要求。
本课程以工学结合为切入点，根据市场需求，以造价员的岗位职责、任务分解、能力分析为依据。
在教学安排上，以安装工程计量计价的工作实际为导向，突出作为造价员所需的能力目标，构建以工程案例分析为驱动，以学生为主体，以安装工程计量计价工作模拟为载体，以实训为手段，设计基于工作过程的理实一体化课程体系。
