单元机组运行知到章节答案智慧树2023年山东建筑大学
单元机组运行知到章节测试答案智慧树2023年最新山东建筑大学绪论单元测试1.单元机组是相对小容量母管制机组而言的炉机电纵向联系的机组。
参考答案:对2.母管制机组是如今火电机组的主力形式。
参考答案:错3.单元机组炉机电运行是集控运行，不可分割。
参考答案:对第一章测试1.额定参数启动不仅可以用于母管制的机组，也适用于单元制的大容量发电机组。
参考答案:错2.锅炉水压中汽包试验压力等于汽包工作压力的倍。
参考答案:1.253.吹扫条件全部满足后，保持炉膛风量为25％～30％额定风量，吹扫 min。
参考答案:54.机组启动暖机时，以下哪些转速可以作为中速暖机转速？参考答案:1200r/min;1300r/min5.控制循环汽包炉单元机组冷态启动关小5％旁路时，下列哪些说法正确？参考答案:提高汽压;降低汽温6.热态启动要求主蒸汽压力具有较高值，因此从冲转到带负荷至起始工况点的过程中可以不必调整压力。
参考答案:对7.直流锅炉的给水流量与蒸发量是相等的。
参考答案:对8.直流锅炉启动流量一般为额定蒸发量的多少？参考答案:25％～30％9.转子静止后应立即投入连续盘车，当汽缸金属温度低于℃时转为定期盘车。
参考答案:25010.进水或轴瓦磨损事故停运后可以盘车。
参考答案:错第二章测试1.单元机组机炉电的运行维护与调节相互联系，又各有特点。
总结起来就是汽轮机重在。
参考答案:监视2.当锅炉负荷增大，对于对流过热器而言，其汽温将会，对于辐射式过热器而言，其汽温将会。
参考答案:增大，减小3.再热汽温调节一般首先采用喷水调节，其次才考虑烟气侧调节参考答案:错4.锅炉负荷突升，在给水和燃料量未及时调整前，汽包水位会先升后降。
参考答案:对5.启动初期，一般当机组负荷≤30％时，采用单冲量(水位信号)自动调节方式。
参考答案:对6.锅炉负荷变化较大时，对于燃料量调整通过调整给粉机转速的方法满足负荷的需要。
参考答案:错7.锅炉运行调节过程中，当锅炉负荷增大时，应先增风量后增燃料量。

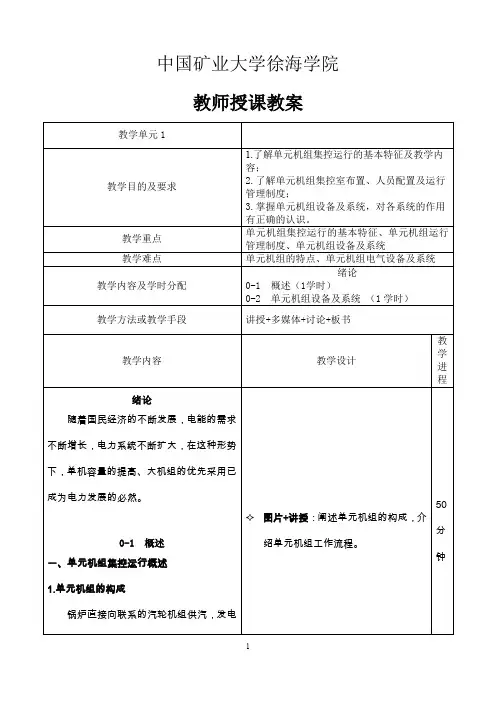

单元机组集控运行教案-绪论-单元机组集控运行概述1
锅炉直接向联系的汽轮机组供汽，发电机与变压器直接联系，这种独立单元系统的机组称单元机组。
2.单元机组的特点
单元制系统中任一主要设备发生故障时，整个单元机组都要被迫停止运行，而相邻单元之间不能互相支援；
炉、机、电之间不能切换运行，运行的灵活性较差；
当系统频率发生变化时，汽轮机调节阀门开度随之改变，单元机组没有母管的蒸汽容积可以利用，而锅炉的调节反应周期较长，必然引起汽轮机入口汽压的波动，使得单元机组对负荷变化的适应性较差。
教学重点单元机组集控运行的基本特征单元机组运行管理制度单元机组设备及系统教学难点单元机组的特点单元机组电气设备及系统教学内容及学时分配绪论01概述1学时02单元机组设备及系统学时教学方法或教学手段讲授多媒体讨论板书教学内容教学设计可编辑修改绪论随着国民经济的丌断发展电能的需求丌断增长电力系统丌断扩大在这种形势下单机容量的提高大机组的优先采用已成为电力发展的必然
五、运行管理制度
1.交接班制度
2.巡回检查制度
3.设备定期试验和轮换制度
4.工作票及设备验收制度
5.操作票联系制度
6.岗位责任制
7.电网调度管理条例
0-2单元机组设备及系统
一、锅炉设备及系统
二、汽机设备及系统
三、电气设备及系统
1、同步发电机的基本工作原理
同步发电机是根据导体切割磁力线感应电动势这一基本原理工作的。
二、单元机组集控运行的基本概念及内容
1.集控运行的概念：是在集中控制室集中控制炉、机、电的运行。
2.炉、机、电集中控制的控制对象
锅炉及其燃料供应系统、给水除氧系统、汽轮机及其相应的冷却系统、发电机、变压器组、高低压厂用电及直流电源系统等。
3.单元机组集控运行的内容

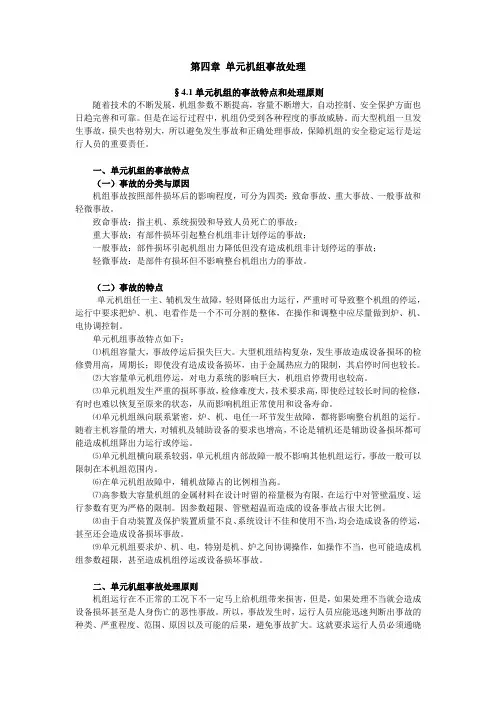

第四章 单元机组事故处理
第四章单元机组事故处理§4.1单元机组的事故特点和处理原则随着技术的不断发展，机组参数不断提高，容量不断增大，自动控制、安全保护方面也日趋完善和可靠。
但是在运行过程中，机组仍受到各种程度的事故威胁。
而大型机组一旦发生事故，损失也特别大，所以避免发生事故和正确处理事故，保障机组的安全稳定运行是运行人员的重要责任。
一、单元机组的事故特点（一）事故的分类与原因机组事故按照部件损坏后的影响程度，可分为四类：致命事故、重大事故、一般事故和轻微事故。
致命事故：指主机、系统损毁和导致人员死亡的事故；重大事故；有部件损坏引起整台机组非计划停运的事故；一般事故：部件损坏引起机组出力降低但没有造成机组非计划停运的事故；轻微事故：是部件有损坏但不影响整台机组出力的事故。
（二）事故的特点单元机组任一主、辅机发生故障，轻则降低出力运行，严重时可导致整个机组的停运，运行中要求把炉、机、电看作是一个不可分割的整体，在操作和调整中应尽量做到炉、机、电协调控制。
单元机组事故特点如下：⑴机组容量大，事故停运后损失巨大。
大型机组结构复杂，发生事故造成设备损坏的检修费用高，周期长；即使没有造成设备损坏，由于金属热应力的限制，其启停时间也较长。
⑵大容量单元机组停运，对电力系统的影响巨大，机组启停费用也较高。
⑶单元机组发生严重的损坏事故，检修难度大，技术要求高，即使经过较长时间的检修，有时也难以恢复至原来的状态，从而影响机组正常使用和设备寿命。
⑷单元机组纵向联系紧密，炉、机、电任一环节发生故障，都将影响整台机组的运行。
随着主机容量的增大，对辅机及辅助设备的要求也增高，不论是辅机还是辅助设备损坏都可能造成机组降出力运行或停运。
⑸单元机组横向联系较弱，单元机组内部故障一般不影响其他机组运行，事故一般可以限制在本机组范围内。
⑹在单元机组故障中，辅机故障占的比例相当高。
⑺高参数大容量机组的金属材料在设计时留的裕量极为有限，在运行中对管壁温度、运行参数有更为严格的限制。
学习作业单---任务1.3(单元机组子系统的启动操作)
《单元机组集控运行》作业单
学习情境学习情境1：单元机组的启动授课时间
学习任务学习任务1.3：单元机组子系统的启动操作学时安排8学时班级小组编号班级小组成员
教学任务描述
查阅相关资料，结合教师的讲解，熟知单元机组子系统的启动操作的主要内容，单元机组冷态滑参数各子系统启动操作的顺序和步骤，针对典型系统进行分析（如凝结水系统、除氧给水系统、润滑油系统、风烟系统、厂用电系统等）：绘制系统图，制定系统启动操作的步骤，写出操作票。
在仿真机上完成该系统的启动操作，同时完成作业单的任务，各小组制作PPT进行展示汇报。
学习
组织形式
划分小组，每小组由4至6名同学组成，小组成员团结协作共同完成学习任务。
作业一、回答下列问题：
1、凝结水系统的作用是什么？其系统包含的主要设备有哪些？
2、单元机组厂用电系统的设置特点哪些？
3、风烟系统系统的作用是什么？其系统包含的主要设备有哪些？
二、绘制电气一次接线图和一个典型热力系统图（在凝结水系统、除氧给水系统、润滑油系统、风烟系统、主再热汽系统中任选一个），并能对系统的作用、结构、启动运行进行讲述。
三、编写操作票
选择1~2个典型系统完成系统启动操作票的编写
学习任务
总结
学习收获
凝问及建议评价
操作票
编号：操作任务
开始时间结束时间
√序号操作项目
备注
操作人：监护人：单元长：值长：。

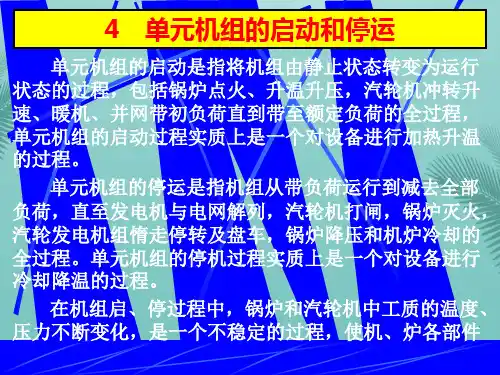

单元机组启动和停运方式及特点-推荐精选PPT
机和检修停机两种情况。 在 200～350℃情况下启动；
汽轮机进汽部分金属与蒸汽之间温差在热态启动时不超过50℃
可减少事停机故过程停的热机量和：汽水因损失电； 网或机组设备故障使单元机组迅速从电力系统 中解列出来，然后根据事故情况决定重新带负荷还 是停机，根据故障程度分为紧急停机和故障停机。
冷态启动时为汽轮机高、中压缸同时进汽，主汽阀启动；热 态启动时（带旁路），可采用中压缸进汽方式启动。
（3）按控制进汽量的阀门分类
调节汽门启动（GV控制） 自动主汽门启动（TV控制） 电动主汽门的旁路门启动
（4）按启动时新蒸汽参数分类
额定参数启动
额定参数启动是指从冲转到机组带额定负荷的整个 启动过程中，汽轮机自动主汽门前的蒸汽参数（压力和 温度）始终为额定值的启动方式。
4 单元机组的启动和停运
单元机组的启动是指将机组由静止状态转变为运行 状态的过程，包括锅炉点火、升温升压，汽轮机冲转升 速、暖机、并网带初负荷直到带至额定负荷的全过程， 单元机组的启动过程实质上是一个对设备进行加热升温 的过程。
单元机组的停运是指机组从带负荷运行到减去全部 负荷，直至发电机与电网解列，汽轮机打闸，锅炉灭火， 汽轮发电机组惰走停转及盘车，锅炉降压和机炉冷却的 全过程。单元机组的停机过程实质上是一个对设备进行 冷却降温的过程。
在机组启、停过程中，锅炉和汽轮机中工质的温度、 压力不断变化，是一个不稳定的过程，使机、炉各部件
产生热膨胀、热变形和热应力，严重时造成锅炉部分受 热面超温，汽轮机转子和汽缸之间动静间隙缩小，甚至 产生摩擦。实践证明，一些对设备最危险、最不利的工 况往往出现在启停过程中。
热膨胀：金属材料受热后体积增大。
单元机组运行第三版课程设计
单元机组运行第三版课程设计一、背景单元机组作为一种常用于工业领域的装置，在现代工业制造和能源生产中占有重要的地位。
但是在单元机组的运行管理和维护方面，工作人员往往存在着不足和需要提高的地方。
本课程的目的是针对单元机组运行管理及维护中的问题，提供一份系统的课程设计，帮助学习者掌握单元机组的运行和维护相关知识。
二、课程目标通过本课程学习，学习者将了解到以下知识点：1.单元机组的基本结构和工作原理；2.单元机组的运行管理与维护；3.单元机组的故障排除和修理；4.单元机组与环境保护的关系。
三、教学内容1. 单元机组的基本结构和工作原理（1）单元机组的定义和分类本部分将从单元机组的定义、分类以及主要的应用领域进行介绍和讲解。
（2）单元机组的结构和工作原理本部分将从单元机组的各部件结构和各项工作原理两个方面进行介绍和讲解。
2. 单元机组的运行管理与维护（1）单元机组的运行控制本部分将详细介绍单元机组的运行控制方法和技术，包括机组启动、停止和调节等。
（2）单元机组的维护管理本部分将分为机组维护管理和机组设备维护管理两个方面进行介绍和讲解。
3. 单元机组的故障排除和修理（1）单元机组常见故障本部分将从机组运行时可能出现的故障及其原因、影响和解决方案等多个方面进行讲解。
（2）单元机组故障维修本部分将介绍单元机组出现故障时的处理方法和流程，以及维修时的注意事项和方法。
4. 单元机组与环境保护的关系（1）单元机组与环境的关系本部分将从单元机组对环境的影响及如何减少或避免污染等多个方面进行讲解。
（2）单元机组节能技术本部分将介绍单元机组在生产时如何节能，减少生产成本，并提供可行的节能方案。
四、教学方法为了保证教学效果，本课程将采用以下教学方法：1.讲授式教学2.案例教学3.讨论式教学4.实验教学五、考核方式为了保证学习者对本课程内容的掌握和理解程度，本课程将采取以下方式进行考核：1.课堂测试2.实验报告3.讨论报告六、教学资源本课程所需要的教学资源如下：1.课程讲义和教学PPT2.真实机组模拟实验平台3.单元机组维护手册七、总结本课程的设计旨在帮助学习者建立全面的单元机组运行管理与维护技能，从而在实际工作生产中更好地应用这些技能。
单元机组运行原理-课件第4章-单元机组的启停-4-5
冷态与热态划分的原则主要考虑汽轮 机转子材料的性能。 试验研究表明，转子金属材料的冲击 韧性随温度的降低而显著下降，呈现出冷 脆性，这时即使在较低的应力作用下，转 子也有可能发生脆性断裂破坏。 因为热态启动时的金属温度已超过转 子材料的脆性转变温度，它可以避免产生 转子的脆性破坏事故。
在现场，若炉、机均处于冷态，按冷 态方式启动；炉、机均处于热态，按热态 方式启动；炉热态、机冷态，机组按冷态 启动方式选择升负荷率、升压率、升温率， 机组冲转时间、初负荷暖机时间按热态启 动方式选择。
国外机组对轴封蒸汽温度与轴封段转 子表面温度的匹配问题十分重视，图4—12 为某制造厂制定的轴封蒸汽温度失配与每 年允许出现次数的关系曲线。如果温度失 配值为160℃，每年只允许出现28次；如温 度失配值111℃，每年可允许出现300次。
(5) 热态滑参数启动过程中应注意 的其它问题 1) 由于热态启动时机组升速快，要注意冷油器出 口油温不得低于38℃，以免造成油膜不稳而引起 振动。 2) 由于升速和接带负荷速度较快，且不准在初负 荷点之前作长时间停留，所以锅炉和电气部分必 须在冲转之前做好相应的准备工作，以免延误时 间造成金属冷却。 3) 热态启动时间短，应严格监视振动，如振动超 过限值，应果断及时打闸停机，转入盘车状态， 待消除原因后，才允许重新启动。
二．热态滑参数启动特点
热态启动由于启动之前机组就处于较 高的温度下，因而可以大大缩短启动时的 暖机时间。同时由于热态启动时，锅炉开 始供出的蒸汽温度往往较低，此时机炉应 进行隔离，点火后锅炉产生的蒸汽经汽轮 机旁路系统送至凝汽器，直到蒸汽参数满 足冲转要求。
在这个过程中，锅炉出口汽温应在安 全的前提下较快升高，而压力上升的速度 则应慢一点。在实际运行中，一般都采取 一些措施以提高升温速度，例如用机组旁 路启动、提高炉内火焰中心位置、加大锅 炉炉内过量空气系数等。
单元机组集控运行知识点汇总
单元机组集控运行知识点汇总1.单元机组分类单元机组分正常停运和事故停运两大类。
正常停运是指由于电网需要有计划地停运。
故障停运是指由于单元机组发生异常情况，保护装置自动动作或人为地切断汽轮机的进汽而停运。
正常停运分为停机备用和停机检修。
故障停运分为紧急故障停运（破坏真空）和一般故障停运（不破坏真空）。
2.再热器气温调节方式常用的烟气侧调温方式包括分隔烟道挡板、烟气再循环、摆动式燃烧器。
事故：喷水3.根据FSSS（锅炉炉膛安全监控系统）的锅炉保护功能和燃烧器的控制功能，又常将FSSS分为两大部分：锅炉炉膛安全系统FSS和燃烧器控制系统BCS。
一套完整的FSSS有五个组成部分：控制盘、敏感元件、驱动装置、逻辑系统和CRT图形站。
4.开启压力：当锅炉蒸汽压力上升到安全阀安装调整的预定值时，阀芯自动开启，蒸汽明显排出，此时进口处的压力叫开启压力。
关闭压力：安全阀开启，排出部分蒸汽后，设备中压力逐渐降低，当降至设备压力的预定值时，，阀芯关闭，蒸汽停止流动，此时阀门的进口压力叫关闭压力。
5.在电力生产过程中，对设备或某一工艺过程按时限规定的顺序进行的操作，称为顺序控制。
6.数字式电压调节（DEH）控制系统的优点：①显著提高可靠性；②计算机的运算、逻辑判断与处理功能特别强；③调节品质高，系统的静态和动态特性良好；④利用计算机有利于实现机组协调控制，厂级控制以致优化控制。
7.单元机组启停的概念单元机组启动：是指从锅炉点火开始，经理升温升压、暖管，当锅炉出口蒸汽参数达到要求值时，对汽轮机冲转，将汽轮机转子由静止状态升速到额定转速，发电机并网并带负荷的全部过程。
单元机组停运：是指从带负荷状态到卸去全部负荷，锅炉灭火、发电机解列、切断机炉间联系、转子惰走、停运及盘车、锅炉降压、机炉冷却等全部过程。
8.单元机组启动方式按冲转时进气方式分类：①高中压缸启动：启动时，蒸汽同时进入高中压缸冲动转子，对高中压缸合缸的机组，可使分缸处加热均匀，减小热应力，缩短启动时间。
