井用潜水泵工作原理

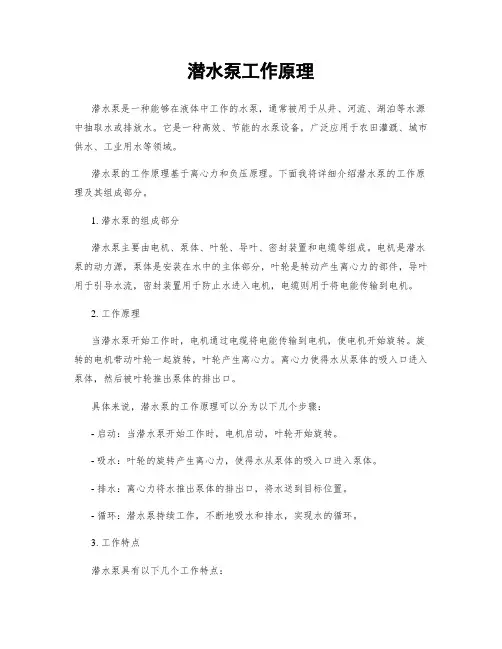

潜水泵工作原理
潜水泵工作原理潜水泵是一种能够在液体中工作的水泵，通常被用于从井、河流、湖泊等水源中抽取水或排放水。
它是一种高效、节能的水泵设备，广泛应用于农田灌溉、城市供水、工业用水等领域。
潜水泵的工作原理基于离心力和负压原理。
下面我将详细介绍潜水泵的工作原理及其组成部分。
1. 潜水泵的组成部分潜水泵主要由电机、泵体、叶轮、导叶、密封装置和电缆等组成。
电机是潜水泵的动力源，泵体是安装在水中的主体部分，叶轮是转动产生离心力的部件，导叶用于引导水流，密封装置用于防止水进入电机，电缆则用于将电能传输到电机。
2. 工作原理当潜水泵开始工作时，电机通过电缆将电能传输到电机，使电机开始旋转。
旋转的电机带动叶轮一起旋转，叶轮产生离心力。
离心力使得水从泵体的吸入口进入泵体，然后被叶轮推出泵体的排出口。
具体来说，潜水泵的工作原理可以分为以下几个步骤：- 启动：当潜水泵开始工作时，电机启动，叶轮开始旋转。
- 吸水：叶轮的旋转产生离心力，使得水从泵体的吸入口进入泵体。
- 排水：离心力将水推出泵体的排出口，将水送到目标位置。
- 循环：潜水泵持续工作，不断地吸水和排水，实现水的循环。
3. 工作特点潜水泵具有以下几个工作特点：- 高效节能：潜水泵采用离心力工作原理，能够将电能转化为水能，提高了能源利用效率。
- 自动运行：潜水泵一旦启动，可以自动进行吸水和排水，无需人工控制。
- 无噪音：潜水泵工作时噪音较小，不会对周围环境和人们的生活造成干扰。
- 安全可靠：潜水泵具有防水、防漏电等安全保护装置，确保泵的安全运行。
4. 应用领域潜水泵广泛应用于以下几个领域：- 农田灌溉：潜水泵可以将地下水抽取到地面，用于农田灌溉，提高农作物的生长效益。
- 城市供水：潜水泵可以从水源中抽取水，经过净化处理后供应给城市居民使用。
- 工业用水：潜水泵可以将水从河流、湖泊等水源中抽取出来，用于工业生产和冷却系统。
- 排水排污：潜水泵可以将污水、雨水等排放到指定的地方，维护环境卫生。
电潜泵采油的工作原理
电潜泵采油的工作原理电潜泵采油是一种在油井井筒内的油层处安装电潜泵，利用电能转换成机械能，将压缩气体带动潜水泵机械部分转动，从而使机械部分带动井筒内的产液管从油层中产出石油的一种采油方式。
电潜泵采油具有简单、操作方便、采收率高的优点，是目前应用较广泛的采油方式之一。
1. 井下部分（电潜泵）电潜泵主要由潜水电机、泵壳、叶轮、密封、电缆和井下连接部分等组成。
电潜泵的工作原理是：在电源的作用下，电潜泵的潜水电机运转起来，带动叶轮旋转，将井中的油水混合物加压，然后将加压后的油水混合物送到井口。
2. 井筒内部分（产液管）产液管是将电潜泵采取的油水混合物从井底输送至井口的管道，它是由一系列的管子组成。
当潜水电机驱动叶轮旋转，将油水混合物加压后，油水混合物就被送入产液管，并通过产液管上升到井口。
3. 地面部分（分离器和油罐）油水混合物到达地面后，必须进行分离处理，以分离出水和油，这样才能将油收集到油罐中。
分离器是用来分离油水混合物的设备，它将经过加压的油水混合物进行沉淀，然后将分离出的油通过管道送入油罐，而将水排出井外。
电潜泵采油工作的基本流程是：在一口油井中，先安置电潜泵，然后接通电源让电潜泵运转起来，接着电潜泵就开始将油水混合物加压送入产液管中，随着连续不断地加压，产液管中的油水混合物不断上升，最终到达地面上的分离器，油和水被分离出来，然后油存放在油罐中，水被排出井外，这样就完成了一次电潜泵采油工作的过程。
电潜泵采油是一种简单、高效的采油方式，它使用电力作为能源，将电能转换成机械能，从而带动潜水泵机械部分运转，从油层中产出石油，为保障全社会的能源供应和经济发展做出了重要贡献。
电潜泵采油的应用：目前，电潜泵采油在油田开发中得到了广泛的应用。
它可以应用于各种不同类型的油井，包括陆上井和海上井，也可以被用于采集不同类型的油，如常规油、非常规油、重油、粘稠油以及稀油等。
1. 提高采油效率利用电潜泵采油可以在油井中创造更高的压力，最终增加产出。

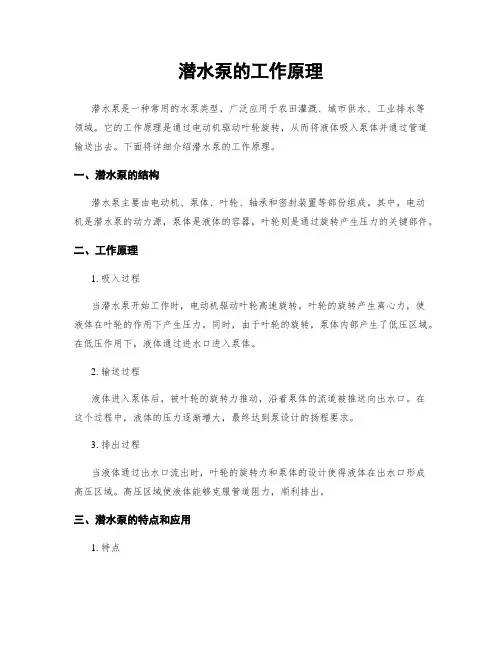

潜水泵的工作原理
潜水泵的工作原理潜水泵是一种常用的水泵类型，广泛应用于农田灌溉、城市供水、工业排水等领域。
它的工作原理是通过电动机驱动叶轮旋转，从而将液体吸入泵体并通过管道输送出去。
下面将详细介绍潜水泵的工作原理。
一、潜水泵的结构潜水泵主要由电动机、泵体、叶轮、轴承和密封装置等部份组成。
其中，电动机是潜水泵的动力源，泵体是液体的容器，叶轮则是通过旋转产生压力的关键部件。
二、工作原理1. 吸入过程当潜水泵开始工作时，电动机驱动叶轮高速旋转。
叶轮的旋转产生离心力，使液体在叶轮的作用下产生压力。
同时，由于叶轮的旋转，泵体内部产生了低压区域。
在低压作用下，液体通过进水口进入泵体。
2. 输送过程液体进入泵体后，被叶轮的旋转力推动，沿着泵体的流道被推送向出水口。
在这个过程中，液体的压力逐渐增大，最终达到泵设计的扬程要求。
3. 排出过程当液体通过出水口流出时，叶轮的旋转力和泵体的设计使得液体在出水口形成高压区域。
高压区域使液体能够克服管道阻力，顺利排出。
三、潜水泵的特点和应用1. 特点潜水泵具有结构紧凑、体积小、分量轻、使用方便等特点。
它可以直接放置在液体中工作，不需要额外的泵房，因此节省了空间和成本。
2. 应用潜水泵广泛应用于农田灌溉、城市供水、工业排水等领域。
在农田灌溉中，潜水泵可以通过井口直接将地下水抽取到地面，实现农田的灌溉需求。
在城市供水中，潜水泵可以将地下水或者河水抽取到城市的供水系统中。
在工业排水中，潜水泵可以将工业废水或者雨水排出到污水处理厂或者河流中。
四、潜水泵的维护和保养为了保证潜水泵的正常工作，需要进行定期的维护和保养。
以下是一些常见的维护和保养措施：1. 清洁泵体：定期清洁泵体内部和外部的杂质和污垢，以保证泵的顺畅运行。
2. 检查轴承：定期检查潜水泵的轴承，确保其正常运转。
如发现轴承有异常，应及时更换。
3. 检查密封装置：检查潜水泵的密封装置是否完好，如有损坏或者老化，应及时更换。
4. 检查机电：定期检查潜水泵的机电，确保其正常运转。

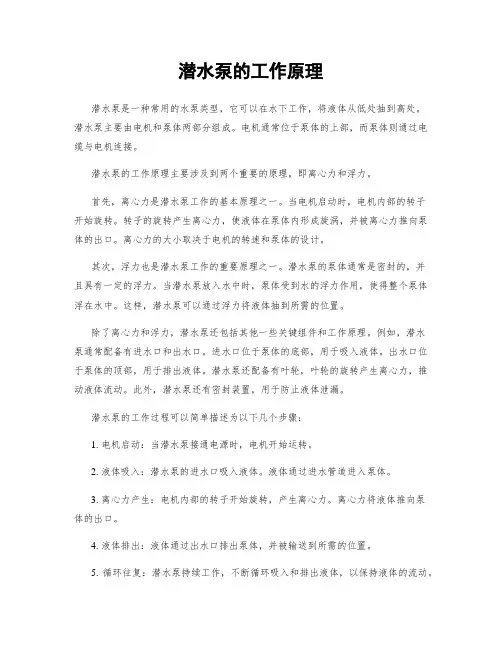

潜水泵的工作原理
潜水泵的工作原理潜水泵是一种常用的水泵类型，它可以在水下工作，将液体从低处抽到高处。
潜水泵主要由电机和泵体两部分组成。
电机通常位于泵体的上部，而泵体则通过电缆与电机连接。
潜水泵的工作原理主要涉及到两个重要的原理，即离心力和浮力。
首先，离心力是潜水泵工作的基本原理之一。
当电机启动时，电机内部的转子开始旋转。
转子的旋转产生离心力，使液体在泵体内形成旋涡，并被离心力推向泵体的出口。
离心力的大小取决于电机的转速和泵体的设计。
其次，浮力也是潜水泵工作的重要原理之一。
潜水泵的泵体通常是密封的，并且具有一定的浮力。
当潜水泵放入水中时，泵体受到水的浮力作用，使得整个泵体浮在水中。
这样，潜水泵可以通过浮力将液体抽到所需的位置。
除了离心力和浮力，潜水泵还包括其他一些关键组件和工作原理。
例如，潜水泵通常配备有进水口和出水口。
进水口位于泵体的底部，用于吸入液体。
出水口位于泵体的顶部，用于排出液体。
潜水泵还配备有叶轮，叶轮的旋转产生离心力，推动液体流动。
此外，潜水泵还有密封装置，用于防止液体泄漏。
潜水泵的工作过程可以简单描述为以下几个步骤：1. 电机启动：当潜水泵接通电源时，电机开始运转。
2. 液体吸入：潜水泵的进水口吸入液体。
液体通过进水管道进入泵体。
3. 离心力产生：电机内部的转子开始旋转，产生离心力。
离心力将液体推向泵体的出口。
4. 液体排出：液体通过出水口排出泵体，并被输送到所需的位置。
5. 循环往复：潜水泵持续工作，不断循环吸入和排出液体，以保持液体的流动。
潜水泵的工作原理使其在许多应用中得到广泛应用。
例如，潜水泵可用于排水系统、灌溉系统、污水处理以及矿井排水等领域。
其高效的工作原理和可靠的性能使其成为一种理想的泵类设备。
总结起来，潜水泵的工作原理基于离心力和浮力的作用。
离心力推动液体流动，而浮力使泵体浮在水中。
潜水泵通过不断循环吸入和排出液体，实现了液体的输送和流动。
潜水泵的工作原理使其成为一种广泛应用于各种领域的重要设备。

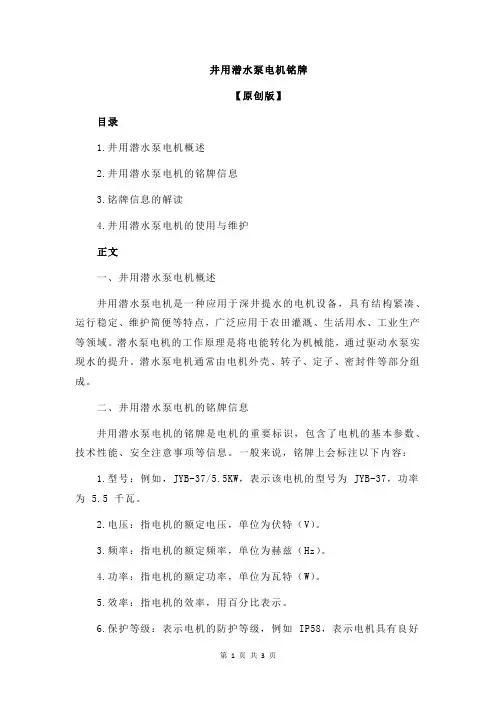

井用潜水泵电机铭牌
井用潜水泵电机铭牌【原创版】目录1.井用潜水泵电机概述2.井用潜水泵电机的铭牌信息3.铭牌信息的解读4.井用潜水泵电机的使用与维护正文一、井用潜水泵电机概述井用潜水泵电机是一种应用于深井提水的电机设备，具有结构紧凑、运行稳定、维护简便等特点，广泛应用于农田灌溉、生活用水、工业生产等领域。
潜水泵电机的工作原理是将电能转化为机械能，通过驱动水泵实现水的提升。
潜水泵电机通常由电机外壳、转子、定子、密封件等部分组成。
二、井用潜水泵电机的铭牌信息井用潜水泵电机的铭牌是电机的重要标识，包含了电机的基本参数、技术性能、安全注意事项等信息。
一般来说，铭牌上会标注以下内容：1.型号：例如，JYB-37/5.5KW，表示该电机的型号为 JYB-37，功率为 5.5 千瓦。
2.电压：指电机的额定电压，单位为伏特（V）。
3.频率：指电机的额定频率，单位为赫兹（Hz）。
4.功率：指电机的额定功率，单位为瓦特（W）。
5.效率：指电机的效率，用百分比表示。
6.保护等级：表示电机的防护等级，例如 IP58，表示电机具有良好的防水防尘性能。
7.绝缘等级：表示电机的绝缘性能，例如 F 级，表示电机的绝缘性能较好。
8.旋转方向：表示电机的旋转方向，通常用箭头表示。
9.产品编号：表示电机的生产批次和编号，便于生产厂家追溯和管理。
三、铭牌信息的解读铭牌信息对于正确选用和使用潜水泵电机至关重要。
在解读铭牌信息时，需要注意以下几点：1.型号：通过型号可以了解电机的基本参数和性能，例如功率、电压等。
2.电压和频率：应确保电机的电压和频率与电源相匹配，避免电压和频率不匹配导致的设备损坏。
3.功率：应根据实际需求选择合适的电机功率，功率过大或过小都会影响水泵的性能。
4.效率：效率越高，电机的能耗越低，使用成本越低。
5.保护等级和绝缘等级：这两项信息可以反映电机的防护性能和绝缘性能，对于确保电机安全可靠运行具有重要意义。
四、井用潜水泵电机的使用与维护1.使用前应检查电机的外观、接线、保护装置等是否完好，确保无异常现象。

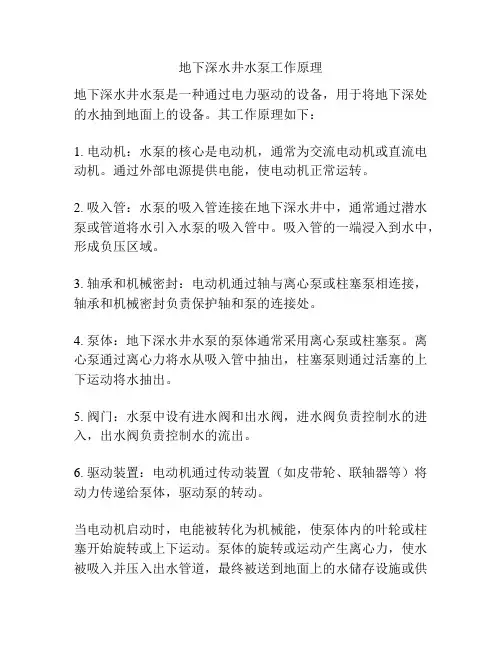

地下深水井水泵工作原理
地下深水井水泵工作原理
地下深水井水泵是一种通过电力驱动的设备，用于将地下深处的水抽到地面上的设备。
其工作原理如下：
1. 电动机：水泵的核心是电动机，通常为交流电动机或直流电动机。
通过外部电源提供电能，使电动机正常运转。
2. 吸入管：水泵的吸入管连接在地下深水井中，通常通过潜水泵或管道将水引入水泵的吸入管中。
吸入管的一端浸入到水中，形成负压区域。
3. 轴承和机械密封：电动机通过轴与离心泵或柱塞泵相连接，轴承和机械密封负责保护轴和泵的连接处。
4. 泵体：地下深水井水泵的泵体通常采用离心泵或柱塞泵。
离心泵通过离心力将水从吸入管中抽出，柱塞泵则通过活塞的上下运动将水抽出。
5. 阀门：水泵中设有进水阀和出水阀，进水阀负责控制水的进入，出水阀负责控制水的流出。
6. 驱动装置：电动机通过传动装置（如皮带轮、联轴器等）将动力传递给泵体，驱动泵的转动。
当电动机启动时，电能被转化为机械能，使泵体内的叶轮或柱塞开始旋转或上下运动。
泵体的旋转或运动产生离心力，使水被吸入并压入出水管道，最终被送到地面上的水储存设施或供
水系统中。
水泵可以根据需求调整吸入和排出水量，并通过水压开关等装置实现自动控制。
潜水泵工作原理
潜水泵工作原理引言概述：潜水泵是一种用于将液体从深水中抽取到地面的设备，广泛应用于农田灌溉、城市供水、工业生产等领域。
潜水泵的工作原理是通过电机驱动叶轮旋转，产生离心力将水体抽到地面。
本文将详细介绍潜水泵的工作原理。
一、电机驱动1.1 电机类型潜水泵通常采用交流电机或直流电机作为驱动力源。
交流电机具有功率大、运行平稳等优点，适用于大型潜水泵。
而直流电机具有调速范围广、启动转矩大等特点，适用于小型潜水泵。
1.2 电机结构电机由定子和转子组成。
定子是固定不动的部分，包括定子铁心和定子绕组。
转子是旋转的部分，包括转子铁心和转子绕组。
电机通过电流通过定子绕组产生磁场，使转子受到磁力作用而旋转。
1.3 电机驱动泵体电机通常通过轴连接与泵体相连，将旋转的动力传递给泵体。
泵体内的叶轮与电机轴相连，当电机转动时，叶轮也会旋转，产生离心力将水体抽到地面。
二、叶轮工作原理2.1 叶轮类型潜水泵的叶轮通常分为离心式和混流式两种类型。
离心式叶轮通过离心力将水体抽到地面，适用于抽取较深的井水。
而混流式叶轮通过离心力和推力将水体抽到地面，适用于抽取较浅的井水。
2.2 叶轮结构叶轮由叶片、轮盘和轴组成。
叶片是叶轮的主要工作部分，通过旋转产生离心力将水体抽到地面。
轮盘是叶轮的支撑结构，起到固定叶片的作用。
轴是连接叶轮和电机的部分，将电机的动力传递给叶轮。
2.3 叶轮运行原理当电机驱动叶轮旋转时，叶片与水体发生相互作用，产生离心力。
离心力使得水体从叶轮的中心向外移动，形成负压区域。
随着叶轮的旋转，负压区域不断移动，将水体从井底抽到地面。
三、密封系统3.1 密封类型潜水泵的密封系统通常采用机械密封和填料密封两种类型。
机械密封通过机械装置实现泵体与电机之间的密封，具有密封性能好、寿命长等优点。
填料密封通过填充密封材料实现密封，适用于工作环境较为恶劣的潜水泵。
3.2 密封原理机械密封通过两个接触面之间的压力差形成密封，防止液体泄露。
填料密封通过填充密封材料形成密封，防止液体泄露。
深井潜水泵型号定义及工作原理
深井潜水泵型号定义及工作原理深井潜水泵是一种特殊类型的水泵，广泛应用于农田灌溉、城市供水以及工业生产等领域。
本文将对深井潜水泵的型号定义和工作原理进行详细介绍。
一、深井潜水泵的型号定义深井潜水泵的型号采用一系列数字字母组合来表示各种规格和型号。
常见的型号命名规则为：QJ（流体引用）、S（潜水）、（某一级流量）/（某级扬程）。
例如，QJ型号的潜水泵表示具有一定流量和扬程，适用于特定的工程要求。
在型号中，流量和扬程是两个十分重要的参数。
流量表示泵的排出能力，即每单位时间内泵能够输送的液体量。
单位通常为立方米每小时（m³/h）。
扬程是指泵能够将液体抬升的高度，单位通常为米（m）。
二、深井潜水泵的工作原理深井潜水泵的工作原理基于离心力原理。
潜水泵通过离心力将液体从低处抽取，并将其提升到高处。
以下是深井潜水泵的工作原理详解：1. 泵体结构：深井潜水泵由泵体、电机、油封和电缆等组成。
泵体通常由不锈钢、合金钢等耐腐蚀材料制成，以防止泵在潜水过程中被水腐蚀。
2. 电机驱动：深井潜水泵采用电动机作为动力源。
电机驱动泵的叶轮旋转，产生离心力将液体抽取和输送。
3. 液体吸入：当潜水泵开始工作时，液体通过吸入管道进入泵体。
潜水泵的泵体底部设置有滤网，以阻挡较大的杂物和颗粒，避免对泵体和电机造成损坏。
4. 叶轮工作：电机驱动叶轮旋转，通过离心力将液体从泵体底部抽取并提升到高处。
流体在离心力的作用下，产生高压力，使液体得以顺利输送。
5. 液体排出：液体通过出水口从泵体排出，进入管道系统，最终输送到需要的地方。
潜水泵的扬程决定了泵能够抬升液体的高度，而流量则决定了泵每单位时间内能够输送的液体量。
总结：深井潜水泵是一种重要的水泵设备，通过离心力原理实现液体的抽取和输送。
深井潜水泵的型号定义采用特定的数字字母组合，用以表示泵的规格和型号。
流量和扬程是深井潜水泵的两个关键参数，决定了泵的工作性能。
在实际应用中，根据具体的工程要求，选择合适的深井潜水泵型号可以有效提高工作效率和节约能源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井用潜水泵
结构：
井用潜水泵是由泵体、扬水管、泵座、潜水电机（包括电缆）和起动保护装置等组成。
泵体是潜水泵的工作部件，它是由进水段、导流壳、逆止阀、泵轴和叶轮等零部件组成。
原理：
由潜水电机驱动潜水泵的叶轮旋转，使叶轮进口处形成真空，将水吸入，水在叶轮叶片的作用下产生离心力，从而获得速度能和压力能。
具有一定能量的水通过导流壳，进入下一级别叶轮，随着泵级数的增加，压力不断递增，左后通过扬水管及泵座送入地面的管路系统中。
常见故障原因及排除方法：
井用潜水泵的维护
（1）井用潜水泵在使用前，须用兆欧表检查电机绝缘电阻，其值最低不能少于50ΜΩ.
（2）水浸电机应打开灌水螺塞，灌满洁净的清水后再拧紧螺塞，不可将灌水螺塞拧掉后直接入井。
（3）使用前检查电缆有无破裂、拧断。
如有损坏应及时调换，以防漏电。
（4）井用潜水泵在下水前应向泵内注入清水，然后空转1-2分钟，并起动两次，检查起动和空转是否正常，转向是否符合要求。
如果转向相反，将任意两相接线调换即可。
检查扬水管是否有裂纹，联接是否牢固。
（5）井用潜水电泵下井及起吊时，绝不允许硬拉电缆，以免电缆损坏或接头处断开，造成不应有的事故。
应当用铁线或卡板下井及起吊。
（6）电源电压应控制在额定电压的±5%范围内，这样电机才能正常工作。
如果电压过低或过高，电机不可继续使用，以免电机长期在过电压或欠电压下工作时损坏。
（7）井用潜水电泵潜入水中时应垂直吊放，不得斜放。
入水深度以在动水位下5m为宜，
（8）井用潜水泵实际扬程应在0.8-1.1倍额定扬程内使用，以提高机组效率，节约能源，同时避免电机超载。
（9）电机接线必须接受，以免电机缺相运转烧毁电机。
电缆必须经常检查有无电裂，擦伤等情况，有则及时更换或修补。
（10）井用潜水泵运行半年后，应维修检查，更换损坏零件。
（11）井用潜水泵用后，水浸电机应放净电机内清水，将电泵清洗干净，涂油防锈，并竖直放在干燥处保管。
